Schlauchelemente für Pumpen

NR Metering Schlauchelement

Ein Muster bestellen

Übersicht

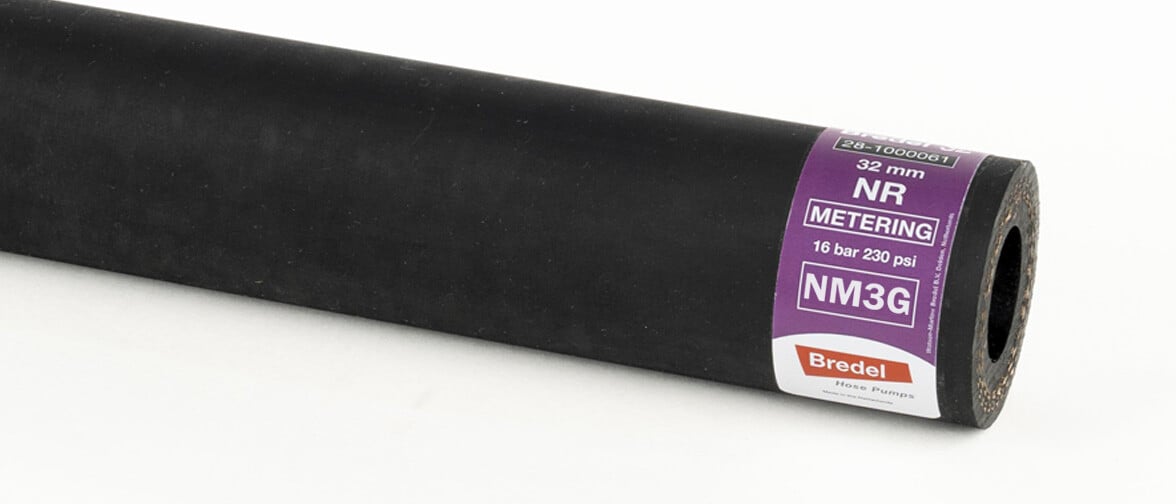

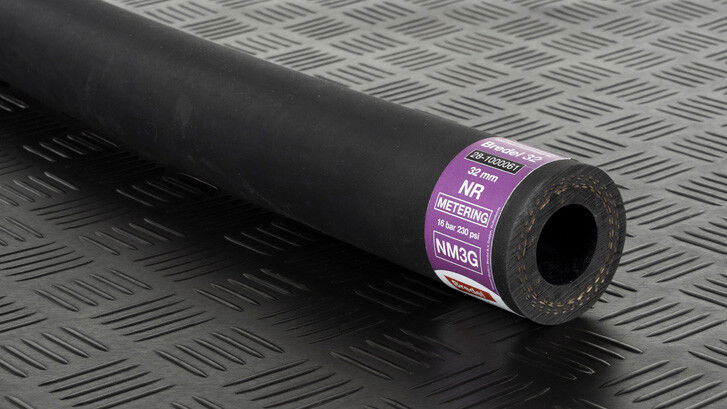

NR Metering Schlauchelemente aus Naturgummi (NR)

Gefertigt für ein hohes Maß an Einheitlichkeit und Wiederholbarkeit Geeignet für die Dosierung von Flüssigkeiten und Anwendungen mit hoher Beanspruchung Hervorragende Abriebfestigkeit dank extrudierter Innenschicht Oberflächenbearbeitung auf Maß Maximierte Pumpenkopflebensdauer dank geringer Beanspruchung der Lager

Beispiele für kompatible Medien:

Schlämme und Schlick mit bis zu 80 % Feststoffen
Magnesiumoxid und Titandioxid
Wasserbasis Lacke和Farbstoffe再见

Leitfaden zur chemischen Kompatibilität

Merkmale und Vorteile

Gefertigt für ein hohes Maß an Einheitlichkeit und Wiederholbarkeit
Gleichbleibende Förderleistung über die gesamte Schlauchlebensdauer ungeachtet variierender Ansaug- und Austrittsbedingungen
Hervorragende Abriebfestigkeit dank extrudierter Innenschicht
Präzisionsgefertigt zur Bewahrung kritischer Toleranzen
Druckleistung bis zu 16 bar (232 psi)
Saugvermögen bis zu 9.5 mWC (374 inWC)
Max. Flüssigkeitstemperatur: 80°C (176°F), Min. Flüssigkeitstemperatur: –20 °C (–4 °F)

Technische Zusammenfassung

Maximaler Betriebsdruck	16 bar
Innendurchmesser	10 - 100 mm
Innendurchmesser	0.39 - 3.94 Zoll
Wandstärke	8.5 - 22 mm
Wandstärke	0.337 - 0.866 Zoll

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Spezifikationen

Technische Eigenschaften

	10 mm
Maximaler Betriebsdruck	12 bar	10 bar
		12 bar
		16 bar
Maximaler Betriebsdruck	174 psi	145 psi
		174 psi
		232 psi
	9.5	7
		9
		9.5
	374	276
		354
		374
	9.5	5
		7
		8
		9
		9.5
	374	197
		276
		315
		354
		374
Betriebstemperaturbereich	-20 bis 45°C °C	-20 bis 45°C °C
Betriebstemperaturbereich	-4 bis 113 °F °F	-4 bis 113 °F °F
Flüssigkeitstemperaturbereich	-20 bis 80 °C °C	-20 bis 80 °C °C
Flüssigkeitstemperaturbereich	-4 bis 176 °F °F	-4 bis 176 °F °F
Innendurchmesser	10 mm	100 mm
		15 mm
		20 mm
		25 mm
		32 mm
		40 mm
		50 mm
		65 mm
		80 mm
Innendurchmesser	0.39 Zoll	0.59 Zoll
		0.79 Zoll
		0.98 Zoll
		1.26 Zoll
		1.57 Zoll
		1.97海关
		2.56 Zoll
		3.15 Zoll
		3.94 Zoll
Wandstärke	10.5 mm	10.5 mm
		13.2 mm
		14.1 mm
		14.5 mm
		15 mm
		17.1 mm
		21 mm
		22 mm
		8.5 mm
Wandstärke	0.413 Zoll	0.337 Zoll
		0.413 Zoll
		0.52 Zoll
		0.555 Zoll
		0.571 Zoll
		0.591 Zoll
		0.673 Zoll
		0.827 Zoll
		0.866 Zoll
Länge	0.51 m	0.75 m
		1.01 m
		1.25 m
		1.49 m
		1.82 m
		2.31 m
		2.78 m
		3.28 m
Länge	20.1 Zoll	109.4 Zoll
		129.1 Zoll
		29.7 Zoll
		39.9 Zoll
		49.2 Zoll
		58.7 Zoll
		71.7 Zoll
		91.1 Zoll
Gewicht	0.4 kg	0.6 kg
		0.8 kg
		12 kg
		2 kg
		21 kg
		3 kg
		3.5 kg
		30 kg
		6 kg
Gewicht	0.88 lb	1.32 lb
		1.76 lb
		13.23 lb
		26.46 lb
		4.41 lb
		46.3 lb
		6.61 lb
		66.14 lb
		7.72 lb

Ihr zuständiges Bredel Verkaufsbüro/Ihr Vertriebspartner kann Ihnen den richtigen Schlauch für Ihre Anwendung empfehlen. Für beste Pumpenleistung verwenden Sie Bredel Original-Schlauchschmiermittel.

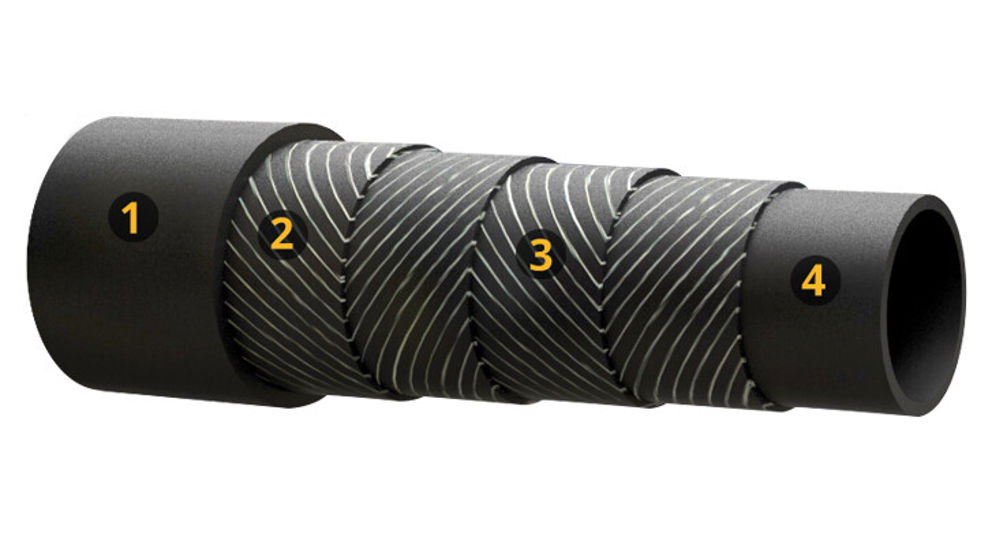

	Schlauchzusammensetzung
1	Raue Schlauchoberfläche vor der Bearbeitung
2	Präzisionsgefertigte NR Außenschicht
3	Vier Verstärkungslagen aus Nylonschnur
4	NR Innenschicht verfügbar

Werkstoffe

Werkstoff	NATURGUMMI (NR)
Innenschicht	NATURGUMMI (NR)
Außenschicht	NATURGUMMI (NR)

Literatur

Broschüren

Bredel NR Metering hose flyer (EN).pdf
PDF - 167,6kb

Datenblatt

NR Metering hose 65 datasheet (EN).pdf
PDF - 862,2kb
NR Metering hose 100 datasheet (EN).pdf
PDF - 862,1kb
NR Metering hose 32 datasheet (EN).pdf
PDF - 862,2kb
NR Metering hose 40 datasheet (EN).pdf
PDF - 862,1kb
NR Metering hose 80 datasheet (EN).pdf
PDF - 862,3kb
NR Metering hose 25 datasheet (EN).pdf
PDF - 862,2kb
NR Metering hose 20 datasheet (EN).pdf
PDF - 862,2kb
Bredel hose lubricant safety datasheet (EN).pdf
PDF - 210,8kb
NR Metering hose 15 datasheet (EN).pdf
PDF - 862,1kb
NR计量10 dat软管asheet (EN).pdf
PDF - 862,3kb
NR Metering hose 50 datasheet (EN).pdf
PDF - 862,2kb

Anleitungen

Bredel 40, 50, 65, 80, 100 manual (EN).pdf
PDF - 7,8mb
Bredel 25, 32 manual (EN).pdf
PDF - 8,6mb

Bestellangaben

Produktcodes

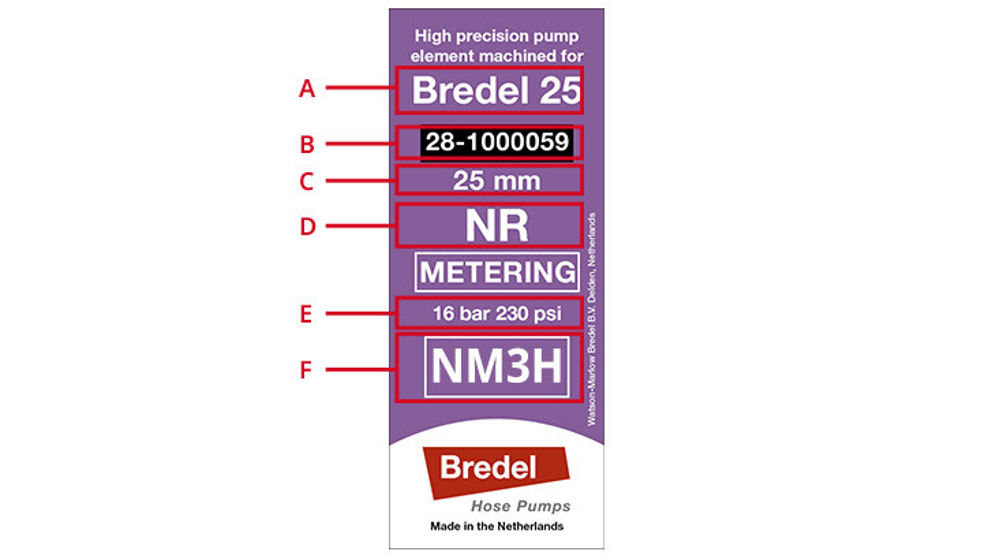

	Labelcodes
A	Pumpentyp
B	Nachbestellnummer
C	Innendurchmesser
D	Material der Innenschicht
E	Maximal zulässiger Druck
F	Fabrikcode [material; year; month]

An einem Ende des Schlauchs sind der Fabrikcode [material; year; month] und die Chargennummer eingraviert.

Jahr: Letzte Stelle (7 = 2017) Monat: A = Jan, E – Mai

	Werkstoff
E	F-NBR
M	CSM
NM	NR-Metering
NT	NR-Transfer
P	NBR
S	EPDM
