Schlauchelemente für Pumpen

APEX NR Schlauch

Übersicht

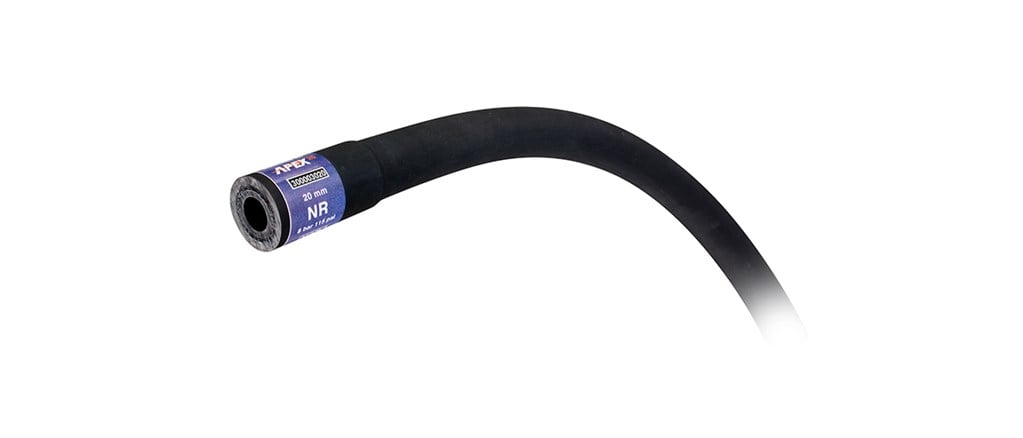

APEX NR Schlauchelemente aus Naturgummi

Schlauchelemente spielen eine entscheidende Rolle für die Leistung der Pumpe, die Langlebigkeit und Effizienz. Schläuche von Bredel werden aus qualitativ hochwertigen Gummimischungen gefertigt, mit vier Gewebeschichten aus Nylon verstärkt und abschließend hochpräzise bearbeitet. Die inneren und äußeren Schichten werden extrudiert und nach dem Zusammenbau nachbearbeitet, um kritische Toleranzen zu gewährleisten.

Hervorragende Abriebfestigkeit. Weitgehend beständig gegen verdünnte Säuren und Alkohole.

Eine absolut perfekte Kompression verhindert Rückströmungen, die scherempfindliche Produkte beschädigen und die Dosiergenauigkeit vermindern könnten.

Beispiele für kompatible Medien:

Schlamm mit bis zu 85 % Feststoffen
Magnesiumoxid und Titandioxid
Farben auf Wasserbasis, Pigmente
Lebensmittelabfälle

Leitfaden zur chemischen Kompatibilität

Merkmale und Vorteile

座Toleranzen苏珥Entlastung der Lager
Perfekte Kompression zur Erhöhung der Langlebigkeit
Ausgezeichnetes Saugvermögen - 9 m (30 ft) Ansaughöhe
Hohe Druckleistung - 8 bar (116 psi)
Wiederholbare volumetrische Genauigkeit von ± 1 %
Gleichbleibende Fördermengen unabhängig von variierenden Ansaug- und Austrittsbedingungen
Einzigartige Leistung bei der Verarbeitung hochviskoser Produkte
Max. Flüssigkeitstemperatur: 80 ºC (176 ºF), min. Flüssigkeitstemperatur: –20 ºC (–4 ºF)

Technische Zusammenfassung

Maximaler Betriebsdruck	8 bar
Maximaler Betriebsdruck	116 psi
Innendurchmesser	10 - 35 mm
Innendurchmesser	0.39 - 1.38 Zoll
Wandstärke	8.5 - 13.2 mm
Wandstärke	0.335 - 0.519 Zoll

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Spezifikationen

技术特征schaften

	10 mm	15 mm	20 mm	28 mm	35 mm
Maximaler Betriebsdruck	8 bar	8 bar	8 bar	8 bar	8 bar
Maximaler Betriebsdruck	116 psi	116 psi	116 psi	116 psi	116 psi
Saugdruck	0.05 bar abs	0.05 bar abs	0.05 bar abs	0.05 bar abs	0.05 bar abs
Saugdruck	1 psi abs	1 psi abs	1 psi abs	1 psi abs	1 psi abs
Betriebstemperaturbereich	-20 bis 45°C °C	-20 bis 45°C °C	-20 bis 45°C °C	-20 bis 45°C °C	-20 bis 45°C °C
Betriebstemperaturbereich	-4 bis 113 °F °F	-4 bis 113 °F °F	-4 bis 113 °F °F	-4 bis 113 °F °F	-4 bis 113 °F °F
Flüssigkeitstemperaturbereich	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C
Flüssigkeitstemperaturbereich	-4 bis 176 °F	-4 bis 176 °F	-4 bis 176 °F	-4 bis 176 °F	-4 bis 176 °F
Innendurchmesser	10 mm	15 mm	20 mm	28 mm	35 mm
Innendurchmesser	0.39 Zoll	0.59 Zoll	0.79 Zoll	1.1海关	1.38 Zoll
Wandstärke	8.5 mm	8.5 mm	8.5 mm	13.2 mm	13.2 mm
Wandstärke	0.335 Zoll	0.335 Zoll	0.335 Zoll	0.519 Zoll	0.519 Zoll
Länge	27.5 Zoll	27.2 Zoll	27.2 Zoll	36 Zoll	43 Zoll
Gewicht	0.4 kg	0.52 kg	0.61 kg	1.85 kg	2.55 kg
Gewicht	0.88磅	1.21 lb	1.32 lb	4.03 lb	5.55 lb

Ihr zuständiges Bredel Verkaufsbüro/Ihr Vertriebspartner kann Ihnen den richtigen Schlauch für Ihre Anwendung empfehlen. Für beste Pumpenleistung verwenden Sie Bredel Original-Schlauchschmiermittel (NSF Non-Food Compound-Programm, Kategorie H1)

Werkstoffe

Werkstoff	NATURGUMMI (NR)
Innenschicht	NATURGUMMI (NR)
Außenschicht	NATURGUMMI (NR)
