Manuelle Antriebe für Inline-Ventile

Eine Vorführung vereinbaren

Übersicht

Manuelle Antriebe für Inline-Ventile

Die Antriebe der Baureihe AKS sind leicht und verringern den Installations- und Wartungsaufwand für in gerader Linie angeordnete Rohrleitungssymbole. Der robuste und wartungsfreundliche Antrieb besteht aus einem Kunststoffgehäuse und einer Membranschnittstelle aus Edelstahl. Diese Antriebe sind in den Größen 0,5" bis 1,5" erhältlich.

Merkmale und Vorteile

Hygienische Ausführungen mit lasergravierten Seriennummern auf dem Antriebsgehäuse unterstützen die lückenlose Rückverfolgbarkeit und GMP
Leichte Edelstahl- und Kunststoffkonstruktion mit 304 SS-Hülse und Nylongriff
Manuelle Steuerungsoptionen für Ihre Prozessanforderungen
Positionsanzeiger Geöffnet/Geschlossen
150 psig maximale Dichtkraft
Drei Jahre Garantie

Technische Zusammenfassung

Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Zertifizierung	ISO 9001
Normen	ASME BPE, CE-PED

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Spezifikationen

Technische Eigenschaften

	Manuelle Antriebe für Inline-Ventile
Größen	0,5", 0,75 Zoll, 1,0", 1,5"
Positionsanzeige	Die Positionsanzeige auf den Hülsen der manuellen Antriebe und den Wellen der pneumatischen Antriebe ermöglicht eine visuelle Überprüfung der Ventilstellung
Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Zertifizierung	ISO 9001
Normen	ASME BPE, CE-PED

Manuelle Antriebe für Inline-Ventile – Abmessungen

Größe (Zoll)	A mm (Zoll)	B mm (Zoll)	Max. Entf. mm (Zoll)	Gewicht in kg (lb)	Erforderlicher Freiraum zum Entfernen in mm (Zoll)
0,50	94,0 (3,7)	31,5 (1,2)	4,6 (0,18)	0,4 (0,8)	144,8 (5,7)
0,75	91,4 (3,6)	50,8 (2,0)	5,6 (0,22)	0,6 (1,2)	142,2 (5,6)
1,00	106,7 (4,2)	63,5 (2,5)	7,6 (0,30)	0,9 (1,9)	182,9 (7,2)
1,50	106,7 (4,2)	91,4 (3,6)	10,2 (0,40)	1,5 (3,3)	195,6 (7,7)

Werkstoffe

Gehäuse	Edelstahl、尼龙
Antriebswelle	Edelstahl 316
O-Ring	EPDM

Literatur

Broschüren

ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600,3kb

Datenblatt

ASEPCO In-line valve manual actuators datasheet.pdf
PDF - 242,5kb

Bestellangaben

Produktcodes

Manuelle Antriebe für Inline-Ventile – Produktcodes

Produktnummer	Produktbeschreibung
FM05-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 0,5"
IM08-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 0,75"
IM10-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 1,0"
IM15-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 1,5"

Empfohlene Produkte

Inline-Ventile

Unser meistverkauftes Inline-Ventil mit einem 180-Grad-Installationswinkel bietet ausgezeichnete Entleerbarkeit in mehreren Ausrichtungen.

Ventile – Durchgangsventile
Membranen aus Silikon und Silikon Plus

Ventilmembranen. Medizinisches Silikon in weißer oder transparenter Ausführung erhältlich. Ausführung mit Parylene-Oberflächenbehandlung erhältlich.

Ventile – Membranen
EPDM und EPDM Plus Membranen

EPDM Membranen. Nicht für die Verwendung mit Lösungsmitteln oder Erdölprodukten geeignet. Ausführung mit Parylene-Oberflächenbehandlung erhältlich.

Ventile – Membranen
Viton Membranen

Ausgezeichnete Hitze- und Chemikalienbeständigkeit. Nicht für den Einsatz mit Ketonen und Estern geeignet. Dampfbeständige Ausführung erhältlich.

Ventile – Membranen

学会Produkte

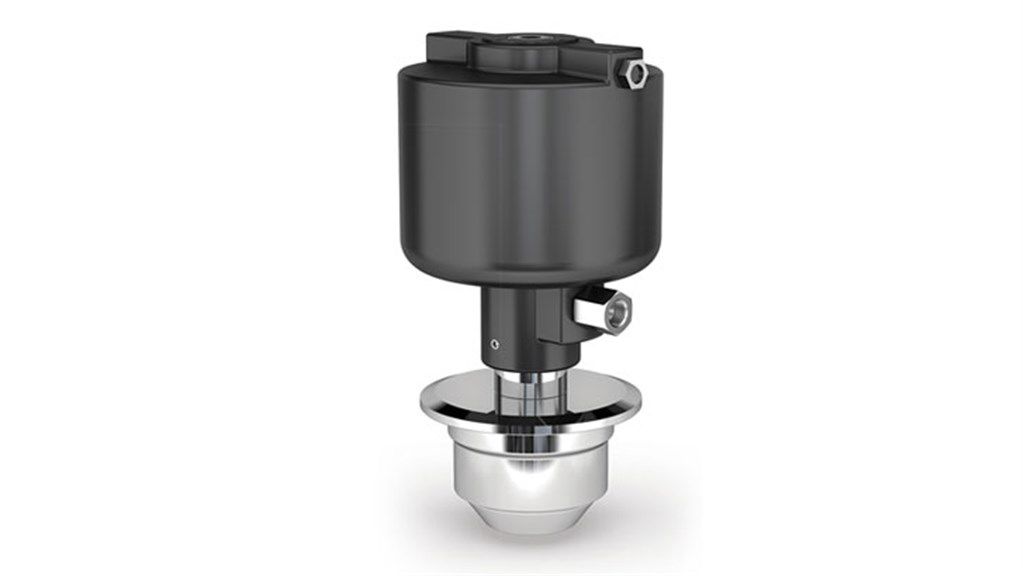

Pneumatische Antriebe für Inline-Ventile

Die robusten und wartungsfreundlichen pneumatischen Antriebe bestehen aus einem Kunststoffgehäuse und einer Membranschnittstelle aus Edelstahl.

泛汰尔——蚂蚁riebe
Manuelle Tankventilantriebe

Manuelle Antriebe der Baureihe AJS für Hochleistungsanwendungen und Antriebe der Baureihe AKS für leichtere Anwendungen.

泛汰尔——蚂蚁riebe

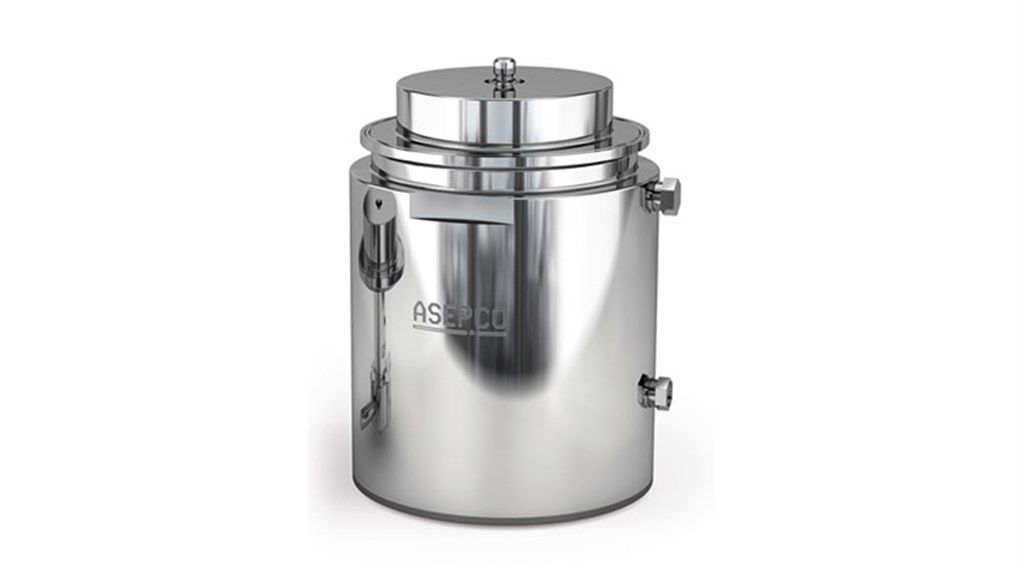

Pneumatische Tankventilantriebe
