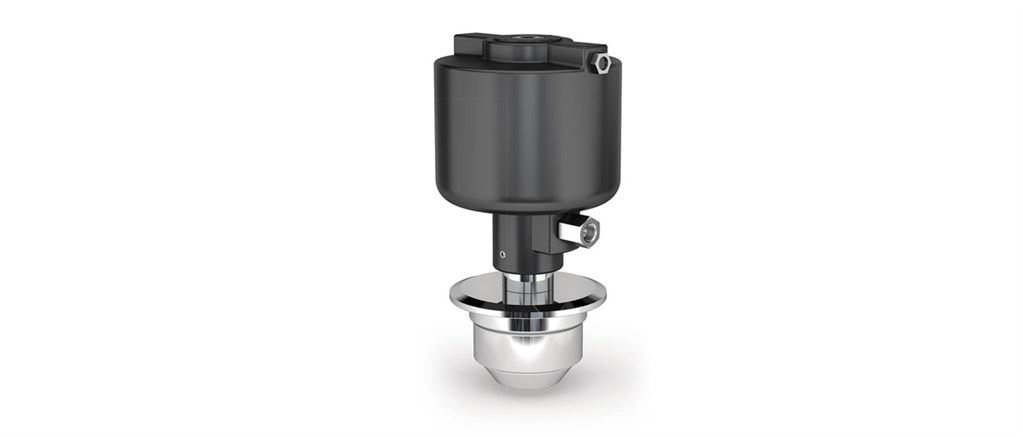

Actuadores neumáticos para válvula en línea

AKS es una serie de actuadores ligeros que reduce las necesidades de instalación de sistemas de tuberías con válvulas en línea, lo que reduce las necesidades de proceso y mantenimiento. Actuador duradero y fácil de mantener fabricado con una carcasa de plástico e interfaz de diafragma de acero inoxidable. Estos actuadores están disponibles en tamaños de 0,5" a 1,5".

Características y ventajas

  • Su diseño higiénico con el número de serie grabado en el cuerpo del actuador hace posible la trazabilidad del producto y fomenta las buenas prácticas de fabricación actuales (cGMP, por sus siglas en inglés)
  • Construcción ligera de acero inoxidable y plástico con camisa de acero inoxidable 304 y mango de nylon
  • Opciones de control neumático que se adaptan a las necesidades de su proceso
  • Indicación visual de estado abierto/cerrado
  • Fuerza de sellado máxima de 151 psig
  • Tres años de garantía

Resumen técnico

Presión máx. de operación 10 bar
Presión máx. de operación 150 a < bar
Certificación ISO 9001
Normas ASME BPE, CE-PED

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Compartir

Especificaciones

Especificaciones técnicas

Actuadores neumáticos para válvula en línea
Tamaños 0,5", 0,75", 1,0", 1,5"
Indicación de posición La indicación de posición en las camisas del actuador manual y en los ejes del actuador neumático confirma visualmente la posición de la válvula
Accesorios de conexión del aire neumático NPT de 1/8"
Presión máx. de operación 10 bar
Presión máx. de operación 150 a < bar
Certificación ISO 9001
Normas ASME BPE, CE-PED

Dimensiones de Actuadores neumáticos para válvula en línea

Tamaño (pulg.) A mm (pulg.) B mm (pulg.) Carrera máxima en mm (pulg.) Peso en kg (lb) Espacio necesario para la extracción, en mm (pulgadas)
0,50 143,3 (5,6) 31,5 (1,2) 4,4 (0,2) 0,5 (1,0) 193,0 (7,6)
0,75 162,6 (6,4) 50,8 (2,0) 5,6 (0,2) 1,0 (2,2) 213,4 (8,4)
1,00 177,8 (7,0) 63,5 (2,5) 5,3 (0,2) 1,3 (2,9) 254,0 (10,0)
1,50 188,0 (7,4) 91,4 (3,6) 7,0 (0,3) 2,4 (5,2) 276,9 (10,9)

Materiales de construcción

Carcasa Acero inoxidable y, Nailon
Eje del actuador Acero inoxidable 316
Junta tórica EPDM

可以看看

Catálogos

  1. ASEPCO weirless radial diaphragm valves (EN).pdf
    PDF - 600,3kb

Ficha de datos técnicos

  1. ASEPCO管道阀门气动执行器数据表.pdf
    PDF - 250,1kb

可以看看para hacer pedidos

Códigos de productos

Códigos de productos de Actuadores neumáticos para válvula en línea

Número de producto Descripción del producto
FP05-01 Actuador neumático AKS para válvulas en línea Weirless Radial diaphragm™ de 0,5"
IP08-01 Actuador neumático AKS para válvulas en línea Weirless Radial diaphragm™ de 0,75"
IP10-01 Actuador neumático AKS para válvulas en línea Weirless Radial diaphragm™ de 1,0"
IP15-01 Actuador neumático AKS para válvulas en línea Weirless Radial diaphragm™ de 1,5"
