Bombas: bombas sinusoidales

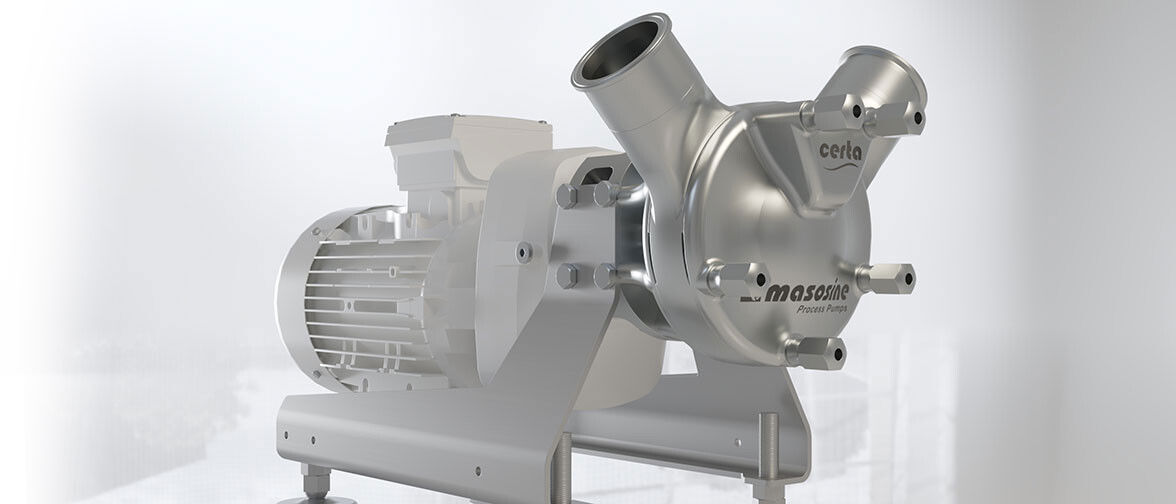

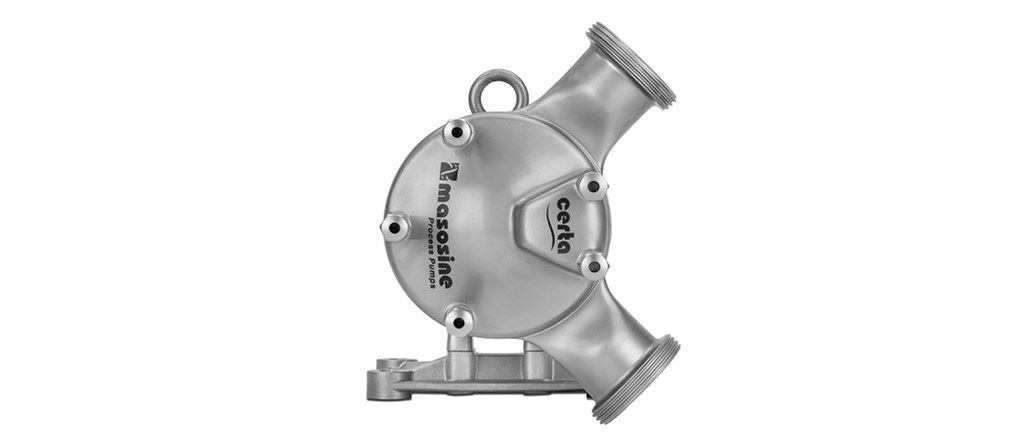

Bomba Certa EHEDG

Solicite una demostración

Resumen

Bombas de proceso Certa

A menudo, los ingenieros de plantas de alimentos y bebidas que necesitan soluciones higiénicas deben bombear una amplia gama de productos, desde concentrados de jugo de naranja y productos de panadería con altas viscosidades hasta productos sensibles al cizallamiento, como embutidos, cuajadas de queso y rellenos para bocadillos salados. Certa cumple con los estándares más altos de higiene y limpieza, combinados con la mejora de la eficiencia de los procesos y la minimización del costo total de propiedad.

Es más limpia que cualquier bomba de lóbulos rotativos o de pistón circunferencial

Certificación EHEDG tipo EL - Clase I
Ahora con EHEDG de tipo EL, clase I aséptica
Todas las piezas que entran en contacto con el producto cumplen con las normas de la FDA y la normativa EG1935

Casi sin pulsaciones

Flujo homogéneo del producto, sin necesidad de amortiguadores auxiliares
Hasta 255.000 l/h, 8 millones de cP y 15 bar

Manejo con bajo cizallamiento

Evita la generación de espuma por aeración
Mejora el rendimiento y mantiene la calidad del producto

El costo de adquisición más bajo

Ciclo más rápido de limpieza en sitio (CIP, por sus siglas en inglés) y menor cantidad de agentes limpiadores
El mantenimiento se puede llevar a cabo en cuestión de minutos La bomba puede permanecer conectada al sistema durante el mantenimiento No es necesario llevarla al taller de mantenimiento

Eficiencia energética

Hasta un 50 % menos de consumo de potencia que las bombas de lóbulos rotativos o circunferenciales
Mayor eficiencia energética cuanto mayor es la viscosidad

Características y ventajas

La suave acción de bombeo protege la calidad del producto: un manejo superior de los productos viscosos
EHEDG tipo EL Clase I: ahora también con EHEDG tipo EL aséptico Clase I
Excepcional capacidad de succión: -0,85 bar (vacío) / -12,3 psi (atm)
Bajo cizallamiento y casi sin pulsaciones
Excelente principio de bombeo energéticamente eficiente: hasta un 50% menos de consumo que otras bombas
Un solo eje y sistema de sellado de un solo sello: distintas orientaciones de puerto disponibles
Funcionamiento bidireccional
Dos años de garantía

Resumen técnico

Caudal máximo	255000 l/h
Caudal máximo	1124 USGPM
Volumen por revolución	0.08 - 10.64 L
Volumen por revolución	0.021 - 2.81 USG
Tamaño máximo de partículas	13 - 100 mm
Tamaño máximo de partículas	0.51 - 3.9 pulg
Normas	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica
Certificación	EC 1935/2004, FDA

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Características

Rendimiento de Certa 100 / Certa Compact

Rendimiento de Certa 200 / Certa Compact

Rendimiento de Certa 250 / Certa Compact

Rendimiento de Certa 300 / Certa Compact

Rendimiento de Certa 400 / Certa Compact

Rendimiento de Certa 500

Rendimiento de Certa 600

Rendimiento de Certa 800

Especificaciones

Especificaciones técnicas

	Certa 100 / Certa Compact	Certa 200 / Certa Compact	Certa 250 / Certa Compact	Certa 300 / Certa Compact	Certa 400 / Certa Compact	Certa 800
Caudal máximo	4800 l/h	7800 l/h	11520 l/h	18000 l/h	41760 l/h	255000 l/h
Caudal máximo	21.1 USGPM	34.2 USGPM	50.5 USGPM	78.9 USGPM	183.2 USGPM	1124 USGPM
Volumen por revolución	0.08 L	0.13 L	0.24 L	0.5 L	1.16 L	10.64 L
Volumen por revolución	0.021 USG	0.034 USG	0.063 USG	0.132 USG	0.305 USG	2.81 USG
Tamaño máximo de partículas	13 mm	18 mm	22 mm	30 mm	38 mm	100 mm
Tamaño máximo de partículas	0.51 pulg	0.71 pulg	0.87 pulg	1.18 pulg	1.5 pulg	3.9 pulg
Presión de succión	85% de vacío	85% de vacío	85% de vacío	85% de vacío	85% de vacío	85% de vacío
Velocidad máxima de operación	1000 rpm	1000 rpm	800 rpm	600 rpm	600 rpm	400 rpm
Presión máxima de funcionamiento	6, 10 bar	6, 10 bar	6, 15 bar	6, 15 bar	6, 15 bar	15 bar
Presión máxima de funcionamiento	87, 145 a < bar	87, 145 a < bar	87, 217 a < bar	87, 217 a < bar	87, 217 a < bar	217 a < bar
Rango de temperatura de operación	-20 a 100°C °C	-20 a 100°C °C	-20 a 100°C °C	-20 a 100°C °C	-20 a 100°C °C	-20 a 100°C °C
Rango de temperatura de operación	-4 a 212 °F °F	-4 a 212 °F °F	-4 a 212 °F °F	-4 a 212 °F °F	-4 a 212 °F °F	-4 a 212 °F °F
Temperatura máxima de SIP	121 °C	121 °C	121 °C	121 °C	121 °C	121 °C
Temperatura máxima de SIP	250 °F	250 °F	250 °F	250 °F	250 °F	250 °F
Normas	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica	3-A, ATEX, EHEDG Tipo EL Clase I, EHEDG Tipo EL Clase I aséptica
Certificación	EC 1935/2004, FDA	EC 1935/2004, FDA	EC 1935/2004, FDA	EC 1935/2004, FDA	EC 1935/2004, FDA	EC 1935/2004, FDA
Orientación del puerto	Varias opciones para satisfacer sus necesidades	Varias opciones para satisfacer sus necesidades	Varias opciones para satisfacer sus necesidades	Varias opciones para satisfacer sus necesidades	Varias opciones para satisfacer sus necesidades	Varias opciones para satisfacer sus necesidades
Tipo de puerto	Accesorio para leche, Brida, Otros materiales disponibles a pedido, RJT, SMS, TC	Accesorio para leche, Brida, Otros materiales disponibles a pedido, RJT, SMS, TC	Accesorio para leche, Brida, Otros materiales disponibles a pedido, RJT, SMS, TC	Accesorio para leche, Brida, Otros materiales disponibles a pedido, RJT, SMS, TC	Accesorio para leche, Brida, Otros materiales disponibles a pedido, RJT, SMS, TC	Accesorio para leche, Brida, Otros materiales disponibles a pedido, RJT, SMS, TC
Diámetro del eje	28 mm	28 mm	28 mm	50 mm	50 mm	110 mm
Diámetro del eje	0.98 pulg.	0.98 pulg.	0.98 pulg.	1.97 pulg.	1.97 pulg.	4.33 pulg.
Altura del eje	3.74 pulg.	4.31 pulg.	5.91 pulg.	6.69 pulg.	7.87 pulg.	15.94 pulg.
Altura del eje	95 mm	109.5 mm	150 mm	170 mm	200 mm	405 mm

*Presión máxima de operación: el valor más bajo corresponde a Certa Compact

Tamaño de la bomba
Modelo	Boquillas								Longitud
	N1		N2 Certa		N2 Certa Compact		N3		L1 Certa		L1 Certa Compact		L2 Certa		L2 Certa Compact
	mm	pulg.	mm	pulg.	mm	pulg.	mm	pulg.	mm	pulg.	mm	pulg.	mm	pulg.	mm	pulg.
Certa 100	139	5,472	228 - 25	8,976 - 0,984	220 ± 25	8,661 ± 0,984	10	0,394	265	10,079	122,5	4,823	730	28,740	320	12,598
Certa 200	155	6,102	242,5 - 25	5,610 - 0,984	230 ± 25	9,055 ± 0,984	10	0,394	299	11,772	124	4,882	730	28,740	370	14,567
Certa 250	192	7,559	281 - 25	11,063 - 0,984	270 ± 25	10,630 ± 0,984	12	0,472	352	13,858	134,5	5,295	850	33,465	400	15,748
Certa 300	238	9,370	305 - 35	12,008 - 1,378	263 ± 25	10,354 ± 0,984	18	0,709	456	17,953	149	5,866	1100	43,307	480	18,898
Certa 400	324	12,756	322 - 35	12,677 - 1,378	329 ± 25	12,953 ± 0,984	31	1,221	514	20,236	174	6,850	1300	51,181	600	23,622
Certa 500	327	12,874	378 - 35	14,882 - 1,378	335 ± 25	13,189 ± 0,984	25	0,984	564	22,205	210	8,268	1300	51,181	600	23,622
Certa 600	343	13,504	380 - 35	14961 - 1378	352 ± 25	13,858 ± 0,984	28	1,102	639	25,158	252,5	9,941	1400	55,118	650	25,591
Certa 800	535	21,063	740	29,134	No procede	No procede	38	1,496	807	31,771	No procede	No procede	2200	86,614	No procede	No procede

比索de la bomba
Modelo	kg	lb
Certa 100	44	97
Certa 100 Compact	25,5	56
Certa 200	49	108
Certa 200 Compact	34	75
Certa 250	89	196
Certa 250 Compact	52	115
Certa 300	124	273
Certa 300 Compact	79,5	175
Certa 400	215	474
Certa 400紧凑	164,5	363
Certa 500	344	758
Certa 500 Compact	231,5	510
Certa 600	508	1120
Certa 600 Compact	411	906

Los pesos se calculan en función de una aplicación de 4 bar a 250 rpm.

Materiales de construcción

Carcasa	Acero inoxidable 1.4404, Acero inoxidable 316L
Caja de rodamientos	Acero inoxidable 1.4301, Acero inoxidable 304
Rotor	A276 (CF10SMnN), A494 (CY5SnBiM), Templado y cromado
Compuerta	El PTFE, MWR, PA6GF30, PEEK, Poliamida, POM-Metal detectable, WRP, WRP PUR-Inlay
Sellos/juntas	EPDM, FKM, Otros materiales disponibles a pedido
Sello mecánico	SiC/Ca-PTFE, SiC/SiC-PTFE
Sello mecánico doble	SiC/SiC
Sello del eje	El PTFE, SSIC
Sistema de sellado de juntas tóricas	FKM
Sistema de sello de labio único	PUR

Información

Catálogos

Certa pump brochure (EN).pdf
PDF - 1mb
Certa pump aftercare (EN).pdf
PDF - 193,8kb

Ficha de datos técnicos

Certa 800 datasheet (EN).pdf
PDF - 908,1kb
Certa datasheet (EN).pdf
PDF - 388,1kb
Certa 200 Certa Compact datasheet (EN).pdf
PDF - 954,6kb
Certa 100 Certa Compact datasheet (EN).pdf
PDF - 944,1kb
Certa 400 Certa Compact datasheet (EN).pdf
PDF - 1008,4kb
Certa 300 Certa Compact datasheet (EN).pdf
PDF - 996,8kb
Certa 250 Certa Compact datasheet (EN).pdf
PDF - 940,9kb

Manuales

Certa Compact Manual (EN).pdf
PDF - 1,9mb
Certa pump manual addendum (EN).pdf
PDF - 1,8mb
Certa pump manual (EN).pdf
PDF - 9mb
Certa 800泵手动(EN) . pdf
PDF - 1,9mb
Certa pump COP addendum (EN).pdf
PDF - 812,8kb

Otros recursos

Accessing the CERTA Augmented Reality App (EN).pdf
PDF - 2,3mb
Certa 100 to 600 Mee sustainability curves (EN).pdf
PDF - 4mb
Certa 800 Mee sustainability curves (EN).pdf
PDF - 85,6kb

Certificación

El Grupo Europeo de Ingeniería y Diseño Higiénico (EHEDG)es un consorcio de fabricantes de equipos, industrias alimentarias, institutos de investigación y autoridades de salud pública fundado en 1989 con el objetivo de promover la higiene en el procesamiento y envasado de productos alimenticios.

3-A SSIes una corporación independiente sin fines de lucro que se dedica a fomentar el diseño de equipos higiénicos para las industrias de alimentos, bebidas y productos farmacéuticos.

FDALa es responsable de proteger la salud pública garantizando la seguridad, eficacia e inocuidad de los medicamentos humanos y veterinarios, los productos biológicos, los dispositivos médicos, la cadena de suministro de nuestro país, los cosméticos y los productos que emiten radiación.

REGLAMENTO (CE) n° 1935/2004DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de octubre de 2004 sobre los materiales y artículos destinados a entrar en contacto con alimentos

Directiva ATEX (2014/34/UE):Los fabricantes de maquinaria y equipos, sus representantes autorizados, los importadores o toda persona responsable de comercializar un producto deben garantizar que los equipos que entran en el ámbito de la Directiva ATEX (2014/34/UE) evitan o limitan el impacto, hasta un nivel adecuado de seguridad, de una ignición en atmósferas explosivas. Como signo visible de conformidad con ATEX, la marca CE debe colocarse en el equipo.

Opciones y accesorios

Bomba sinusoidal Certa Compact

¿Poco espacio?

Con una huella 30 % menor que la bomba sinusoidal Certa de MasoSine, la bomba sinusoidal Certa Compact es una solución ideal para clientes con poco espacio de instalación.

Al igual que con todas las bombas sinusoidales Certa, la unidad Certa Compact ahorra energía, ya que consume hasta un 50 % menos que las bombas de lóbulos rotativos o que las bombas de pistón circunferencial, y logran rendimientos excepcionales en cualquier tipo de aplicación, por ejemplo en el manejo de productos de alta viscosidad.

Sistema de juntas tóricas

Para ayudar a los clientes con procesos de limpieza fuera de lugar (COP), las bombas Certa se ofrecen con un sistema de junta tórica y bisagra ergonómica. El sistema híbrido incluye un tornillo de bloqueo hexagonal y un sistema de junta tórica para facilitar el montaje y desmontaje frecuentes sin necesidad de herramientas especializadas ni formación. La junta tórica proporciona protección adicional contra la vibración y cavitación del sistema.

其它各种y交流cesorios

女用衬衫德la bomba para mantener la temperatura del fluido de trabajo
Tenemos sistemas de enjuague estático y dinámico
Sello mecánico sencillo o sello mecánico sencillo con enjuague
Sello mecánico doble, con enjuague solamente o presurizado
El enjuague y el sello mecánico doble pueden retroadaptarse sin modificación alguna

Videos

Aplicación CERTA de realidad aumentada

Realice un recorrido

Animación de Certa

Corte de Certa

Limpieza in situ con Certa

El vídeo muestra la capacidad de las bombas Certa de MasoSine para ser limpiadas en sitio incluso con las sustancias más difíciles. Para esta demostración se bombeó mostaza y se dejó secar. Después se hace circular por la bomba agua fría sin ningún agente limpiador, eliminando fácilmente todo rastro de la mostaza.

Las bombas Certa:

Han sido diseñadas para su limpieza en sitio (CIP) y esterilización en sitio (SIP)
Capacidad de limpieza probada por EHEDG y 3A
Materiales aptos para uso alimentario: FDA y EG 1935

Videos de mantenimiento

CERTA: ensamble

CERTA: desmontaje

CERTA: cambio de la orientación de la bomba
