炸弹as de montaje en panel serie 500

炸弹as de alto caudal serie 500

Las bombas serie 500 incluyen una selección de cabezales y una amplia gama de potentes accionamientos de CA, CC y CC sin escobillas para proporcionar caudales de hasta 3500 ml/min. Los cabezales están fabricados con materiales resistentes a productos químicos y el único mantenimiento rutinario necesario es cambiar una manguera.

Cabezales

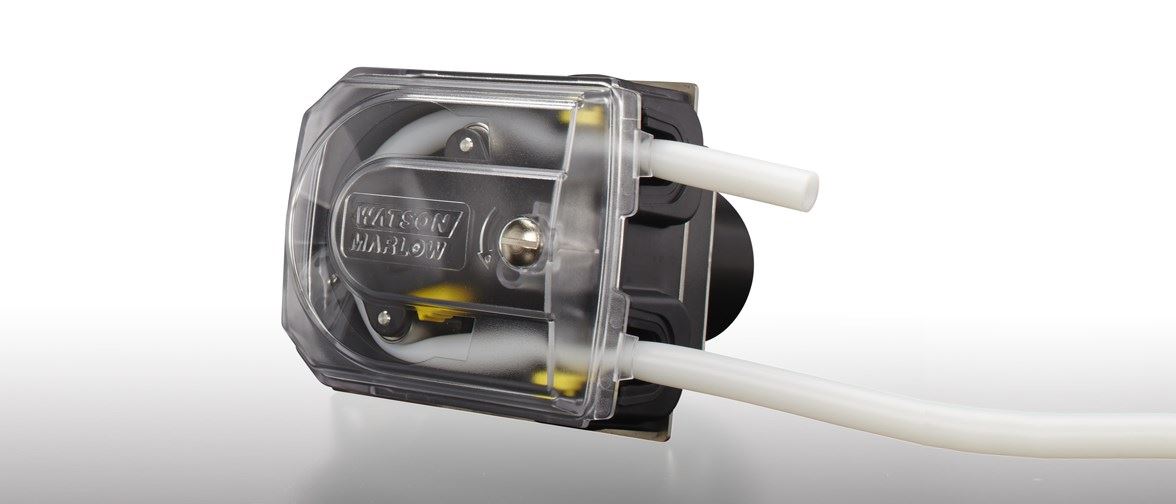

• 520RLos cabezales cuentan con dos rodillos con resorte y una cubierta transparente, para poder observar fácilmente el funcionamiento de la bomba. Los cabezales aceptan ocho tamaños de manguera continua de hasta 9,6 mm de diámetro interno, sin necesidad de ajuste. Existen versiones para mangueras con espesor de pared de 1,6 mm y 2,4 mm para mayor presión o viscosidades más altas.
• 520RELos cabezales de elementos LoadSure® garantizan una carga perfecta de la manguera, mantenimiento de un minuto y una presión de hasta 7 bar (dependiendo de la opción de accionamiento).

REL: elementos LoadSure® para operación de 0–2 bar

REM: elementos LoadSure® para operación de 2–4 bar

REH: elementos LoadSure® para operación de 4–7 bar

Accionamientos

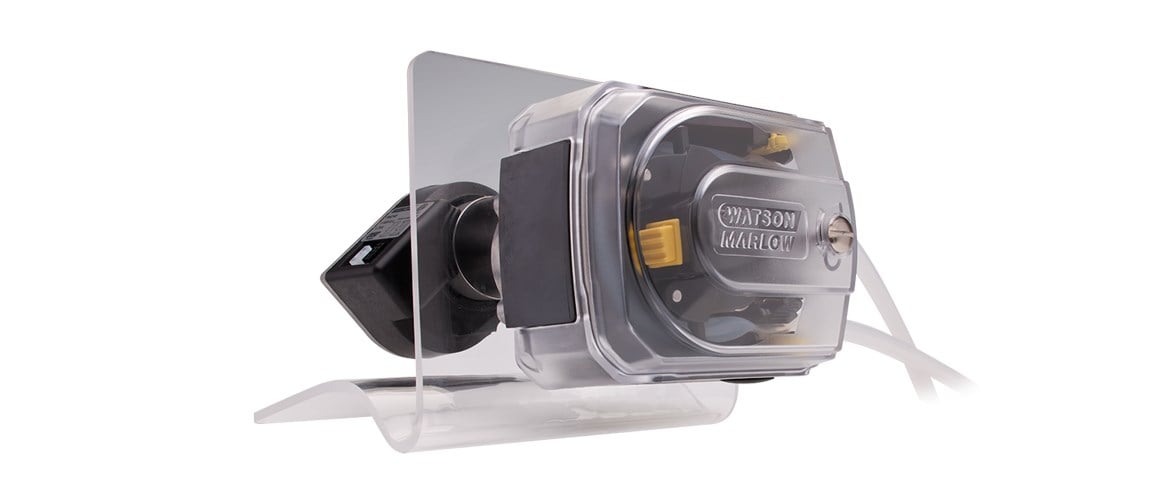

• 520DriveSureAccionamientos integrados de CC sin escobillas de 48 V y control del motor para cabezales 520, que proporcionan caudales de hasta 3500 ml/min. con mangueras de 9,6 mm de diámetro interno a 220 rpm
• 520VBMAccionamientos de CC sin escobillas de 24 V con dos velocidades máximas, caudales de hasta 2850 ml/min.
• 520FAMMotor de inducción monofásico de 50 Hz o 60 Hz en cinco velocidades máximas, caudales de hasta 1270 ml/min.
• 520FDMAccionamientos de 12 V y 24 V de CC en cuatro velocidades máximas, caudales de hasta 2850 ml/min.

Resumen técnico

Tipos de motor	Motor de CA sincrónico, Motor de CC de velocidad fija, Motor de CC DriveSure sin escobillas, Motor de CC sin escobillas de velocidad variable
Opciones de cabezal	505 l, 520R, 520R2, 520REH, 520REL, 520REM
Normas	BS EN 61010-1, CAN/CSA C22.2 n.º 61010-1, CE, IEC 61010-1, RoHS, UL 61010-1

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Ficha de datos técnicos

1. DriveSure datasheet (EN).pdf

   PDF - 375,3kb

2. 520FAM FDM VBM datasheet (EN).pdf

   PDF - 213,3kb
