Bombas: bombas peristálticas

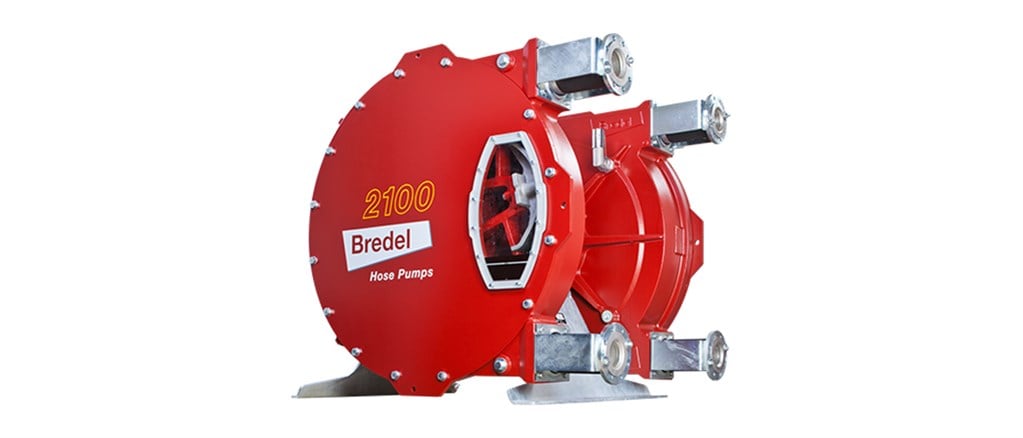

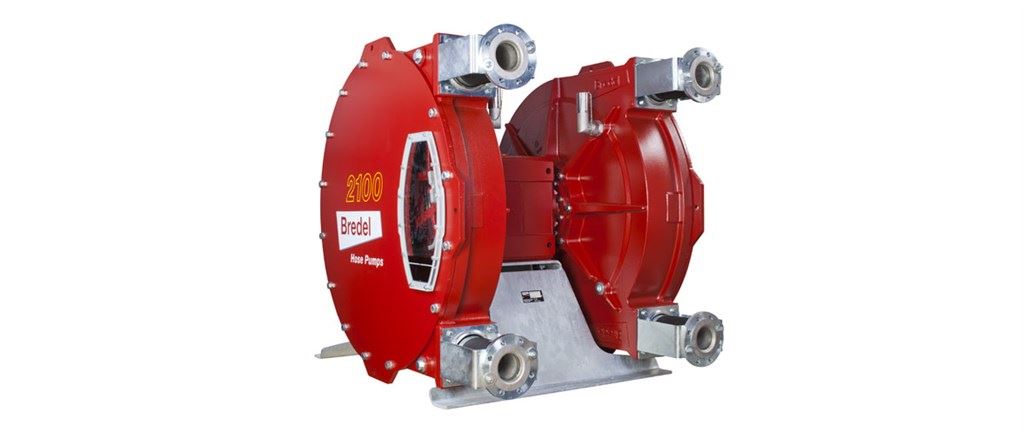

Bombas peristálticas Bredel (65-2100)

Solicite una demostración
Solicite una demostración

Resumen

Bombas peristálticas Bredel (65-2100)

Las bombas peristálticas Bredel no tienen válvulas ni sellos que goteen, se obstruyan o deban reemplazarse y proporcionan caudales de hasta 108.000 l/h con presiones de hasta 16 bar.

Pueden bombear lodos y residuos lodosos viscosos y abrasivos con un contenido de sólidos en suspensión de hasta el 80 %.

A diferencia de otro tipo de bombas, la naturaleza altamente abrasiva de mezclas con áridos o lodos de cal del sector medioambiental no afecta la vida útil de las bombas de manguera.

Las bombas de manguera Bredel eliminan la necesidad de equipos auxiliares tales como protección contra funcionamiento en seco, sistemas de sellado del agua de enjuague y válvulas reguladoras. También son reversibles para líneas de lavado.

Guía de compatibilidad química

Características y ventajas

  • Funcionamiento en seco y autocebado
  • Las mangueras resistentes a la abrasión pueden duplicar el tiempo de actividad de la bomba y ahorrar energía
  • Sin sellos, válvulas esféricas de retención, diafragmas, casquillos, rotores inmersos, estatores ni pistones que puedan desarrollar fugas, atascarse, corroerse ni que haya que cambiar
  • Manipula mezclas abrasivas, ácidos corrosivos, líquidos gaseosos
  • Sin deslizamiento, lo que hace posible un verdadero desplazamiento positivo para lograr una dosificación precisa y repetible
  • Sin equipamiento auxiliar, válvulas reguladoras, sistemas de sellado del agua de enjuague, ni protección contra funcionamiento en seco
  • Totalmente可逆对位迅速拉succion y drenar los conductos de forma segura

Resumen técnico

Caudal máximo continuo 72000 l/h
Caudal máximo continuo 18997 USGPH
Volumen por revolución 6.7 - 40 L
Velocidad de operación continua máxima 30 - 50 rpm
Presión máx. de operación 16 bar
Presión máx. de operación 232 a < bar
Torque de arranque mínimo 1150 - 5,300 N m
Torque de arranque mínimo 10178 - 46,908 pulg./lb
Peso 558 - 5,985 kg

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Compartir

Características

Rendimiento de Bredel 65

Rendimiento de Bredel 80

Rendimiento de Bredel 100

Rendimiento de Bredel 265

Rendimiento de Bredel 280

Rendimiento de Bredel 2100

Especificaciones

Especificaciones técnicas

Bredel 65 Bredel 80 Bredel 100 Bredel 265 Bredel 280 Bredel 2100
Caudal máximo continuo 20100 l/h 28080 l/h 36000 l/h 40200 l/h 56160 l/h 72000 l/h
Caudal máximo continuo 5303 USGPH 7409 USGPH 9499 USGPH 10607 USGPH 14818 USGPH 18997 USGPH
Caudal máx. intermitente 32160 l/h 42120 l/h 60000 l/h 64320 l/h 84240 l/h 108000 l/h
Caudal máx. intermitente 8485 USGPH 11113 USGPH 15831 USGPH 16971 USGPH 22227 USGPH 28496 USGPH
Volumen por revolución 6.7 L 11.7 L 20 L 13.4 L 23.4 L 40 L
Volumen por revolución 1.77 USG 3.09 USG 5.28 USG 3.54 USG 6.18 USG 10.57 USG
Velocidad de operación continua máxima 50 rpm 40 rpm 30 rpm 50 rpm 40 rpm 30 rpm
Velocidad de operación intermitente máxima 80 rpm 60 rpm 50 rpm 80 rpm 60 rpm 45 rpm
Presión máx. de operación 16 bar 16 bar 16 bar 16 bar 16 bar 16 bar
Presión máx. de operación 232 a < bar 232 a < bar 232 a < bar 232 a < bar 232 a < bar 232 a < bar
Máx. presión de entrada 2 bar abs 1.5 bar abs 1.5 bar abs 2 bar abs 1.5 bar abs 1.5 bar abs
Máx. presión de entrada 30 psia 23 psia 23 psia 30 psia 23 psia 23 psia
Capacidad máx. de succión 9.5 mCA 9 mCA 7 mCA
Capacidad máx. de succión 374 pulg.CA 354 pulg.CA 276 pulg.CA
Capacidad de succión (caudal del 80 %) 8 mCA 7 mCA 5 mCA
Capacidad de succión (caudal del 80 %) 315 pulg.CA 276 pulg.CA 197 pulg.CA
Rango de temperaturas del fluido -20 a 80 °C -20 a 80 °C -20 a 80 °C -20 a 80 °C -20 a 80 °C -20 a 80 °C
Rango de temperaturas del fluido -4a 176 °F -4a 176 °F -4a 176 °F -4a 176 °F -4a 176 °F -4a 176 °F
Torque de arranque mínimo 1150 N m 2000 N m 3100 N m 2000 N m 3400 N m 5300 N m
Torque de arranque mínimo 10178 pulg./lb 17701 pulg./lb 27437 pulg./lb 17701.5 pulg./lb 30092 pulg./lb 46908 pulg./lb
Peso 558 kg 930 kg 1300 kg 2780 kg 4295 kg 5985 kg
Peso 1230 lb 2050 lb 2866 lb 6129 lb 9469 lb 13195 lb
Lubricante de mangueras necesario 20 L 40 L 60 L 40 L 80 L 120 L
Lubricante de mangueras necesario 5.28 USG 10.57 USG 15.85 USG 10.57 USG 21.13 USG 31.7 USG
Configuraciones de los puertos Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda
Materiales de manguera compatibles CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance
Tipo de ensamble de brida ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS
Consulte a su representante de Bredel para obtener información sobre el funcionamiento a temperaturas más bajas o más altas. La temperatura ambiente permitida se basa en las capacidades de la bomba y puede verse limitada aún más por las capacidades ambientales de la caja de engranajes.

Dimensiones de Bredel 65

Tipo A B C Teléfono directo E F G H H1 J K Lmax L1 L2max M N O ØP ØQ R S
Bredel 65 (mm) 1059 580 3 746 152 680 740 1036 525 104 137 1172 141 486 415 220 50 18 18 145 4
Bredel 65 (pulgadas) 41,7 22,8 0,12 29,4 6 26,8 29,1 40,8 20,7 4,1 5,4 46,1 5,6 19,1 16,3 8,7 2 0,71 0,71 5,7 0,16
Tamaños de conector ANSI 150# EN DIN JIS
Bredel 65 2,5" 65mm 65mm

Dimensiones de Bredel 80

Tipo A B C Teléfono directo E F G H H1 J K Lmax L1 L2max M N O ØP ØQ R S
Bredel 80 (mm) 1257 700 4 876 182 900 990 1218 620 124 153 1351 166 582 525 275 50 22 18 160 8
Bredel 80 (pulgadas) 49,5 27,6 0,16 34,5 7,2 35,4 39 48 24,4 4,9 6 53,2 6,5 22,9 20,7 10,8 2 0,9 0,71 6,3 0,31
Tamaños de conector ANSI 150# EN DIN JIS
Bredel 80 3" 80mm 80mm

Dimensiones de Bredel 100

Tipo A B C Teléfono directo E F G H H1 J K Lmax L1 L2max M N O ØP ØQ R S
Bredel 100 (mm) 1468 813 3 1042 199 1050 1140 1415 720 151 173 1392 200 489 540 310 50 22 18 180 8
Bredel 100 (pulgadas) 57,8 32 0,12 41 7、8 41,3 44,9 55,7 28,3 5,9 6,8 54,8 7、9 19,3 21,3 12,2 2 0,9 0,71 7,1 0,31
Tamaños de conector ANSI 150# EN DIN JIS
Bredel 100 4" 100mm 100mm

Dimensiones de Bredel 265

Tipo A1 A2 B C Teléfono directo E F G H ØQ R S
Bredel 265 (mm) 1115 580 3 746 152 720 943 1036 18 145 4
Bredel 265 (pulgadas) 43,9 22,8 0,12 29,4 5,99 28,3 37,1 40,8 0,71 5,7 0,16

Dimensiones de Bredel 280

Tipo A1 A2 B C Teléfono directo E F G H ØQ R S
Bredel 280 (mm) 1404 700 4 876 182 800 1047 1218 18 160 8
Bredel 280 (pulgadas) 55,3 27,6 0,16 34,5 7,2 31,5 41,2 48 0,71 6,3 0,31

Dimensiones de Bredel 2100

Tipo A1 A2 B C Teléfono directo E F G H ØQ R S
Bredel 2100 (mm) 1516 813 3 1042 199 916 1218 1415 18 180 8
Bredel 2100 (pulgadas) 59,7 32 0,12 41 7、8 36,1 48 55,7 0,71 7,1 0,31

Materiales de construcción

Material de la manguera CSM, EPDM, F-NBR, NBR, NBR for food, NR Endurance
Carcasa Hierro fundido, ISO 12944 categoría C4M
Ensamble del rotor Hierro fundido, ISO 12944 categoría C4M
Ensamble de la cubierta Hierro fundido, ISO 12944 categoría C4M
Soportes y sujetadores Acero galvanizado, Acero inoxidable 316
Armazón de soporte Acero galvanizado, Acero inoxidable 316
Abrazaderas de manguera Acero galvanizado, Acero inoxidable 316
Sellos Neoprene, Nitrilo
