Éléments de pompes péristaltiques

Flexible Buna N (NBR)

演讲

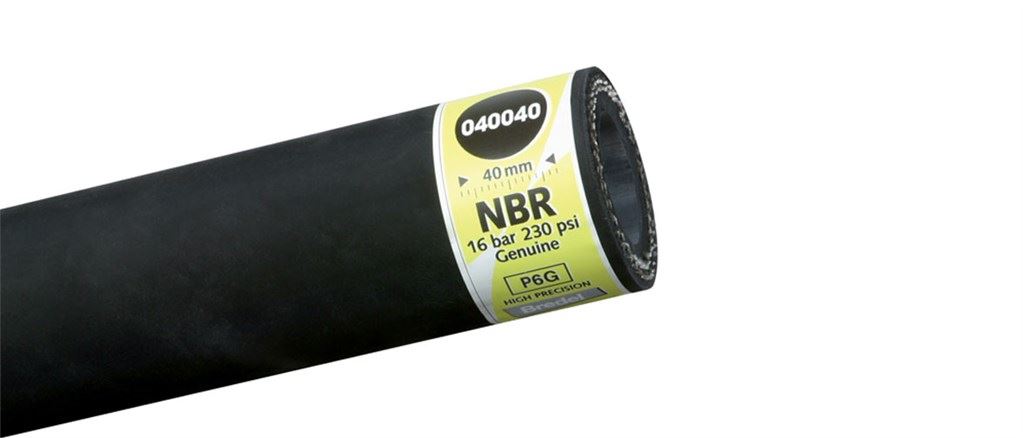

Éléments de flexible Buna N (NBR)

Le tube est un élément essentiel pour la performance, la durabilité et l'efficacité d'une pompe. Les tubes en composite Bredel sont fabriqués à partir d'un caoutchouc de haute qualité renforcé par plusieurs couches distinctes de nylon tressé (jusqu'à quatre couches), et finis avec un usinage de grande précision. Les couches interne et externe sont extrudées et après la fabrication, elles sont usinées pour garantir le respect des tolérances critiques.

Résistance aux huiles, graisses, alcalins et détergents.

Une parfaite compression élimine le calage susceptible d'abîmer les produits sensibles au cisaillement et optimise la précision du dosage.

Exemples de substances compatibles:

Matières chargées de fractions d'hydrocarbures
Polychlorure d'aluminium

Guide de compatibilité chimique

Caractéristiques et avantages

Tolérances strictes pour une faible contrainte sur les roulements
Compression parfaite pour une longue durée de vie
Excellente performance d’aspiration - 9 mètres (30 pieds) de hauteur d’aspiration
Résistance aux fortes pressions - Jusqu’à 16 bars (232 psi)
Précision de dosage reproductible à +/- 1 %
Débits constants, indépendamment des conditions variables d’aspiration et de refoulement
Exceptionnelle performance lors du transfert des produits de haute viscosité
Température max. du fluide : 80 ºC (176 ºF), température minimale du liquide : -10 ºC (14 ºF)

Fiche technique

Pression de service max.	16 bars
Pression de service max.	232 psi
Diamètre intérieur	10 - 100 mm
Diamètre intérieur	0.39 - 3.94 pouces
Épaisseur de paroi	8.5 - 22 mm
Épaisseur de paroi	0.337 - 0.866 pouces

这个表格de la liste管理综合技术des fonctionnalités disponibles dans la gamme. Pour plus d’informations sur le modèle, reportez-vous à l’onglet « Spécifications ».

Spécifications

Spécifications techniques

	10 mm	15 mm	20 mm	25 mm	32 mm	40 mm	50 mm	65 mm	80 mm	100 mm
Pression de service max.	12 bars	12 bars	10 bars	16 bars	16 bars	16 bars	16 bars	16 bars	16 bars	16 bars
Pression de service max.	174 psi	174 psi	145 psi	232 psi	232 psi	232 psi	232 psi	232 psi	232 psi	232 psi
Capacité d'aspiration max.	9 mWC	9 mWC	9 mWC	9 mWC	9 mWC	9 mWC	9 mWC	9 mWC	8 mWC	6发出邀请函
Capacité d'aspiration max.	354 inWC	354 inWC	354 inWC	354 inWC	354 inWC	354 inWC	354 inWC	354 inWC	315 inWC	236 inWC
Capacité d’aspiration (80 % du débit)	8 mWC	8 mWC	8 mWC	8 mWC	8 mWC	8 mWC	6发出邀请函	6发出邀请函	5 mWC	4 mWC
Capacité d’aspiration (80 % du débit)	315 inWC	315 inWC	315 inWC	315 inWC	315 inWC	315 inWC	236 inWC	236 inWC	197 inWC	157 inWC
Plage de températures de service	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C	-20 à 45 °C
Plage de températures de service	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F	-4 à 113 °F
Plage de températures du liquide	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C	-10 à 80 °C
Plage de températures du liquide	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F	14 à 176 °F
Diamètre intérieur	10 mm	15 mm	19mm	25 mm	32 mm	40 mm	50 mm	65 mm	80 mm	100 mm
Diamètre intérieur	0.39 pouces	0.59 pouces	0.75 pouces	0.98 pouces	1.26 pouces	1.57 pouces	1.97 pouces	2.56 pouces	3.15 pouces	3.94 pouces
Épaisseur de paroi	10.5 mm	10.5 mm	8.5 mm	14.1 mm	14.5 mm	13.2 mm	15 mm	17.1 mm	21 mm	22 mm
Épaisseur de paroi	0.413 pouces	0.413 pouces	0.337 pouces	0.555 pouces	0.571 pouces	0.52 pouces	0.591 pouces	0.673 pouces	0.827 pouces	0.866 pouces
Longueur	510 mm	755 mm	755 mm	1005 mm	1250 mm	1490 mm	1820 mm	2340 mm	2780 mm	3280 mm
Longueur	20.1 pouces	29.7 pouces	29.7 pouces	39.9 pouces	49.2 pouces	58.7 pouces	71.7 pouces	91.1 pouces	109.4 pouces	129.1 pouces
Poids	0.4 kg	0.8 kg	0.6 kg	2 kg	3 kg	3.5 kg	6 kg	12 kg	21 kg	30 kg
Poids	0.88 lb	1.76 lb	1.32 lb	4.41 lb	6.61 lb	7.72 lb	13.23 lb	26.46 lb	46.3 lb	66.14 lb

Votre revendeur ou agence commerciale Bredel la plus proche se tient à votre disposition pour vous aider à identifier le tube adapté à votre application. Pour une performance optimale de la pompe, utilisez un lubrifiant pour tubes de marque Bredel (homologué NSF H1 - Composé non alimentaire)

Matériaux de construction

Matière	NBR
Couche intérieure	NBR
Couche extérieure	Caoutchouc naturel (NR)

Documentation

Brochures

Bredel pumps (EN).pdf
PDF - 2,1mb

Fiche technique

Bredel hose elements datasheet (EN).pdf
PDF - 243,4kb
Bredel hose lubricant safety datasheet (EN).pdf
PDF - 210,8kb

Informations sur la commande

Codes produit

Produits recommandés

Pompes Bredel CIP

Débits jusqu'à 8 500 l/h (37 USGPM) et pressions jusqu'à 16 bars (232 psi). Tuyau homologué de qualité alimentaire.

Pompes - pompes péristaltiques
Pompes Bredel DuCoNite

Débits jusqu'à 5 250 l/h (23,1 USGPM) et pressions jusqu'à 16 bars (232 psi). Boîtier exempt de peinture avec traitement par galvanoplastie.

Pompes - pompes péristaltiques

Produits liés

Flexible en bioprene

Éléments de flexible en bioprene. Conformité aux normes de la FDA, résistance aux alcools, acides et produits oxydants.

Éléments de pompes péristaltiques
Flexible CSM

Éléments de flexible CSM. Exceptionnelle résistance aux produits oxydants puissants, ainsi qu’aux acides et bases concentrés.

Éléments de pompes péristaltiques
Flexible EPDM

Éléments de flexible EPDM. Excellente résistance chimique, notamment aux cétones, alcools et acides concentrés.

Éléments de pompes péristaltiques
Flexible F-NBR

Éléments de flexible F-NBR. Compatibilité avec tous les produits alimentaires, y compris les huiles et les graisses. Conforme aux normes FDA, EC, EHEDG et 3A

Éléments de pompes péristaltiques

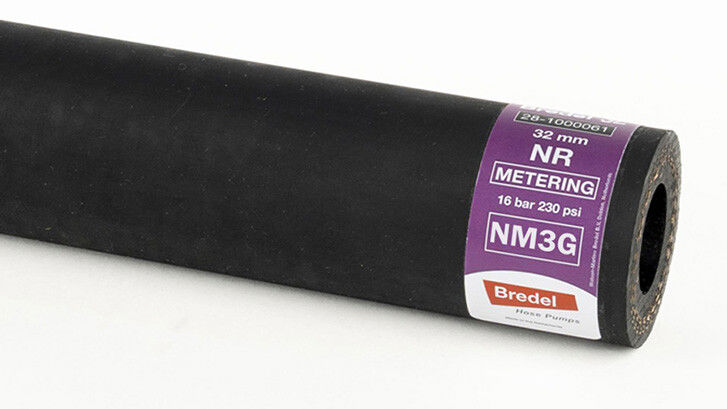

Flexibles de dosage en caoutchouc naturel (NR)
