펌프- 케이스 펌프
Qdos 정량 펌프
개요

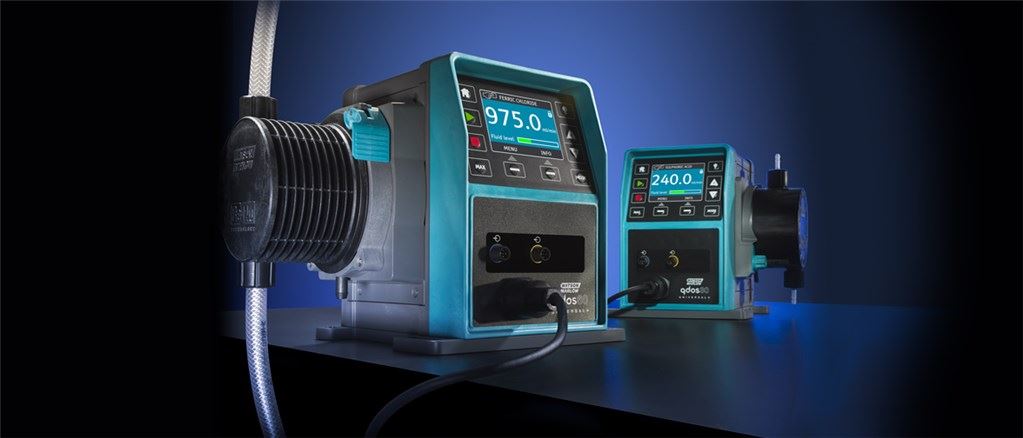

Qdos 케미칼 정량 펌프
최대 7bar의 일정한 유량을 제공하는 Qdos 연동 케미칼 정량이송 펌프는 다이어프램(diaphragm) 정량 펌프에 비해 사용자에게 고유한 장점을 제공합니다.
Qdos 펌프는 긴 정비 주기를 제공하여 공정 작동 중단 시간의 영향을 줄이고 전반적인 소유 비용을 낮춥니다.
보조 장비가 필요하지 않습니다.
다이어프램(diaphragm) 정량 펌프는 정상 작동하기 위해 유지보수가 필요한 다양한 보조 장비가 있어야 됩니다.
Qdos 펌프는 모든 공정 조건에서 정확하고 선형적이며 반복 가능한 계량을 보장하면서 보조 장비의 필요성을 없애줍니다.
특징 및 이점
- 더욱 정확한 정량이송으로 케미칼 비용을 절감시킬 수 있습니다.
- 간단하게 바로 설치할 수 있기 때문에, 보조 장비가 필요하지 않습니다.
- 공구가 필요 없는 단일 구성품의 교체로 유지보수를 줄일 수 있습니다.
- 소유 비용이 다이어프램(diaphragm) 펌프보다 낮습니다.
- 최대 7에서 0.1 - 2000 ml/min의 유량 bar
- 배압 밸브, 맥동 방지기, 가스 제거 밸브, 풋밸브, 여과기 또는 플로트 스위치가 없음
기술 요약
| 최대 유량 | 2000 ml/min |
| 최소 유량 | 0.1 ml/min |
| 최소 유량 | 2 L/min |
| 최대 유량 | 600 L/h |
| 최대 유량 | 158.5 USGPH |
| 최소 유량 | 0.001 USGPH |
| 최대 작동 압력 | 7 bar |
| 최대 작동 압력 | 100 psi |
| 주변 온도 범위 | 4 수신인 45 °C |
| 주변 온도 범위 | 39 수신인 113 °F |
| 제어 유형 | EtherNet/IP™, Profibus®, Profinet®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격 |
| 표준 | CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 |
| 방수 방진 등급 | IP66, NEMA 4X |
| 공급 전원 | 100-240VAC 50-60Hz 190VA, 12~24V DC |
기술요약표에는범위내에서사용할수있는기능이나열되어있습니다。모델별정보는'사양' 탭을 참조하십시오.
성능

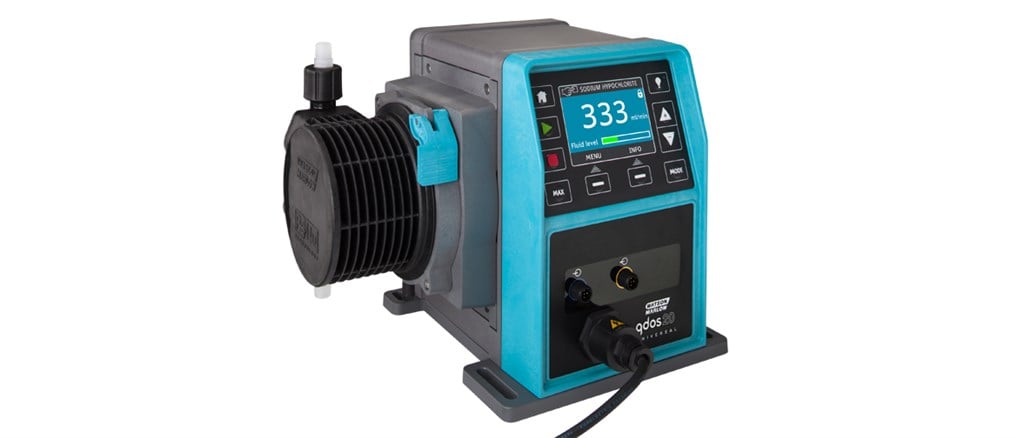

Qdos 20 성능
| qdos | qdos 원격 | |||
|---|---|---|---|---|
| 속도(rpm) | 유량 ml/min(USGPH)* | 속도(rpm) | 유량 ml/min(USGPH)* | |
| qdos20 | 0.017-55 | 0.1-333(0.001-5.3) | 0.034-55 | 0.2-333(0.003-5.3) |
| qdos20 PU | 0.017-55 | 0.1-484(0.001-7.67) | 해당 없음 | 해당 없음 |
*정확도 ±1%, 반복성 ±0.5%

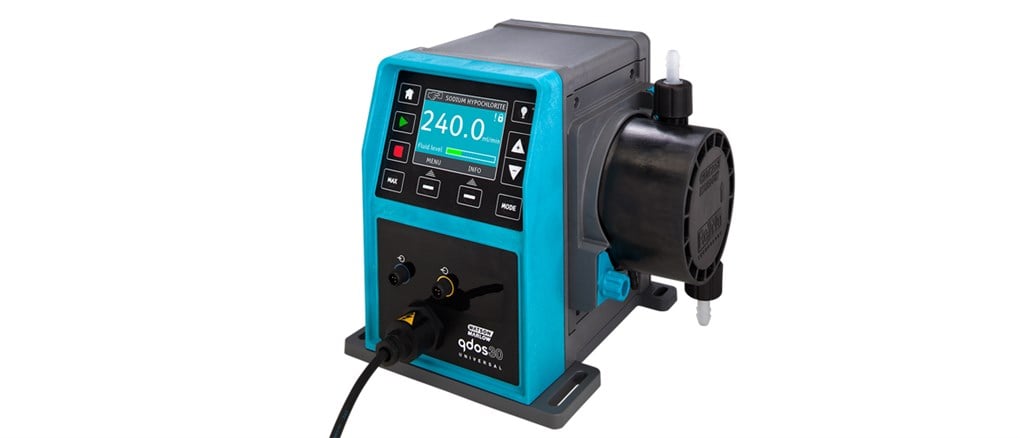

Qdos 30 성능
| qdos | qdos 원격 | |||
|---|---|---|---|---|
| 속도(rpm) | 유량 ml/min(USGPH)* | 속도(rpm) | 유량 ml/min(USGPH)* | |
| qdos30 | 0.025-125 | 0.1-500(0.001-7.93) | 0.078-125 | 0.3-500(0.005-7.93) |
*정확도 ±1%, 반복성 ±0.5%

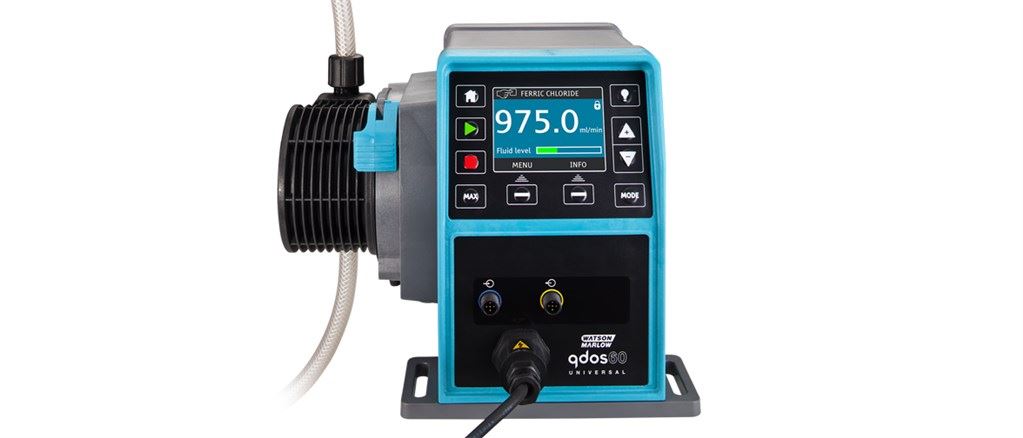

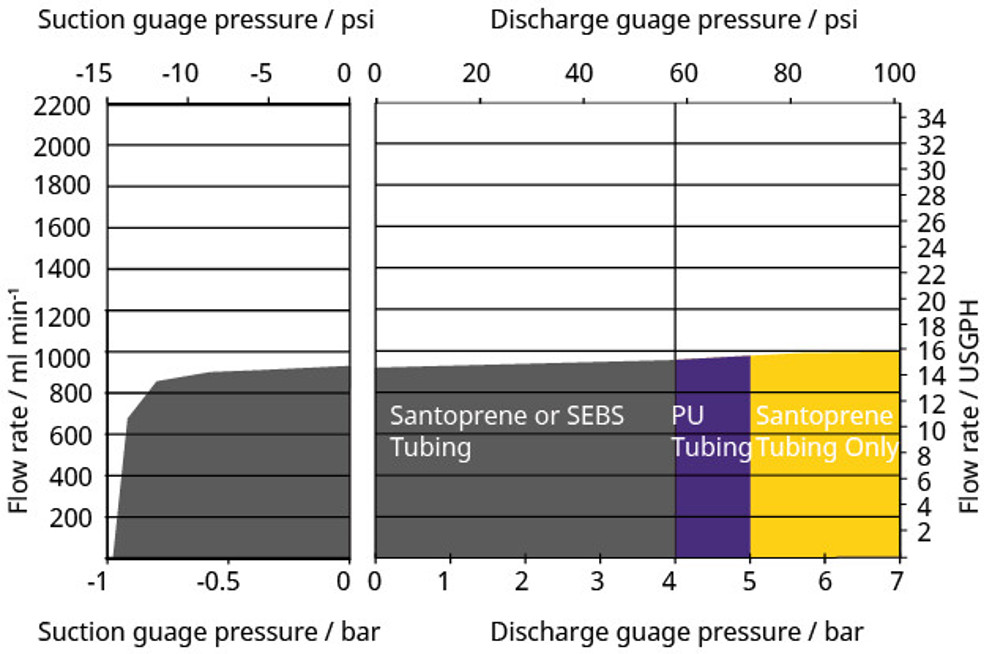

Qdos 60 성능
| qdos | qdos 원격 | |||
|---|---|---|---|---|
| 속도(rpm) | 유량 ml/min(USGPH)* | 속도(rpm) | 유량 ml/min(USGPH)* | |
| qdos60 | 0.013-125 | 0.1-1000(0.001-15.85) | 0.078-125 | 0.6-1000(0.01-15.85) |
| qdos60 PU | 0.013-125 | 0.1-1000(0.001-15.85) | 0.078-125 | 0.6-1000(0.01-15.85) |
*정확도 ±1%, 반복성 ±0.5%

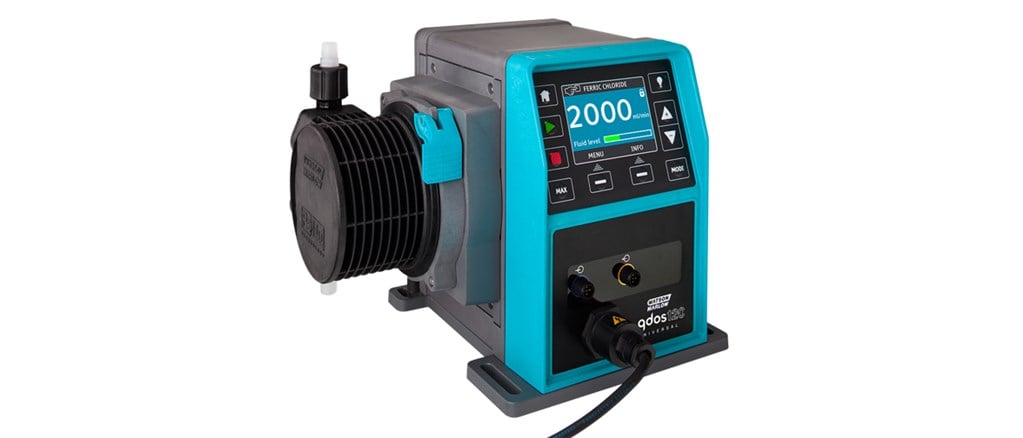

Qdos 120 성능
| qdos | qdos 원격 | |||
|---|---|---|---|---|
| 속도(rpm) | 유량 ml/min(USGPH)* | 속도(rpm) | 유량 ml/min(USGPH)* | |
| qdos120 | 0.006-140 | 0.1-2000(0.001-31.7) | 0.078-125 | 1.25-2000(0.02-31.7) |
*정확도 ±1%, 반복성 ±0.5%

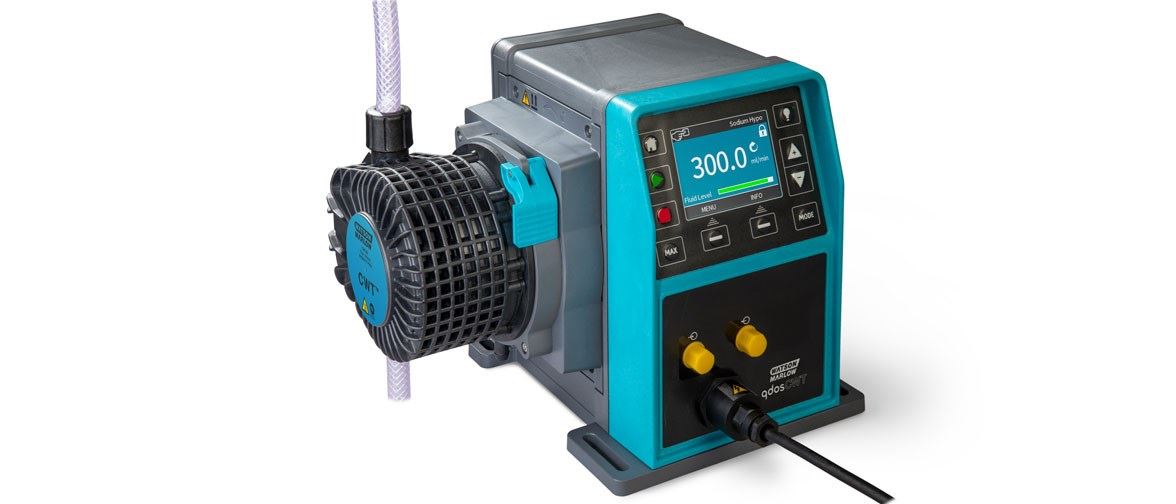

Qdos CWT 성능
| Qdos® CWT™ | Qdos® CWT™ 원격 | |||
|---|---|---|---|---|
| 속도(rpm) | 유량 ml/min(USGPH)* | 속도(rpm) | 유량 ml/min(USGPH)* | |
| 0.025-125 | 0.1-500(0.001-7.93) | 0.078-125 | 0.3-500(0.005-7.93) | |
| *정확도 ±1%, 반복성 ±0.5% | ||||
| * 유량은 배출 압력에 의해 영향을 받을 수 있습니다 | ||||
사양
기술 사양
| Qdos 20 | Qdos 30 | Qdos 60 | Qdos 120 | Qdos CWT | |
|---|---|---|---|---|---|
| 최대 유량 | 484 ml/min | 500 ml/min | 1000 ml/min | 2000 ml/min | 500 ml/min |
| 최소 유량 | 0.1 ml/min | 0.1 ml/min | 0.1 ml/min | 0.1 ml/min | 0.1 ml/min |
| 최대 유량 | 7.67 USGPH | 7.93 USGPH | 15.85 USGPH | 31.7 USGPH | 7.93 USGPH |
| 최소 유량 | 0.001 USGPH | 0.001 USGPH | 0.001 USGPH | 0.001 USGPH | 0.001 USGPH |
| 최대 작동 압력 | 7 bar | 7 bar | 7 bar | 4 bar | 7 bar |
| 최대 작동 압력 | 100 psi | 100 psi | 100 psi | 60 psi | 100 psi |
| 최대 작동 속도 | 55 rpm | 125 rpm | 125 rpm | 140 rpm | 125 rpm |
| 주변 온도 범위 | 5 수신인 40 °C | 5 수신인 45 °C | 5 수신인 45 °C | 5 수신인 45 °C | 5 수신인 40 °C |
| 주변 온도 범위 | 41 수신인 104 °F | 41 수신인 113 °F | 41 수신인 113 °F | 41 수신인 113 °F | 41 수신인 104 °F |
| 중량 | 5.7 kg | 5.05 kg | 5.7 kg | 5.7 kg | 6.8 kg |
| 중량 | 12.6 lbs | 11.1 lbs | 12.6 lbs | 12.6 lbs | 15 lbs |
| 제어 유형 | EtherNet/IP™, Profibus®, Profinet®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격 | EtherNet/IP™, Profibus®, Profinet®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격 | EtherNet/IP™, Profibus®, Profinet®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격 | EtherNet/IP™, Profibus®, Profinet®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격 | EtherNet/IP™, Profibus®, Profinet®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격 |
| 표준 | CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 | CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 | CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 | CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 | CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 |
| 방수 방진 등급 | IP66, NEMA 4X | IP66, NEMA 4X | IP66, NEMA 4X | IP66, NEMA 4X | IP66 |
| 습도 | 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 | 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 | 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 | 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 | 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 |
| 노이즈 | 1m에서 <70dB(A) | 1m에서 <70dB(A) | 1m에서 <70dB(A) | 1m에서 <70dB(A) | 1m에서 <70dB(A) |
| 최대 고도 | 2000 | 2000 | 2000 | 2000 | 2000 |
| 공급 전원 | 100-240VAC 50-60Hz 190VA, 12~24V DC | 100-240VAC 50-60Hz 190VA, 12~24V DC | 100-240VAC 50-60Hz 190VA, 12~24V DC | 100-240VAC 50-60Hz 190VA, 12~24V DC | 100-240VAC 50-60Hz 190VA, 12~24V DC |
Qdos 20 치수
| 모델 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| qdos20 | 234mm(9.2”) | 2 1 4 mm ( 8 . 4 ” ) | 104.8mm(4.1”) | 266mm(10.5”) | 43mm(1.7”) | 1 7 3 mm ( 6 . 8 ” ) | 4 0 mm ( 1 . 6 ” ) | 1 4 0 mm ( 5 . 5 ” ) | 10mm(0.4”) |
| * 릴레이 모듈(옵션) | |||||||||
Qdos 30 치수
| 모델 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| qdos30 | 234mm(9.2”) | 2 1 4 mm ( 8 . 4 ” ) | 71.5mm(2.8”) | 233mm(9.2”) | 43mm(1.7”) | 1 7 3 mm ( 6 . 8 ” ) | 4 0 mm ( 1 . 6 ” ) | 1 4 0 mm ( 5 . 5 ” ) | 10mm(0.4”) |
| * 릴레이 모듈(옵션) | |||||||||
Qdos 60 치수
| 모델 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| qdos60 | 234mm(9.2”) | 2 1 4 mm ( 8 . 4 ” ) | 104.8mm(4.1”) | 266mm(10.5”) | 43mm(1.7”) | 1 7 3 mm ( 6 . 8 ” ) | 4 0 mm ( 1 . 6 ” ) | 1 4 0 mm ( 5 . 5 ” ) | 10mm(0.4”) |
| * 릴레이 모듈(옵션) | |||||||||
Qdos 120 치수
| 모델 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| qdos120 | 234mm(9.2”) | 2 1 4 mm ( 8 . 4 ” ) | 104.8mm(4.1”) | 266mm(10.5”) | 43mm(1.7”) | 1 7 3 mm ( 6 . 8 ” ) | 4 0 mm ( 1 . 6 ” ) | 1 4 0 mm ( 5 . 5 ” ) | 10mm(0.4”) |
| * 릴레이 모듈(옵션) | |||||||||
Qdos CWT 치수
| A | B | C | D | E | F | G* | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 234mm(9.2”) | 2 1 4 mm ( 8 . 4 ” ) | 146mm(5.8") | 77.4mm(3.1inch) | 11.5mm(0.5”) | 150 mm(5.9") | 43mm(1.7”) | 117.9mm(4.6inch) | 1 7 3 mm ( 6 . 8 ” ) | 4 0 mm ( 1 . 6 ” ) | 1 4 0 mm ( 5 . 5 ” ) | 10mm(0.4”) |
| * 릴레이 모듈(옵션) | |||||||||||
구성 재질
| 베어링 | 스테인레스강, 철강 |
| 드라이브 샤프트 | 스테인레스강 440C |
| 드라이브 케이스워크 | 20% 유리 충진 PPE/PS |
| 드라이브 케이스워크 코팅 | 20% 유리 충진 PPE/PS |
| 유체 커넥터 | PVDF, 폴리프로필렌 |
| 키패드/HMI | 폴리에스테르 |
| 윤활유 | PFPE based |
| 펌프헤드 바디 어셈블리 | 30%유리충진PPO / PS, 40%유리충진pp |
| 펌프헤드 로터 어셈블리 | 스테인레스강 |
| 펌프헤드 로터 어셈블리 | PP(polypropylene), 유리 충진 나일론 |
| 튜빙 | PU, Santoprene, SEBS |
| 유체 접촉 엘레멘트 | EPDM, FKM, PEEK |
| 유체 연결 포트 | 폴리프로필렌 |
| 유체 연결 씰 | Santoprene |
| 펌프헤드 인클로저 씰 | EPDM, NBR |
| 로터 | 스테인레스강 303 |
| 클램프 링 | 30% 유리 충진 PA |
나열된 정보는 전체 범위를 다룹니다. 개별 모델/구성 엘레멘트에 대한 자세한 사양은 사용 설명서를 참조하거나 WMFTS 담당자에게 문의하십시오.
제어
제어 옵션
| 작동 모드 | 수동 | 원격 | PROFIBUS(프로피버스) | Universal | Universal+ |
|---|---|---|---|---|---|
| 수동 | ✔ | ✔ | ✔ | ✔ | |

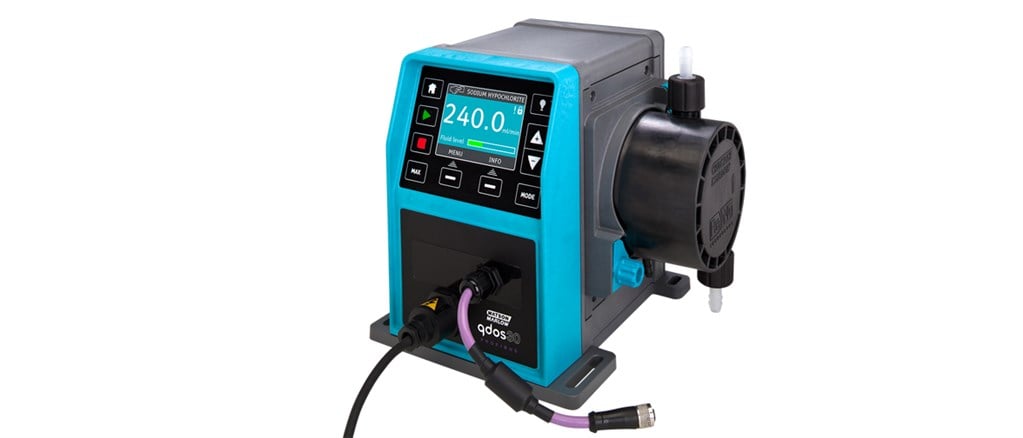

| PROFIBUS—버스 속도 9.6~1,500 kb/s | ✔ | ||||
| 접점 | ✔ | ✔ | |||
| 4-20mA | ✔ | ✔ | ✔ | ||
| 오류보고 | ✔ | ✔ | ✔ | ✔ | ✔ |
| 특징 | 수동 | 원격 | PROFIBUS(프로피버스) | Universal | Universal+ |
|---|---|---|---|---|---|
| 유량 표시 | ✔ | ✔ | ✔ | ✔ | |
| 속도 표시 | ✔ | ✔ | ✔ | ✔ | |
| Fluid level monitor(수위 모니터) | ✔ | ✔ | ✔ | ✔ | |
| 최대(프라이밍) | ✔ | ✔ | ✔ | ✔ | |
| 오토 리스타트(전원 복원 후) | ✔ | ✔ | ✔ | ✔ | ✔ |
| 유체 재충진 | ✔ | ✔ | ✔ | ✔ | |
| 누액 감지 | ✔ | ✔ | ✔ | ✔ | ✔ |
| 3.5”(88.9mm) 컬러 TFT 디스플레이 | ✔ | ✔ | ✔ | ✔ | |
| LED 펌프 상태 아이콘 | ✔ |
| 제어 방법 | 수동 | 원격 | PROFIBUS(프로피버스) | Universal | Universal+ |
|---|---|---|---|---|---|
| 입력/출력 옵션 | L | L | L or R | L or R | |
| 수동 제어 기능 | ✔ | ✔ | ✔ | ✔ | |
| 4-20mA 입력 | ✔ | ✔ | ✔ | ||
| 4-20mA 입력 2개 지점 교정 | ✔ | ||||
| 4-20mA 출력 | ✔ | ✔ | |||
| 접점 입력(펄스/배치) | L or R | L or R | |||
| 수동 모드 속도 조정 범위 | 3333:1(Qdos 20) 5000:1(Qdos 30) 10000:1(Qdos 60) 20000:1(Qdos 120) |
3333:1(Qdos 20) 5000:1(Qdos 30) 10000:1(Qdos 60) 20000:1(Qdos 120) |
3333:1(Qdos 20) 5000:1(Qdos 30) 10000:1(Qdos 60) 20000:1(Qdos 120) |
3333:1(Qdos 20) 5000:1(Qdos 30) 10000:1(Qdos 60) 20000:1(Qdos 120) |
|
| 최소 모터 조정 속도 증분 (작동 모드 및 선택한 유량 단위에 종속됨) |
0.006 | 0.078 | 0.100 | 0.003 | 0.003 |
| 4-20mA 해상도 | 1600:1 | 1600:1 | 1600:1 | ||
| Profibus 속도 해상도 | 550:1(Qdos 20) 1250:1(Qdos 30) 1250:1 Qdos 60 1400:1(Qdos 120) |
||||
| 운전 정지 입력 | ✔ | ✔ | ✔ | ||
| 운전 상태 출력 | ✔ | ✔ | L | ||
| 알람 출력 | ✔ | ✔ | L | ||
| 구성 가능한 릴레이 출력 네 개 | R | ||||
| 원격 유체 재충진 | ✔ | ✔ | ✔ |
| PROFIBUS(프로피버스) | 수동 | 원격 | PROFIBUS(프로피버스) | Universal | Universal+ |
|---|---|---|---|---|---|
| 속도설정점 | ✔ | ||||
| 속도 피드백 | ✔ | ||||
| 유량 교정 기능 | ✔ | ||||
| 가동 시간 | ✔ | ||||
| 회전 카운터 | ✔ | ||||
| 누액 감지 | ✔ | ||||
| 유체 저수위 경고 | ✔ | ||||
| 진단 피드백 | ✔ |
| 보안 | 수동 | 원격 | PROFIBUS(프로피버스) | Universal | Universal+ |
|---|---|---|---|---|---|
| 키패드 잠금 | ✔ | ✔ | ✔ | ✔ | |
| 설정 보호를 위한 PIN 잠금 | ✔ | ✔ | ✔ | ✔ |
| * 제어 옵션 – Universal 및 Universal+ 모델 | ||
|---|---|---|
| 변형품 | 표준 펌프(L) | 릴레이 모듈(R) |
| Input | 5-24V DC | 5-24V DC 또는 110V AC |
| 출력 | 개방 컬렉터 | 접점 정격 110V AC, 4A 30V DC, 4A |
데이터시트
브로셔
Qdos brochure (EN).pdf
PDF - 1.2mbQdos CWT brochure (EN).pdf
PDF - 916.9kbIndustrial overview (EN).pdf
PDF - 615.1kbTunnel boring (EN).pdf
PDF - 1.8mb
데이터시트
Qdos 20 datasheet (EN).pdf
PDF - 1.4mbQdos CWT datasheet (EN).pdf
PDF - 1.6mbQdos 60 datasheet (EN).pdf
PDF - 1.3mbQdos 120 datasheet (EN).pdf
PDF - 1.4mbQdos 30 datasheet (EN).pdf
PDF - 1.4mb
매뉴얼
Qdos manual (EN).pdf
PDF - 4.3mb
기타 리소스
PROFIBUS (GSD) Qdos 30,60,120 control file.gsd
GSD - 2.6kb
펌프헤드
공구가 필요 없는 단일 구성품의 교체로 유지보수를 줄일 수 있습니다.
업계 최고의 ReNu 및 CWT 펌프헤드 기술은 Qdos 펌프의 핵심입니다. 이것은 광범위한 점도를 가진 유체를 정확하고 반복정량성이 높은 유동을 얻을 수 있습니다.
Renu 및 CWT 펌프헤드는 다양한 공정 조건에서 정확하고 선형적이며 반복 가능한 낮은 펄스 흐름을 제공합니다.
안전하고, 공구 유지보수가 필요 없으며, 작업자가 화학 물질에 노출되지 않도록 하는 통합형 누출 탐지기가 있습니다.
Qdos 펌프는 ReNu 또는 펌프의 왼쪽 또는 오른쪽에 장착된 CWT 펌프헤드와 함께 주문할 수 있습니다.
| Pumphead펌프헤드 | 튜브 재질 | 최대 작동 압력 | 부품 번호 |
|---|---|---|---|
| ReNu 20 | SEBS 60 ~ 100psi의 배출 압력을 가진 차아염소산나트륨 적용처에 최적화 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011 |
7bar | 0M3.1800.PFP |
PU 최대 4bar의 배출 압력 고분자에 맞게 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오. 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011 |
4bar | 0M3.1500.PFP | |
| ReNu 30 | Santoprene 다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 |
7bar | 0M3.2200.PFP |
SEBS 최대 4bar의 배출 압력을 가진 하이포아염소산나트륨, 황산 및 과산화수소 적용처에 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오. 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011 |
4bar | 0M3.2800.PFP | |
| ReNu 60 | Santoprene 다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 |
7bar | 0M3.3200.PFP |
SEBS 최대 4bar의 배출 압력을 가진 하이포아염소산나트륨, 황산 및 과산화수소 적용처에 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오. 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011 |
4bar | 0M3.3800.PFP | |
PU 최대 5bar의 배출 압력 고분자에 맞게 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오. 식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011 |
5 bar | 0M3.3500.PFP | |
| ReNu 120 | Santoprene 다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드 |
4bar | 0M3.4200.PFP |
| CWT30 EPDM | EPDM 및 PEEK 유체 접촉 엘레멘트 다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드 |
7bar | 0M3.5700.PFP |
동영상
주문 정보
제품 코드
Qdos 20 생산물 코드
| 설명 | Partcode |
|---|---|
| ReNu 20 펌프헤드 PU / PFPE 4bar(60psi) | 0M3.1500.PFP |
| ReNu 20 펌프헤드 SEBS / PFPE 7bar(100psi) | 0M3.1800.PFP |
Qdos 30 생산물 코드
| 설명 | Partcode |
|---|---|
| ReNu 30 펌프헤드 Santoprene / PFPE 7bar(100psi) | 0M3.2200.PFP |
| ReNu 30 펌프헤드 SEBS / PFPE 4bar(60psi) | 0M3.2800.PFP |
Qdos 60 생산물 코드
| 설명 | Partcode |
|---|---|
| ReNu 60 펌프헤드 Santoprene / PFPE 7bar(100psi) | 0M3.3200.PFP |
| ReNu 60 펌프헤드 SEBS / PFPE 4bar(60psi) | 0M3.3800.PFP |
| ReNu 60 펌프헤드 PU 5bar(70psi) | 0M3.3500.PFP |
Qdos 120 생산물 코드
| 설명 | Partcode |
|---|---|
| ReNu 120 펌프헤드 Santoprene / PFPE 4bar(60psi) | 0M3.4200.PFP |
Qdos CWT 생산물 코드
| 설명 | Partcode |
|---|---|
| CWT 30 pumphead EPDM/PEEK/PFPE 7 bar (100 psi) | 0M3.5700.PFP |
