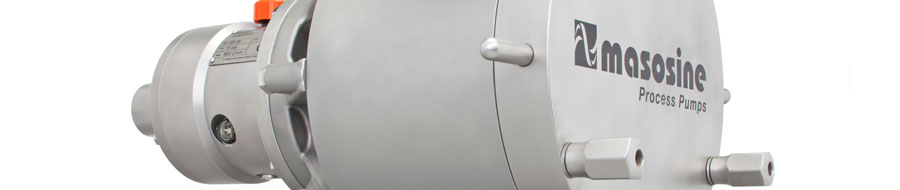

층밀림이 적고 거의 맥동 없이 점성 제품을 뛰어나게 처리하는 MasoSine SPS 펌프

Overview

새 공장에 펌프를 설치할 계획이거나 기존의 펌프를 교체하려 할 때, MasoSine SPS 펌프는성능을 높이고 소유 비용을 최소화 하기 위한 이상적
솔루션을 제공해 드립니다.

MasoSine SPS 펌프의 사인곡선형 로터는 층밀림을 적게하고 펌프 동작을 완만하게 하여 까다로운 제품을 품질 저하의 위험 없이 안전하게 이송시켜 줍니다.

SPS펌프는 최고 15 bar (225 psi)까지의 압력에서 시간당 최고 유량 90,000 리터 (434 GPM)로 위생 및 공업용 제품을 처리하는데 적합합니다. 점도 1cP에서 8백만 cP까지의 제품을 최고 0.85 bar의 강력한 흡입으로 이송할 수 있습니다.

SPS펌프는 자연식품, 육류, 유제품 및 농축물을 연속적으로 투입합니다. 부드러운 고체를 최고 60mm 까지 처리할 수 있어, 최종 제품의 품질을 유지하고 투입량 대비 완성품의 비율을 높여줍니다.

정비에 단 몇 분밖에 걸리지 않으며, 라인 작업자가 그 자리에서 할 수 있습니다. 다시 기계에 걸거나 커다란 부품을 사용할 필요없이, 마모된 규격 부품을 교체하여 "새 펌프" 같은 성능을 되찾으십시오. 모든 마소사인 SPS 펌프 시리즈의 펌프 하우징 및 전면부 커버는 보증기한이 20년 입니다.

작동 원리

• 용량: 시간당 최고 90,000 리터 (434 GPM)
• 압력 최고 15 bar (225 psi)

이점

특징	이점
독점적사인곡선형로터	완만하고 층밀림이 적은 펌프 동작으로 제품 이송 중 통기 또는 거품 발생 방지
단일 로터 디자인	보조 완충장치가 필요없으며, 맥동이 거의 없고 부드러운 제품 유동으로 공정 및 제품의 질 보장
물 28” Hg (30 피트)까지의 진공 흡착 (0.85 bar)	1 cP ~ 8백만 cP의 고점도 제품을 안전하게 펌프함
단일 로터 디자인	매우 낮은 맥동
부서지기 쉬운 입자 제품을 위한 대형 펌핑 챔버	부드러운 고체가 함유된 제품을 안전하게 처리, 제품 상태를 완전하게 보존
튼튼한 구조	고압 ure 애플리케이션 처리
타이밍 기어 없는 단순한 디자인, 단일 샤프트, 단일 로터 및 단일 씰	정비와 청소에 단 몇 분밖에 걸리지 않으며, 라인 작업자가 그 자리에서 할 수 있음

기술적 자료

모델	최대 입자 크기		회전당 용량		속도	최대 유량		최고 압력		최고 온도		샤프트 지름		샤프트 높이
	mm	인치	리터	US 갤런	rpm	l/h	我们갤런/분	酒吧	酒吧	C	F	mm	인치	mm	인치
SPS100	10	0.39	0.08	0.021	1,000	4,800	21.1	10	145	180	356	18	0.71	72	2.83
SPS200	20	0.79	0.13	0.034	1,000	7,800	34.2	10	145	180	356	28	1.10	95	3.74
SPS250	22	0.87	0.24	0.063	800	11,520	50.5	15	217	180	356	25	0.98	146	5.75
SPS300	30	1.18	0.50	0.132	600	18,000	78.9	15	217	180	356	28	1.77	150	5.91
SPS400	48	1.89	1.16	0.305	600	41,760	183.2	15	217	180	356	50	1.97	195	7.68
SPS500	50	1.97	1.92	0.505	600	69,120	303.2	15	217	180	356	50	1.97	235	9.25
SPS600	60	2.36	2.75	0.724	600	99,000	434.2	15	217	180	356	65	2.56	235	9.25
SPS600L	60	2.36	2.75	0.724	600	99,000	434.2	10	145	180	356	65	2.56	235	9.25

성능

다음은 이론적 성능 곡선입니다. 실제 성능은 압력과 점도의 영향을 받을 수 있습니다.

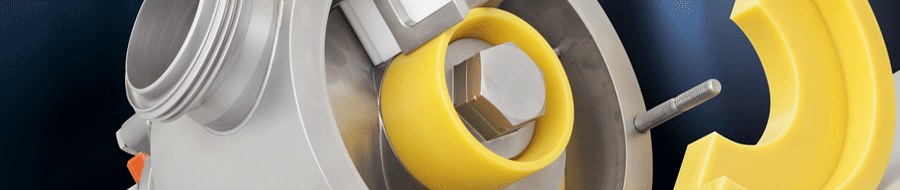

내부 구조도

치수 SPS 100 - SPS 600L

모델	L				L1		L2		S1
	최소		최대
	mm	인치	mm	인치	mm	인치	mm	인치	mm	인치
SPS100	735	28.9	860	33.9	292	11.5	800	31.5	89	3.5
SPS200	740	29.1	960	37.8	345	13.6	800	31.5	93	3.7
SPS250	872	34.3	1,091	43	428	16.9	800	31.5	114	4.5
SPS300	985	38.8	1,382	54.4	492	19.4	1,100	43.3	128	5.0
SPS400	1,235	48.6	1,805	71.1	619	24.4	1,300	51.2	169	6.7
SPS500	1,300	51.2	1,640	64.6	659	25.9	1,300	51.2	131	5.16
SPS600	1,755	69.1	2,200	86.6	771	30.4	1,400	55.1	319	12.6
SPS600L	1,302	31.3	2,100	82.7	686	27.0	1,400	55.1	234	9.2

모델	B		B1				H1				H2
			최소		최대		최소		최대		최소		최대
	mm	인치	mm	인치	mm	인치	mm	인치	mm	인치	mm	인치	mm	인치
SPS100	210	8.3	97	3.8	121	4.8	300	11.8	330	13	202	8.0	232	9.1
SPS200	210	8.3	106	4.2	137	3.4	314	12.4	344	13.5	208	8.2	238	9.4
SPS250	210	8.3	126	4.96	156	6.14	375	14.8	445	17.5	250	9.84	290	11.4
SPS300	280	11	156	6.1	182	7.2	426	16.8	490	19.3	270	10.6	310	12.2
SPS400	380	15	192	7.6	208	8.2	303	19.9	567	22.3	318	12.5	358	14.1
SPS500	380	15	212	8.35	235	9.25	560	22	623	24.5	348	13.7	388	15.3
SPS600	400	15.8	274	10.8	274	10.8	630	24.8	700	27.6	353	13.9	433	17.1
SPS600L	400	15.8	270	10.6	274	10.8	675	26.2	757	29.8	390	13.4	487	19.2
