灵活的软管组件
超标速FX.
概述
超标速FX.

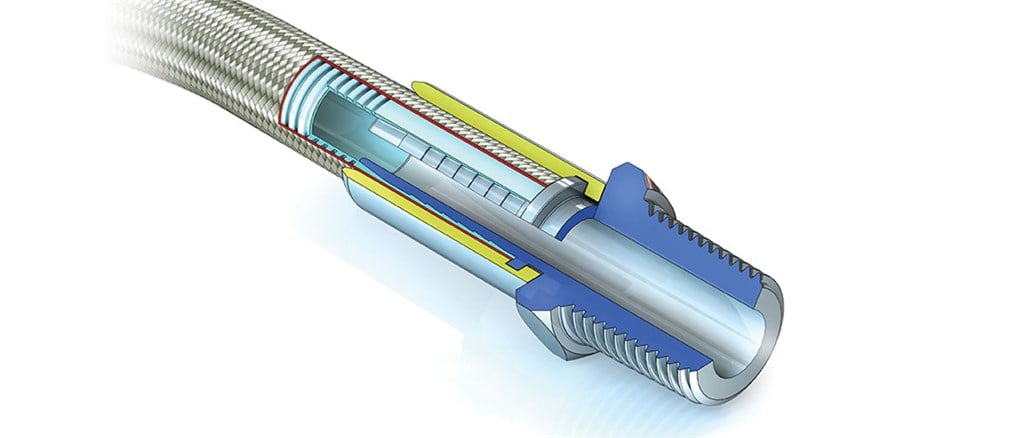

用于汽车和通用应用的PTFE衬里软管
由于聚四氟乙烯衬管的专利设计，Hyperline FX软管比光滑内径软管灵活得多，因此在需要提高灵活性的应用中是更好的选择。特别适用于空间要求有限的汽车软管和航空航天软管应用中日益必要的紧凑配置。
特点和优惠
- 专利的衬里提供无与伦比的柔韧性和扭结阻力
- 优异的耐化学性
- 平滑孔，用于快速流动，易于清洁
- 耐液体和气体的扩散
技术摘要
| 名义孔径 | 6 - 25毫米 |
| 名义孔径 | 0.25 - 1 |
| 外径 | 9 - 31.7毫米 |
| 外径 | 0.354 - 1.25 in |
| 最大限度。运营压力 | 88酒吧 |
| 最大限度。运营压力 | 1280 psi |
| 认证 | 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1737, TS 16949:2016 |
| 工作温度范围 | -73 - 260°c |
| 工作温度范围 | -100 - 500°F |
| 弯曲半径 | 19 - 150 mm |
| 弯曲半径 | 0.75 - 6 |
| 编织 | 芳纶纤维，无，不锈钢 |
| 覆盖 | 没有任何 |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
表现
| 名义软管大小 | *实际软管孔径 | 软管等级 | 管或辫子的外径 | 最小弯曲半径 | 最大练习（MWP） | 每单位长度的重量 | 软管部件号码 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 酒吧 | Psi. | kg / mtr. | LBS / FT. | ||
| 1/4. | 6.0 | 0.270 | 6.8 | 到 | 0.354 | 9．0 | 11/2 | 38. | 4. | 60. | 0.041 | 0.027 | 92-100-04 |
| SS. | 0.378 | 9.6 | 3./4. | 19. | 88. | 1,280 | 0.092 | 0.062 | 92-100-04-01-02 | ||||
| 是 | 0.378 | 9.6 | 11/2 | 38. | 62. | 900 | 0.056 | 0.038 | 92-100-04-01-55-01 | ||||
| 5./16. | 8．0 | 0.312 | 7.9 | 到 | 0.394 | 10.0 | 11/2 | 38. | 4. | 60. | 0.056 | 0.037 | 92-100-05 |
| SS. | 0.420 | 10.6 | 3./4. | 19. | 84. | 1,220 | 0.126 | 0.084 | 92-100-05-01-02 | ||||
| 是 | 0.445 | 11.3 | 11/2 | 38. | 59. | 850. | 0.075 | 0.050 | 92-100-05-01-55-01 | ||||
| 3./8. | 10.0 | 0.394 | 10.0 | 到 | 0.492 | 12.5 | 2 | 50. | 4. | 60. | 0.070 | 0.047 | 92-100-06 |
| SS. | 0.534 | 13.5 | 1 | 25. | 80 | 1,160. | 0.160. | 0.107 | 92-100-06-01-02 | ||||
| 是 | 0.534 | 13.5 | 2 | 50. | 56. | 810. | 0.100 | 0.067 | 92-100-06-01-55-01 | ||||
| 1/2 | 15.0 | 0.536 | 13.6 | 到 | 0.640 | 16.2. | 3. | 76. | 4. | 58. | 0.110 | 0.074 | 92-100-08 |
| SS. | 0.690 | 17.5 | 11/2 | 38. | 60. | 870. | 0.225 | 0.151 | 92-100-08-01-02 | ||||
| 是 | 0.690 | 17.5 | 3. | 76. | 42. | 600 | 0.140 | 0.094 | 92-100-08-01-55-01 | ||||
| 5./8 | 16.0 | 0.658 | 16.7 | 到 | 0.787 | 20.0 | 4. | 100. | 3. | 44. | 0.161 | 0.108 | 92-100-10 |
| SS. | 0.831 | 21.1. | 2 | 50. | 50. | 730. | 0.336 | 0.226 | 92-100-10-01-02 | ||||
| 是 | 0.831 | 21.1. | 4. | 100. | 35. | 510. | 0.204 | 0.137 | 92-100-10-01-55-01 | ||||
| 3./4. | 20.0 | 0.780 | 19.8 | 到 | 0.913 | 23.2 | 5. | 126. | 3. | 44. | 0.179 | 0.120 | 92-100-12 |
| SS. | 0.953 | 24．2 | 21/2 | 63. | 42. | 610. | 0.383 | 0.257 | 92-100-12-01-02 | ||||
| 是 | 0.953 | 24．2 | 5. | 126. | 29. | 430. | 0.236 | 0.158 | 92-100-12-01-55-01 | ||||
| 1 | 25.0 | 1.023 | 26.0 | 到 | 1.193 | 30.3 | 6. | 150. | 2 | 29. | 0.268 | 0.180 | 92-100-16 |
| SS. | 1.250 | 31.7 | 3. | 75. | 40 | 580. | 0.540 | 0.362 | 92-100-16-01-02 | ||||
| 是 | 1.250 | 31.7 | 6. | 150. | 28. | 400. | 0.354 | 0.237 | 92-100-16-01-55-01 | ||||
| *液压内径- Hyperline FX软管的实际内径尺寸略大于公称尺寸，以允许使用Aflex hose提供的套圈插入和组装标准液压配件。 | |||||||||||||
规格
技术规格
| 芳纶纤维编织物（AM）等级软管 | 不锈钢编织（SS）等级软管 | 管子仅（至）等级软管 | ||
|---|---|---|---|---|
| 名义孔径 | 6 - 25毫米 | 6 - 25毫米 | 6 - 25毫米 | |
| 名义孔径 | 0.25 - 1 | 0.25 - 1 | 0.25 - 1 | |
| 实际的孔径 | 6.8 - 26毫米 | 6.8 - 26毫米 | 6.8 - 26毫米 | |
| 实际的孔径 | 0.27 - 1.023 | 0.27 - 1.023 | 0.27 - 1.023 | |
| 长度 | 18米 | 18米 | 18米 | |
| 外径 | 9.6 - 31.7毫米 | 9.6 - 31.7毫米 | 9 - 30.3毫米 | |
| 外径 | 0.378 - 1.25 | 0.378 - 1.25 | 0.354 - 1.193 | |
| 最大限度。运营压力 | 62酒吧 | 88酒吧 | 4巴 | |
| 最大限度。运营压力 | 900 psi. | 1280 psi | 60 psi. | |
| 爆破压力 | 84 - 186酒吧 | 120 - 264酒吧 | 6 - 12酒吧 | |
| 爆破压力 | 1200 - 2,700 psi | 1740 - 3,840 psi | 87 - 180psi | |
| 认证 | 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1737, TS 16949:2016 | 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1737, TS 16949:2016 | 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1737, TS 16949:2016 | |
| 工作温度范围 | -73 - 260°c | -73 - 260°c | -73 - 260°c | |
| 工作温度范围 | -100 - 500°F | -100 - 500°F | -100 - 500°F | |
| 弯曲半径 | 38 - 150毫米 | 19 - 75毫米 | 38 - 150毫米 | |
| 弯曲半径 | 1.5 - 6英寸 | 0.75 - 3 | 1.5 - 6英寸 | |
| 编织 | 芳纶纤维 | 不锈钢 | 没有任何 | |
| 覆盖 | 没有任何 | 没有任何 | 没有任何 | |
| 结束拟合 | BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，ENCAP端部配件，JIC配件，PTFE浸管配件，卫生三夹配件，旋转法兰配件 | BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，ENCAP端部配件，JIC配件，PTFE浸管配件，卫生三夹配件，旋转法兰配件 | BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，ENCAP端部配件，JIC配件，PTFE浸管配件，卫生三夹配件，旋转法兰配件 | |
| 真空抵抗 | 真空耐受-0.9棒，最高150°C（302°F） |
建筑材料
| 衬垫管 | 抗静电PTFE，天然PTFE |
文学
数据表
超值范围数据表.pdf.pd ..
PDF - 150.8KB.
