概述

无膛线炮

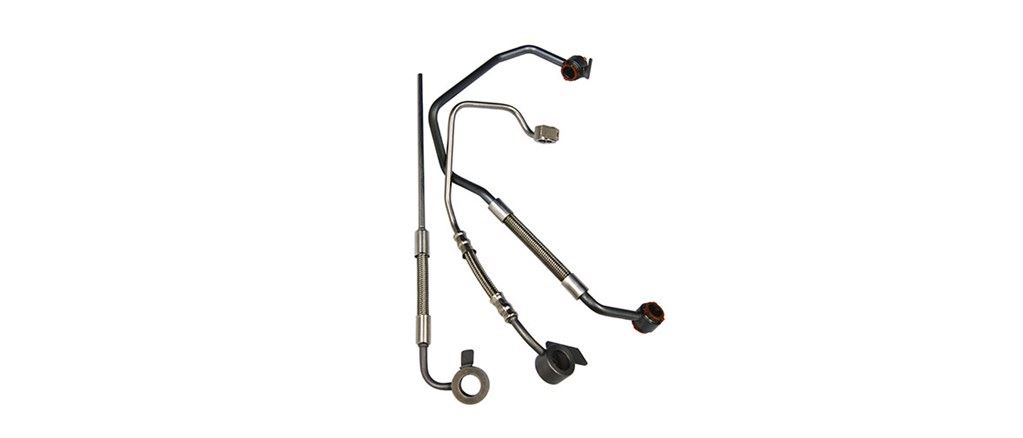

用于汽车和一般用途的ptfe内衬软管

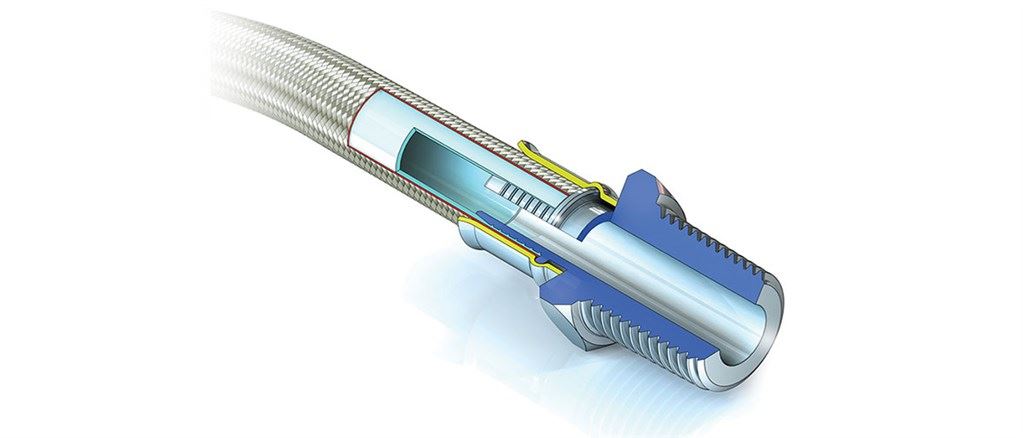

滑膛线软管包括直的聚四氟乙烯管衬和不锈钢外部编织。它是基本的聚四氟乙烯软管设计，成功地应用于许多汽车和通用应用。其他应用包括使用高压蒸汽和气体、制冷剂、热油和其他热或腐蚀性流体。

特性和好处

  • ptfe内衬高压软管
  • 耐温
  • 耐化学抗性
  • 自洁

技术摘要

公称通径大小 0.0625 - 2
外径 5 - 56.4毫米
外径 0.197 - 2.221英寸
Max。操作压力 540巴
Max。操作压力 7800 psi.
认证 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016
工作温度范围 -73 - 260°C
工作温度范围 -100 - 500°f
弯曲半径 11 - 1,200毫米
弯曲半径 0.5 - 47.25
编织 双重，单身
封面 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

分享

表现

表现

标准墙，单编织（SW，SB）
孔大小(名义上的) 钻孔尺寸（实际） 破折号大小ref(如有) 聚四氟乙烯管壁厚 辫子外面直径 最小弯曲半径 最大工作压力 单位长度重量 *零件号
毫米 在 毫米 在 毫米 在 毫米 在 酒吧 Psi. 公斤/吨 LBS / FT.
1/8 3．17 0.125 - 0.76 0.030 5.85 0.230 22 7/8 290. 4,220 0.065 0.044 70-100-02-01-02
3./16 4.76 0.188 - 0.76 0.025 7.40 0.291 40 15/8 265 3856年 0.080 0.054 70-100-03-01-02
1/4 6.35 0.250 - 0.63 0.025 8.50 0.335 60. 23./8 240 3,492 0.093 0.062 70-100-04-01-02
5/16 7.94 0.313 - 0.63 0.025 10.15 0.400 70 27/8 200 2910年 0.110 0.074 70-100-05-01-02
3./8 9.53 0.375 - 0.63 0.025 11.75 0.463 80 3.2/8 190 2765年 0.124 0.083 70-100-06-01-02
1/2 12.70 0.500 - 0.76 0.030 14.95 0.589 110 43./8 140 2030年 0.207 0.139 70-100-08-01-02
5/8 15.88 0.625 - 0.76 0.030 18.35 0.722 150. 6 110 1601年 0.255 0.171 70-100-10-01-02
3./4 19.05 0.750 - 0.76 0.030 21.65 0.852 200 77/8 80 1164年 0.315 0.211 70-100-12-01-02
1 25.40 1.000 - 1.00 0.039 28.15 1.108 300 117/8 55. 800 0.430 0.288 70-100-16-01-02
重型墙，单辫子（HW，SB）
孔大小(名义上的) 钻孔尺寸（实际） 破折号大小ref(如有) 聚四氟乙烯管壁厚 辫子外面直径 最小弯曲半径 最大工作压力 单位长度重量 *零件号
毫米 在 毫米 在 毫米 在 毫米 在 酒吧 Psi. 公斤/吨 LBS / FT.
1/8 3．17 0.125 - 1.00 0.039 6.10 0.240 20. 7/8 290. 4,220 0.068 0.046 70-200-02-01-02
3./16 4.76 0.188 - 1.00 0.039 7.65 0.301 29 11/8 270. 3929年 0.087 0.058 70-200-03-01-02
1/4 6.35 0.250 - 1.00 0.039 9.25 0.364 30. 12/8 260 3,783 0.113 0.076 70-200-04-01-02
5/16 7.94 0.313 - 1.00 0.039 10.90 0.429 40 15/8 230 3347年 0.135 0.091 70-200-05-01-02
3./8 9.53 0.375 - 1.00 0.039 12.50 0.492 55. 22/8 200 2910年 0.153 0.103 70-200-06-01-02
1/2 12.70 0.500 - 1.00 0.039 15.60 0.614 85. 3.3./8 160. 2,328 0.240 0.161 70-200-08-01-02
5/8 15.88 0.625 - 1．30 0.051 19.10 0.752 110 43./8 130 1,892 0.292 0.196 70-200-10-01-02
3./4 19.05 0.750 - 1．30 0.051 22.05 0.868 145 56/8 92. 1,339 0.344 0.231 70-200-12-01-02
1 25.40 1.000 - 1.50 0.059 28.80 1.134 260 102/8 69. 1004年 0.470 0.315 70-200-16-01-02
中墙，单编织（MW，SB），也称为超值SB
超值范围，SB系列符合或超过SAE 100R14标准。

孔大小(名义上的)
bb =大孔

 钻孔尺寸（实际） 破折号大小ref(如有) 聚四氟乙烯管壁厚 辫子外面直径 最小弯曲半径 最大工作压力 单位长度重量 *零件号
毫米 在 毫米 在 毫米 在 毫米 在 酒吧 Psi. kg / mt. 磅/英尺
1/16BB 2.0 0.079 －2 1.00 0.040 ５．００ 0.197 13 1/2 450 6500年 0.045 0.030 70-300-02-01-02
1/8BB 3．5 0.138 －3 1.00 0.040 6.45 0.254 20. 3./4 350 5,076 0.070 0.047 70-300-03-01-02
3./16BB 5．0 0.200 －4 0.76 0.030 7.65 0.301 45. 13./4 290. 4,206 0.078 0.052 70-400-03-01-02
1/4BB 6.7 0.264 －5 0.76 0.030 9.30 0.366 60. 23./8 240 3,480 0.110 0.074 70-400-04-01-02
5/16BB 8.4 0.335 －6 0.76 0.030 10.72 0.422 70 23./4 220 3190年 0.136 0.091 70-400-05-01-02
3./8BB 10．0 0.394 －7 0.76 0.030 12.75 0.500 80 3. 190 2755年 0.166 0.111 70-400-06-01-02
1/2BB 13.3 0.536 -10 0.76 0.030 16.35 0.644 130 5 150. 2175年 0.210 0.141 70-400-08-01-02
5/8BB 16.5 0.654 -12 0.84 0.033 19.50 0.768 163. 61/2 130 1,885 0.280 0.188 70-400-10-01-02
3./4BB 19.8 0.780 - 1.00 0.040 22.50 0.860 180. 7 110 1595年 0.327 0.219 70-400-12-01-02
1 BB. 26.4 1.040 - 1.00 0.040 30.10 1.190 230 9 80 1160年 0.524 0.351 70-400-16-01-02
*对于防静电等级，在3位的部件编号上加10，例如70-100，变成70-110

规范

技术规格

标准墙，单编织软管 中墙，单辫子软管 沉重的墙，单辫子软管 标准墙，双辫子软管 中墙，双辫子软管 厚壁，双编织软管
公称通径大小 0.1875 - 1英寸 0.0625 - 1 0.125 - 1英寸 0.125 - 1英寸 0.0625 - 1 0.125 - 2英寸
实际孔大小 4.76 - 25.4毫米 2 - 26.4 mm 3.17 - 25.4毫米 3.17 - 25.4毫米 2 - 26.4 mm 3.17 - 50.8毫米
实际孔大小 0.188 - 1英寸 0.079 - 1.04 in 0.125 - 1英寸 0.125 - 1英寸 0.079 - 1.04 in 0.125 - 2英寸
外径 7.4 - 28.15毫米 5 - 30.1毫米 6.1 - 28.8毫米 6.85 - 29.6毫米 6 - 31.7毫米 7.05 - 56.4毫米
外径 0.291 - 1.108英寸 0.197 - 1.19英寸 0.24 - 1.134英寸 0.27 - 1.165英寸 0.236 - 1.249在 0.278 - 2.221英寸
Max。操作压力 265酒吧 450酒吧 290巴 360酒吧 540巴 350酒吧
Max。操作压力 2910 psi 6500 psi 4220 psi. 5238 psi. 7800 psi. 5093 psi.
爆破压力 165 - 795巴 240 - 1350巴 207 - 870 bar 210 - 1080巴 300 - 1620巴 120 - 1,050 BAR
爆破压力 2400 - 8730 psi 3480 - 19,500 psi 3012-12,660 psi 3057 - 15714 psi 4200 - 23,400 psi 1746 - 15,279 psi
认证 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016 3.1可追溯性，EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, SAE J1401, SAE J1737, TS 16949:2016
工作温度范围 -73 - 260°C -73 - 260°C -73 - 260°C -73 - 260°C -73 - 260°C -73 - 260°C
工作温度范围 -100 - 500°f -100 - 500°f -100 - 500°f -100 - 500°f -100 - 500°f -100 - 500°f
弯曲半径 40 - 300mm 13 - 230毫米 20 - 260mm 20 - 270mm 11 - 210mm 18 - 1,200毫米
弯曲半径 1.625 - 11.875英寸 0.5 - 9 0.875 - 10.25 0.875 - 10.75英寸 0.5 - 8.25英寸 0.75 - 47.25
编织 单身的 单身的 单身的 双 双 双
封面 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶 三元乙丙橡胶，柔性PVC，海翠，尼龙II，沙林，硅橡胶
最终拟合 液压尾端配件，PTFE尾端配件 液压尾端配件，PTFE尾端配件 液压尾端配件，PTFE尾端配件 液压尾端配件，PTFE尾端配件 液压尾端配件，PTFE尾端配件 液压尾端配件，PTFE尾端配件
真空抵抗 耐-0.9 bar真空 耐-0.9 bar真空

材料的建筑

衬管 抗静电聚四氟乙烯，HPG聚四氟乙烯，天然聚四氟乙烯
金属丝编织 芳纶纤维，不锈钢
