概述

药物n和x

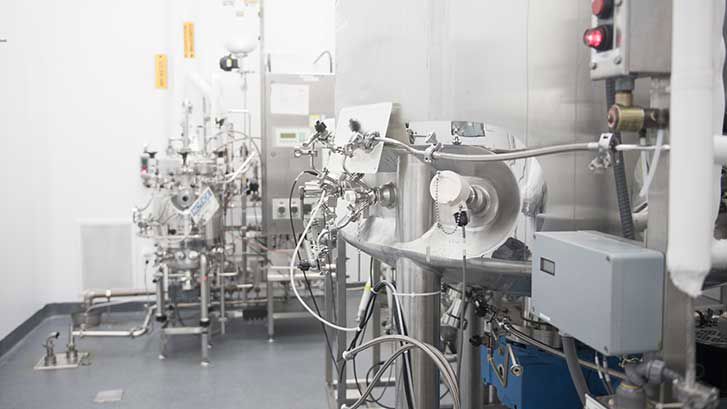

用于生物技术和药物流体转移的PTFE衬里软管

用于替代制药、化工和食品加工流体传输应用中的硅橡胶传输软管，制药N和X软管光滑内径，并能承受反复的高压灭菌器循环。

特点和优惠

  • 在需要完全内部耐化学性的应用场合，替换硅橡胶软管
  • 平滑孔，用于不间断的流体流动和易于清洁
  • 非常灵活，但扭结的自然或防静电PTFE衬里
  • 带有激光蚀刻卡套的无衬里端配件的范围，用于最终的可追溯性
  • 完全封装的卫生标签系统可用
  • 适用于COP浸泡，CIP和SIP清洁的组件，以及广泛的高压釜灭菌循环

技术总结

名义孔径 6.4 - 80mm
名义孔径 0.25 - 3英寸
外径 11.6 - 92.8 mm
外径 0.456 - 3.654英寸
最大限度。运营压力 80巴
最大限度。运营压力 1160 psi
认证 (EU) 10/2011, 3.1溯源性，3-A 62-02, ATEX, EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI
工作温度范围 -73 - 204°c
工作温度范围 -100 - 400°f
弯曲半径 19 - 350毫米
弯曲半径 0.75 - 13.78英寸
编织 无，不锈钢
覆盖 硅橡胶

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

分享

性能

性能

Pharmaline N的规格

名义软管孔径 实际软管孔径 螺旋线 盖板外径 最小弯曲半径 *最大工作压力 爆破压力 每单位长度的重量
在 毫米 在 毫米 在 毫米 在 毫米 ψ 酒吧 ψ 酒吧 LB / FT. kg / mtr.
1/4. 6.4 0.260 6.6 - 0.460 11.6 3./4. 19. 1,160. 80 4,641 320. 0.11 0.17
3./8. 9．5 0.382 9．7 - 0.610 15.5 1 25. 1,015 70 4061年 280 0.14 0.22
1/2 12.7 0.516 13．1 ✔ 0.845 21.4 11/2 38. 870. 60 3480年 240. 0.25 0.37
5./8. 16.0 0.638 16．2 ✔ 0.990. 25.2 2 50 725. 50 2,900 200. 0.35 0.52
3./4. 19.0 0.760. 19.3 ✔ 1.120 28．5 21/2 63 655. 45. 2,610 180 0.42 0.65
1 25.4 1.012 25.7 ✔ 1.455. 37.0 4. 100. 580. 40 2320年 160 0.57 0.88
11/4. 32.0 1.268 32.2 ✔ 1.755 44.6 5.1/4. 130. 510. 35. 2,030 140. 0.85 1.30
11/2 38.0 1.516 38.5 ✔ 2.035 51.7 6.70 170 435. 30. 1,740. 120. 1.14 1.70
2 50.0 2.012 51.1. ✔ 2.580 65.6 8.27 210. 405. 28. 1,624 112. 1.58 2.36
21/2 65.0 2.508 63.7 ✔ 3.169 80.5 11.81 300 290 20. 1100年 80 2.41 3.59
3. 80.0 3.024. 76.8 ✔ 3.654 92.8 13.78 350. 218. 15. 870. 60 2.96 4.40
*最大工作压力随温度而变化。软管组件的最大工作压力（MWP）仅限于两个端部配件中的任何一个的最低MWP，或软管本身如上所列。随着工作温度的增加，软管的MWP降低，请咨询AFLEX软管以进行指导。

Pharmaline X的规格

名义软管孔径 实际软管孔径 螺旋线 盖板外径 最小弯曲半径 †最大工作压力 爆破压力 每单位长度的重量
在 毫米 在 毫米 在 毫米 在 毫米 ψ 酒吧 ψ 酒吧 LB / FT. kg / mtr.
1/4. 6.4 0.260 6.6 - 0.456 11.6 11/4. 30. 109. 7.5 435. 30. 0.06 0.09
3./8. 9．5 0.382 9．7 - 0.610 15.5 11/2 38. 87 6.0 348. 24. 0.09 0.14
1/2 12.7 0.516 13．1 ✔ 0.845 21.4 23./8. 60 84 5.8 334. 23. 0.21 0.32
5./8. 16.0 0.638 16．2 ✔ 0.990. 25.2 21/2 64 72 5.0 290 20. 0.19 0.29
3./4. 19.0 0.760. 19.3 ✔ 1.120 28．5 3. 75 72 5.0 290 20. 0.37 0.55
1 25.4 1.012 25.7 ✔ 1.455. 37.0 4.3./4. 120. 60 4.0 240. 16. 0.44 0.81
11/4. 32.0 1.268 32.2 ✔ 1.755 44.6 5.1/2 140. 43. 3.0 175 12. 0.50 0.75
11/2 38.0 1.516 38.5 ✔ 2.035 51.7 7. 180 29. 2.0 116. 8. 0.74 1.11
2 50.0 2.012 51.1. ✔ 2.580 65.6 12. 300 29. 2.0 116. 8. 1.28 1.91
†最大工作压力不随温度而变化

规格

技术规格

Pharmaline N Pharmaline X.
名义孔径 6.4 - 80mm 6.4 - 50毫米
名义孔径 0.25 - 3英寸 0.25 - 2
实际的孔径 6.8 - 76.8毫米 6.8 - 51.6毫米
实际的孔径 0.27 - 3.024 0.27 - 2.031英寸
长度 15 - 30米 30米
外径 11.6 - 92.8 mm 11.6 - 65.6毫米
外径 0.46 - 3.654 0.456 - 2.58
最大限度。运营压力 80巴 7.5条
最大限度。运营压力 1160 psi 109 psi.
爆破压力 60 - 320 bar 8 - 30bar
爆破压力 870 - 4,641 psi 116 - 435 psi
认证 (EU) 10/2011, 3.1溯源性，3-A 62-02, ATEX, EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI (EU) 10/2011, 3.1溯源性，3-A 62-02, ATEX, EN16643:2016, FDA(材料)，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI
工作温度范围 -73 - 204°c -73 - 204°c
工作温度范围 -100 - 400°f -100 - 400°f
弯曲半径 19 - 350毫米 30 - 300毫米
弯曲半径 0.75 - 13.78英寸 1.25 - 12
编织 不锈钢 没有一个
覆盖 硅橡胶 硅橡胶
结束拟合 BSP 60°锥形座座母配件，凸轮和沟槽配件，凹槽立管配件，JIC配件，NPT和BSPT配件，PTFE浸管配件，旋转法兰配件 BSP 60°锥形座座母配件，凸轮和沟槽配件，凹槽立管配件，JIC配件，NPT和BSPT配件，PTFE浸管配件，旋转法兰配件
标签选项 颜色编码，标准，Streamline标记 颜色编码，标准，Streamline标记
真空电阻 耐真空-0.9 bar高达150°C(302°F) 耐真空-0.9 bar高达150°C(302°F)

建筑材料

螺旋线 不锈钢316.
衬垫管 抗静电PTFE，天然PTFE
钢丝编织 不锈钢
