阀门,连接器
ASEPCONNECT™内联
概述

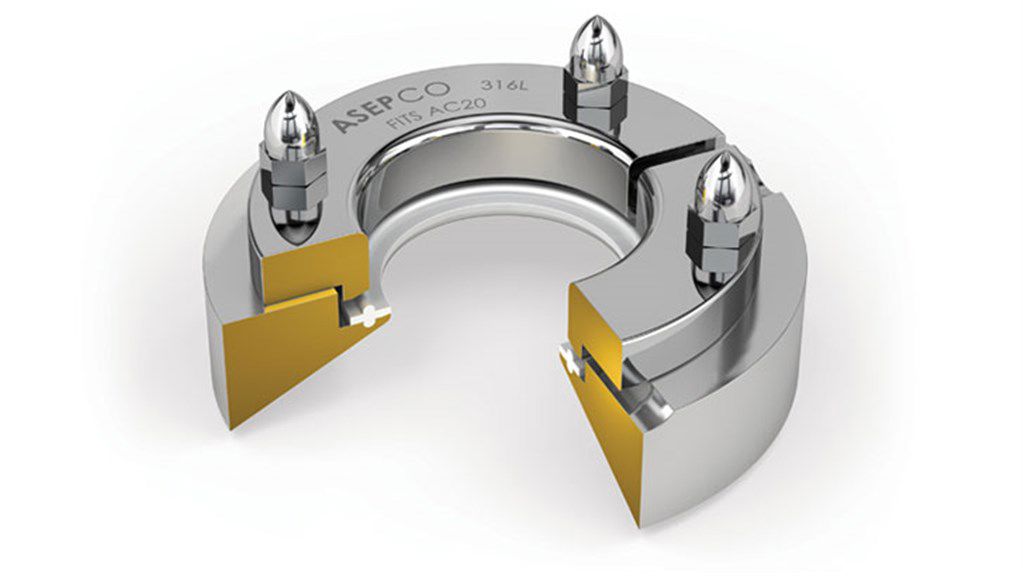

ASEPCONNECT™内联连接器
ASEPCO紧耦合连接器用于将嵌入式探头和仪器连接到工艺线。它们比其他替代品更容易安装和清洗，并具有ASEPCO的专利无菌密封，这是基于您在我们的阀门中发现的同样可靠的密封。
特性和好处
- 专利密封面，提高密封垫封边，消除泄漏
- 用于关键无菌处理应用的清洁、无菌设计
- 易于放置、密封和检查，从而降低维护成本
- 无缝设计消除了死管和接头泄漏
- 蒙乃尔螺柱在维护期间防止磨损
- 用于破裂盘的间隙槽
- 选配一体化阀门，便于灭菌
技术总结
| 越来越多的类型 | 冲洗 |
| 连接 | Tri-clamp组件连接 |
| 工作温度范围 | -80 - 200°c |
| 工作温度范围 | -112 - 392°f |
| 表面光洁度的选项 | Max 10 micro-inch Ra(0.25µm Ra)， Max 15 micro-inch Ra(0.375µm Ra)， Max 20 micro-inch Ra(0.5µm Ra) |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
规范
技术规格
| ASEPCONNECT内联 | |
|---|---|
| 越来越多的类型 | 冲洗 |
| 大小 | 1.0”,1.5”,2.0” |
| 连接 | Tri-clamp组件连接 |
| 操作表压力范围 | -14.5 - 101.5 psig |
| 工作温度范围 | -80 - 200°c |
| 工作温度范围 | -112 - 392°f |
| 表面光洁度的选项 | Max 10 micro-inch Ra(0.25µm Ra)， Max 15 micro-inch Ra(0.375µm Ra)， Max 20 micro-inch Ra(0.5µm Ra) |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 1.81 - 2.36公斤 |
| 重量 | 4 - 5.2磅 |
维
| 大小 | 一个 | B | C | D |
|---|---|---|---|---|
| 英寸 | (毫米) | (毫米) | (毫米) | (毫米) |
| 1.50 | 1.64 (41.7) | 6.15 (156.2) | 0.50 (12.7) | 1.37 (34.8) |
| 2．00 | 2.13 (54.1) | 6.65 (168.9) | 0.50 (12.7) | 1.87 (47.5) |
| 大小 | Weirless大小 | 一个 | B | C | D |
|---|---|---|---|---|---|
| 英寸 | 英寸 | (毫米) | (毫米) | (毫米) | (毫米) |
| 1.50 | 0.50 | 1.64 (41.7) | 6.15 (156.2) | 0.50 (12.7) | 1.37 (34.8) |
| 2．00 | 0.50 | 2.13 (54.1) | 6.65 (168.9) | 0.50 (12.7) | 1.87 (47.5) |
| 1.50 | ０.７５ | 1.64 (41.7) | 6.15 (156.2) | 0.75 (19.1) | 1.37 (34.8) |
| 2．00 | ０.７５ | 2.13 (54.1) | 6.65 (168.9) | 0.75 (19.1) | 1.87 (47.5) |
材料的建筑
| 材料 | 哈氏合金，不锈钢316L，不锈钢AISI 316L，不锈钢AL-6XN |
控制
权重
| 大小 | ASEPCONNECT内联aixx - 0001 | ASEPCONNECT内联aixx - 0002 | ASEPCONNECT内联aixx - 0003 |
|---|---|---|---|
| 英寸 | 磅(公斤) | 磅(公斤) | 磅(公斤) |
| 1.50 | 4.0 (1.81) | 3.9 (1.77) | 4.6 (2.09) |
| 2．00 | 5.2 (2.36) | 4.8 (2.18) | 5.6 (2.54) |
文学
数据表
ASEPCO asepconnect数据表
PDF - 1.3 mb
