流体路径 - 配件

流体路径配件

安排演示
安排演示

概述

流体路径配件

Flexicon产品的流体路径附件包括：一系列灌装喷嘴，管连接器（PVDF或PP中的Y型连接器），管道，管歧管，填充架的重量和台式封盖机的一系列格式零件（包括瓶子用于各大直径的工具，用于压接盖板的头部，用于螺钉盖的封盖工具）。

特点和优惠

  • 填充喷嘴，用于从微量体积填充到超过5000毫升的卷
  • 用非滴灌阀，用γ辐射或高压灭菌或高压灭菌，不锈钢，气体吹扫，手持式，气动或填充喷嘴的灭菌
  • 无菌，准备使用单用流体路径
  • FDA USP类VI，FDA CFR 177.2510，BSE / TSE无管连接器
  • 管道的重量，以保持在产品罐底部的管
  • 激光焊接不锈钢管歧管，每个歧管有2或4个出口

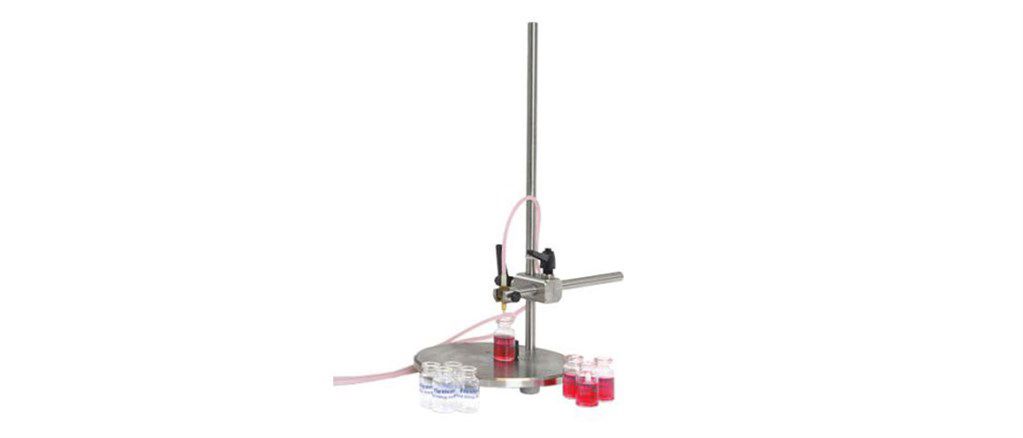

  • 不锈钢灌装架，用于将填充喷嘴保持在瓶子上方填充 - 高度从380毫米到750毫米

技术摘要

认证 BSE / TSE免费，FDA 21CFR177.1595，FDA 21CFR177.2415，FDA 21CFR177.2510，USP等级IV，USP类VI
伽玛稳定性 伽玛辐照消毒

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

分享

规格

技术规格

2管曼弗罗德 4管歧管 填充喷嘴 - 一次性PEI 100 灌装喷嘴 - 煤气吹扫 填充喷嘴 - 手持式 灌装喷嘴 - 不锈钢AISI316L 填充喷嘴 - 可通过伽马辐射或高压灭菌消毒 填充喷嘴 - 带非滴灌阀 填充喷嘴 - 带气动阀门 填充立场 歧管组件 管材的重量 Y-连接器聚丙烯 Y接口PVDF / KYNAR
尺寸 0.6-6.0 mm ID 0.6-6.0 mm ID 0.8-6.0 mm ID 1.3-5.1 mm ID 0.6-8.0 mm ID 0.6-8.0 mm ID 5.0-12.0 mm id. H380毫米 1“-1.5”孔 1.6-8.0 mm id. 1.2-10.2 mm id 1.2-4.8 mm id
认证 FDA 21CFR177.1595，USP类VI BSE / TSE免费，FDA 21CFR177.2415，USP类VI BSE / TSE免费，FDA 21CFR177.2510，USP类IV
伽玛稳定性 伽玛辐照消毒

方面

用于2个管的管连接器-Part号码 一个（OD）（mm） b（id）（mm）
84-081-106 0.6 1.0
84-081-110 1.0 1.5
84-081-116 1.6 2.1
84-081-132 3.2 3.8
84-081-145 4.5 5.5
84-081-160 6.0 7.0

方面

管连接器4管 - 部件号 一个（OD）（mm） b（id）（mm）
84-082-1​​06 0.6 1.0
84-082-1​​10 1.0 1.5
84-082-1​​16 1.6 2.1
84-082-1​​32 3.2 3.8
84-082-1​​45 4.5 5.5
84-082-1​​60 6.0 7.0

方面

规格
材料 PEI 1000（聚醚酰亚胺）
援助） B（OD） 填补卷 零件号
尺寸为mm Ø0,8 Ø2,2 0.5毫升 30-033-008
Ø1,2 Ø2,6 1.0毫升 30-033-012
Ø1,6 Ø3,0. 1.7毫升 30-033-016
Ø3,2 Ø4,6 6.5毫升 30-033-032
Ø4,8 Ø6,5. 12.0 ml. 30-033-048
Ø6,0. Ø8,0. 22.0 ml. 30-033-060
套装所有尺寸 30-700-053
遵守 FDA 21CFR§177.1595USP类VI
合规声明 - 2.1型ACC：DS / EN 10204 包括

方面

规格
材料 AISI 316L + Viton
C（ID） D（OD） 零件号
尺寸为mm Ø4,5. Ø5,3 30-031-050
Ø8,5. Ø10,1 30-031-090.
气体灌装喷嘴O形圈 54-020-116
喷嘴支架包括。手臂填充架 30-700-053
合规声明 - 2.1型ACC：DS / EN 10204 包括
零件号 描述
81-100-200. 填充架Ø12x H380 mm，用于填充喷嘴30-030-xxx
81-200-050 填充架ø20x H500 mm用于填充头30-200-xxx
81-200-000. 填充架ø20x H750 mm用于填充头30-200-xxx
30-700-053 用于填充喷嘴30-030-xxx，30-033-xxx和30-040-xxx的喷嘴支架臂。可以安装在所有填充架上。（包含在81-100-200）
30-710-052 喷嘴支架臂30-200-xxx。可以安装在所有填充架上。（包含在81-200-050和81-200-000中）

方面

规格
材料 AISI 316L.
援助） B（OD） 填补卷 零件号
尺寸为mm Ø1,3 Ø2,3 1.0毫升 30-015-020
Ø3,1. Ø4,0. 6.5毫升 30-015-040
Ø4,1 Ø5,0. 12.0 ml. 30-015-050
Ø5,1. Ø8,5＆6,0. 22.0 ml. 30-015-060
合规声明 - 2.1型ACC：DS / EN 10204 包括

方面

规格
材料 AISI 316L.
援助） B（OD） 填补卷 零件号
尺寸为mm Ø0,6 Ø1,0. 0.1毫升 30-030-006
Ø1,0. Ø1,5. 0.5毫升 30-030-010
Ø1,6 Ø2,1 1.7毫升 30-030-016
Ø3,2 Ø3,8. 6.5毫升 30-030-032.
Ø4,5. Ø5,5. 12.0 ml. 30-030-045.
Ø6,0. Ø7,0. 22.0 ml. 30-030-060
Ø8,0. Ø9,0. 35.0 ml. 30-030-080
套装所有尺寸 82-100-010
喷嘴支架包括。手臂填充架 30-700-053
合规声明 - 2.1型ACC：DS / EN 10204 包括

方面

规格
材料 AISI 316L和PEEK
援助） B（OD） 填补卷 零件号
尺寸为mm Ø0,6 Ø1,0. 0.1毫升 30-040-006.
Ø1,0. Ø1,5. 0.5毫升 30-040-010
Ø1,6 Ø2,1 1.7毫升 30-040-016
Ø3,2 Ø3,8. 6.5毫升 30-040-032.
Ø4,5. Ø5,5. 12.0 ml. 30-040-045.
Ø6,0. Ø7,0. 22.0 ml. 30-040-060
Ø8,0. Ø9,0. 35.0 ml. 30-040-080
喷嘴支架包括。手臂填充架 30-700-053
遵守 FDA USP，VIFDA类21 CFR部分177.2415，2008BSE / TSE免费
质量认证 包括

方面

规格
材料 AISI 316.
援助） B（OD） 填补卷 零件号
尺寸为mm Ø8,5. Ø6,0. 25.0毫升 30-200-085
Ø12,0. Ø8,0. 100.0毫升 30-200-120
Ø15,0. Ø10,0. 150.0 ml. 30-200-150
位置 零件号
1.2 - 丁腈橡胶阀板 30-200-086
1.2 A - PTFE（Teflon）阀板 30-200-084
1.3 - PTFE（Teflon）阀门插件 30-200-082
1.4 - 坚果 30-200-010
规格
材料 AISI 316.
一种 B（OD） C（ID） 填补卷 零件号
尺寸为mm 75. Ø8,0. Ø5,0. 25.0毫升 30-210-050
75. Ø10,0. Ø7,0. 50.0毫升 30-210-070
75. Ø12,0. Ø9,0. 150.0 ml. 30-210-090
35. Ø15,0. Ø10,0. 150.0 ml. 30-210-091
75. Ø16,0. Ø12,0. 300.0 ml. 32-210-120
喷嘴尖的净防止油脂时滴落 75. Ø12,0. Ø8,0. 100.0毫升 32-215-080
75. Ø16,0. Ø11,0. 300.0 ml. 32-215-110

方面

a =喷嘴身体
用来 零件号
一种 含有。气动控制箱 PD12，PD22，GD30 82-510-000.
A1 坚持不懈。气动控制箱 PF22，DF32，GF30 30-100-000.
B =管连接器
ID od 零件号
尺寸为mm 7. 10. 30-100-105
10. 13. 30-100-110
C =带外阀的填充喷嘴
ID od 长度的喷嘴 零件号
尺寸为mm 8. 10. 110/60 30-100-250
12. 14. 110/60 30-100-260
8. 10. 300/250 30-100-270
12. 14. 300/250 30-100-280
D =带内阀的喷嘴
尺寸为mm ID od 长度的喷嘴 零件号
6. 14. 110/63 30-100-208
7,5 14. 110/53 30-100-210
A / A1的备件
pos。 描述 零件号
1 喷嘴主体 30-100-005
2 手臂 30-700-050
3. 垫屋的房子 30-100-012
4. 垫圈 54-190-060
5. 圆柱体 30-100-010
6. 春天 30-100-015
7. 春天顶部 30-100-020
8 + 9 气缸 30-100-050
10. 垫圈 30-100-053
11. 垫圈 30-100-051

方面

夹具垫片 - 部件号 描述 ID（mm）
84-085-220 1“孔，丁腈 25.4
84-085-222 1½“孔，丁腈 38.1.
84-085-230 1“钻孔，硅胶 25.4
84-085-232 1½“孔，硅胶 38.1.

方面

管材的重量 - 部分号 a（id）（mm） B（OD）（mm）
30-032-016 1.6 2.1
30-032-032 3.2 3.8
30-032-045. 4.5 5.5
30-032-060 6.0 7.0
30-032-080 8.0 9.0

方面

y-connector与证书 - 部件号 一个（OD）（mm） b（id）（mm） 对于ID管（mm）
84-011-002. 2.4 1.2 0.5-0.8
84-011-004 3.6 1.8 1.2-1.6
84-011-006. 5.9 3.0 3.0-3.2.
84-011-008 7.2 3.6 3.2-4.8
84-011-010 9.5 4.8 4.8-6.5.
84-011-012 12.4 7.5 8.0-10.0
84-011-014 15.9 10.2 10.0-12.5.

方面

零件号 一个（OD）（mm） b（id）（mm） 对于ID管（mm）
84-012-002 2.4 1.2 0.5-0.8
84-012-004 3.6 1.8 1.2-1.6
84-012-006. 5.9 3. 3.0-3.2.
84-012-008 7.2 3.6 3.2-4.8
84-012-010 9.5 4.8 4.8-6.5.

建筑材料

材料 Kynar®，丁腈，丁腈橡胶，PEEK，PEI 1000（聚醚酰亚胺），聚丙烯，PTFE，PVDF，硅胶，不锈钢AISI 316L

文学

小册子

  1. 填充喷嘴手持（en）.pdf
    PDF - 209.3KB.
  2. 填充喷嘴气动阀（EN）.pdf
    PDF - 230.1KB.
  3. 填充喷嘴伽玛（en）.pdf
    PDF - 385.5KB.
  4. 填充喷嘴不锈钢（EN）.pdf
    PDF - 219.1KB.
  5. 填充喷嘴一次性（EN）.pdf
    PDF - 231.9KB.
  6. 填充喷嘴气体净化（EN）.pdf
    PDF - 232.9KB.
  7. 填充喷嘴非滴灌阀（EN）.pdf
    PDF - 252.5KB.

数据表

    手册

    1. Y接口PDVF / KYNAR销售手册（EN）.pdf
      PDF - 257.6KB.
    2. 管材的Flexicon重量（EN）.pdf
      PDF - 449.2KB.
    3. Y接口销售手册（EN）.pdf
      PDF - 345.7KB.
    4. Flexicon填充架（en）.pdf
      PDF - 57.3KB.
    5. Flexicon 2管歧管（EN）.pdf
      PDF - 224KB.
    6. Flexicon 4管歧管（EN）.pdf
      PDF - 232.1KB.
    7. Flexicon歧管组件（EN）.pdf
      PDF - 558KB.
