100系列pumpheads
概述
100系列单通道泵头

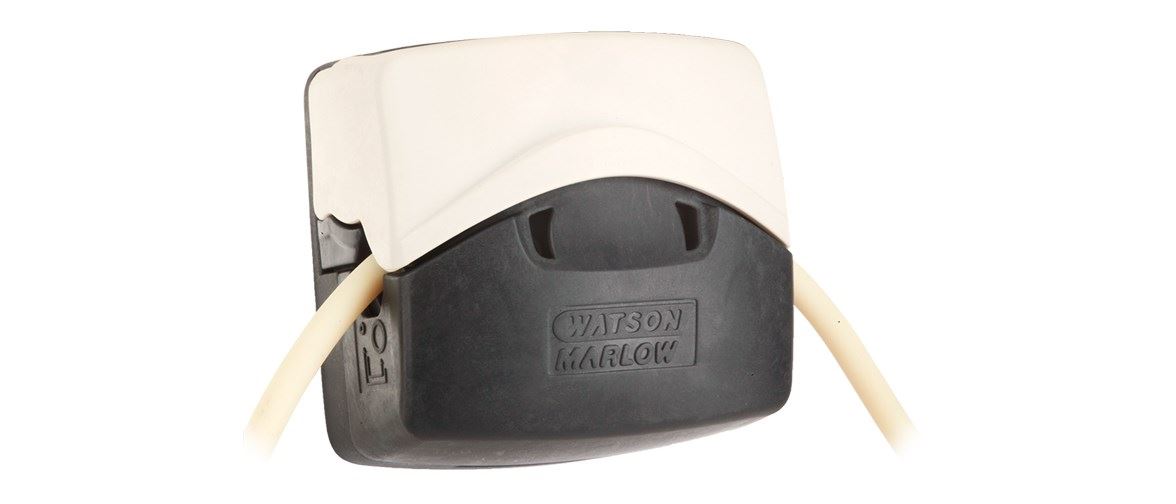

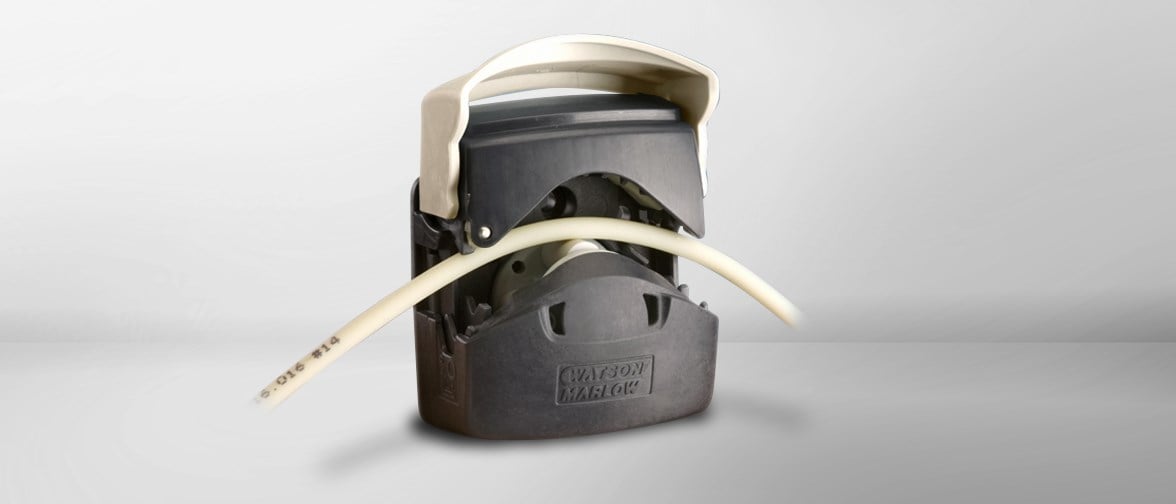

114DV单通道泵头
100系列集性能、实用性和设计于一体。凭借其标志性的翻盖设计，它是医疗设备、生物技术和诊断应用的行业标准OEM产品，在许多其他应用中也非常受欢迎。
100系列具有紧凑尺寸的准确，可重复和低脉冲流量，具有弹簧加载的轨道，以提供可用于标准和更高压力的压力控制。泵高度设计以提供长管寿命。提供各种颜色和选项，包括开/关闭传感器，旋转传感器和定制遮挡。
- 单通道应用的高精度和可重复流动
- 用于连续使用的流量高达340毫升/分钟，适用于间歇使用510毫升/分钟
- 高度灵活的七个管径尺寸在1.6毫米壁厚
- 无错误的管更换只需要几秒钟

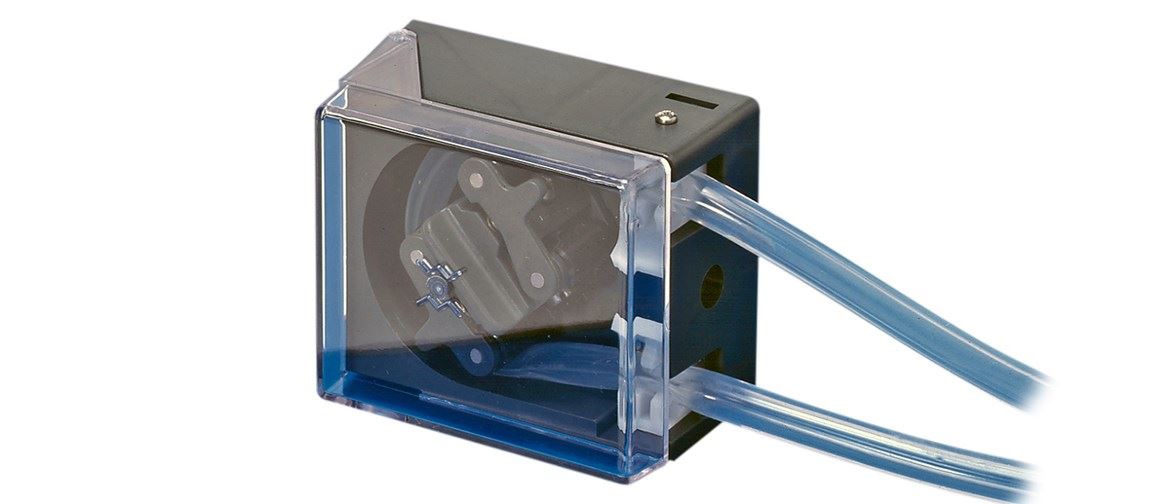

102 r低流量pumphead
102R低流量的灯头接受，无需调整，所有沃森 - 马车管口为0.5毫米至4.8mm内径，内径为1.6毫米壁厚。浮头具有弹簧加载的两个辊转子，适用于连续使用，可连续使用，可提供高达106ml / min的流速。
能够在任一方向上泵送，102R设置为顺时针旋转将产生更长的管寿命。逆时针旋转适用于泵送更大的压力。Pumphead可提供轨道材料和转子弹簧的选择，并且如果安装在用户的驱动器上，则适用于6毫米或8毫米的驱动轴。
所有102R散孔都有一种安装点和铰接的防碎透明聚碳酸酯防护液，以便易于进入管材变化。
还可以提供快速连接器，代替簧管夹。
- 低流量紧凑的浮渣
- 弹簧辊设计，用于更长的管寿命和精确的流速
- 易于连续管装
- 高达106毫升/最小的连续流动
- 高达212毫升/分钟的间歇流量
- 泵头可接受5个孔径的管道，流量范围为0.02 ml/min至212 ml/min
技术总结
| Max。流量连续 | 340毫升/分钟 |
| 工作温度范围 | -10 - 45°C |
| 泵型号 | 下套管,面板安装 |
| 重量 | 0.1公斤 |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
性能
性能
114dv pumphead.
| 114瓦姆薄疱，连续1.6mm壁管 - 流量速率（ml / min） | ||||
|---|---|---|---|---|
| 速度(转速) | ||||
| 管孔(毫米) | （ML / REV） | One hundred. | 400 | 600（间歇性） |
| 0．5 | 0.02 | 2.2 | 9．1 | 13．5 |
| ０．８ | 0.04 | 4.3 | 17 | 26 |
| 1．6 | 0.14 | 14 | 56 | 84 |
| 2.4 | 0.29 | 29 | 115 | 175 |
| 3.2 | 0.47 | 47.5 | 190 | 285 |
| 4.0 | 0.67 | 67 | 270 | 405. |
| 4.8 | 0.85 | 85 | 340 | 510. |
| 自定义选项 |
|---|
| Pumphead选项 |
| 没有可见的旋转 - 覆盖孔 |
| 逻辑关闭开关和旋转传感器 |
| 自定义颜色 |
| 薄壁油管模型 |
| 自定义遮挡设置 |
102 r pumphead
| 102R低流量泵头，用于连续1.6mm壁管，流量(ml/min) | |||
|---|---|---|---|
| 速度(转速) | |||
| 管孔(毫米) | （ML / REV） | 65 | 130 |
| 0．5 | 0.02 | 1.38 | 2.76 |
| ０．８ | 0.05 | 3.22 | 6.44 |
| 1．6 | 0.22 | 14．0 | 28.0 |
| 3.2 | 0.81 | 52.0 | 104 |
| 4.8 | 1.66 | 106 | 212 |
| 1.6毫米壁管 | |||||
|---|---|---|---|---|---|
| 生(毫米) | 0．5 | ０．８ | 1．6 | 3.2 | 4.8 |
| 最大连续速度（rpm） | 65 | 65 | 65 | 65 | 65 |
| 最大间歇转速(rpm) | 130 | 130 | 130 | 130 | 130 |
| 带硅胶管(标准弹簧顺时针旋转) | |||||
| 所需扭矩可达0.5bar (kg cm) | 1．1 | 1．1 | 1．2 | 1．5 | 1．8 |
| 所需扭矩可达1bar (kg cm) | 1．2 | 1．2 | 1.25 | 1．8 | 2.1 |
| 最大压力(bar) | 3.0 | 3.0 | 3.0 | 1．0 | 1．0 |
| 带马普雷内管(硬弹簧顺时针旋转) | |||||
| 所需扭矩可达0.5bar (kg cm) | 3.5 | 3.5 | 3.6 | 4.2 | 4.6 |
| 最大压力(bar) | 1．6 | 1．6 | 1．6 | 1．6 | 1．6 |
规格
技术规格
| 114dv pumphead. | 102 r pumphead | |
|---|---|---|
| 数量的渠道 | 1 | 1 |
| 数量的滚筒 | 4. | 2 |
| Max。流量连续 | 340毫升/分钟 | 106毫升/分钟 |
| Max。流量间歇 | 510毫升/分钟 | 212毫升/分钟 |
| Max。连续操作速度 | 400转 | 65转 |
| Max。间歇操作速度 | 600转 | 130 rpm. |
| 操作扭矩 | 0.25 N m | |
| 工作温度范围 | -10 - 45°C | |
| 泵型号 | 下套管,面板安装 | 下套管,面板安装 |
| 重量 | 0.1公斤 | |
| 兼容油管内径 | 0.5,0.8,1.6,2.4,3.2,4,4.8 mm | 0.5,0.8,1.6,3.2,4.8 mm |
| 兼容油管壁厚 | 1.6毫米 |
114dv散尺寸
建筑材料
| 轴承 | 不锈钢 |
| 浮石体组件 | Grilamid PA12, IXEF PARA |
| 浮渣卫兵 | 聚碳酸酯 |
| Pumphead跟踪 | 缩醛共聚物（Kematal），PVDF，不锈钢 |
| Pumphead滚子组件 | MoS2填充尼龙6 (Nylatron)， PTFE填充PBT |
| Pumphead转子组件 | IXEF（聚亚芳基），IXEF帕拉 |
列出的信息涵盖了完整的范围。有关各个模型/组件的详细规格，请参阅用户手册或联系WMFTG代表。
文学
数据表
114 pumphead datasheet (EN).pdf
PDF - 282.6KB.102R Pumphead Datasheet（en）.pdf
PDF - 248.4 kb
手册
114 Pumpheads手册（EN）.pdf
PDF - 1.6 mb
订单信息
产品代码
114年dv pumpheads
| 描述 | 部分代码 |
|---|---|
| 114DV标准浮雕 | 013.5000.00A |
| 114DVP +压力浮渣 | 013.5000.P0A |
管道订购码114dv和114dvp散孔
| 生/墙 | 南里尔 | Marprene | Bioprene | STA-PURE PFL | PVC* |
|---|---|---|---|---|---|
| 0.5/1.6毫米 | 913.A005.016 | 902.0005.016 | 933.0005.016 | ||
| 0.8 / 1.6mm | 913. a008.016 | 902.0008.016 | 933.0008.016 | ||
| 1.6/1.6毫米 | 913. a016.016 | 902.0016.016 | 933.0016.016. | 965.0016.016 | E3603.016.16 |
| 2.4 / 1.6mm | 913.A024.016 | 902.0024.016 | 933.0024.016 | ||
| 3.2/1.6毫米 | 913. a032.016 | 902.0032.016 | 933.0032.016 | 965.0032.016 | E3603.032.16 |
| 4.0 / 1.6mm | 933.0040.016 | E3603.040.16 | |||
| 4.8 / 1.6mm | 913.A048.016 | 902.0048.016 | 933.0048.016 | 965.0048.016 | E3603.048.16 |
| 生/墙 | 氯丁烯* | STA-PURE电脑 | |||
| 0.5/1.6毫米 | |||||
| 0.8 / 1.6mm | 920.0008.016 | ||||
| 1.6/1.6毫米 | 920.0016.016 | 960.0016.016 | |||
| 2.4 / 1.6mm | |||||
| 3.2/1.6毫米 | 920.0032.016 | 960.0032.016 | |||
| 4.0 / 1.6mm | |||||
| 4.8 / 1.6mm | 920.0048.016 | 960.0048.016 |
*仅推荐114dvp +压力散纹
102R散孔
| 用于6mm传动轴 | 适合 | 部分代码 |
|---|---|---|
| 凯玛塔尔轨道与标准弹簧 | 铂固化硅氧烷/氯丁橡胶 | 013.2001.000 |
| 带硬弹簧的血清轨道 | Marprene / PVC | 013.2011.000 |
| 带标准弹簧的PVDF轨道 | 铂固化硅氧烷/氯丁橡胶 | 013.3001.000 |
| 硬弹簧PVDF轨道 | Marprene / PVC | 013.3011.000 |
| 8毫米传动轴 | 适合 | 部分代码 |
| 凯玛塔尔轨道与标准弹簧 | 铂固化硅氧烷/氯丁橡胶 | 013.2101.000 |
| 带硬弹簧的血清轨道 | Marprene / PVC | 013.2111.000 |
| 带标准弹簧的PVDF轨道 | 铂固化硅氧烷/氯丁橡胶 | 013.3101.000 |
| 硬弹簧PVDF轨道 | Marprene / PVC | 013.3111.000 |
