概述

630系列工艺泵

630系列过程泵提供四个驱动选项，彩色显示和直观的菜单结构，提供视觉状态指示和最小的按键。

流量从0.001 L/min (0.0002 USGPM)到18 L/min (4.76 USGPM)，取决于型号和泵头/油管选项。

泵头选项可作为标准(其他可根据要求):

  • 620R泵头用于连续油管
  • 管道元件用620RE和620RE4泵头
  • 620L和620LG双通道低脉冲散孔

特点和优惠

  • 远程模拟/数字，RS232，RS485，PROFIBUS，SCADA和EtherNet / IP™控制选项
  • 可伸缩滚轮，用于易管载荷和坚固的工具可锁定后卫
  • 2650:1速度控制范围从0.1到265 RPM在0.1 RPM增量
  • 可提供IP31 (NEMA 2)和IP66 (NEMA 4X)套管泵
  • 键盘采用3级安全PIN锁
  • 各种管尺寸和材料
  • 双电压，115 V / 230 V 50/60 Hz
  • 一分钟的维护

技术总结

Max。流量 18 L / min
分钟流量 0.001升/分钟
Max。流量 301 USBPH.
分钟流量 0.02 USGPH
驱动速度控制比 2650:1
工作温度范围 5 - 40°c
工作温度范围 41 - 104°F
控制类型 EtherNet/IP™，Profibus，远程模拟/数字，RS232, RS485, SCADA
推动标准 CE，CETLUS，C-Tick，IRAM，NSF / ANSI 61（用于MARPRENE管和装载元件）
驾驶入口评级 IP31，IP66，NEMA 2，NEMA 4X
驱动电源 100-120 V / 200-240 V 1PH 50/60 Hz 250 VA
兼容油管内径 6.4, 8, 9.6, 12, 12.7, 15.9, 16, 17毫米

技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。

分享

性能

连续油管的泵头

620 r pumphead

  • 用于连续3.2毫米壁管的双辊散毛
管径和流量- L/min (USGPH)
管材料 速度 6.4mm. 9.6毫米 12.7mm. 15.9毫米
Marprene®TL, Bioprene®TL 0.1-265RPM. 0.001-3.4（0.02-53.9） 0.003 - -6.6 (0.05 - 105) 0.004-11（0.06-174） 0.005-12（0.08-190）
Pumpsil® 0.1-265RPM. 0.001-3.2（0.02-50.7） 0.003 - -7.2 (0.05 - 114) 0.004-11（0.06-174） 0.01-15（0.16-238）
Gore®Sta-pure®泵管 - 系列PFL，氯丁橡胶 0.1-265RPM. 0.001-3.2（0.02-50.7） 0.003 - -6.6 (0.05 - 105) 0.004-11（0.06-174） 0.006 -16年(0.1 - 254)

Loadsure Element Dubining的Pumpheads

620RE / RE4 Pumpheads

  • RE-two-roller pumphead
  • re4 -四辊低脉冲泵头
  • LoadSure元件用于快速释放工业或卫生三钳连接
管径和流量- L/min (USGPH)
管材料 速度 12毫米 17毫米
Marprene TM, Bioprene TM 0.1-265RPM. 0.004-11（0.06-174） 0.01 -16年(0.16 - 254)
Marprene®TL, Bioprene®TL 0.1-265RPM. 0.004-11（0.06-174） 0.01-18（0.16-285）
Pumpsil® 0.1-265RPM. 0.004-10（0.06-159） 0.01 -16年(0.16 - 254)
Gore®Sta-pure®泵管 - 系列PFL，氯丁橡胶 0.1-265RPM. 0.004-11（0.06-174） 0.01-19（0.16-301）
620Re4管孔和流速 - L / min（USGPH）
管材料 速度 12毫米 17毫米
Marprene TM, Bioprene TM 0.1-265RPM. 0.003 - -8.3 (0.05 -132) -11 - 0.004 -174 (0.06)
Marprene®TL, Bioprene®TL 0.1-265RPM. 0.003 - -8.3 (0.05 -132) 0.005-12（0.08-190）
Pumpsil® 0.1-265RPM. 0.003 - -8.7 (0.05 -138) -11 - 0.004 -174 (0.06)
Gore®Sta-pure®泵管 - 系列PFL，氯丁橡胶 0.1-265RPM. 0.003-9（0.05-143） 0.005-13（0.08-206）

低脉冲pumpheads

620 l / LG

  • 双信道低脉冲pumpheads
管径和流量- L/ min (USGPH) Y元素油管 连续油管(每个通道流量-最多2个通道)
管材料 速度 8.0mm. 12.0毫米 16.0mm. 8.0mm. 12.0毫米 16.0mm.
Pumpsil® 0.1-265RPM. 0.002 - -4.4 (0.03 - -69.7) 0.003 - -8.5 (0.05 -135) 0.005 - -11.5 (0.08 -182) 0.001 - -2.2 (0.02 - -34.9) 0.002 - -4.3 (0.03 - -68.2) 0.003-5.8（0.05-91.9）
Marprene®，BioPrene®. 0.1-265RPM. 0.002 - -4.5 (0.03 - -71.3) 0.003 - -8.0 (0.05 -127) 0.005 - -11.3 (0.08 -179) 0.001 - -2.3 (0.02 - -36.5) 0.002-4.0（0.03-63.4） 0.003-5.7（0.05-90.3）
氯丁橡胶 0.1-265RPM. 0.002-4.6（0.03-72.9） 0.003 - -7.7 (0.05 -122) 0.005 - -13.3 (0.08 -211) 0.001 - -2.3 (0.02 - -36.5) 0.002 - -3.9 (0.03 - -61.8) 0.003 - -6.7 (0.05 -106)
GORE®STA-PURE®泵管系列PFL，GORE®STA-PUR®泵管系列PC（仅限620LG Pumphead） 0.1-265RPM. 0.002 - -5.2 (0.03 - -82.4) 0.003 - -9.0 (0.05 -143) 0.005 - -12.4 (0.08 -197) 0.001-2.6（0.02-41.2） 0.002 - -4.5 (0.03 - -71.3) 0.003 - -6.7 (0.05 -106)

规格

技术规格

驾驶620r散纹 驾驶620重散 驱动采用620RE4泵头 620L泵头驱动 驱动与620LG泵头
泵头滚轮数 2 2 4.
管道的泵头数 1 1 1 2 2
Max。流量 16 L / min 18 L / min 13 L / min 13.3升/分钟 13.3升/分钟
分钟流量 0.001升/分钟 0.004 L / min 0.003升/分钟 0.002 L / min 0.002 L / min
Max。流量 254年USGPH 301 USBPH. 206年USGPH 211年USGPH 211年USGPH
分钟流量 0.02 USGPH 0.06 USGPH 0.05 USBPH. 0.03 USGPH 0.03 USGPH
Max。流量 4.76 USGPM 4.76 USGPM 4.76 USGPM 4.76 USGPM 4.76 USGPM
分钟流量 0.0002 USGPM 0.0002 USGPM 0.0002 USGPM 0.0002 USGPM 0.0002 USGPM
驱动速度控制比 2650:1 2650:1 2650:1 2650:1 2650:1
开车的速度 0.1 - 265 RPM 0.1 - 265 RPM 0.1 - 265 RPM 0.1 - 265 RPM 0.1 - 265 RPM
工作温度范围 5 - 40°c 5 - 40°c 5 - 40°c 5 - 40°c 5 - 40°c
工作温度范围 41 - 104°F 41 - 104°F 41 - 104°F 41 - 104°F 41 - 104°F
重量 19.6 - 20.5公斤 19.6 - 20.5公斤 20.1 - 21公斤 24.3 - 25.2千克 24.3 - 25.2千克
重量 43.2 - 45.2磅 43.2 - 45.2磅 44.3 - 46.3磅 53.6 - 55.6磅 53.6 - 55.6磅
驱动重量 16.5, 17.4公斤 16.5, 17.4公斤 16.5, 17.4公斤 16.5, 17.4公斤 16.5, 17.4公斤
驱动重量 36.4、38.5磅 36.4、38.5磅 36.4、38.5磅 36.4、38.5磅 36.4、38.5磅
NEMA模块重量 0.9千克 0.9千克 0.9千克 0.9千克 0.9千克
NEMA模块重量 2磅 2磅 2磅 2磅 2磅
控制类型 EtherNet/IP™，Profibus，远程模拟/数字，RS232, RS485, SCADA EtherNet/IP™，Profibus，远程模拟/数字，RS232, RS485, SCADA EtherNet/IP™，Profibus，远程模拟/数字，RS232, RS485, SCADA EtherNet/IP™，Profibus，远程模拟/数字，RS232, RS485, SCADA EtherNet/IP™，Profibus，远程模拟/数字，RS232, RS485, SCADA
驱动控制选项 BP，BPN，Du，Dun，Dus，En，Enn，S，Sn，U，Un，US BP，BPN，Du，Dun，Dus，En，Enn，S，Sn，U，Un，US BP，BPN，Du，Dun，Dus，En，Enn，S，Sn，U，Un，US Bp, BpN, Du, DuN, En, EnN Bp, BpN, Du, DuN, En, EnN
推动标准 CE，CETLUS，C-Tick，IRAM，NSF / ANSI 61（用于MARPRENE管和装载元件） CE，CETLUS，C-Tick，IRAM，NSF / ANSI 61（用于MARPRENE管和装载元件） CE，CETLUS，C-Tick，IRAM，NSF / ANSI 61（用于MARPRENE管和装载元件） CE，CETLUS，C-Tick，IRAM，NSF / ANSI 61（用于MARPRENE管和装载元件） CE，CETLUS，C-Tick，IRAM，NSF / ANSI 61（用于MARPRENE管和装载元件）
驾驶入口评级 IP31，IP66，NEMA 2，NEMA 4X IP31，IP66，NEMA 2，NEMA 4X IP31，IP66，NEMA 2，NEMA 4X IP31，IP66，NEMA 2，NEMA 4X IP31，IP66，NEMA 2，NEMA 4X
开车的湿度 （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％
传动噪音 < 70 db (A)在1 m < 70 db (A)在1 m < 70 db (A)在1 m < 70 db (A)在1 m < 70 db (A)在1 m
Max。高度 2000年 2000年 2000年 2000年 2000年
驱动电源 100-120 V / 200-240 V 1PH 50/60 Hz 250 VA 100-120 V / 200-240 V 1PH 50/60 Hz 250 VA 100-120 V / 200-240 V 1PH 50/60 Hz 250 VA 100-120 V / 200-240 V 1PH 50/60 Hz 250 VA 100-120 V / 200-240 V 1PH 50/60 Hz 250 VA
兼容油管内径 6.4, 9.6, 12.7, 15.9毫米 12、17毫米 12、17毫米 8 12 16毫米 8 12 16毫米

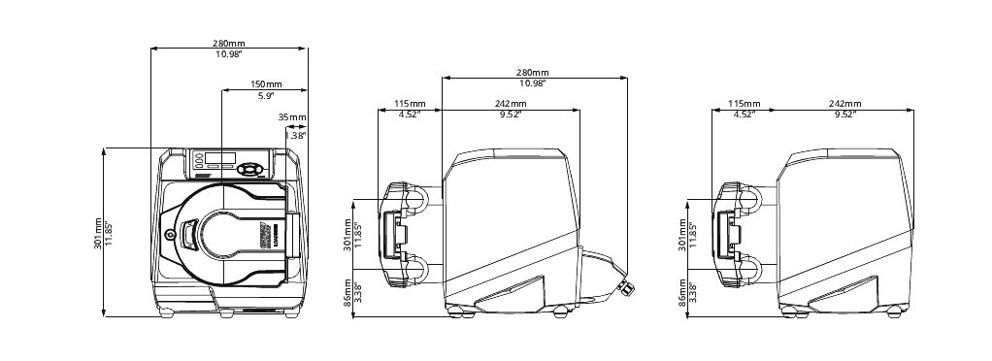

尺寸采用620R/RE/RE4泵头

620L / LG Pumpheads的尺寸

建筑材料

轴承 碳钢
驱动轴 不锈钢440C.
驱动生活环境调查 压力压铸铝LM24，压力压铸铝LM6
开个案涂层 外级聚酯粉末涂料
导辊组件 MoS2填充尼龙6(尼龙尼龙)，不锈钢303，不锈钢316
驱动键盘/人机界面 聚酯纤维
Pumphead正面/背面板 铝合金HS30
驱动后落料板 不锈钢316
浮石体组件 聚酯环氧粉
Pumphead警卫 全体预处理，外级聚酯粉末涂层，压力压铸铝LM24
Pumphead滚子组件 Fortron 1140L4 (PPS)， MoS2填充尼龙6 (Nylatron)，不锈钢303，不锈钢316
Pumphead转子组件 HE30, Dupont Hytrel G5544, Fortron 1140L4 (PPS)
Pumphead跟踪 NS4铝合金阳极氧化，粉末涂层铝LM24
纺锤波 不锈钢303 s31
开关板 ABS pa - 765
管夹组装 铝合金HE30，聚丙烯

列出的信息涵盖了完整的范围。有关各个模型/组件的详细规格，请参阅用户手册或联系WMFTG代表。

控制

控制选项

关键是泵的驱动模式
630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
标准 标准IP66 / NEMA 4X 普遍的 通用IP66 / NEMA 4X 数字普遍 数字通用IP66 / NEMA 4X 巴士泵/ PROFIBUS 母线泵/ Profibus IP66 / NEMA 4X 通用SCADA / IP66 / NEMA 4X 数字通用SCADA / IP66 / NEMA 4X 以太网/ IP 以太网/ IP / IP66 / NEMA 4X
手动
泵的传动 630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
直观的键盘和彩色显示 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
流量或速度显示的选择 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
全校准选择流量单位 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
MemoDose函数 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
自动重启设备 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
泄漏检测 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
远程控制
泵驱动 630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
可配置启动/停止，检漏仪和压力开关输入通过触点闭合或5V TTL或24V工业逻辑 ✔ ✔ ✔ ✔
可配置启动/停止，泄漏检测器和压力开关输入110V工业逻辑 ✔ ✔
可配置启动/停止和检漏仪输入通过触点闭合或5V TTL或24V工业逻辑
注:不含压力开关		 ✔ ✔
方向更改和自动/手动切换通过联系闭合或5V TTL或24V工业逻辑输入输入 ✔ ✔ ✔ ✔
通过110V工业逻辑切换方向和自动/手动切换输入 ✔ ✔
MemoDose的远程操作(脚/手开关或逻辑输入) ✔ ✔ ✔ ✔
四个可配置的数字状态输出通过24V, 30W继电器 ✔ ✔
四个可配置的数字状态输出通过110V继电器 ✔ ✔
菜单可配置逻辑输出 ✔ ✔
远程压力/流量传感器 ✔ ✔
模拟速度控制
泵驱动 630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
完全可配置的输入;0-10V或4-20mA ✔ ✔ ✔ ✔ ✔ ✔
模拟输出;0-10V, 4-20mA ✔ ✔ ✔ ✔ ✔ ✔
键盘/模拟输入缩放(更换隔膜泵) ✔ ✔ ✔
Tacho频率输出;0-991Hz. ✔ ✔ ✔ ✔
2x传感器输入4-20mA* ✔ ✔

*支持的第三方压力/流动传感器的范围 - 咨询出名单的工厂

安全
泵驱动 630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
3级安全PIN锁 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
网络通信
泵驱动 630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
RS485网络控制 ✔ ✔
RS232网络控制 ✔
数字泵命令（PROFIBUS / EtherNet / IP）
泵驱动 630年代 630 sn 630 u 630年联合国 630年杜 630DUN 630个基点 630BPN. 630年美国 630dus. 630年在 630年新奥集团
Profibus DP V0 ✔ ✔
通信速度从9.6 kbits/s到12000 kbits/s ✔ ✔
波特率(MBPS) 10/100全/半双工 ✔ ✔
自动检测总线速度 ✔ ✔ ✔ ✔
速度设定值 ✔ ✔ ✔ ✔
速度反馈 ✔ ✔ ✔ ✔
流程校准功能 ✔ ✔ ✔ ✔
小时运行 ✔ ✔ ✔ ✔
革命柜台 ✔ ✔ ✔ ✔
泄漏检测 ✔ ✔ ✔ ✔
低液面报警器 ✔ ✔ ✔ ✔
诊断反馈 ✔ ✔ ✔ ✔
以太网/ IP ✔ ✔
设备电平环(DLR) ✔ ✔
流量占总人员 ✔ ✔

文学

宣传册

  1. 卫生工艺泵(EN).pdf
    PDF - 1.9 mb
  2. 以太网IP (EN) . pdf
    PDF - 241.6 kb
  3. 工业过程泵(EN)
    PDF - 1.4 mb

数据表

  1. 630数据表(EN) . pdf
    PDF - 444.2 kb

手册

  1. 630 en-enn手册（en）.pdf
    PDF - 3.8 mb
  2. 630 BP-BPN手册（EN）.pdf
    PDF - 2.8 mb
  3. 630 S-SN手册(EN).pdf
    PDF - 2.8 mb
  4. 630 U-UN manual (EN).pdf
    PDF - 4.7 mb
  5. 630 Du-DuN manual (EN).pdf
    PDF - 4.9MB.

其他资源

  1. 530,630,730以太网IP EDS Rev 2.1.eds
    EDS - 111.2 kb
  2. 530,630,730 Ethernet IP EDS Rev . 2.2.eds . 530,630,730 Ethernet IP EDS
    EDS - 113.3 kb
  1. PROFIBUS (GSD) 530-630-730控制文件
    GSD - 2.6KB.
  1. Watson-Marlow 530, 630, 730 EtherNet-IP™兼容传感器列表。pdf
    PDF - 203.2 kb
  2. 530,630,730以太网IP EDS兼容性指南.PDF
    PDF - 55.9KB.

Pumpheads

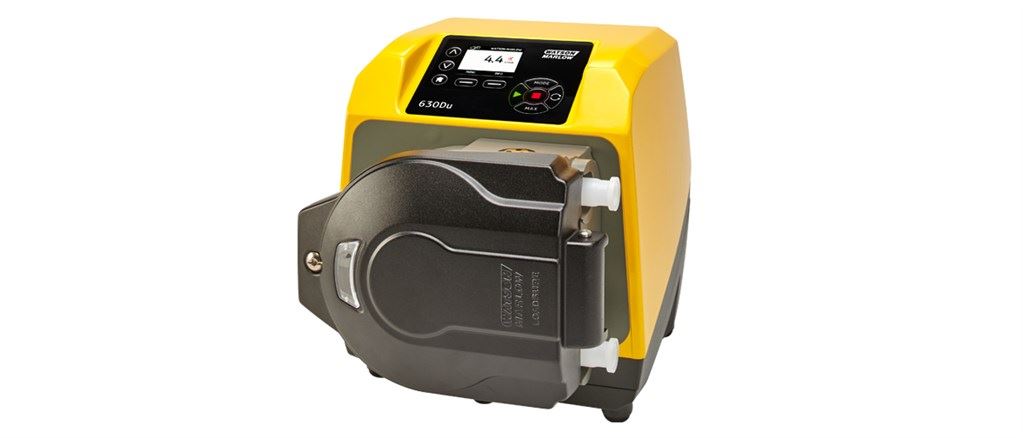

620RE负载可靠的管元件泵头

  • 620RE是一款高性能、精确的双滚柱泵头，采用LoadSure快速换管技术
  • 在12mm或17mm孔径的4mm壁元件允许压力高达4bar，流速高达18l /min
  • 元件可与三钳卫生配件;并带有凸轮和沟槽配件

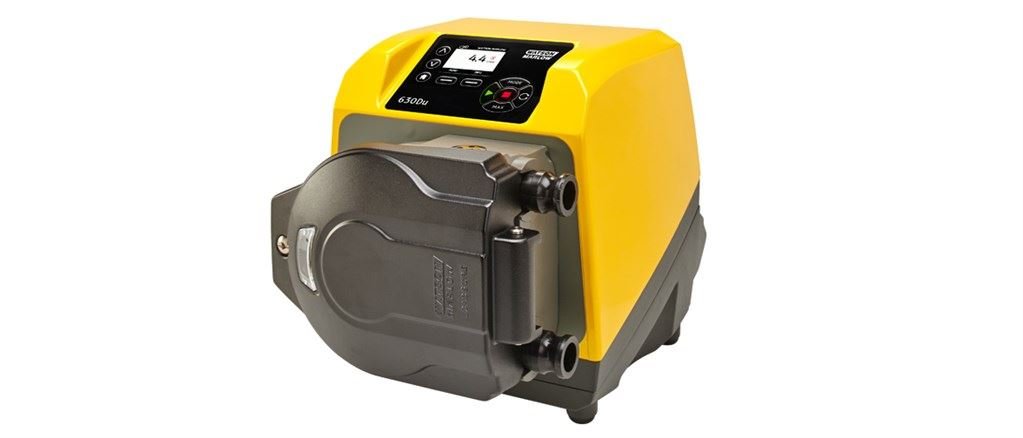

620RE4负载确定管元件泵头

  • 620RE4是一种高性能，准确，四辊的四辊散，具有Loadsure快速管元件改变技术
  • 12毫米或17毫米孔尺寸中的4毫米壁元件允许压力最多4巴，最大可达13升/分的流量，最小化脉动
  • 元件可与工业标准三钳卫生配件;以及工业用的凸轮和沟槽配件

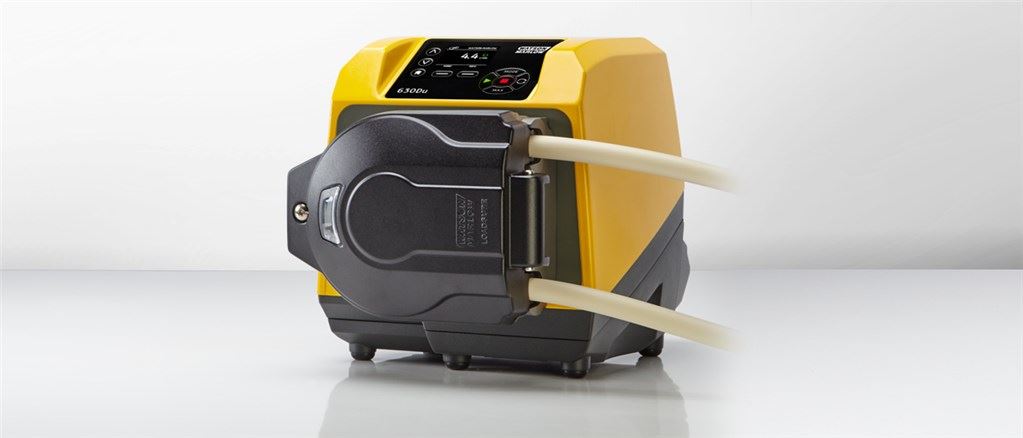

620R连续管道浅色

  • 620R喇叭口在四个孔径尺寸为6.4 mm至15.9 mm的四个孔径上容纳3.2毫米壁连续管，最多可容纳16升/最小流量，最多2巴压
  • 管材可在八种材料，几乎任何化学要求

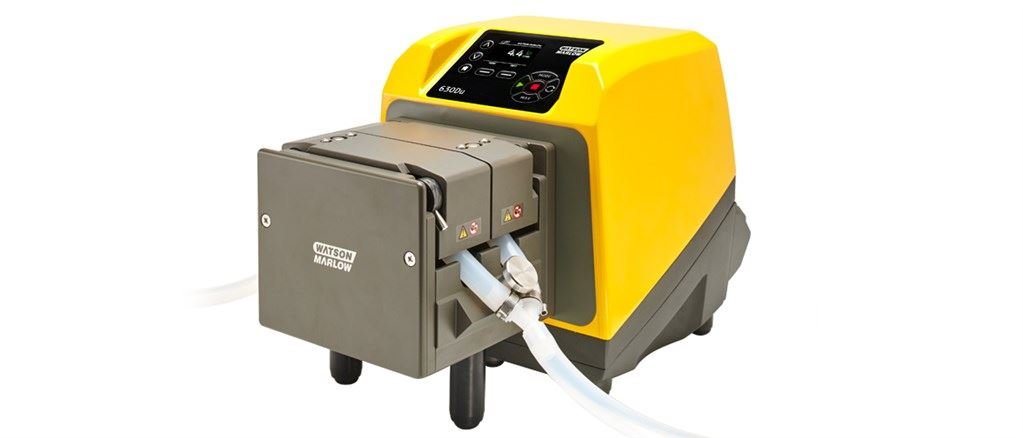

620L低脉动泵头

  • 620L是一个专业的2棒，六辊泵头设计精确分配到±0.5%。最小的脉动是通过将进口气流分裂成两个管道通过双偏移轨道实现的。当信道合并时，两组异相脉冲相互抵消
  • 采用4.0 mm的y型墙体元件，可选择六种材料
  • 还提供两个单一通道
  • 油管选择:8毫米，12毫米，和16毫米内径，提供流量从0.002 L/min到12.4 L/min
  • 在3.5秒内配制500毫升

驱动器

简单易用的人机界面要求最小的按键，以减少代价高昂的错误的机会。流量与泵转速成比例大于2,650:1的控制范围。用于冲洗环境的IP31清洗泵和IP66套管泵。

  • 630S - IP31和630SN - IP66简单，插入式和开关泵提供经济的所有权。最终过程安全与3级PIN锁。
  • 630U - IP31和630UN - IP66具有S/SN型号的所有功能，加上可配置的输入和输出。
  • 630DU - IP31和630DUN - IP66可配置的输入和输出，加上RS232和RS484。
  • 630Bp - IP31和630BpN - IP66与实时通信使您的过程安全和灵活。总线速度9.6 kbits/s，最高可达12,000 kbits/s的连通性
  • 630EN - IP31和630NENN - IP66以太网/ IP通过工业以太网快速方便地访问泵数据

订单信息

产品代码

620 r

620 r 连续管道
6.4mm. 9.6毫米 12.7mm. 15.9毫米
PFL STA-PURE®系列 966.0064.032 966.0096.032 966.0127.032 966.0159.032
STA-PURE®系列电脑 961.0064.032 961.0096.032. 961.0127.032 961.0159.032
Bioprene®TL 933.0064.032 933.0096.032 933.0127.032 933.0159.032
Marprene®TL 902.0064.032 902.0096.032 902.0127.032. 902.0159.032
Pumpsil® 913. a064.032 913. a096.032 913. a127.032 913. a159.032
氯丁橡胶 920.0064.032. 920.0096.032. 920.0127.032 920.0159.032.

620 re / RE4

620 re / RE4 卫生LoadSure™元件（3/4“三夹PVDF连接器） 工业LoadSure™元件(3/4”凸轮和凹槽PP连接器)
12毫米 17毫米 12毫米 17毫米
PFL STA-PURE®系列 966.0120.SST * * 966.0170.sst **
STA-PURE®系列电脑 961.0120.PFT * 961.0170.PFT *
Bioprene®TM 933. p120.pft * 933. p170.pft *
Bioprene®TL 933.0120.PFT 933.0170.PFT
Marprene®TM 902. p120.ppc 902.p170.ppc.
Marprene®TL 902.0120.PPC 902.0170.PPC
Pumpsil® 913.A120.PFT. 913. a170.pft 913. a120.ppc 913.A170.PPC.
氯丁橡胶 920.0120.ppc. 920.0170.PPC

* 4条带STA-PURE，BIOPRENE®和MARPRENE®TM/ ** SST =卫生不锈钢连接器

620 l / LG

620 l / LG Y元素油管 连续管道
钻孔尺寸（4.0mm壁厚） 8.0mm. 12.0毫米 16.0mm. 8.0mm. 12.0毫米 16.0mm.
南里尔® 913.ae80.k40 913.A12E.K40 913. a16e.040 913.A080.040 913. a120.040 913. a160.040
Marprene® 902. e080.k40 902. e120.k40 902. e160.040 902.0080.040 902.0120.040 902.0160.040
Bioprene® 933. e080.k40 933. e120.k40 933. e160.040 933.0080.040 933.0120.040 933.0160.040
氯丁橡胶 920. e080.k40 920. e120.k40 920. e160.040 920.0080.040 920.0120.040 920.0160.040.
STA-PURE®系列PC（适用于620升Pumphead） 961. e080.k40 * 961. e120.k40 * 961. e160.k40 *
STA-PURE®系列PFL（对于620升散毛） 966. e080.k40 966. e120.k40 966. e160.k40
连续管钳组 069.4001.000

* 4条压力功能与Gore®Sta-pure®泵管 - 系列PCS元素（仅限620磅）
