概述

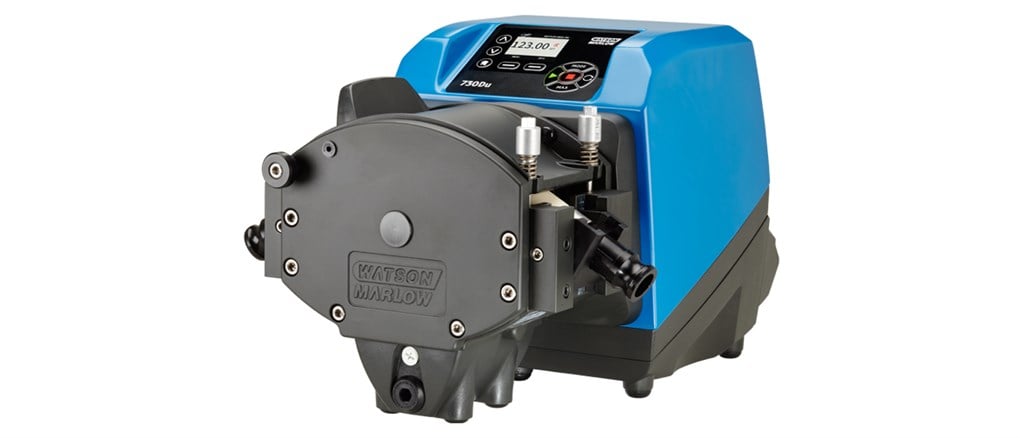

730系列工艺泵
730SN，730UN，730DUN和730BPN蠕动过程泵配有连续管道或管元件散毛。
730系列工艺泵提供四个驱动选项，彩色显示和直观的菜单结构，提供视觉状态指示和最小的按键。
提供散骨选项作为标准（其他可供选择）：
- 720R单泵头连续油管
- 720RE单泵头管元件
- 720RX和720REX延伸双胞胎散孔
特性和好处
- 远程模拟/数字，RS485, PROFIBUS, SCADA和以太网/IP™控制选项
- 四个驱动控制选项和泵头为单和双通道流动
- 3,600：1速度控制范围为0.1至360 rpm，以0.1rpm增量
- 键盘采用3级安全PIN锁
- 管材可在五种材料
- 双电压115/230 V 50/60 Hz
- IP66 (NEMA 4X)套管泵
技术总结
| Max。流速 |
3300升/小时 |
| 分钟。流速 |
0.12 L / h |
| Max。流速 |
872 USGPH. |
| 分钟。流速 |
0.03 USGPH |
| 驱动速度控制比率 |
3600:1 |
| 工作温度范围 |
5 - 40°c |
| 工作温度范围 |
40 - 104°F |
| 控制类型 |
EtherNet/IP™，Profibus，远程模拟/数字，RS485, SCADA |
| 驱动标准 |
CE, cetlu, C-Tick, IRAM, NSF/ANSI 61(适用于马普雷尼管和负载保证元件) |
| 驱动入口评级 |
IP66，NEMA 4X |
| 驱动电源 |
100-120 V / 200-240 V 1PH 50/60 Hz 350 VA |
| 兼容管孔尺寸 |
9.6,12.7,19,19,25.4 mm |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

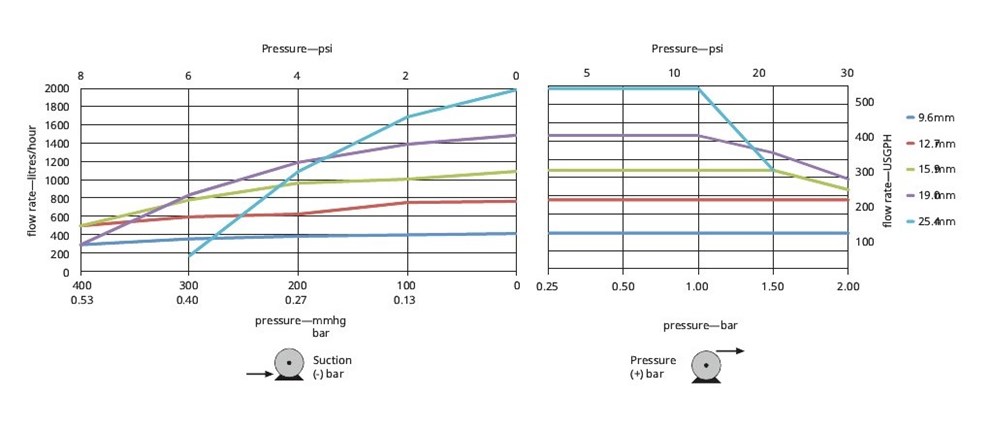

性能

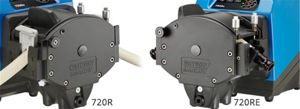

性能:720R/RE单泵头
- R - 4.8mm壁管四辊连续油管泵头
- RE -四辊泵头，用于负载确定元件，用于快速释放工业或卫生三钳连接
| 730套泵的性能极限- l /min (USGPH) |
| 单泵头(720R, 720RE) |
0.25条(3.6 psi) |
0.5条(8 psi) |
1巴（15psi） |
1.5条(psi) 22日 |
2巴（30psi） |
| 最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
| 9.6毫米(0.4 ") |
360. |
420 (111) |
360. |
420 (111) |
360. |
420 (111) |
360. |
420 (111) |
360. |
420 (111) |
| 12.7mm（0.5英寸） |
360. |
780 (206) |
360. |
780 (206) |
360. |
780 (206) |
360. |
780 (206) |
360. |
780 (206) |
| 15.9mm（0.6英寸） |
360. |
1100 (291) |
360. |
1100 (291) |
360. |
1100 (291) |
360. |
1100 (291) |
300 |
900 (238) |
| 19.0毫米(0.7 ") |
360. |
1500 (396) |
360. |
1500 (396) |
360. |
1500 (396) |
300 |
1300 (343) |
250. |
1000（264） |
| 25.4毫米（1.0“） |
360. |
2000（528） |
360. |
2000（528） |
360. |
2000（528） |
200. |
1100 (291) |
|
|
*在增加排放压力时降低最大速度，以确保泵的安全运行
性能:720RX/REX双泵头
- RX - 4.8mm壁管四辊延伸散毛，用于连续管，最多可达1bar（15psi）
- Rex - 用于最多1Bar（15psi）的Loadsure元件的四辊延伸散孔
| 730套泵的性能极限- l /min (USGPH) |
| 双泵头(720R/RX, 720RE/REX) |
0.25条(3.6 psi) |
0.5条(8 psi) |
1巴（15psi） |
1.5条(psi) 22日 |
2巴（30psi） |
| 最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
最大速度（rpm）* |
最大流量 |
| 9.6毫米(0.4 ") |
300 * |
700（185） |
300 * |
700（185） |
300 * |
700（185） |
250. |
590 (156) |
200. |
470 (124) |
| 12.7mm（0.5英寸） |
300 * |
1300 (343) |
300 * |
1300 (343) |
250. |
1100 (291) |
200. |
870 (230) |
175. |
760 (201) |
| 15.9mm（0.6英寸） |
300 * |
1800（476） |
200. |
1200（317） |
175. |
1100 (291) |
|
|
|
|
| 19.0毫米(0.7 ") |
300 * |
2500 (660) |
200. |
1700 (449) |
160. |
1390（367） |
|
|
|
|
| 25.4毫米（1.0“） |
300 * |
3300 (872) |
200. |
2200（581） |
|
|
|
|
|
|
*在增加排放压力时降低最大速度，以确保泵的安全运行
规范
技术规格
|
720R泵头驱动 |
720RE泵头驱动 |
用720r / rx pumphead驱动 |
带720重/雷克斯散装的驱动器 |
| 泵头滚轮数 |
4 |
4 |
4 |
4 |
| 湖边的渠道数量 |
1 |
1 |
1 |
1 |
| Max。流速 |
2000升/小时 |
2000升/小时 |
3300升/小时 |
3300升/小时 |
| 分钟。流速 |
0.12 L / h |
0.12 L / h |
0.12 L / h |
0.12 L / h |
| Max。流速 |
528年USGPH |
528年USGPH |
872 USGPH. |
872 USGPH. |
| 分钟。流速 |
0.03 USGPH |
0.03 USGPH |
0.03 USGPH |
0.03 USGPH |
| 驱动速度控制比率 |
3600:1 |
3600:1 |
3600:1 |
3600:1 |
| 开车的速度 |
0.1 - 360 rpm |
0.1 - 360 rpm |
0.1 - 360 rpm |
0.1 - 360 rpm |
| 工作温度范围 |
5 - 40°c |
5 - 40°c |
5 - 40°c |
5 - 40°c |
| 工作温度范围 |
40 - 104°F |
40 - 104°F |
40 - 104°F |
40 - 104°F |
| 重量 |
25千克 |
25千克 |
31.5千克 |
31.5千克 |
| 重量 |
55.1磅 |
55.1磅 |
69.4磅 |
69.4磅 |
| 驱动重量 |
18.5千克 |
18.5千克 |
18.5千克 |
18.5千克 |
| 驱动重量 |
40.8磅 |
40.8磅 |
40.8磅 |
40.8磅 |
| 控制类型 |
EtherNet/IP™，Profibus，远程模拟/数字，RS485, SCADA |
EtherNet/IP™，Profibus，远程模拟/数字，RS485, SCADA |
EtherNet/IP™，Profibus，远程模拟/数字，RS485, SCADA |
EtherNet/IP™，Profibus，远程模拟/数字，RS485, SCADA |
| 驱动控制选项 |
BPN，DUN，DU，ENN，SN，联合国，美国 |
BPN，DUN，DU，ENN，SN，联合国，美国 |
Dun，Dus，Enn，Sn，联合国，美国 |
Dun，Dus，Enn，Sn，联合国，美国 |
| 驱动标准 |
CE, cetlu, C-Tick, IRAM, NSF/ANSI 61(适用于马普雷尼管和负载保证元件) |
CE, cetlu, C-Tick, IRAM, NSF/ANSI 61(适用于马普雷尼管和负载保证元件) |
CE, cetlu, C-Tick, IRAM, NSF/ANSI 61(适用于马普雷尼管和负载保证元件) |
CE, cetlu, C-Tick, IRAM, NSF/ANSI 61(适用于马普雷尼管和负载保证元件) |
| 驱动入口评级 |
IP66，NEMA 4X |
IP66，NEMA 4X |
IP66，NEMA 4X |
IP66，NEMA 4X |
| 驱动湿度 |
(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) |
(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) |
(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) |
(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) |
| 传动噪音 |
85分贝(A)在1 m |
85分贝(A)在1 m |
85分贝(A)在1 m |
85分贝(A)在1 m |
| Max。高度 |
2000 |
2000 |
2000 |
2000 |
| 驱动电源 |
100-120 V / 200-240 V 1PH 50/60 Hz 350 VA |
100-120 V / 200-240 V 1PH 50/60 Hz 350 VA |
100-120 V / 200-240 V 1PH 50/60 Hz 350 VA |
100-120 V / 200-240 V 1PH 50/60 Hz 350 VA |
| 兼容管孔尺寸 |
9.6,12.7,19,19,25.4 mm |
9.6,12.7,19,19,25.4 mm |
9.6,12.7,19,19,25.4 mm |
9.6,12.7,19,19,25.4 mm |
| 兼容油管壁厚 |
4.8毫米 |
4.8毫米 |
4.8毫米 |
4.8毫米 |
尺寸为720R/RE单泵头
| 维度A. |
| 720r. |
279毫米(11) |
| 720. |
314毫米（12.4“） |
尺寸与720rx / rex双灯头
| 维度A. |
| 720rx. |
279毫米(11) |
| 720rex. |
314毫米（12.4“） |
材料的建筑
| 传动轴 |
不锈钢440 c |
| 驱动生活环境调查 |
压铸铝LM24，压铸铝LM6 |
| 驱动案例涂层 |
全体预处理，外级聚酯粉末涂层 |
| 导辊装配 |
MOS2填充尼龙6（尼坦） |
| 驱动键盘/ HMI |
聚酯 |
| Pumphead前/后板 |
铝 |
| 驱动后消隐板 |
不锈钢316. |
| Pumphead身体组装 |
铝 |
| Pumphead辊装配 |
MOS2填充尼龙6（尼坦） |
| Pumphead转子装配 |
铝，不锈钢 |
| 浮石轨道 |
铝 |
| 锭子 |
不锈钢 |
| 弹簧 |
不锈钢 |
| 开关板 |
ABS PA-765 |
所列信息涵盖了全部范围。有关个别型号/组件的详细规格，请参阅用户手册或与WMFTG代表联系。
控制
控制选项
| 关键是泵的驱动模式 |
| 730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| 标准IP66 / NEMA 4X |
通用IP66 / NEMA 4X |
数字通用IP66 / NEMA 4X |
总线泵/ PROFIBUS IP66 / NEMA 4X |
通用SCADA / IP66 / NEMA 4X |
数字通用SCADA / IP66 / NEMA 4X |
以太网/IP / IP66 / NEMA 4X |
| 手动控制 |
| 泵驱动器 |
730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| 直观的键盘和彩色显示 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
| 选择流量或速度显示 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| 全校准与流量单位的选择 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| MemoDose函数 |
✔ |
✔ |
✔ |
|
✔ |
✔ |
|
| 自动重启设施 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| 保护开关检测 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| 泄漏检测 |
|
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| 遥控 |
| 泵驱动器 |
730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| 可配置的起始/停止，泄漏检测器和压力开关输入（通过触点封口或5V TTL至24V） |
|
✔ |
✔ |
|
|
|
|
| 可配置启动/停止，检漏仪和压力开关输入(通过110V工业逻辑) |
|
|
|
|
✔ |
✔ |
|
| 可配置的起始/停止和泄漏探测器通过触点封口或5V TTL或24V工业逻辑注意：不包括压力开关 |
|
|
|
|
|
|
✔ |
| 方向改变和自动/手动切换输入(通过触点闭合或5V TTL至24V) |
|
✔ |
✔ |
|
|
|
|
| 改变方向和自动/手动切换输入(通过110V工业逻辑) |
|
|
|
|
✔ |
✔ |
|
| MemoDose远程操作(脚/手开关或逻辑输入) |
|
✔ |
✔ |
|
✔ |
✔ |
|
| 四个可配置的数字状态输出通过24V, 30W继电器 |
|
✔ |
✔ |
|
|
|
|
| 四个可配置的数字状态输出通过110V继电器 |
|
|
|
|
✔ |
✔ |
|
| 远程压力/流量传感器 |
|
|
|
|
|
|
✔ |
| 模拟速度控制 |
| 泵驱动器 |
730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| 完全可配置的输入;0-10V或4-20mA |
|
✔ |
✔ |
|
✔ |
✔ |
|
| 模拟输出;0-10V，4-20mA |
|
✔ |
✔ |
|
✔ |
✔ |
|
| 键盘/模拟输入缩放（更换隔膜泵） |
|
|
✔ |
|
|
✔ |
|
| 转速计频率输出;0 - 1478赫兹 |
|
✔ |
✔ |
|
|
|
|
| 2x传感器输入4-20mA * |
|
|
|
|
|
|
✔ |
*支持的第三方压力/流量传感器范围-请咨询工厂
| 安全 |
| 泵驱动器 |
730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| 3级安全针锁 |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| 网络通信 |
| 泵驱动器 |
730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| RS485网络控制 |
|
|
✔ |
|
|
✔ |
|
| 数字泵命令(Profibus / EtherNet/IP) |
| 泵驱动器 |
730 sn |
730岁 |
730年dun |
730年症 |
730US. |
730年杜 |
730年新奥集团 |
| profibus dp v0. |
|
|
|
✔ |
|
|
|
| 通信速度从9.6 kbits/s到12000 kbits/s |
|
|
|
✔ |
|
|
|
| 波特率（MBPS）10/100全/半双工操作 |
|
|
|
|
|
|
✔ |
| 自动检测总线速度 |
|
|
|
✔ |
|
|
✔ |
| 速度设定值 |
|
|
|
✔ |
|
|
✔ |
| 速度反馈 |
|
|
|
✔ |
|
|
✔ |
| 流校准功能 |
|
|
|
✔ |
|
|
✔ |
| 小时运行 |
|
|
|
✔ |
|
|
✔ |
| 转速计 |
|
|
|
✔ |
|
|
✔ |
| 泄漏检测 |
|
|
|
✔ |
|
|
✔ |
| 低液位报警 |
|
|
|
✔ |
|
|
✔ |
| 诊断反馈 |
|
|
|
✔ |
|
|
✔ |
| 以太网/ IP. |
|
|
|
|
|
|
✔ |
| 设备级环（DLR） |
|
|
|
|
|
|
✔ |
| 流加法器 |
|
|
|
|
|
|
✔ |
文学
Pumpheads
720R和720RX连续油管泵头
- 720r.泵头容纳4.8毫米壁连续油管从源头到排放无接头流动。有5种孔径可供选择:9.6 mm、12.7 mm、15.9 mm、19.0 mm和25.4 mm，在2bar (30psi)压力下可提供2,000 L/h (8.8 GPM)流量。
- 720rx.延伸散毛提供相同的性能，但在1巴（15psi）的最大压力下。
管材有五种材料可供选择，几乎适用于任何化学要求。
720RE和720REX LoadSure油管元件泵头
- 720.泵头可容纳两种结构的4.8 mm壁LoadSure油管元件:用于卫生应用的PVDF tri -clamp型连接器;和工业凸轮和沟槽连接器。两种产品都有12.7 mm、15.9 mm、19.0 mm和25.4 mm四种通径，在2bar (30psi)压力下，流量可达2,000 L/h (8.8 GPM)。
- 720rex.延伸散毛提供相同的性能，但在1巴（15psi）的最大压力下。
Pumpsil铂固化硅，生物rene和STA-PURE PCS用于卫生应用;以及用于工业用途的马普雷尼、泵浦sil和氯丁橡胶。
驾驶
简单易用的人机界面要求最小的按键，以减少代价高昂的错误的机会。流量与泵转速成比例超过3600:1的控制范围。用于冲洗环境的IP66 NEMA 4X套管泵。
- 730 sn简单，插入式和开关泵提供经济的所有权。最终过程安全与3级PIN锁。
- 730岁通过SN模型的所有功能，以及可配置输入和输出。
- 730年dun可配置的输入和输出，加上RS232和RS484。
- 730年症与实时通信使您的过程安全和灵活。总线速度9.6 kbits/s，最高可达12,000 kbits/s的连通性
- 730年新奥集团以太网/ IP连接快速轻松地访问工业以太网的泵数据
订单信息
产品代码
Loadsure元件管道
| 元素油管 |
卫生负载确定元件，三钳式PVDF连接器 |
工业负载元件，凸轮和凹槽PP连接器 |
|
3/4“ |
1“ |
3/4“ |
1“ |
| 12.7毫米 |
15.9mm. |
19.0毫米 |
25.4mm. |
12.7毫米 |
15.9mm. |
19.0毫米 |
25.4mm. |
| Marprene®. |
|
|
|
|
902.0127.ppc. |
902.0159.PPC. |
902.0190.ppc. |
902.0254.PPC |
| Pumpsil®. |
913. a127.pft |
913. a159.pft |
913. a190.pft |
913.A254.PFT. |
913.A127.PPC. |
913. a159.ppc |
913.A190.PPC. |
913.A254.PPC. |
| Bioprene® |
933.0127.PFT |
933.0159.PFT |
933.0190.pft. |
933.0254.PFT |
|
|
|
|
| STA-PURE®系列PCS |
961.0127.PFT |
961.0159.PFT |
961.0190.PFT |
961.0254.PFT |
|
|
|
|
| 氯丁橡胶 |
|
|
|
|
920.0127.PPC |
920.0159.PPC |
920.0190.PPC |
920.0254.PPC. |
连续油管
| 连续油管 |
9.6mm. |
12.7毫米 |
15.9mm. |
19mm. |
25.4mm. |
| Marprene®. |
902.0096.048 |
902.0127.048 |
902.0159.048. |
902.0190.048 |
902.0254.048 |
| Pumpsil®. |
913. a096.048 |
913.A127.048. |
913. a159.048 |
913.A190.048 |
913.A254.048 |
| Bioprene® |
933.0096.048 |
933.0127.048 |
933.0159.048 |
933.0190.048 |
933.0254.048 |
| PureWELD®XL. |
941.0096.048 |
941.0127.048 |
|
914.0190.048 |
914.0254.048 |
| STA-PURE®系列PCS |
961.0096.048 |
961.0127.048 |
961.0159.048 |
961.0190.048 |
961.0254.048 |
| 氯丁橡胶 |
|
920.0127.048 |
920.0159.048 |
920.0190.048 |
920.0254.048 |
