概述

QDOS化学计量泵

提供保持恒定的流速高达7巴QDOS蠕动化学计量泵，为用户提供了一种独特的膜片测光泵的优势。

Qdos泵提供了很长的维护间隔，减少了过程停机的影响，降低了总体拥有成本。

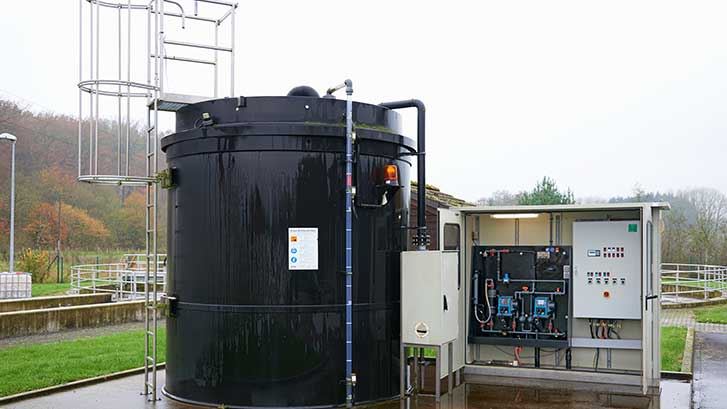

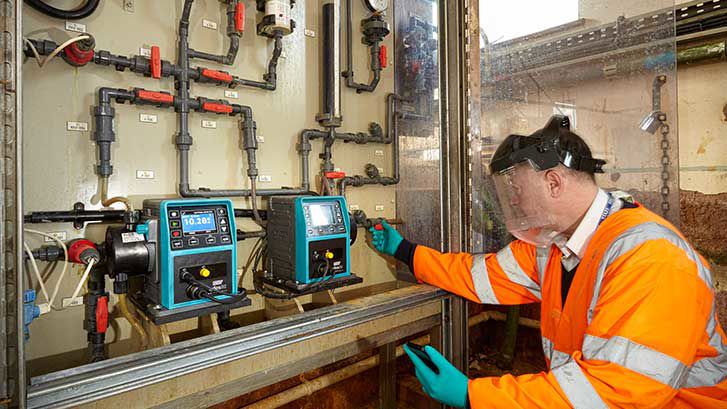

消除辅助设备

隔膜计量泵通常需要一系列高维护辅助项目来发挥作用。

QDOS泵消除了对辅助设备的需求，同时确保所有过程条件的准确，线性和可重复的计量。

特性和好处

  • 高精度计量，降低化工成本
  • 简单的插入式安装，无需辅助设备
  • 用单个，无工具，组件更换减少维护
  • 拥有成本低于隔膜泵
  • 流速从0.1到2,000毫升/分钟，最多7巴
  • 没有反压阀，脉动阻尼器，排气阀，底阀，过滤器或浮子开关

技术总结

Max。流速 2000毫升/分钟
分钟。流速 0.1毫升/分钟
Max。流速 31.7 USGPH
分钟。流速 0.001 USGPH
Max。操作压力 7条
Max。操作压力 100 psi
分钟环境温度 5°C
Max。环境温度 45℃
分钟环境温度 41°F
Max。环境温度 113°F
控制类型 手动，Profibus，远程，通用，通用继电器，通用+，通用+继电器
标准 CE, cetlu, CSA, C-Tick, IRAM S Mark, nsf61
进入评级 IP66，NEMA 4X
电力供应 100-240 VAC 50-60 Hz 190 VA, 12-24 V DC

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

分享

性能

QDOS性能

qdos qdos远程
速度(转速) 流ml / min (USGPH) * 速度(转速) 流ml / min (USGPH) *
qdos 20 -55 - 0.017 0.1-333（0.001-5.3） -55 - 0.034 0.2-333（0.003-5.3）
QDOS 20 PU. -55 - 0.017 -484 - 0.1 (0.001 - -7.67) NA. NA.
QDOS 30. -125 - 0.025 0.1-500（0.001-7.93） -125 - 0.078 -500 - 0.3 (0.005 - -7.93)
qdos 60 -125 - 0.013 0.1-1000（0.001-15.85） -125 - 0.078 -1000 - 0.6 (0.01 - -15.85)
QDOS 120. 0.006-140 0.1-2000（0.001-31.7） -125 - 0.078 -2000 - 1.25 (0.02 - -31.7)

*精度±1％，可重复性±0.5％

QDOS CWT性能

Qdos®CWT™ Qdos®CWT™遥远
速度(转速) 流ml / min (USGPH) * 速度(转速) 流ml / min (USGPH) *
-125 - 0.025 0.1-500（0.001-7.93） -125 - 0.078 -500 - 0.3 (0.005 - -7.93)

*流量可受排放压力影响

规范

技术规格

QDOS 20. QDOS 30. QDOS 60. QDOS 120. QDOS CWT.
Max。流速 484毫升/分钟 500毫升/分钟 1000毫升/分钟 2000毫升/分钟 500毫升/分钟
分钟。流速 0.1毫升/分钟 0.1毫升/分钟 0.1毫升/分钟 0.1毫升/分钟 0.1毫升/分钟
Max。流速 7.67 USGPH 7.93 USGPH 15.85 USBPH. 31.7 USGPH 7.93 USGPH
分钟。流速 0.001 USGPH 0.001 USGPH 0.001 USGPH 0.001 USGPH 0.001 USGPH
Max。操作压力 7条 7条 7条 4条 7条
Max。操作压力 100 psi 100 psi 100 psi 60 psi 100 psi
Max。操作速度 55转 125 rpm. 125 rpm. 140 rpm. 125 rpm.
分钟环境温度 5°C 5°C 5°C 5°C 5°C
Max。环境温度 40°C 45℃ 45℃ 45℃ 40°C
分钟环境温度 41°F 41°F 41°F 41°F 41°F
Max。环境温度 104°F. 113°F 113°F 113°F 104°F.
重量 5.7公斤 5.05公斤 5.7公斤 5.7公斤 6.8千克
重量 12.6磅 11.1磅 12.6磅 12.6磅 15磅
控制类型 手动，Profibus，远程，通用，通用继电器，通用+，通用+继电器 手动，Profibus，远程，通用，通用继电器，通用+，通用+继电器 手动，Profibus，远程，通用，通用继电器，通用+，通用+继电器 手动，Profibus，远程，通用，通用继电器，通用+，通用+继电器 手动，Profibus，远程，通用，通用继电器，通用+，通用+继电器
标准 CE, cetlu, CSA, C-Tick, IRAM S Mark, nsf61 CE, cetlu, CSA, C-Tick, IRAM S Mark, nsf61 CE, cetlu, CSA, C-Tick, IRAM S Mark, nsf61 CE, cetlu, CSA, C-Tick, IRAM S Mark, nsf61 CE, cetlu, CSA, C-Tick, IRAM S Mark, nsf61
进入评级 IP66，NEMA 4X IP66，NEMA 4X IP66，NEMA 4X IP66，NEMA 4X IP66.
湿度 80%，在31°C, 88°F，线性下降到50%，在40°C, 104°F 80%，在31°C, 88°F，线性下降到50%，在40°C, 104°F 80%，在31°C, 88°F，线性下降到50%，在40°C, 104°F 80%，在31°C, 88°F，线性下降到50%，在40°C, 104°F 80%，在31°C, 88°F，线性下降到50%，在40°C, 104°F
噪音 <70dB（a）在1米处 <70dB（a）在1米处 <70dB（a）在1米处 <70dB（a）在1米处 <70dB（a）在1米处
Max。高度 2000 2000 2000 2000 2000
电力供应 100-240 VAC 50-60 Hz 190 VA, 12-24 V DC 100-240 VAC 50-60 Hz 190 VA, 12-24 V DC 100-240 VAC 50-60 Hz 190 VA, 12-24 V DC 100-240 VAC 50-60 Hz 190 VA, 12-24 V DC 100-240 VAC 50-60 Hz 190 VA, 12-24 V DC

最小流量取决于模型、流量单元和控制方法

一些散毛管变体将限制为4巴的最大压力

Qdos维度

模型 一个 B C D E F G H 我
qdos 20 234毫米(9.2”) 214毫米(8.4”) 104.8毫米(4.1 ") 266毫米（10.5“） 43mm（1.7“） 173毫米(6.8”) 40毫米(1.6”) 140毫米（5.5英寸） 10mm（0.4英寸）
QDOS 30. 234毫米(9.2”) 214毫米(8.4”) 71.5毫米(2.8 ") 233毫米(9.2”) 43mm（1.7“） 173毫米(6.8”) 40毫米(1.6”) 140毫米（5.5英寸） 10mm（0.4英寸）
qdos 60 234毫米(9.2”) 214毫米(8.4”) 104.8毫米(4.1 ") 266毫米（10.5“） 43mm（1.7“） 173毫米(6.8”) 40毫米(1.6”) 140毫米（5.5英寸） 10mm（0.4英寸）
QDOS 120. 234毫米(9.2”) 214毫米(8.4”) 104.8毫米(4.1 ") 266毫米（10.5“） 43mm（1.7“） 173毫米(6.8”) 40毫米(1.6”) 140毫米（5.5英寸） 10mm（0.4英寸）
*可选继电器模块(H或R)

Qdos CWT维度

一个 B C D E F G * H 我 J K l
234毫米(9.2”) 214毫米(8.4”) 146毫米（5.8“） 77.4 mm（3.1“） 11.5毫米（0.5英寸） 150 mm（5.9“） 43毫米(1.7”) 117.9 mm（4.6“） 173毫米(6.8”) 40毫米（1.6英寸） 140毫米（5.5“） 10毫米（0.4英寸）
*可选继电器模块(H或R)

材料的建筑

轴承 不锈钢，钢
驱动轴 不锈钢440 c
驱动生活环境调查 20%玻璃填充PPE/PS
驱动案例涂层 20%玻璃填充PPE/PS
流体连接器 聚丙烯，PVDF.
键盘/人机界面 聚酯
润滑剂 PFPE基础
Pumphead身体组装 30%玻璃填充PPO/PS, 30%玻璃填充PPO/PS, 40%玻璃填充PPS, 40%玻璃填充PPS
Pumphead转子装配 不锈钢
Pumphead转子装配 玻璃填充尼龙，pp（聚丙烯）
油管 PU、山都平、实用
流体接触单元 三元乙丙橡胶,偷看
流体连接端口 聚丙烯
流体连接密封件 桑托丁
Pumphead外壳密封 三元乙丙橡胶、丁腈橡胶
转子 不锈钢303.
锁紧圈 30%玻璃填充PA

所列信息涵盖了全部范围。有关个别型号/组件的详细规格，请参阅用户手册或与WMFTG代表联系。

控制

控制选项

运作模式 手册 偏僻的 现场总线 通用 通用+
手册 ✔ ✔ ✔ ✔
PROFIBUS-BUS SPEED 9.6-1,500 KB / s ✔
联系 ✔ ✔
4-20mA ✔ ✔ ✔
故障报告 ✔ ✔ ✔ ✔ ✔
特性 手册 偏僻的 现场总线 通用 通用+
数字流显示 ✔ ✔ ✔ ✔
数值速度显示 ✔ ✔ ✔ ✔
液面监测 ✔ ✔ ✔ ✔
马克斯(') ✔ ✔ ✔ ✔
自动重启(电源恢复后) ✔ ✔ ✔ ✔ ✔
液体复苏 ✔ ✔ ✔ ✔
泄漏检测 ✔ ✔ ✔ ✔ ✔
3.5“（88.9mm）彩色TFT显示屏 ✔ ✔ ✔ ✔
泵状态图标 ✔
控制方法 手册 偏僻的 现场总线 通用 通用+
输入/输出选项 l l 左或右 左或右
手动控制功能 ✔ ✔ ✔ ✔
4-20mA输入 ✔ ✔ ✔
4-20mA输入两点校准 ✔
4-20mA输出 ✔ ✔
联系输入（脉冲/批次） 左或右 左或右
手动调速范围 3333:1 (Qdos 20)
5000:1 (Qdos 30)
10000:1 (Qdos 60)
20000:1 (Qdos 120)		 3333:1 (Qdos 20)
5000:1 (Qdos 30)
10000:1 (Qdos 60)
20000:1 (Qdos 120)		 3333:1 (Qdos 20)
5000:1 (Qdos 30)
10000:1 (Qdos 60)
20000:1 (Qdos 120)		 3333:1 (Qdos 20)
5000:1 (Qdos 30)
10000:1 (Qdos 60)
20000:1 (Qdos 120)
最小电机调整速度增量
(取决于操作模式和选择的流量单元)		 0.006 0.078 0.100 0.003 0.003
4-20mA决议 1600：1 1600：1 1600：1
PROFIBUS速度分辨率 及h (Qdos 20)
1250:1 (Qdos 30)
1250:1 Qdos 60
1400:1 (Qdos 120)
运行停止输入 ✔ ✔ ✔
运行状态输出 ✔ ✔ l
报警输出 ✔ ✔ l
四个可配置的继电器输出 R
远程液体复苏 ✔ ✔ ✔
现场总线 手册 偏僻的 现场总线 通用 通用+
速度设定值 ✔
速度反馈 ✔
流校准功能 ✔
小时运行 ✔
转速计 ✔
泄漏检测 ✔
低液位报警 ✔
诊断反馈 ✔
安全 手册 偏僻的 现场总线 通用 通用+
键盘锁定 ✔ ✔ ✔ ✔
针脚锁定保护设置 ✔ ✔ ✔ ✔
*控制选项 - 通用和通用+模型
变体 标准泵(左) 继电器模块（R）
输入 5-24V直流 直流5-24V或交流110V
输出 集电极开路 接触额定110V交流，4A 30V直流，4A

文学

小册子

  1. QDOS CWT宣传册.PDF.
    PDF - 900.4KB.
  2. Qdos小册子(EN) . pdf
    PDF - 1.1 mb

数据表

  1. qdos datasheet.pdf.
    PDF - 521.8 kb
  2. Qdos CWT datasheet.pdf
    PDF - 588.8 kb

手册

  1. Qdos manual.pdf
    PDF - 6.2 mb

其他资源

  1. PROFIBUS (GSD) Qdos 30、60、120控制文件
    GSD - 2.6 kb

Pumpheads

用单个，无工具，组件更换减少维护

业界领先的ReNu和CWT泵头技术是Qdos泵的核心。这确保了准确和可重复的流体交付粘度范围广泛的流体。

ReNu和CWT泵头在不同的工艺条件下提供精确、线性和可重复的低脉冲流量。

安全，无需工具维护加上一体的泄漏检测器，消除了操作员暴露于化学品。

Qdos泵可以订购ReNu或CWT泵头安装在泵的左边或右边。

Pumphead 管材料 最大工作压力 零件号
仁鲁20.

皮带

优化的次氯酸钠应用，排放压力从60至100psi

食品级符合法：FDA规定21 CFR177.1680和EC1935 / 2004，欧盟法规10/2011

 7条 0 m3.1800.pfp

PU.

优化用于排出压力至4巴的聚合物。有关其他特定化学品的适用性，请参阅化学兼容性部分以获取有关适用性的更多信息

食品级符合法：FDA规定21 CFR177.1680和EC1935 / 2004，欧盟法规10/2011

 4条 0 m3.1500.pfp
仁鲁30.

桑托丁

一种通用泵头，在一系列应用中具有高度的化学兼容性

食品级遵从性：FDA法规21 CFR177.1680

 7条 0 m3.2200.pfp

皮带

优化的次氯酸钠，硫酸和过氧化氢应用放电压力高达4巴。有关其他特定化学品的适用性，请参阅化学兼容性部分以获取有关适用性的更多信息

食品级符合法：FDA规定21 CFR177.1680和EC1935 / 2004，欧盟法规10/2011

 4条 0 m3.2800.pfp
ReNu 60

桑托丁

一种通用泵头，在一系列应用中具有高度的化学兼容性

食品级遵从性：FDA法规21 CFR177.1680

 7条 0 m3.3200.pfp

皮带

优化的次氯酸钠，硫酸和过氧化氢应用放电压力高达4巴。有关其他特定化学品的适用性，请参阅化学兼容性部分以获取有关适用性的更多信息

食品级符合法：FDA规定21 CFR177.1680和EC1935 / 2004，欧盟法规10/2011

 4条 0m3.3800.pfp.
120年雷努

桑托丁

一种通用泵头，在一系列应用中具有高度的化学兼容性

 4条 0 m3.4200.pfp
CWT30 EPDM.

三元乙丙橡胶和PEEK流体接触元件

一种通用泵头，在一系列应用中具有高度的化学兼容性

 7条 0m3.5700.pfp.

化学兼容性

用于Qdos的ReNu和CWT泵头润湿组件

该指南仅详细说明了在泵头内的工艺流体和湿部件之间的化学相容性。指南并不是说明泵是否适合你们的工艺。它不表明故障后泵头内部件的化学相容性。当泵送腐蚀性化学品时，应对所有应用程序进行全面的风险评估。制造材料可以在产品数据表中找到。如需进一步建议，请联系华信马洛。

ReNu和CWT泵头含有润滑剂。用户有责任遵守当地的健康和安全法规，包括在使用前确保润滑剂和工作液之间的化学相容性。

QDOS泵不应用于ATEX环境，危险环境或需要防爆认证的环境。

*在某些情况下，浮头和化学物质之间的相容性特别依赖于包括化学源和温度等的多种因素。在这些情况下，建议试验以确定适用性。

仁鲁桑托丁标签


最大7 bar (100 psi
0m3.2200.pfp：renu 30 santoprene pumphead
0m3.3200.pfp：renu 60 santoprene pumphead
最大4 bar (60 psi
0 m3.4200.pfp: ReNu 120 Santoprene pumphead

 ReNu实用标签


最大7 bar (100 psi
0m3.1800.pfp：renu 20 sebbs pumphead
4巴（60 psi）
0m3.3800.pfp.: ReNu 60 SEBS pumphead
最大4 bar (60 psi
0m3.2800.pfp：renu 30 sebbs pumphead

 ReNu PU标签


最大4 bar (60 psi
0 m3.1500.pfp: ReNu 20 PU pumphead
一个

可用数据表明该过程化学品与普通湿润的部件兼容。

B

工艺化学品与泵头浸湿的部件不完全兼容。流量和泵头寿命可能受到不利影响。

C

不适用于负载液。过程化学品与部分或全部成分不相容。在这种应用中使用泵头可能不安全。

-

兼容性未确认。兼容性数据与化学物质不存在或尚未确认。请联系Watson-Marlow以获取更多详情。

化学兼容性指南

视频

订单信息

产品代码

QDOS CWT.

描述 PareCode.
CWT 30泵头EPDM/PEEK/PFPE 9 bar (130 psi) 0m3.5700.pfp.

Qdos雷努

描述 PareCode.
ReNu 20泵头PU / PFPE 4 bar (60psi) 0 m3.1500.pfp
ReNu 20泵头SEBS / PFPE 7 bar (100psi) 0 m3.1800.pfp
Renu 30 Pumphead SantoPrene / PFPE 7 BAR（100psi） 0 m3.2200.pfp
ReNu 30泵头SEBS / PFPE 4 bar (60psi) 0 m3.2800.pfp
ReNu 60泵头Santoprene / PFPE 7 bar (100psi) 0 m3.3200.pfp
ReNu 60泵头SEBS / PFPE 4 bar (60psi) 0m3.3800.pfp.
仁鲁120潘群Santoprene / PFPE 4 BAR（60P0PSI） 0 m3.4200.pfp

配件

描述 PareCode.
液压连接包，聚丙烯压缩配件-设置四种尺寸:6.3x11.5mm, 10x16mm, 9x12mm, 5x8mm与WM接口管使用。 0 m9.221h.p01
液压连接包，聚丙烯倒钩/螺纹接头，1/4 "软管倒钩，3/8 "软管倒钩，1/4 " BSP, 1/4 " NPT 0 m9.221h.p02
液压连接包，PVDF倒钩/螺纹接头，1/4 "软管倒钩，3/8 "软管倒钩，1/4 " BSP, 1/4 " NPT 0 m9.221h.f02
液压连接组件，聚丙烯，螺纹连接件，1/2 " BSP (ReNu 30泵头不可用) 0 m9.401h.p03
液压连接组件，聚丙烯，螺纹接头，1/2 " NPT (ReNu 30泵头不可用) 0 m9.401h.p04
液压连接包，聚丙烯，1/2 "软管倒钩 0 m9.401h.p05
液压连接组件，PVDF，螺纹连接件，1/2 " BSP (ReNu 30泵头不可用) 0 m9.401h.f03
液压连接包，PVDF，螺纹配件，1/2“NPT（不适用于仁鲁30水蚤） 0 m9.401h.f04
液压连接包，PVDF, 1/2 "软管倒钩 0 m9.401h.f05
接口管，pvc 6.3x11.5mm, 2m(6.5英尺)长度 0 m9.2222.v6b
界面管，PVC 10x16mm，2m（6.5英尺）长度 0m9.22222.vad.
接口管，pvc 6.3x11.5mm, 5米(16英尺)长 0 m9.2225.v6b
接口管，pvc 10x16mm, 5米(16英尺)长度 0 m9.2225.vad
接口管，聚乙烯9x12mm, 2m(6.5英尺)长度 0m9.2222.e9c.
接口管，聚乙烯5x8mm, 2米(6.5英尺)长度 0 m9.2222.e58
界面管，聚乙烯9x12mm，5m（16英尺）长度 0 m9.2225.e9c
界面管，聚乙烯5x8mm，5m（16英尺）长度 0 m9.2225.e58
替换底板 0 m9.223m.x00
输入引线，M12 IP66，长度3米(10英尺) 0 m9.203x.000
输出引线，M12 IP66,3M（10英尺）长度 0m9.203y.000
HMI防护罩 0 m9.203u.000
泵头连接接箍-数量2 0 m9.001h.p00
ReNu 30，一包2个Viton“O”环 0m9.221r.k00.
仁鲁20，仁鲁60，仁120，CWT 30 Santoprene插入 0 m9.001r.m00
Qdos 30泵头卡箍和螺杆(对) 0 m9.203c.000
