Corroflon

安排演示

概述

Corroflon

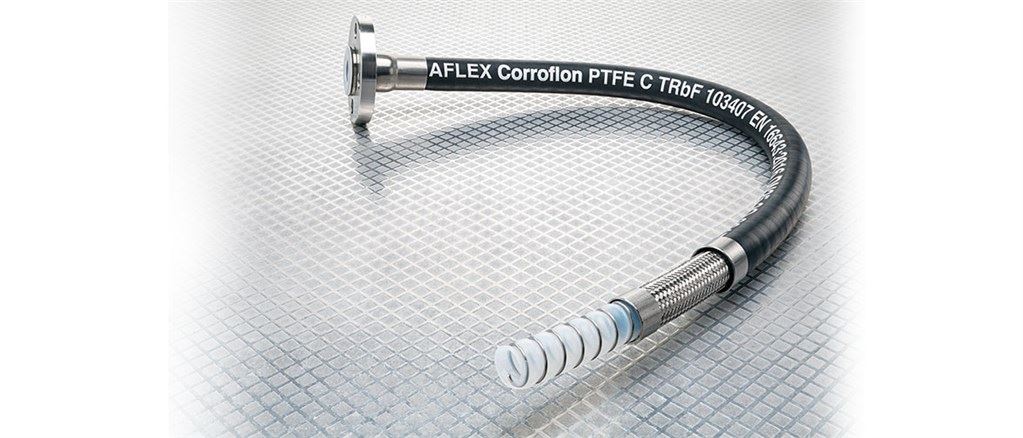

聚四氟乙烯内衬化学和工艺流体传输软管

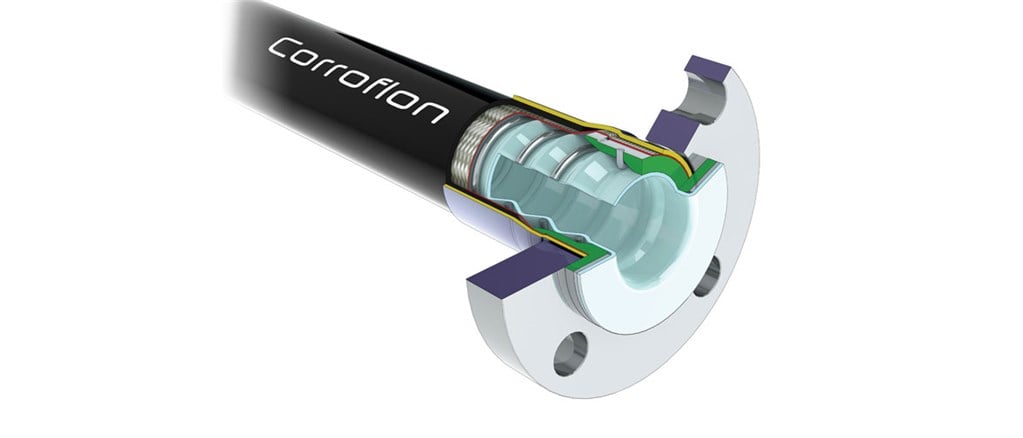

一种带有弯曲聚四氟乙烯内衬的氟塑料软管。腐蚀氟具有浅层螺旋，最大限度地减少了流量的限制，外部钢丝加固，以确保在工艺应用中的全真空和扭结阻力。

特性和好处

天然或防静电专利PTFE衬垫
浅层螺旋尾管设计提供了非凡的灵活性，同时最大限度地减少了流量限制
真空和防扭结
耐高温耐压能力
耐化学抗性

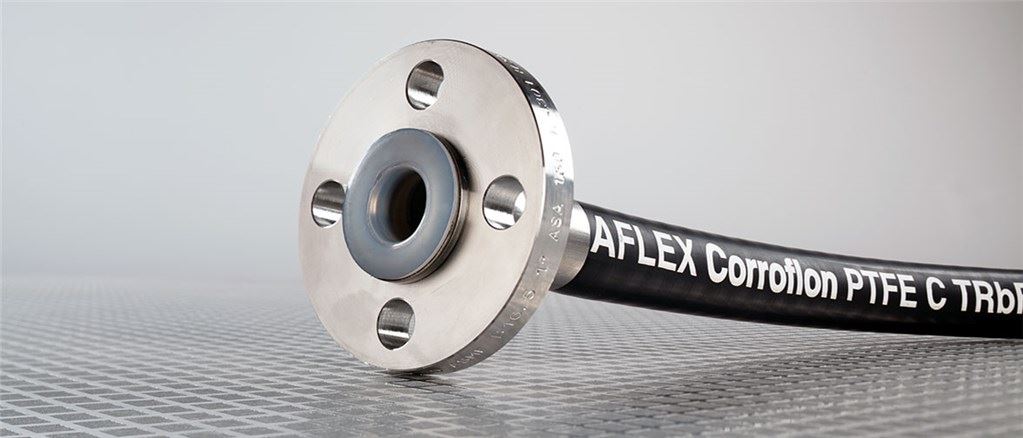

聚四氟乙烯内衬和无内衬端配件
可提供编织，罩和外部保护选项

技术摘要

公称通径大小	15 - 150毫米
公称通径大小	0.5 - 6英寸
外径	16.1 - 154 mm
外径	0.63 - 6.06英寸
Max。操作压力	41条
Max。操作压力	595 psi.
认证	(EU) 10/2011, 3.1可追溯性，ATEX, EN16643:2016, FDA(材料)，防火BS5173节103.13第6.2部分，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015
弯曲半径	38 - 900毫米
弯曲半径	1.5 - 35.5
编织	哈氏合金，凯纳尔，无，聚丙烯，不锈钢
封面	EPDM橡胶，无，硅橡胶

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

表现

公称软管内径		围栏内的孔		Corroflon年级 (编织&封面)	软管最大工作压力		爆破压力		最小弯曲半径
在	毫米	在	毫米	Corroflon年级 (编织&封面)	酒吧	Psi.	酒吧	Psi.	在	毫米
¹/₂	15	0.440	11.2	来	6	87.	24	350	1¹/₂	38
				党卫军	41	595	450	6525年	1¹/₂	38
				PB	31	450	150.	2175年	1¹/₂	38
				党卫军,RC / FP	41	595	450	6525年	2¹/₄	57.
				rc，si	41	595	450	6525年	2¹/₄	57.
				本次设立	15	215	61.5	890	1¹/₂	38
^3./₄	20.	0.620	15.7	来	5	70	20.	290.	2	51.
				党卫军	35	505	240	3,480	2	51.
				PB	26	375	105	1,520	2	51.
				党卫军,RC / FP	35	505	240	3,480	3.	76.
				rc，si	35	505	240	3,480	3.	76.
				本次设立	13	190	52.5	760	2	51.
1	25	0.847	21．5	来	4．5	65.	18	260	2^3./₄	70
				党卫军	31	450	200	2900年	2^3./₄	70
				PB	23	334	93.	1350年	2^3./₄	70
				党卫军,RC / FP	31	450	200	2900年	4¹/₄	105
				rc，si	31	450	200	2900年	4¹/₄	105
				本次设立	11	160.	46.5	675	2^3./₄	70
1¹/₄	32	1.080	27.5	来	4	58.	16	230	3.¹/₄	82.
				党卫军	27	390.	180.	2,610	3.¹/₄	82.
				PB	20.	290.	81.	1175年	3.¹/₄	82.
				党卫军,RC / FP	27	390.	180.	2,610	4^3./₄	123
				rc，si	27	390.	180.	2,610	4^3./₄	123
				本次设立	10	145	40.5	585	3.¹/₄	82.
1¹/₂	40	1.250	32.0	来	3．5	50.	14	205	4	One hundred.
				党卫军	23	335	120	1740年	4	One hundred.
				PB	17	245	69.	1，000	4	One hundred.
				党卫军,RC / FP	23	335	120	1740年	6	150.
				rc，si	23	335	120	1740年	6	150.
				本次设立	9	130	34.5	500	4	One hundred.
2	50.	1.690	43.0	来	3.	44	12	175.	5¹/₂	140
				党卫军	20.	290.	One hundred.	1,450	5¹/₂	140
				PB	15	215	60.	870	5¹/₂	140
				党卫军,RC / FP	20.	290.	One hundred.	1,450	8¹/₄	210
				rc，si	20.	290.	One hundred.	1,450	8¹/₄	210
				本次设立	8	115	30.	435	5¹/₂	140
2¹/₂	65.	2．120	54.0	来	2．5	36	10	145	7	178.
				党卫军	16	230	70	1015年	7	178.
				PB	12	175.	48	695	7	178.
				党卫军,RC / FP	16	230	70	1015年	10¹/₂	267
				rc，si	16	230	70	1015年	10¹/₂	267
				本次设立	6	87.	24	350	7	178.
3.	80	2.500	64.0	来	2	29	8	115	9	230
				党卫军	14	205	60.	870	9	230
				PB	10	145	42	610	9	230
				党卫军,RC / FP	14	205	60.	870	13¹/₂	345
				rc，si	14	205	60.	870	13¹/₂	345
				本次设立	5	73.	21	305	9	230
4	One hundred.	3.860	98.0	来	1．5	22	6	87.	11^3./₄	300
				党卫军	10	145	40	580	11^3./₄	300
				PB	8	115	30.	435	11^3./₄	300
				党卫军,RC / FP	10	145	40	580	17^3./₄	450
				rc，si	10	145	40	580	17^3./₄	450
				本次设立	-	-	-	-	-	-
6	150.	5.250	130.0	来	０.７５	11	3.	44	23^3./₄	600
				党卫军	5	73.	20.	290.	23^3./₄	600
				PB	-	-	-	-	-	-
				党卫军,RC / FP	5	73.	20.	290.	35¹/₂	900
				rc，si	5	73.	20.	290.	35¹/₂	900
				本次设立	-	-	-	-	-	-
仅= =管，SS =不锈钢编织，Pb =聚丙烯编织，SS，RC / FP =防火橡胶盖，RC = EPDM橡胶盖，Si =硅橡胶盖，KYB = Kynar编织

规范

技术规格

	EPDM橡胶包覆(RC/BK/FP)级软管	Hastelloy编织（HB）级软管	Kynar编织(KYB)级软管	聚丙烯编织(PB)级软管	硅橡胶覆盖(SI)级软管	不锈钢编织（SS）等级软管	只管(TO)级软管
公称通径大小	15 - 150毫米	15 - 50毫米	15 - 80mm	15 - 100毫米	15 - 150毫米	15 - 150毫米	15 - 150毫米
公称通径大小	0.5 - 6英寸	0.5 - 2英寸	0.5 - 3英寸	0.5 - 4英寸	0.5 - 6英寸	0.5 - 6英寸	0.5 - 6英寸
实际孔大小	11.2 - 130毫米	11.2 - 43毫米	11.2 - 64毫米	11.2 - 98毫米	11.2 - 130毫米	11.2 - 130毫米	11.2 - 130毫米
实际孔大小	0.44 - 5.25英寸	0.44 - 1.69英寸	0.44 - 2.5	0.44 - 3.86	0.44 - 5.25英寸	0.44 - 5.25英寸	0.44 - 5.25英寸
长度	5 - 30米	30米	20 - 30米	10 - 30米	5 - 30米	5 - 30米	5 - 30米
外径	22.8 - 154毫米	17.8 - 55.6毫米	19.3 - 86.2毫米	20.4 - 112.8 mm	22.8 - 154毫米	17.8 - 149毫米	16.1 - 146毫米
外径	0.9 - 6.06英寸	0.7 - 2.19英寸	0.76 - 3.39英寸	0.8 - 4.44	0.9 - 6.06英寸	0.7 - 5.87	0.63 - 5.75英寸
Max。操作压力	41条	32.8巴	15巴	31巴	41条	41条	6条
Max。操作压力	595 psi.	476 psi	215 psi.	450 psi.	595 psi.	595 psi.	87 psi
爆破压力	20 - 450 bar	80 - 360 bar	21 - 61.5巴	30 - 150bar	20 - 450 bar	20 - 450 bar	3 - 24酒吧
爆破压力	290 - 6525 psi	1160 - 5,220 psi	305 - 890 PSI	435 - 2,175 psi	290 - 6525 psi	290 - 6525 psi	44 - 350 psi
认证	(EU) 10/2011, 3.1可追溯性，ATEX, EN16643:2016, FDA(材料)，防火BS5173节103.13第6.2部分，ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015	（欧盟）10/2011，3.1可追溯性，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015	（欧盟）10/2011，3.1可追溯性，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015	（欧盟）10/2011，3.1可追溯性，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015	（欧盟）10/2011，3.1可追溯性，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015	（欧盟）10/2011，3.1可追溯性，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015	（欧盟）10/2011，3.1可追溯性，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015
Max。工作温度	100°C	260℃	120°C.	100°C	224℃	260℃
分钟操作温度	-40°C	-73°C.	-40°C	-30°C	-73°C.	-73°C.
Max。工作温度	302°F	500°F	248°F.	212°F.	435°F.	500°F
分钟操作温度	-40°F	-99°F.	-40°F	-22°F	-99°F.	-99°F.
弯曲半径	57 - 900毫米	38 - 140毫米	38 - 230毫米	38 - 300mm	57 - 900毫米	38 - 600毫米	38 - 600毫米
弯曲半径	2.25 - 35.5	1.5 - 5.25英寸	1.5 - 9英寸	1.5 - 11.75	2.25 - 35.5	1.5 - 23.75	1.5 - 23.75
编织	不锈钢	Hastelloy.	聚偏氟乙烯	聚丙烯	不锈钢	不锈钢	没有任何
封面	EPDM橡胶	没有任何	没有任何	没有任何	硅橡胶	没有任何	没有任何
软管外部保护选项	保护线圈，保护装置，磨损环	保护线圈，保护装置，磨损环	保护线圈，保护装置，磨损环	保护线圈，保护装置，磨损环	保护线圈，保护装置，磨损环	保护线圈，保护装置，磨损环	保护线圈，保护装置，磨损环
最终拟合	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件	90°弯头配件，BSP和NPT螺纹配件，凸轮和沟槽配件，DIN 11851配件，JIC配件，PTFE浸管配件，卫生三夹配件，SMS和RJT配件，旋转法兰配件
标签选项	颜色编码，标准	颜色编码，标准	颜色编码，标准	颜色编码，标准	彩色编码，标准，流线标签	颜色编码，标准	颜色编码，标准
真空抵抗	真空耐受-0.9棒，最高150°C（302°F）	真空耐受-0.9棒，最高150°C（302°F）	真空耐受-0.9棒，最高150°C（302°F）	真空耐受-0.9棒，最高150°C（302°F）	真空耐受-0.9棒，最高150°C（302°F）	真空耐受-0.9棒，最高150°C（302°F）	真空耐受-0.9棒，最高150°C（302°F）
