阀门。内联阀
Block-and-bleed阀门
概述

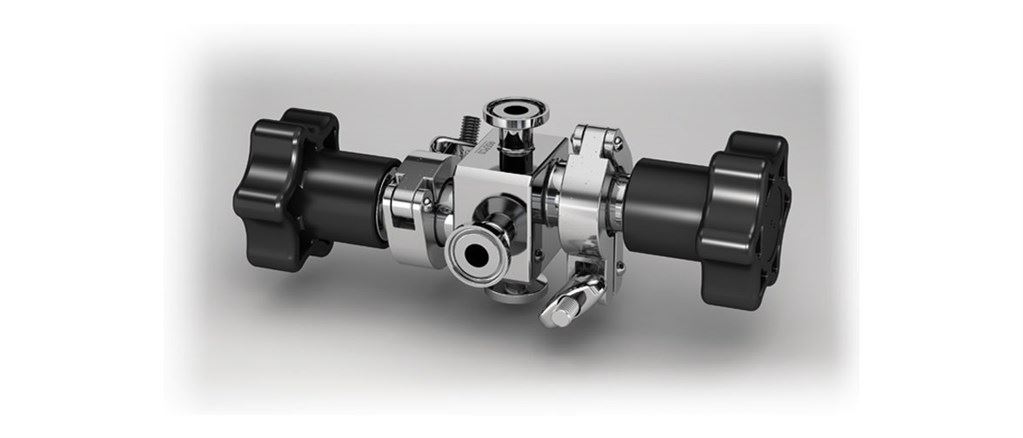

ASEPCO无臂径向隔膜阀
一个可靠的阻塞和排放阀，消除密封点之间通常的死管。
特性和好处
- 易于组装和检查
- 消除污染源，减少清洗时间
- 干净、自动排放设计
- 块体设计消除了死腿区域
- 专利径向隔膜，避免夹死，清洗方便
- 具有广泛的安装角度，在多个方向具有充分的排水能力
技术总结
| 越来越多的类型 | 夹,在线 |
| Max。操作压力 | 10条 |
| Max。操作压力 | 150 psi |
| 兼容的致动器 | 故障关闭，故障打开，手动，气动 |
| 兼容的膜片 | 三元乙丙橡胶,三元乙丙橡胶+ |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
性能
性能
| 流率 | ||
|---|---|---|
| 尺寸(英寸) | 1 psi (0.07 bar)时的Cv | |
| 行分钟 | USGPM | |
| 0.5 x 0.5 | 17.8 | 4.70 |
| 0.75 x 0.5 | 36 | 9.51 |
| 0.75 x 0.75 | 36 | 9.51 |
规范
技术规格
| Block-and-bleed阀门 | |
|---|---|
| 越来越多的类型 | 夹,在线 |
| 流量 | 17.8 - 36升/米 |
| 流量 | 4.7 - 9.5 usgpm |
| 安装尺寸 | 0.5英寸，0.75英寸，1.0英寸，1.5英寸 |
| 进口/出口连接 | 卫生钳，管端 |
| Max。操作压力 | 10条 |
| Max。操作压力 | 150 psi |
| 工作温度范围 | -35 - 135°c |
| 工作温度范围 | -30 - 275华氏度 |
| 兼容的致动器 | 故障关闭，故障打开，手动，气动 |
| 兼容的膜片 | 三元乙丙橡胶,三元乙丙橡胶+ |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 0.68 - 2.5公斤 |
| 重量 | 1.5 - 5.6磅 |
维
| 阻断阀和排泄阀尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行x分支尺寸(英寸) | 一个 | B | C | D | E | F | ||||||
| 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | |
| 0.5 x 0.5 | 110.5 | 4.35 | 43.2 | 1．70 | 0．0 | 0．00 | 31.5 | 1.24 | 69.9 | 2.75 | 67.3 | 2.65 |
| 0.75 x 0.5 | 114.8 | 4.52 | 48.8 | 1.92 | 2．5 | 0．10 | 38.1 | 1.50 | 95.2 | 3.75 | 69.9 | 2.75 |
| 0.75 x 0.75 | 133.4 | 5.25 | 67.3 | 2.65 | 0．0 | 0．00 | 41.4 | 1.63 | 94.0 | 3.70 | 65.5 | 2.58 |
权重
| 阻塞和排出阀重量 | ||||
|---|---|---|---|---|
| 尺寸(英寸) | 阀体 | 带有手动执行器的总重量 | ||
| 公斤 | 磅 | 公斤 | 磅 | |
| 0.5 x 0.5 | 0.68 | 1.50 | 1.20 | 2.60 |
| 0.75 x 0.5 | 1.00 | 2．2 | 2.80 | 6.20 |
| 0.75 x 0.75 | 2．50 | 5.60 | 4．20 | 9.30 |
材料的建筑
| 材料 | 哈氏合金，不锈钢316L，不锈钢AL-6XN |
文学
宣传册
ASEPCO阀门(EN) . pdf
PDF - 723.7 kb
数据表
ASEPCO blockandbleedvalve datasheet.pdf
PDF - 167.9 kb
手册
内联阀手册(EN).pdf
PDF - 1.9 mb
致动器
部致动器系列
- 卫生设计与激光蚀刻的序列号，完全产品可追溯性
- 轻质塑料结构，304不锈钢套筒和尼龙手柄
- 可视指示开启/关闭状态
- 最大密封力150psig
横隔膜
横隔膜
可提供硅酮，EPDM和EPDM +广泛测试，以确保长使用寿命专利，无泄漏的静态肩密封高性能，最少的维护
订单信息
产品代码
| 模型代码 | 部分描述 |
|---|---|
| bc05 - 125 - 1 | 316L夹头进口，夹头出口，2.75 "面对面和0.5 "排放阀与夹头出口，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行机构夹具 |
| bc08 - 125 - 1 | 无阀0.75 "，阻塞和排气，316L钳端进口，钳端出口，3.75 "面对面和0.5 "排气阀与钳端出口，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行机构夹具 |
| bc08 - 126 - 1 | 无阀0.75 "，阻塞和排气，316L钳端进口，钳端出口，3.75 "面对面和0.75 "排气阀与钳端出口，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行机构夹具 |
