阀门。油罐阀门
Sterillite阀门
概述

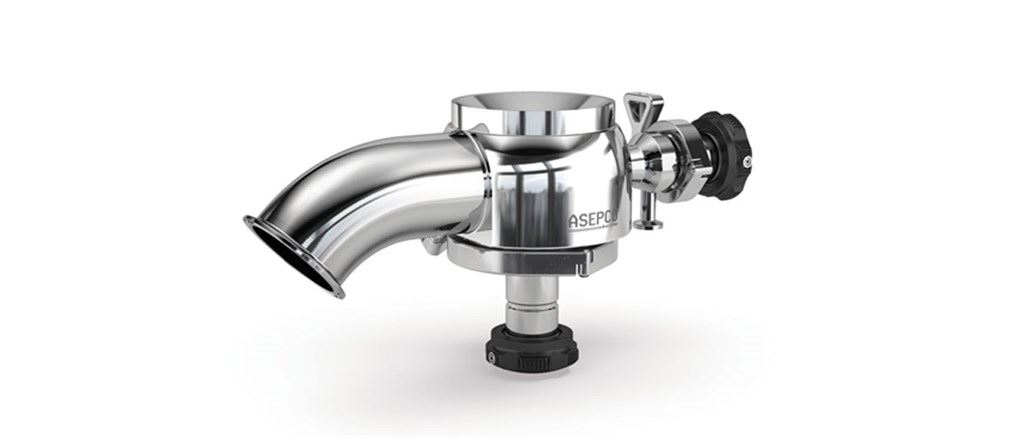

ASEPCO无杆径向隔膜™无菌阀
为满足生物加工行业的严格要求而专门设计的威利斯径向隔膜罐阀门，为最具挑战性的应用提供了解决方案。使用我们的重型厚焊接法兰，可以很容易地将我们的阀门完全焊接到您的油箱底部。没有垫圈、螺栓或接缝。
特性和好处
- 专利径向隔膜，避免夹死，清洗方便
- 在我们的标准罐底阀门上增加了一个特殊的蒸汽端口
- 完全消除了与闭门阀上的蒸汽或清洁流体端口相关联的死腿
- 真正冲洗安装设计，没有垫圈，螺栓或接缝
技术总结
| 越来越多的类型 | 冲洗 |
| 出口连接 | 对接焊缝、卫生法兰 |
| Max。操作压力 | 17条 |
| Max。操作压力 | 250 psi |
| 兼容的致动器 | 高压灭菌手动，紧凑，常闭，常开气动 |
| 兼容的膜片 | EPDM, EPDM +，硅酮，硅酮+，Viton |
| 表面光洁度的选项 | Max 10 micro-inch Ra(0.25µm Ra)， Max 15 micro-inch Ra(0.375µm Ra)， Max 20 micro-inch Ra(0.5µm Ra) |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
性能
性能
| 无菌阀流量 | ||
|---|---|---|
| 大小 | 0.07 bar (1 psi)时的Cv | |
| 英寸 | 行分钟 | USGPM |
| ０.７５ | 39.7 | 10．5 |
| 1.00 | 59.8 | 15.8 |
| 1.50 | 180 | 47.5 |
| 2．00 | 272 | 72 |
| 2．50 | 643 | 170 |
| 3.00 | 1143 | 302 |
规范
技术规格
| Sterillite阀门 | |
|---|---|
| 越来越多的类型 | 冲洗 |
| 流量 | 59.8 - 1,143 L / m |
| 流量 | 15.8 - 302 usgpm |
| 大小 | 1.0"， 1.5"， 2.0"， 2.5"， 3.0" |
| 出口连接 | 对接焊缝、卫生法兰 |
| Max。操作压力 | 17条 |
| Max。操作压力 | 250 psi |
| 工作温度范围 | -51 - 204°c |
| 工作温度范围 | -60 - 400°f |
| 兼容的致动器 | 高压灭菌手动，紧凑，常闭，常开气动 |
| 兼容的膜片 | EPDM, EPDM +，硅酮，硅酮+，Viton |
| 表面光洁度的选项 | Max 10 micro-inch Ra(0.25µm Ra)， Max 15 micro-inch Ra(0.375µm Ra)， Max 20 micro-inch Ra(0.5µm Ra) |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 1.36 - 6.03千克 |
| 重量 | 3 - 13.29磅 |
维
| TFXX-210-X:冲洗式*无菌阀 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 大小 | 一个 | B | C -带气动执行器 | C -带手动执行器 | D | E | F | G | H | |||||||||
| 英寸 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 |
| ０.７５ | 113 | 4.44 | 52 | 2.06 | 173 | 6.82 | 148 | 5.81 | 76 | 2.98 | 76 | 2.98 | 76 | 2.98 | 85 | 3.34 | 73 | 2.89 |
| 1.00 | 253 | 9.98 | 96 | 3.78 | 208 | 8.19 | 186 | 7．34 | 76 | 2.98 | 62 | 2.45 | 133 | 5.25 | 85 | 3.34 | 73 | 2.89 |
| 1.50 | 297 | 11.71 | 132 | 5.19 | 184 | 7.26 | 166 | 6.53 | 76 | 2.98 | 64 | 2.53 | 146 | 5.75 | 91 | 3.59 | 81 | 3．17 |
| 2．00 | 339 | 13.33 | 163 | 6.43 | 271 | 10.66 | 212 | 8.34 | 102 | 4.00 | 95 | 3.75 | 185 | 7.30 | 98 | 3.84 | 91 | 3.59 |
| 2．50 | 200 | 7.89 | 192 | 7.54 | 271 | 10.66 | 212 | 8.34 | 125 | 4.91 | 125 | 4.91 | 125 | 4.91 | 110 | 4.34 | 111 | 4.38 |
| 3.00 | 430 | 16.92 | 235 | 9.24 | 381 | 15．00 | 284 | 11.17 | 125 | 4.91 | 133 | 5.22 | 212 | 8.34 | 110 | 4.34 | 111 | 4.38 |
权重
| 权重 | ||||||
|---|---|---|---|---|---|---|
| 大小 | 阀体 | 手动执行器的总重量 | 带有气动执行器的总重量 | |||
| 英寸 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 |
| ０.７５ | 1．40 | 3.10 | 3.06 | 6.75 | 3.61 | 7.95 |
| 1.00 | 1.36 | 3.00 | 3.02 | 6.65 | 3.56 | 7.85 |
| 1.50 | 2 | 4.43 | 3.67 | 8.08 | 4.21 | 9.28 |
| 2．00 | 3.45 | 7.60 | 6.24 | 13.75 | 6.99 | 15.40 |
| 2．50 | 6.03 | 13.29 | 8.80 | 19.39 | 16.35 | 36.04 |
| 3.00 | 5.98 | 13.18 | 8.75 | 19.28 | 16.30 | 35.93 |
材料的建筑
| 材料 | 哈氏合金，不锈钢316L，不锈钢AL-6XN |
文学
宣传册
ASEPCO阀门(EN) . pdf
PDF - 723.7 kb
数据表
ASEPCO无菌阀数据表。pdf
PDF - 199.4 kb
手册
油箱阀门手册(EN).pdf
PDF - 2.4 mb
致动器
致动器
用于罐阀的AKS执行器系列**是一种耐用，易于维护的执行器，由塑料外壳和不锈钢隔膜接口制成。由此产生的驱动器是一个卫生的设计，是gmp兼容。
我们的罐阀执行机构也可在AJS执行机构系列，全不锈钢执行机构提供所有相同的性能，但在重型包装。
两个版本都提供手动和气动选项，提供激光蚀刻序列号的可追溯性，并携带市场领先的三年保修。它是直接添加自动化的气动版本安装开关或控制器从任何制造商。
与所有线性开关和控制器制造商合作(如Westlock, Stonel, Burkert等)
**AKS执行器系列仅可在0.5-1.5英寸尺寸
横隔膜
横隔膜
在食品和生物危害行业中，多种材料可以应对几乎所有的温度、压力和化学挑战。
材料包括:
- 硅胶
- 三元乙丙橡胶
- 硅胶+
- 三元乙丙橡胶+
- 氟橡胶的
- Viton A(耐蒸汽)
- 氟橡胶的女朋友
- 聚四氟乙烯
所有的膜片都经过激光蚀刻，标有固化日期和批号，以确保它们是完全可追溯的。
订单信息
产品代码
| 模型代码 | 部分说明 |
|---|---|
| tf10 - 210 x * | 径向阀1 "，Sterillite EN 1.4435阀体/EN1.4404配件，适合0.375 "厚或更小的头部，1 " 45̊钳端出口，冲洗膜片和0.5 "卫星阀，冲洗膜片@ 180,0.5 "直夹，Ra表面光洁度*，电抛光和钝化，包括阀体/执行机构夹具 |
| tf17 - 210 x * | 径向阀1.5 "，Sterillite EN 1.4435阀体/EN1.4404配件，适合0.375 "厚或更小的头部，1.5 " 45̊钳端出口，冲洗膜片和0.5 "卫星阀，冲洗膜片@ 180,0.5 "直夹，Ra表面光洁度*，电抛光和钝化，包括阀体/执行机构夹具 |
| tf20-210-x * | 径向阀2 "，Sterillite EN 1.4435阀体/EN1.4404配件，适合0.375 "厚或更小的头部，2 " 45̊钳端出口，冲洗膜片和0.5 "卫星阀，冲洗膜片@ 180,0.5 "直夹，Ra表面光洁度*，电抛光和钝化，包括阀体/执行机构夹具 |
| tf30 - 210 x * | 径向阀3 "，Sterillite EN 1.4435阀体/EN1.4404配件，适合0.375 "厚或更小的头部，3 " 45̊钳端出口，冲洗膜片和0.5 "卫星阀，冲洗膜片@ 180,0.5 "直夹，Ra表面光洁度*，电抛光和钝化，包括阀体/执行机构夹具 |
| *注:X代表以下选项之一- 1 = 20微英寸Ra表面光洁度2 = 15微英寸Ra表面光洁度3 = 10微英寸Ra表面光洁度 |
