流体路径-垫圈
PolySteel垫圈
概述

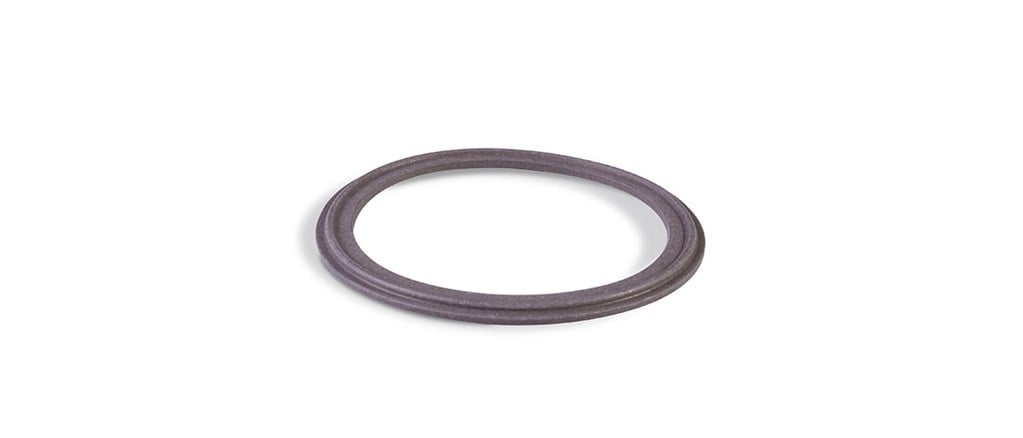

PolySteel垫圈
(聚四氟乙烯/不锈钢)
这些高纯度垫圈提供了高质量性能的应用，需要连续的蒸汽阻力。50/50聚四氟乙烯/不锈钢复合材料，设计显著减少冷流动和蠕变，Polysteel垫圈在重复的SIP循环下保持其完整性。它们的构造具有最大的密封性，提供防泄漏性能，在工厂提供更少的停机时间。
多钢垫圈在极端温度条件下，范围从-212ºC到327ºC(-350ºF到620ºF)，尺寸范围从¼英寸到6英寸。
特性和好处
- 按照ASME-BPE标准设计
- 符合USP VI级标准且不含动物源性成分(ADCF)
- 符合FDA法规CFR 21 177.2602
- 批号使产品具有可追溯性
- PTFE/不锈钢复合材料，具有最佳的连续耐蒸汽性能
- 在极端温度条件下执行。范围:-212ºC ~ 327ºC(-350ºF ~ 620ºF)
技术总结
| 垫片的类型 | Unflanged |
| 认证 | ADCF, USP VI级 |
| 工作温度范围 | -212 - 327°c |
| 工作温度范围 | -350 - 620°f |
| 保质期 | 20年 |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
规范
技术规格
| PolySteel垫圈 | |
|---|---|
| 垫片的类型 | Unflanged |
| 内直径 | 9.7 - 148.3毫米 |
| 内直径 | 0.38 - 5.84英寸 |
| 外径 | 21.6 - 166.9毫米 |
| 外径 | 0.85 - 6.57英寸 |
| 大小 | 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 4, 6英寸 |
| 数量 | 25个人电脑 |
| 认证 | ADCF, USP VI级 |
| 工作温度范围 | -212 - 327°c |
| 工作温度范围 | -350 - 620°f |
| 保质期 | 20年 |
材料的建筑
| 材料 | 聚四氟乙烯，PTFE/不锈钢复合，不锈钢复合 |
文学
宣传册
BioPure概述(EN) . pdf
PDF - 582.1 kb
数据表
Polysteel垫圈datasheet.pdf
PDF - 129.3 kb
订单信息
产品代码
| 零件号 | 英寸大小 | 内径d (B)英寸(mm) | 外径(A)英寸(mm) | 数量 |
|---|---|---|---|---|
| 42英里- ps - 050 - 25所示 | 1／2 | 0.38 (9.7) | 0.85 (21.6) | 25 |
| 42英里- ps - 075 - 25所示 | 3／4 | 0.62 (15.7) | 0.85 (21.6) | 25 |
| 每加仑40英里- ps - 100 - 25所示 | 1 | 0.88 (22.4) | 1.98 (50.3) | 25 |
| 每加仑40英里- ps - 150 - 25所示 | 1又1/2 | 1.38 (35.1) | 1.98 (50.3) | 25 |
| 每加仑40英里- ps - 200 - 25所示 | 2 | 1.88 (47.8) | 2.52 (64.0) | 25 |
| 每加仑40英里- ps - 250 - 25所示 | 2个半 | 2.38 (60.5) | 3.05 (77.5) | 25 |
| 每加仑40英里- ps - 300 - 25所示 | 3. | 2.88 (73.2) | 3.58 (90.9) | 25 |
| 每加仑40英里- ps - 400 - 25所示 | 4 | 3.84 (97.5) | 4.68 (118.9) | 25 |
| 40 mog - ps - 600 - 25所示 | 6 | 5.84 (148.3) | 6.57 (166.9) | 25 |
