泵。壳体泵
200系列套管泵
概述
200系列多通道盒式泵

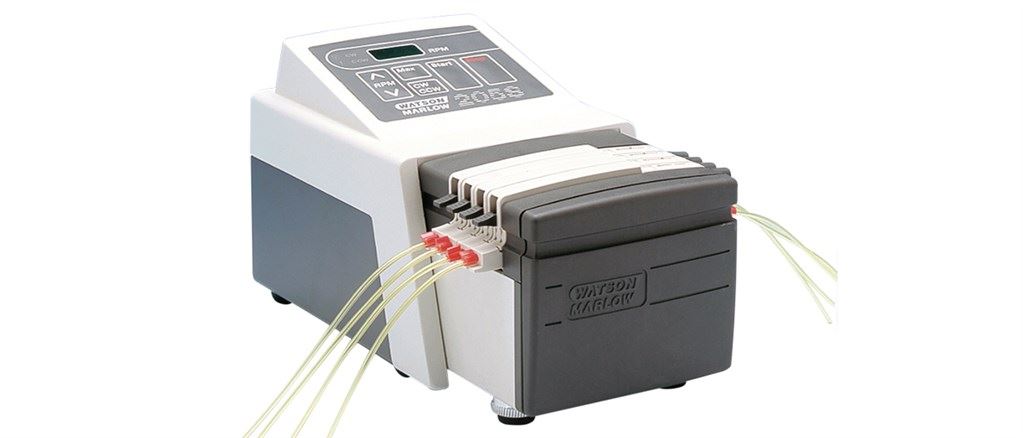

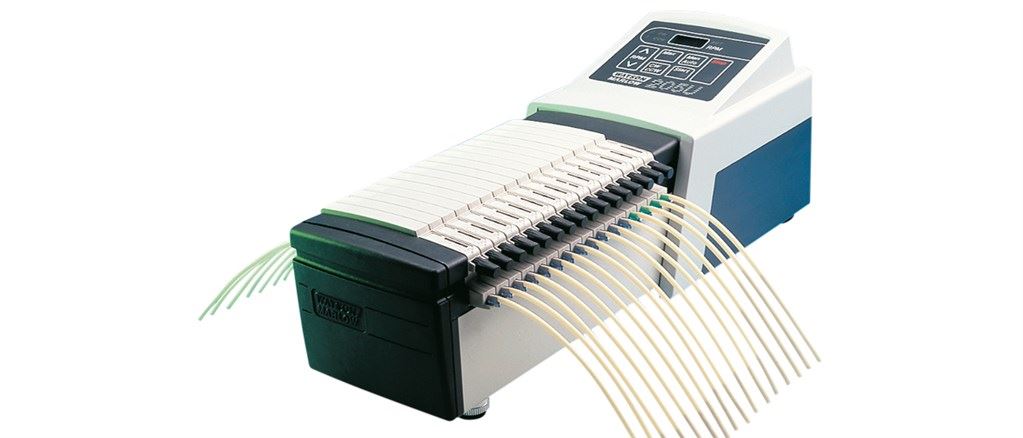

200系列多通道科学泵提供高精度的无脉动泵送。有两个泵型号可用，205年代/ CA手动控制变速泵，以及205U / CA Auto Control变速泵。配有转速计控制的伺服质量直流电机，两种泵都具有精确的速度控制能力。键盘锁可防止篡改或意外发生变化，并且存在最大的高速启动功能。
多转'点击停止'压力调整，每个卡带，使每个通道的流量控制。该205CA泵头与它的snap-fit盒式和簧载轨道是工厂设置的标准应用。可锁定咬合调整允许设置优化时，必要的，唯一的，保持不受干扰的管变化。205CA泵头接受歧管泵管在六种不同的材料和19个尺寸。
0- 5v直流转速表输出用于转速监控，5v辅助输出用于电机运行指示。远程低电压，或TTL (PLC兼容)的启动/停止和方向控制。可选择双电压100- 120v或220- 240v 50/ 60hz工作。
标准泵头选项:
- 205CA八辊低脉冲盒散孔，具有4,8,12,16,20,24和32个歧管管道通道
特性和好处
- 流速从0.6微升到22.0 ml/min
- 模拟速度控制，0 V或TTL遥控器，Tacho速度输出和键盘手动控制
- 膜键盘与电源，速度，方向启动和待机的控制
- 流量调节通过19管尺寸和驱动速度从0.5 rpm到90 rpm
- 具有可锁定30的精密盒式闭合尺度，用于微调流动
- 4,8,12和16沟道散孔，可以延伸到32个通道
- 八个从动滚子采用行星齿轮传动，超低脉动
技术摘要
| 最大限度。流速 | 22毫升/分钟 |
| 分钟。流速 | 0.0006毫升/分钟 |
| 驱动速度控制比率 | 180:1 |
| 工作温度范围 | 5 - 40°C |
| 控制类型 | 手动，远程模拟/数字 |
| 推动标准 | BS EN（IP31），BS en 50082-1，BS EN 61010-1，CE |
| 驱动入口评级 | IP31 |
| 驱动电源 | 1PH，100-120 V，200-240 V 50/60 Hz，60 VA |
| 兼容油管内径 | 0.13, 0.19, 0.25, 0.38, 0.5, 0.63, 0.76, 0.88, 1.02, 1.14, 1.29, 1.42, 1.52, 1.65, 1.85, 2.05, 2.29, 2.54, 2.79毫米 |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
集成管的泵头
| 205CA用于手动管道的歧管管道（205s）和自动（205U）多通道盒式泵 - 流量范围（ml / min） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 管码 | 橙色/黑色 | 橙色/红色 | 橙色/蓝色 | 橙色/绿色 | 橙色/黄色 | 橙色/白色 | 黑色/黑色 | 橙色/橙色 | 白色/白色 | 红色/红色 |
| 生毫米 | 0.13 | 0.19 | 0.25 | 0.38 | 0.5 | 0.63 | 0.76 | 0.88 | 1．02 | 1.14 |
| 0.5转 | 0.0006 | 0.0009 | 0.0013 | 0.0036 | 0.0056. | 0.0083 | 0.011 | 0.016 | 0.021 | 0.026 |
| 90转 | 0.099 | 0．15 | 0．23 | 0.65 | 1．01 | 1.49 | 2.02 | 2.92 | 3.76 | 4.68 |
| 管码 | 灰色/灰色 | 黄/黄 | 黄/蓝 | 蓝/蓝 | 绿色/绿色 | 紫色/紫色 | 紫色/黑色 | 紫色/橙色 | 紫色/白色 | |
| 生毫米 | 1.29 | 1.42 | 1.52 | 1．65 | 1.85 | 2.05 | 2.29 | 2.54 | 2.79 | |
| 0.5转 | 0.033 | 0.04 | 0.043 | 0.051 | 0.063 | 0.076 | 0.092 | 0.11 | 0.12 | |
| 90转 | 5.94 | 7．2 | 7.69 | 9.12 | 11.3 | 13.8 | 16.5 | 19.3 | 22. | |
规范
技术规格
| 用205ca pumphead开车 | |
|---|---|
| 浮渣数量的滚筒 | 8 |
| 管道的泵头数 | 4,8,12,16 |
| 最大限度。流速 | 22毫升/分钟 |
| 分钟。流速 | 0.0006毫升/分钟 |
| 驱动速度控制比率 | 180:1 |
| 开车的速度 | 0.5 - 90转 |
| 工作温度范围 | 5 - 40°C |
| 重量 | 6.4 - 10kg |
| 重量 | 14.1 - 22磅 |
| 驱动重量 | 4,4.1千克 |
| 驱动重量 | 8.8, 9磅 |
| 控制类型 | 手动，远程模拟/数字 |
| 驱动控制选项 | 手动，远程模拟/数字 |
| 推动标准 | BS EN（IP31），BS en 50082-1，BS EN 61010-1，CE |
| 驱动入口评级 | IP31 |
| 驱动电源 | 1PH，100-120 V，200-240 V 50/60 Hz，60 VA |
| 兼容油管内径 | 0.13, 0.19, 0.25, 0.38, 0.5, 0.63, 0.76, 0.88, 1.02, 1.14, 1.29, 1.42, 1.52, 1.65, 1.85, 2.05, 2.29, 2.54, 2.79毫米 |
维
材料的建筑
| 驱动生活环境调查 | 铝、涂漆钢 |
| 驱动键盘/ HMI | 聚酯 |
| Pumphead身体组装 | 缩醛，铝，黄铜 |
| Pumphead警卫 | 顶点 |
| Pumphead转子装配 | 铝，不锈钢 |
| Pumphead跟踪 | 缩醛共聚物（Kematal），PVDF |
控制
控制选项
| 泵驱动器 | 205年代/ CA | 205U / CA. |
|---|---|---|
| 手动控制 | ||
| 简单的校准显示流量毫升/分钟 | ✔ | ✔ |
| 选择流量或速度显示 | ✔ | ✔ |
| 遥控 | ||
| 运行/停止，方向更改，运行/停止输出 | ✔ | |
| 模拟控制 | ||
| 可编程模拟信号高达30V或32MA | ✔ | |
| Tacho频率速度输出：0-5V | ✔ | |
| 安全 | ||
| 键盘锁保护设置 | ✔ | ✔ |
文学
小册子
200系列泵(EN).pdf
PDF - 470.8KB.
数据表
205数据表（en）.pdf
PDF - 590.8KB.
手册
205S 205U手册(EN).pdf
PDF - 519.9KB.
订单信息
产品代码
| 泵及泵头产品代码 | |
|---|---|
| 描述 | PareCode. |
| 205S 205仅手动控制驱动器 | 026.3001.000 * |
| 205CA4 4通道Ca Pumphead | 023.1101.000 |
| 205CA8 8通道Ca Pumphead | 023.1201.000 |
| 205CA12 12通道Ca Pumphead | 023.1301.000 |
| 205CA16 16通道Ca Pumphead | 023.1401.000 |
| 205CAX12 12通道加长CA泵头 | 053.3442.000 |
| 205CAX16 16通道延伸CA Pumphead | 053.3462.000 |
| 205U 205仅自动控制驱动器 | 026.5001.000 * |
| 205CA4 4通道Ca Pumphead | 023.1101.000 |
| 205CA8 8通道Ca Pumphead | 023.1201.000 |
| 205CA12 12通道Ca Pumphead | 023.1301.000 |
| 205CA16 16通道Ca Pumphead | 023.1401.000 |
| 205CAX12 12通道加长CA泵头 | 053.3442.000 |
| 205CAX16 16通道延伸CA Pumphead | 053.3462.000 |
| 管排序代码 | |||||||
|---|---|---|---|---|---|---|---|
| 205CA的歧管泵管 | |||||||
| 颜色码 | 管子 | 马普琳 | 可高压灭菌马普兰 | PVC | 硅酮 | 耐溶剂 | 耐酸 |
| 橙色/黑色 | 0.13 | 980.0013.000 | 984.0013.000 | ||||
| 橙色/红色 | 0.19 | 980.0019.000 | 984.0019.000 | ||||
| 橙色/蓝色 | 0.25 | 978.0025.000 | 978.0025.00 + | 980.0025.000. | 984.0025.000. | ||
| 橙色/绿色 | 0.38 | 978.0038.000 | 978.0038.00 + | 980.0038.000 | 984.0038.000 | ||
| 橙色/黄色 | 0.5 | 978.0050.000 | 978.0050.00+ | 980.0050.000 | 984.0050.000 | 986.0050.000 | |
| 橙色/白色 | 0.63 | 978.0063.000 | 978.0063.00 + | 980.0063.000 | 982.0063.000 | 984.0063.000 | 986.0063.000 |
| 黑色/黑色 | 0.76 | 978.0076.000 | 978.0076.00 + | 980.0076.000 | 982.0076.000 | 984.0076.000 | 986.0076.000 |
| 橙色/橙色 | 0.88 | 978.0088.000 | 978.0088.00+ | 980.0088.000. | 982.0088.000 | 984.0088.000 | 986.0088.000 |
| 白色/白色 | 1．02 | 978.0102.000 | 978.0102.00+ | 980.0102.000 | 982.0102.000 | 984.0102.000 | 986.0102.000 |
| 红色/红色 | 1.14 | 978.0114.000 | 978.0114.00+ | 980.0114.000 | 982.0114.000 | 984.0114.000 | 986.0114.000 |
| 灰色/灰色 | 1.29 | 978.0129.000 | 978.0129.00+ | 980.0129.000 | 982.0129.000 | 984.0129.000 | 986.0129.000 |
| 黄色/黄色 | 1.42 | 978.0142.000 | 978.0142.00+ | 980.0142.000 | 982.0142.000 | 984.0142.000 | 986.0142.000 |
| 黄色/蓝色 | 1.52 | 978.0152.000 | 978.0152.00 + | 980.0152.000 | 982.0152.000 | 984.0152.000 | 986.0152.000 |
| 蓝/蓝 | 1．65 | 978.0165.000 | 978.0165.00+ | 980.0165.000 | 982.0165.000 | 984.0165.000 | 986.0165.000 |
| 绿色/绿色 | 1.85 | 978.0185.000 | 978.0182.00 + | 980.0185.000 | 982.0185.000 | 984.0185.000 | 986.0185.000 |
| 紫色/紫色 | 2.05 | 978.0205.000 | 978.0205.00+ | 980.0205.000 | 982.0205.000 | 984.0205.000 | 986.0205.000 |
| 紫色/黑色 | 2.29 | 978.0229.000 | 978.0229.00+ | 980.0229.000 | 982.0229.000 | 984.0229.000 | 986.0229.000 |
| 紫色/橙色 | 2.54 | 978.0254.000 | 978.0254.00 + | 980.0254.000 | 982.0254.000 | 984.0254.000 | 986.0254.000 |
| 紫色/白色 | 2.79 | 978.0279.000 | 978.0279.00 + | 980.0279.000 | 982.0279.000 | 984.0279.000 | 986.0279.000 |
