阀门 - 连接器
asepconnect™
概述

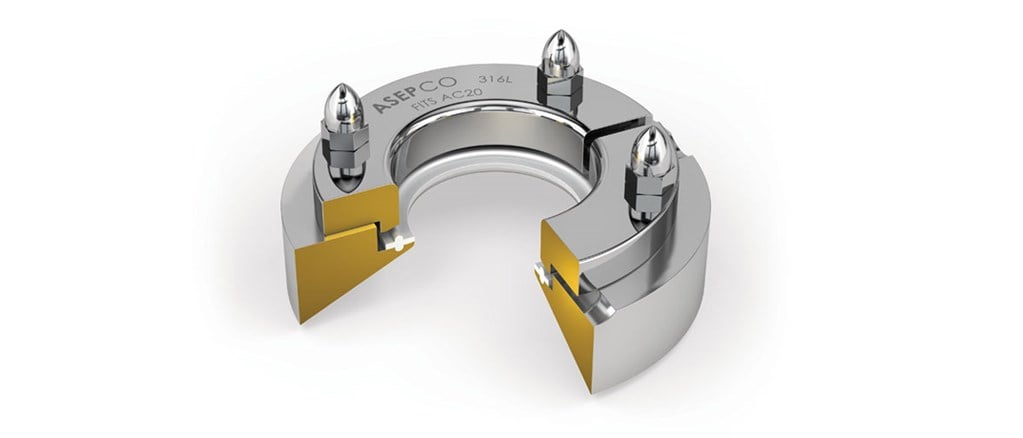

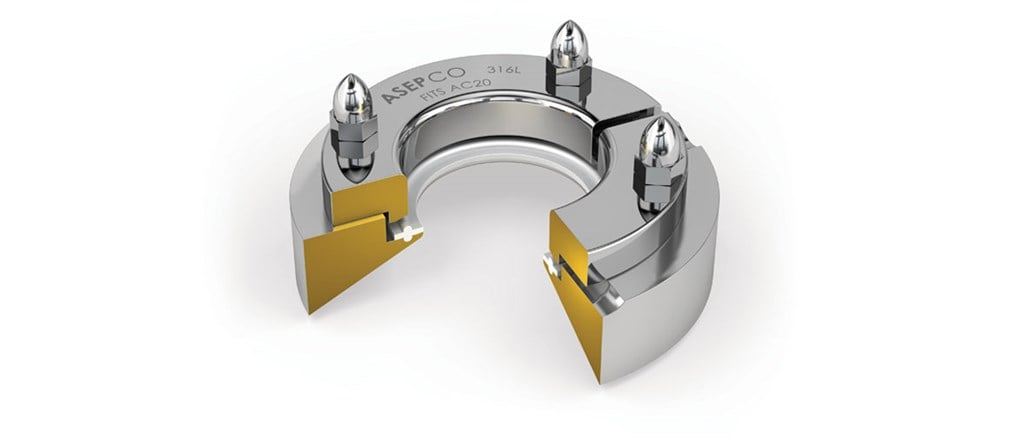

ASEPCONNECT™紧密耦合无菌连接器
ASEPCO关闭耦合连接器用于将嵌入式探头和仪器连接到处理线路。它们比替代方案更容易安装和清洁，并具有ASEPCO的专利无菌密封，该密封基于您在阀门中找到的相同可靠的印章。
特点和优惠
- 清洁，无菌设计
- 用于关键无菌处理应用的无菌设计
- 用坦克冲洗，消除死腿和泄漏
- 便于放置、密封、检查
- 我们的专利密封面可提高垫片密封刃
- 外径大，避免翘曲(可提供其他直径)
- 山上螺柱防止磨损
- 用于破裂磁盘的间隙槽
技术摘要
| 安装类型 | fl |
| 联系 | 带有三夹部件连接的焊接体 |
| 工作温度范围 | -80 - 200°C |
| 工作温度范围 | -112 - 392°f |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001. |
| 标准 | asme bpe，ce-ped |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
规格
技术规格
| ASEPCONNECT | |
|---|---|
| 安装类型 | fl |
| 尺寸 | 0.375“，0.5”，0.75“，1.0”，1.5“，2.0”，2.5“，3.0”，4.0“ |
| 厚度 | 1“标准身高 |
| 联系 | 带有三夹部件连接的焊接体 |
| 操作规压力范围 | -14.5 - 101.5 psig |
| 工作温度范围 | -80 - 200°C |
| 工作温度范围 | -112 - 392°f |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001. |
| 标准 | asme bpe，ce-ped |
| 重量 | 0.55 - 3.36公斤 |
| 重量 | 1.2 - 7.4磅 |
方面
| 模型 ＃ | 尺寸 | 一种 | B. | C | D. | E. |
|---|---|---|---|---|---|---|
| 英寸 | 在（mm） | 在（mm） | 在（mm） | 在（mm） | 在（mm） | |
| AC04-0001. | 0.375 | 0.790（20.1） | 0.275（7.0） | 2.385（60.6） | 0.790（20.1） | 0.750 (19.1) |
| AC05-0001. | 0.50 | 0.790（20.1） | 0.370（9.4） | 2.385（60.6） | 0.790（20.1） | 0.750 (19.1) |
| AC08-0001. | 0.75 | 0.790（20.1） | 0.620 (15.7) | 2.385（60.6） | 0.790（20.1） | 0.750 (19.1) |
| ac10 - 0001 | 1.00 | 1.720（43.7） | 0.870（22.1） | 3.955（100.5） | 1.205 (30.6) | 1.154（29.3） |
| ac15 - 0001 | 1.50 | 1.720（43.7） | 1.370（34.8） | 3.955（100.5） | 1.205 (30.6) | 1.154（29.3） |
| ac20 - 0001 | 2.00 | 2.170（55.1） | 1.870 (47.5) | 4.500（114.3） | 1.140（29.0） | 1.603 (40.7) |
| ac25 - 0001 | 2．50 | 2.580 (65.5) | 2.370（60.2） | 5.120（130.0） | 1.171 (29.7) | 2.370（60.2） |
| AC30-0001. | 3.00 | 3.070（78.0） | 2.870 (72.9) | 5.800（147.3） | 1.171 (29.7) | 3.750（95.3） |
| AC40-0001. | 4.00 | 4.130 (104.9) | 3.835 (97.4) | 6.845（173.9） | 1.141 (29.0) | 5.000 (127.0) |
重量
| 尺寸 | 重量 |
|---|---|
| 英寸 | 磅(公斤) |
| 0.375 | 1.2 (55) |
| 0.50 | 1.2 (55) |
| 0.75 | 1.2 (55) |
| 1.00 | 3.0 (1.36) |
| 1.50 | 3.0 (1.36) |
| 2.00 | 3.7（1.68） |
| 2．50 | 5.7（2.59） |
| 3.00 | 5.7（2.59） |
| 4.00 | 7.4 (3.36) |
建筑材料
| 材料 | Hastelloy，不锈钢316L，不锈钢AISI 316L，不锈钢AL-6XN |
控制
重量
| 尺寸 | ASEPCONNECT |
|---|---|
| 英寸 | 磅(公斤) |
| 0.375 | 1.2 (55) |
| 0.50 | 1.2 (55) |
| 0.75 | 1.2 (55) |
| 1.00 | 3.0 (1.36) |
| 1.50 | 3.0 (1.36) |
| 2.00 | 3.7（1.68） |
| 2．50 | 5.7（2.59） |
| 3.00 | 5.7（2.59） |
| 4.00 | 7.4 (3.36) |
文学
数据表
ASEPCO ASEPCONNECT Datasheet.pdf.pdf.
PDF - 912.8KB.
