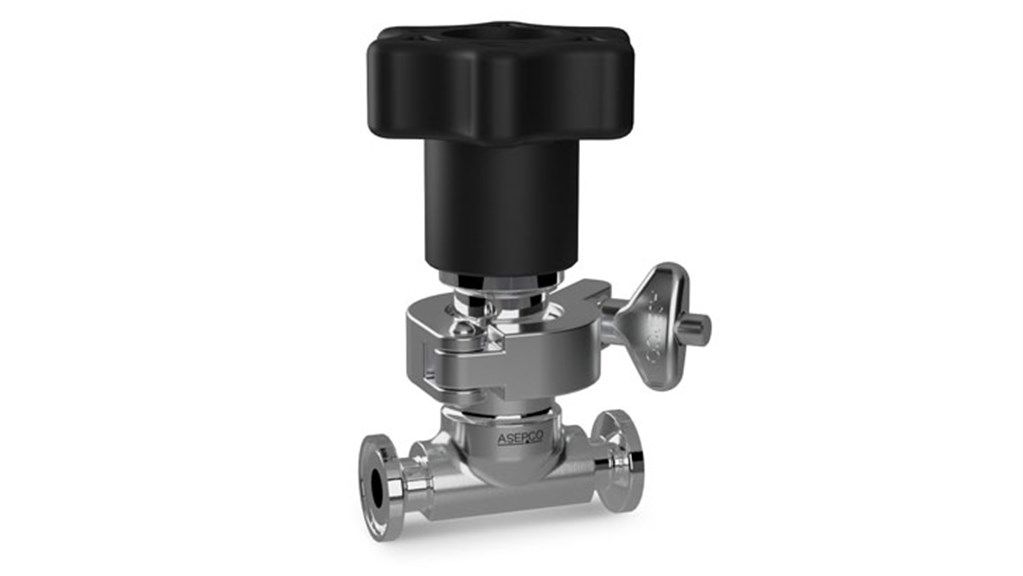

阀门。内联阀
无菌访问阀门
概述

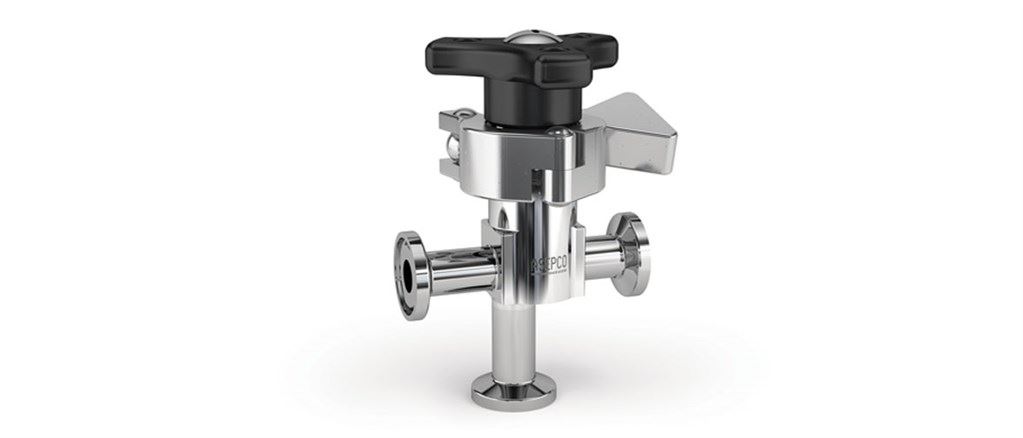

ASEPCO无杆径向隔膜™无菌接入阀
最小化保持量，在一个有效的阀门中有两个流动路径。
特性和好处
- 省去配件，节省时间、空间和金钱
- 配置为适合夹紧端或焊接端连接，或一个次级阀门
- 完全液体隔离
- 具有180度的安装角度，具有多种方向的完全排水性
- 简单的三夹组装使维护速度加快80%
- 没有重新调整或重新收紧
- 综合旅游停止
技术摘要
| 安装类型 | 夹具，在线 |
| Max。操作压力 | 10条 |
| Max。操作压力 | 150 psi |
| 兼容执行器 | 故障关闭，故障打开，手动，气动 |
| 兼容的膜片 | EPDM，EPDM PLUS |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
表现
表现
| 无菌通道阀流量 | ||
|---|---|---|
| 尺寸（英寸） | 0.07 bar (1 psi)时的Cv | |
| LPM. | USGPM. | |
| 0.50紧凑 | 17.8 | 4.70 |
| 0.75 | 36 | 9.51 |
| 1.00 | 70 | 18.49 |
| 1.50 | 104. | 27.47 |
规范
技术规格
| 无菌访问阀门 | |
|---|---|
| 安装类型 | 夹具，在线 |
| 流量 | 17.8 - 104 L / m |
| 流量 | 4.7 - 27.5 USGPM |
| 安装尺寸 | 0.5英寸，0.75英寸，1.0英寸，1.5英寸 |
| 进口/出口连接 | 卫生钳，管端 |
| Max。操作压力 | 10条 |
| Max。操作压力 | 150 psi |
| 工作温度范围 | -35 - 135°c |
| 工作温度范围 | -30 - 275°F |
| 兼容执行器 | 故障关闭，故障打开，手动，气动 |
| 兼容的膜片 | EPDM，EPDM PLUS |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
维
| 端口无菌接触阀尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸（英寸） | A -与手动执行器 | A - 带气动执行器 | B | C | D | |||||
| 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | |
| 0.50紧凑 | 104.1 | 4．10 | 160.5 | 6.32 | 40.1 | 1.58 | 37.6 | 1.48 | 63.5 | 2.50 |
| 0.75 | 111.3. | 4.38 | 219.2 | 8.63 | 47.2 | 1.86 | 49.0 | 1.93 | 76.2 | 3.00 |
| 1.00 | 153.2 | 6.03 | 282.2 | 11.11 | 50.3 | 1.98 | 75.4 | 2.97 | 114.3 | 4.50 |
| 1.50 | 160.8 | 6.33 | 384.8 | 15.15 | 56.9 | 2.24 | 98.6 | 3.88 | 139.7 | 5．50 |
| 组合无菌存取阀尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸（英寸） | A -与手动执行器 | A - 带气动执行器 | B | C | D | |||||
| 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | |
| 0.50紧凑 | 139.2 | 5.48 | 195.6 | 7.70 | 74.9 | 2.95 | 37.6 | 1.48 | 63.5 | 2.50 |
| 0.75 | 157.5 | 6.20 | 265.4 | 10.45 | 94.7 | 3.73 | 49.0 | 1.93 | 76.2 | 3.00 |
| 1.00 | 239.0 | 9.41 | 368.0 | 14.49 | 136.1. | 5.36 | 75.4 | 2.97 | 114.3 | 4.50 |
| 1.50 | 272.0 | 10.71 | 495.8 | 19.52 | 168.1 | 6.62 | 98.6 | 3.88 | 139.7 | 5．50 |
权重
| 移植无菌接入阀重量 | ||||
|---|---|---|---|---|
| 尺寸（英寸） | 阀体 | 手动执行器的总重量 | ||
| 公斤 | 磅 | 公斤 | 磅 | |
| 0.50紧凑 | 0.44 | 0.96 | 0.69 | 1.51 |
| 0.75 | 0.86 | 1.89 | 1.70 | 3.74 |
| 1.00 | 1.79 | 3.94 | 3.13 | 6.89 |
| 1.50 | 3.25 | 7.15 | 6.68 | 14.70 |
| 组合无菌通道阀重量 | ||||
|---|---|---|---|---|
| 尺寸英寸 | 阀体 | 手动执行器的总重量 | ||
| 公斤 | 磅 | 公斤 | 磅 | |
| 0.50紧凑 | 0.84 | 1.84 | 1.34 | 2.94 |
| 0.75 | 1.62 | 3.56 | 3.30 | 7.26 |
| 1.00 | 3.38 | 7.43 | 6.06 | 13.33 |
| 1.50 | 6.47 | 14.24 | 13.32 | 29.30. |
材料的建筑
| 材料 | Hastelloy，不锈钢316L，不锈钢AL-6XN |
文学
宣传册
ASEPCO阀门（EN）.pdf
PDF - 723.7KB.
数据表
ASEPCO无菌访问阀数据表.pdf
PDF - 136.4 kb
手册
内联阀手册（ZH）.pdf
PDF - 1.9 mb
执行器
部致动器系列
- 卫生设计与激光蚀刻的序列号，完全产品可追溯性
- 轻量级塑料结构304 SS套筒和尼龙手柄
- 可视指示开启/关闭状态
- 150 psig最大密封力

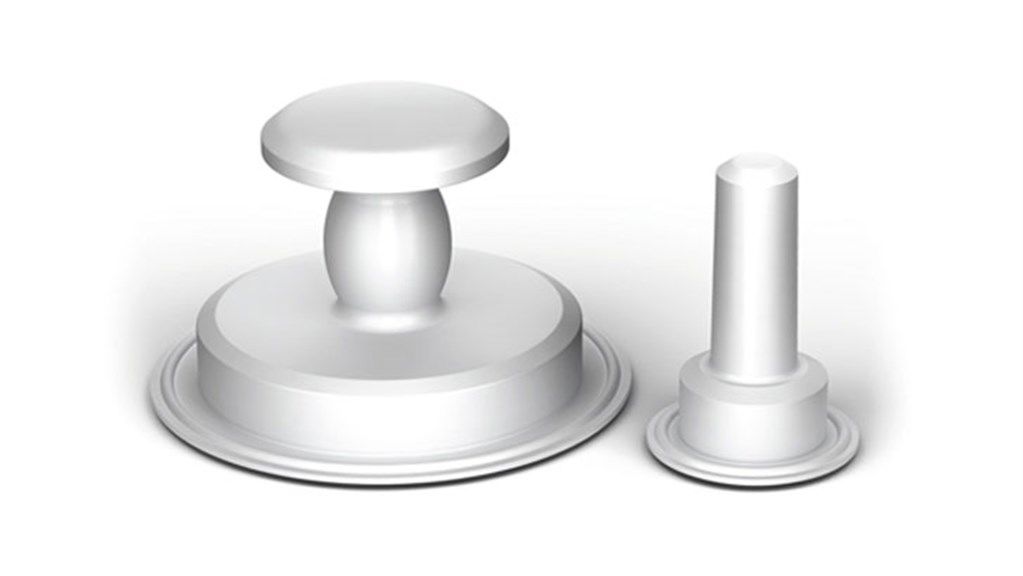

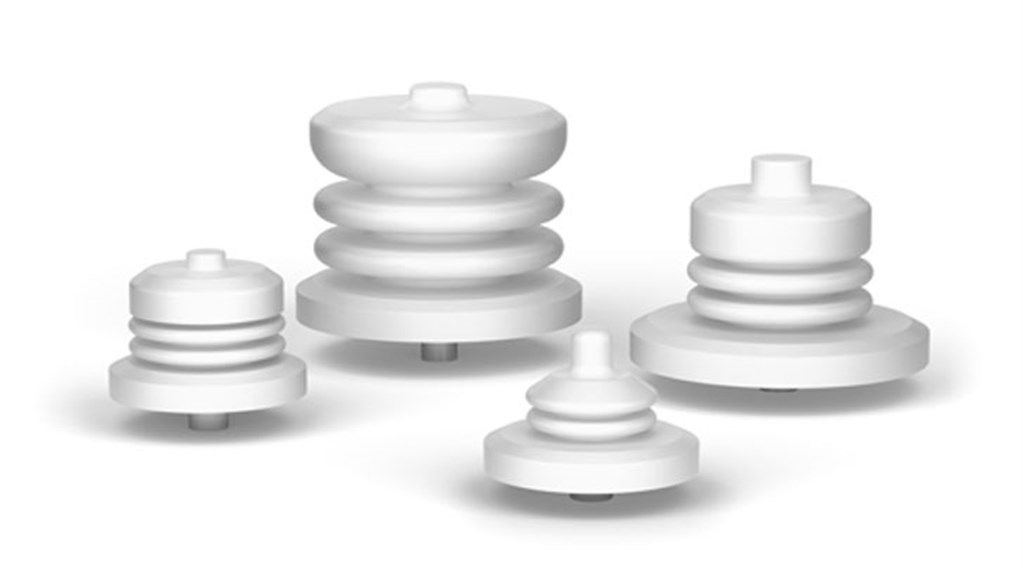

横隔膜
横隔膜

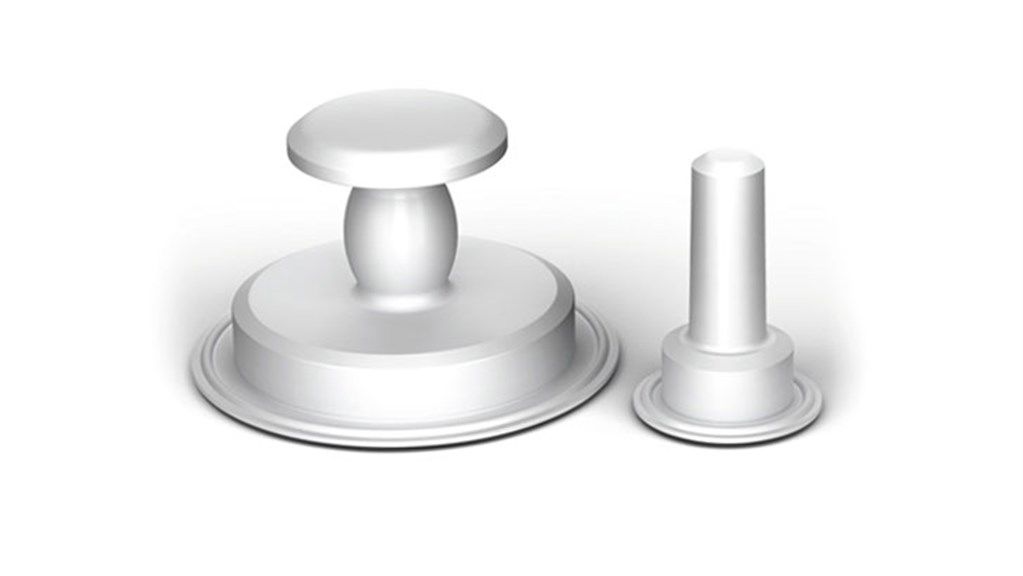

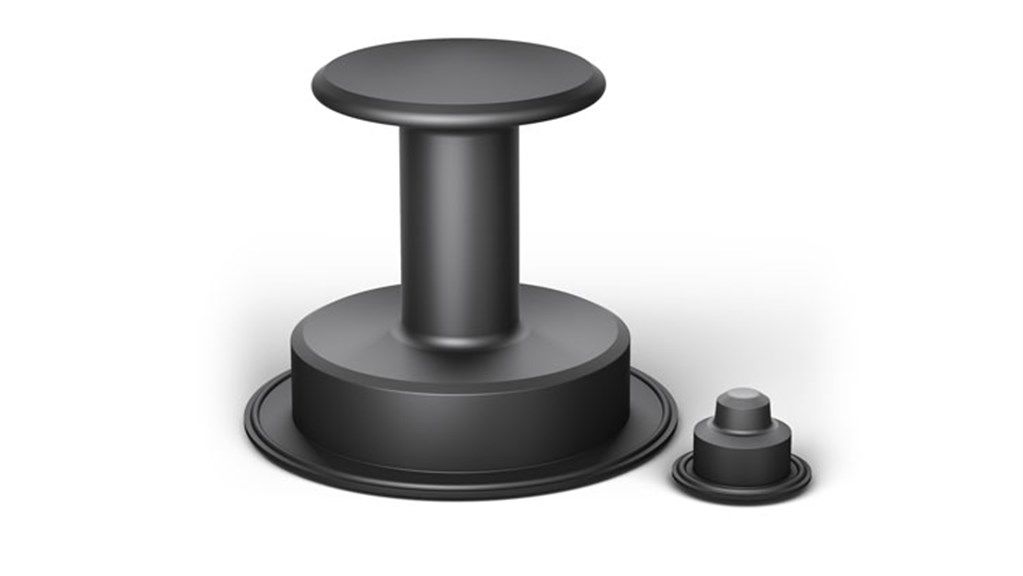

可提供硅酮，EPDM和EPDM +广泛测试，以确保长使用寿命专利，无泄漏的静态肩密封高性能，最少的维护
订单信息
产品代码
| 移植无菌接入阀 | |
|---|---|
| 模型代码 | 部分说明 |
| fc05 - 110 - 1 | Weirless阀门0.5“Compact EN 1.4435 Body / En1.4404配件夹紧端入口夹末端出口2.5”面对面和0.5“夹端口1.58”从中心线20微英RA表面光线电解龙头座和钝化包括主体/执行器夹具 |
| IC08-110-1 | 无阀0.75 " EN 1.4435阀体/EN1.4404配件夹头入口夹头出口3 "面对面& 0.75 "夹头端口1.86 "从中心线20微英寸Ra表面光洁度电抛光和钝化包括阀体/执行器夹具 |
| ic10 - 110 - 1 | Weirless Valve 1“EN 1.4435 Body / En1.4404配件夹紧端入口夹端口4.5”面对面＆1“夹端口2”从中心线20微英寸RA表面光粒电解龙头座和钝化包括体/执行器夹子 |
| IC15-110-1 | 1.5 " EN 1.4435阀体/EN1.4404配件夹头入口夹头出口5.5 "面对面和1.5 "夹头端口1.82 "从中心线20微英寸Ra表面光面电抛光和钝化包括阀体/执行器夹具 |

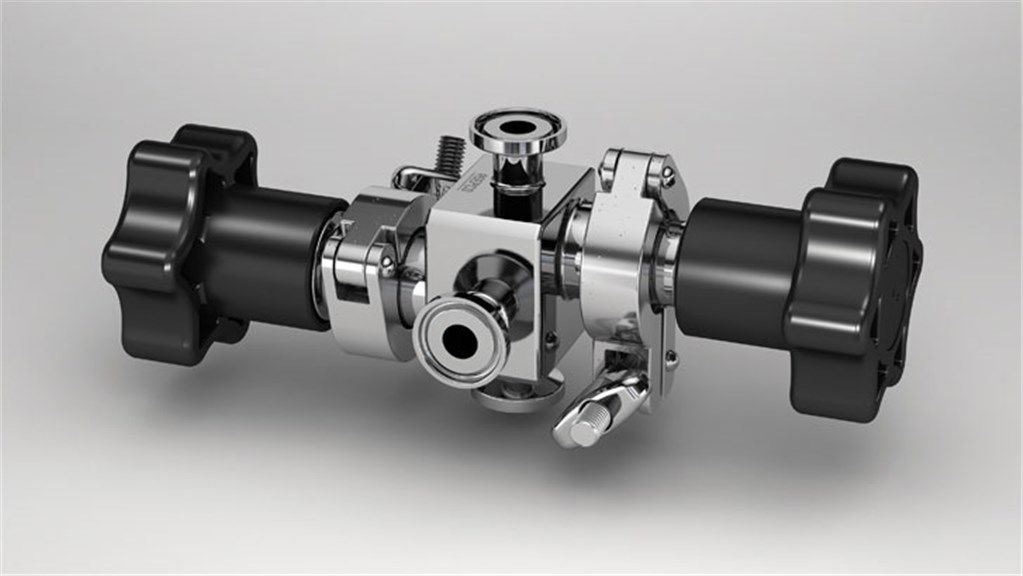

| 无菌阀 | |
|---|---|
| 模型代码 | 部分说明 |
| fc05 - 112 - 1 | 无阀0.5 "紧凑块和排气EN 1.4435阀体/EN1.4404配件夹头入口夹头出口2.5 "面对面和0.5 "排放阀，夹头出口20微英寸Ra表面抛光和钝化，包括阀体/执行机构夹具 |
| IC08-112-1 | 无阀0.75 "块和排气EN 1.4435阀体/EN1.4404配件夹紧端入口夹紧端出口3 "面对面和0.75 "排放阀，夹紧端出口20微英寸Ra表面抛光和钝化，包括阀体/执行机构夹具 |
| ic10 - 112 - 1 | 无阀1”块和排气EN 1.4435阀体/EN1.4404配件夹紧端入口夹紧端出口4.5”面对面和1”排放阀，夹紧端出口20微英寸Ra表面抛光和钝化，包括阀体/执行机构夹具 |
| IC15-112-1 | |
