泵 - 软管泵

顶点软管泵

安排演示

概述

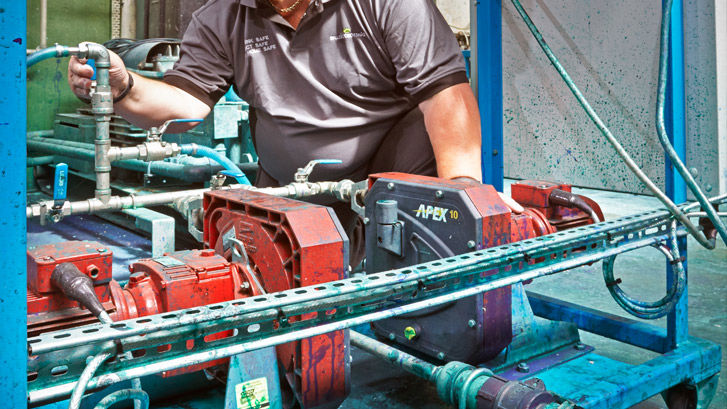

顶点软管泵

新膨胀范围的顶点软管泵是最多8巴（116 psi）的侵略性和磨料应用的理想选择。凭借其密封，阀门的设计更少，顶点泵设计用于更具竞争力的价格/性能比VS高压软管泵。旨在满足所有给药，计量和转移应用，从2.8-6,200 L / h的无与伦比的流动稳定性。

APEX泵采用了Bredel久经考验的直接耦合技术，在紧凑的占地面积内提供了最可靠的泵设计。APEX齿轮箱直接安装在泵壳上，APEX泵转子由其自身的密封轴承轮毂支撑，隔离和保护齿轮箱不受整体力的影响。

化学兼容性指南

特性和好处

Seal-less、无阀设计
精密机加工软管元件精确，可重复性能
针对无与伦比的流动稳定性的优化软管压缩
软管元件是唯一磨损的部件，可以在几分钟内就地更换
直接耦合驱动和最大的灵活性-没有单独的联轴器对齐或维护
超紧凑的设计与灵活性安装标准齿轮电机-转子支持自己的轴承，以最大限度地延长变速箱寿命
更低的维护成本-单个部件的改变意味着更少的备件库存

技术摘要

Max。流速连续	5310 L / h
Max。流速连续	1401年USGPH
每革命数量	0.046 - 0.74 l
Max。连续运行速度	100 - 140转/分
Max。操作压力	8巴
Max。操作压力	116 psi.
工作温度范围	-20 - 45°c
工作温度范围	-4 - 113华氏度
闵。启动扭矩	48 - 230n m
闵。启动扭矩	425 - 2,040 IN / LBS
重量	40 - 140千克
软管材料	CSM，EPDM，F-NBR，NBR，NBR为食物，NR

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

表现

APEX10, APEX15和apex20

APEX28和APEX35

规范

技术规格

	APEX10	APEX15	APEX20	APEX28	APEX35
Max。流速连续	275升/小时	550升/小时	875升/小时	3020升/小时	5310 L / h
Max。流速连续	73年USGPH	145年USGPH	231年USGPH	797年USGPH	1401年USGPH
Max。流量间歇性	385升/小时	770 L / h	1225升/小时	3450 L / h	6200升/小时
Max。流量间歇性	102 USBPH.	203年USGPH	323 USGPH.	910年USGPH	1636年USGPH
每革命数量	0.046 L.	0.091升	0.145 L.	0.36升	0.74升
每革命数量	0.0122美国	0.024美国	0.038美国	0.095美国	0.195美国
Max。连续运行速度	100 rpm.	100 rpm.	100 rpm.	140转	120转
Max。间歇性运行速度	140转	140转	140转	160转	140转
Max。操作压力	8巴	8巴	8巴	8巴	8巴
Max。操作压力	116 psi.	116 psi.	116 psi.	116 psi.	116 psi.
吸力压力	0.05条腹肌	0.05条腹肌	0.05条腹肌	0.05条腹肌	0.05条腹肌
吸力压力	0.73 psi abs	0.73 psi abs	0.73 psi abs	0.73 psi abs	0.73 psi abs
Max。进口压力	2条腹肌	2条腹肌	2条腹肌	2.5 Bar Abs.	2.5 Bar Abs.
Max。进口压力	30 Psia.	30 Psia.	30 Psia.	37 psia.	37 psia.
工作温度范围	-20 - 45°c	-20 - 45°c	-20 - 45°c	-20 - 45°c	-20 - 45°c
工作温度范围	-4 - 113华氏度	-4 - 113华氏度	-4 - 113华氏度	-4 - 113华氏度	-4 - 113华氏度
流体温度范围	-20 - 80°C	-20 - 80°C	-20 - 80°C	-20 - 80°C	-20 - 80°C
流体温度范围	-4 - 176°F	-4 - 176°F	-4 - 176°F	-4 - 176°F	-4 - 176°F
闵。启动扭矩	48 N米	57 N M.	57 N M.	150牛米	230牛米
闵。启动扭矩	425年/磅	505年/磅	505年/磅	1330年/磅	2040 IN / LBS
重量	40千克	40千克	40千克	100千克	140公斤
重量	88磅	88磅	88磅	220磅	309磅
软管需要润滑剂	1 L	1 L	1 L	2 L.	4 L.
软管需要润滑剂	0.26 USG	0.26 USG	0.26 USG	0.53美国	1.05美国
端口配置	下，左，右，上	下，左，右，上	下，左，右，上	下，左，右，上	下，左，右，上
兼容的软管材料	CSM，EPDM，F-NBR，NBR，NBR为食物，NR	CSM，EPDM，F-NBR，NBR，NBR为食物，NR	CSM，EPDM，F-NBR，NBR，NBR为食物，NR	EPDM, NBR，食品用NBR, NR	EPDM, NBR，食品用NBR, NR
法兰装配类型	美标ANSI、德标DIN	美标ANSI、德标DIN	美标ANSI、德标DIN	ANSI、德标DIN、日标JIS	ANSI、德标DIN、日标JIS

APEX10, APEX15和APEX20 -尺寸

	一个	A1	B	E	H2max	Lmax	L2max
apex10（mm）	388.5	374.5.	197.5	Ø16	170.	545.5.	401
Apex10（英寸）	15.3	17.7	7．8	1/2“NPT.	6.7	18.7	14.5
APEX15/20(毫米)	394.5	380.5.	197.5	Ø20	170.	545.5.	401
Apex15 / 20（英寸）	15.5	15	7．8	3/4“不扩散核武器条约》	6.7	18.7	14.5

连接器的尺寸	Mnpt.	在喧嚣	JIS.
APEX10	0.5”	10mm.	10mm.
APEX15	0.75”	20毫米	20毫米
APEX20	0.75”	20毫米	20毫米

APEX28和APEX35 -尺寸

	一个	B	C	D	E	F	G	H	H1	H2max	J	K	Lmax	L1	L2max	米	N	O	ØP
APEX28(毫米)	481	297.	2．5	264	98.	338	370	415	221	359	124	82.5	714	63.	528	152.	121	27	12
APEX28(英寸)	18.9	11.7	0．1	10．4	3．9	13.3	14.6	16.3.	8．7	14.1	4．9	3．2	28.1.	2．5	20.8	6．0	4．8	1．1	０．５
apex35（mm）	557	335	2．5	330	One hundred.	406	442	490	255	373	126	95.	734	66.	528	140	140	30.	12
APEX35(英寸)	21.9	13.2	0．1	13.0	3．9	16.0	17.4	19.3	10．0	14.7	5．0	3．7	28.9	2．6	20.8	5．5	5．5	1．2	０．５

连接器的尺寸	ASME B16.5,150＃（ANSI）	En 1092-1, pn40 (din)	JIS B2220, 10/16/20 kgf/cm2
APEX28	DN 1“	DN 25	25mm.
APEX35	DN 1.5“	DN 32	32毫米

材料的建筑

软管材料	CSM，EPDM，F-NBR，NBR，NBR为食物，NR
住房	铸铁，压铸铝（RAL 3011）
转子组件	铸铁，压铸铝
盖总成	压铸铝，EPDM, PMMA
括号和紧固件	铸铁，镀锌钢，316不锈钢
支撑架	镀锌钢，不锈钢316
软管夹	不锈钢316
耦合画笔	合金钢
海豹	丁腈橡胶
