无菌灌装-台式灌装机

620系列配药泵

概述

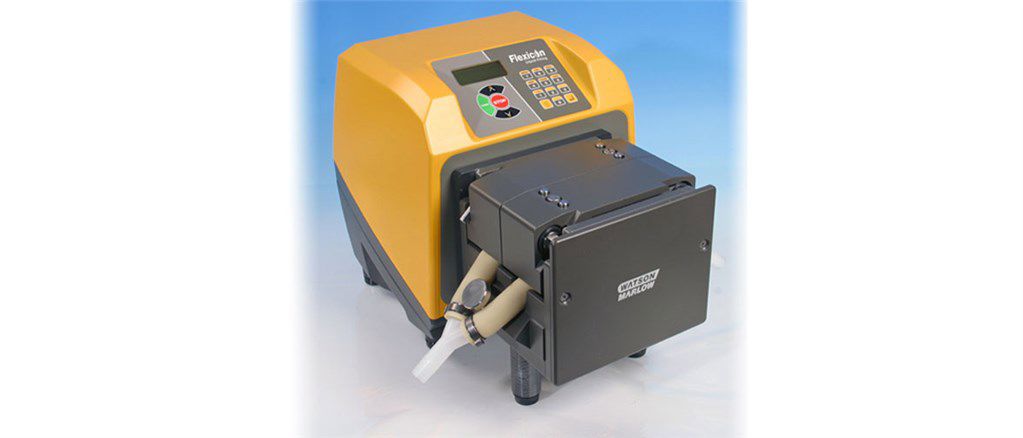

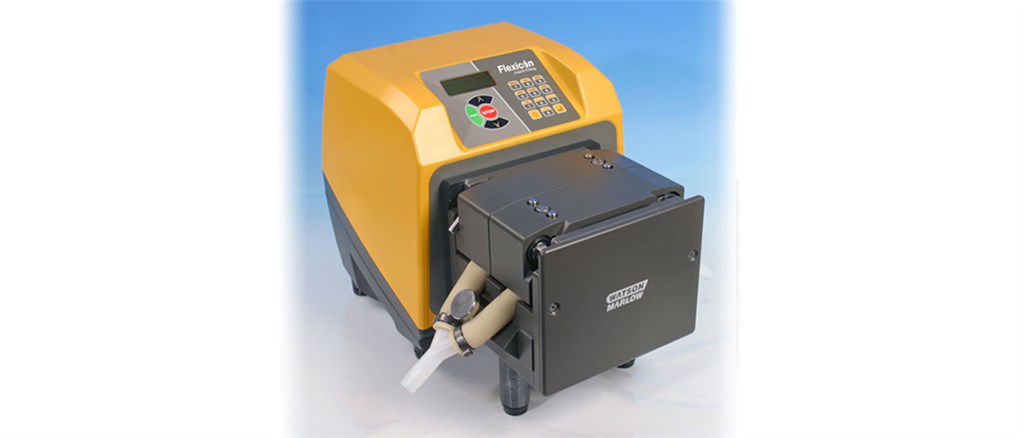

620年迪分配泵

620Di泵结合工业动力和耐用性与无与伦比的精度，泵送高达18 L/min，实现压力高达4 bar。泵可以存储50个点胶程序使用简单的屏幕键盘界面。泵输出符合cGMP要求的批记录。

  • 准确，快速的分配最终批次的一致性。在3.5秒内配制500毫升，精度为±0.5%。

特性和好处

  • 键盘输入流量从0.001 L/min到18 L/min
  • 分配500毫升到±0.5%以内
  • 储存多达50个配药程序
  • 高达4 bar压力
  • 2650:1控制比(0.1至265 RPM转速范围)
  • 数字调速选择0.1 rpm, 0.5 rpm, 1 rpm, 2 rpm, 5 rpm和10 rpm的步骤变化
  • 免维护直流无刷电机
  • 光滑，易于清洁的外壳，没有虫陷阱

技术总结

充盈量范围 高达500ml在2.4s，高达500ml在3.0 ml
精度 ±0.5%

技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。

分享

性能

性能- 620L和620LG泵头

流范围(L / min) Y元素油管 连续油管
(超过0.1至265转转速范围) (单通道) (每通道流量-最多2个通道)
油管材料 8.0毫米 12.0毫米 16.0毫米 8.0毫米 12.0毫米 16.0毫米
Pumpsil硅胶 0.002 - -4.6 0.003 - -8.5 0.005 - -11.5 0.001 - -2.3 0.002 - -4.3 0.003 - -5.8
Marprene, Bioprene 0.002 - -4.6 0.003 - -8.5 0.005 - -11.5 0.001 - -2.3 0.002 - -4.3 0.003 - -5.8
氯丁橡胶 0.002 - -4.6 0.003 - -8.5 0.005 - -12.6 0.001 - -2.3 0.002 - -4.3 0.003 - -6.3
staa - pure PCS(仅620LG泵头) 0.002 - -5.2 0.003 - -9.0 0.005 - -12.4 0.001 - -2.6 0.002 - -4.5 0.003 - -6.2
620 l剂量大小
管孔 8.0毫米 12.0毫米 16.0毫米
最小可能的剂量 8毫升 16毫升 22毫升
最低推荐 84毫升 161毫升 218毫升
620LG剂量(STA-PURE PCS®，STA-PURE PFL®)
管孔 8.0毫米 12.0毫米 16.0毫米
最小可能的剂量 10毫升 17毫升 23毫升
最低推荐 99毫升 167毫升 234毫升

性能- 620R, 620RE, 620REH泵头

流范围(L / min) 连续油管 LoadSure™元素油管
(超过0.1至265转转速范围) 620 r(2辊) 620年再保险(2辊) 620年再保险(2辊)
油管材料 6.4毫米 9.6毫米 12.7毫米 15.9毫米 12毫米 17毫米 12毫米 17毫米
Marprene TM, Bioprene TM - - - - - - - - - - - - - - - - - - - - - - - - 0.004 - -9.8 -16 - 0.01 0.003 - -8.3 -11 - 0.004
Marprene TL, Bioprene TL 0.001 - -3.4 0.003 - -6.6 -11 - 0.004 -12 - 0.01 0.004 - -9.8 -18 - 0.01 0.003 - -8.3 -12 - 0.005
Pumpsil硅胶 0.001 - -3.2 0.003 - -7.2 -11 - 0.004 -15 - 0.01 -10 - 0.004 -16 - 0.01 0.003 - -8.7 -11 - 0.004
STA-PURE,氯丁橡胶 0.001 - -3.2 0.003 - -6.6 -11 - 0.004 -16 - 0.01 -11 - 0.004 -18 - 0.01 0.003 - -9.0 -13 - 0.010
620 l剂量大小
管孔 6.4毫米(1/4”) 9.6毫米(3/8) 12.7毫米(1/2”) 15.9毫米(5/8)
最小可能的剂量 6毫升 14毫升 21毫升 28毫升
最低推荐 60毫升 136毫升 208毫升 283毫升
620年再保险剂量大小
管孔 12毫米 17毫米
最小可能的剂量 19毫升 30毫升
最低推荐 189毫升 302毫升
620年re4剂量大小
管孔 12毫米 17毫米
最小可能的剂量 16毫升 21毫升
最低推荐 164毫升 208毫升

规范

技术规格

620 l pumphead 620年lg pumphead 620 r pumphead 620年再保险pumphead 620年盐土pumphead
充盈量范围 高达500ml在2.4s毫升 高达500ml在2.4s毫升 高达500ml在3.0 ml 高达500ml在3.0 ml 高达500ml在3.0 ml
精度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
进入评级 Ip31, ip66, nema 2, nema 4x Ip31, ip66, nema 2, nema 4x Ip31, ip66, nema 2, nema 4x Ip31, ip66, nema 2, nema 4x Ip31, ip66, nema 2, nema 4x
工作温度范围 5 - 40°c 5 - 40°c 5 - 40°c 5 - 40°c 5 - 40°c
工作温度范围 40 - 104华氏度 40 - 104华氏度 40 - 104华氏度 40 - 104华氏度 40 - 104华氏度
速度控制的比例 2650:1 2650:1 2650:1 2650:1 2650:1
湿度 (冷凝)10- 100% RH，(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) (冷凝)10- 100% RH，(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) (冷凝)10- 100% RH，(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) (冷凝)10- 100% RH，(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F) (冷凝)10- 100% RH，(非冷凝)80%在31°C(88°F)下线性下降至50%在40°C(104°F)
噪音 < 70 db (A)在1 m < 70 db (A)在1 m < 70 db (A)在1 m < 70 db (A)在1 m < 70 db (A)在1 m
标准 CE、cETLus CE、cETLus CE、cETLus CE、cETLus CE、cETLus
电力供应 100-120 V, 200-240 V, 50/60 Hz，单相 100-120 V, 200-240 V, 50/60 Hz，单相 100-120 V, 200-240 V, 50/60 Hz，单相 100-120 V, 200-240 V, 50/60 Hz，单相 100-120 V, 200-240 V, 50/60 Hz，单相
重量 24.3 - 25.2公斤 24.3 - 25.2公斤 19.6 - 20.5公斤 19.6 - 20.5公斤 20.1 - 21公斤
重量 53.6 - 55.6磅 53.6 - 55.6磅 43.2 - 45.2磅 43.2 - 45.2磅 44.3 - 46.3磅
配件 脚踏开关，手控开关，RS232线，批记录线 脚踏开关，手控开关，RS232线，批记录线 脚踏开关，手控开关，RS232线，批记录线 脚踏开关，手控开关，RS232线，批记录线 脚踏开关，手控开关，RS232线，批记录线
兼容的油管尺寸 12.0 mm ID, 16.0 mm ID, 4.0 mm壁厚，8.0 mm ID 12.0 mm ID, 16.0 mm ID, 4.0 mm壁厚，8.0 mm ID 12.0 mm ID、12.7 mm ID、15.9 mm ID、17.0 mm ID、6.4 mm ID、9.6 mm ID 12.0 mm ID、12.7 mm ID、15.9 mm ID、17.0 mm ID、6.4 mm ID、9.6 mm ID 12.0 mm ID、12.7 mm ID、15.9 mm ID、17.0 mm ID、6.4 mm ID、9.6 mm ID

尺寸- 620L和620LG泵头

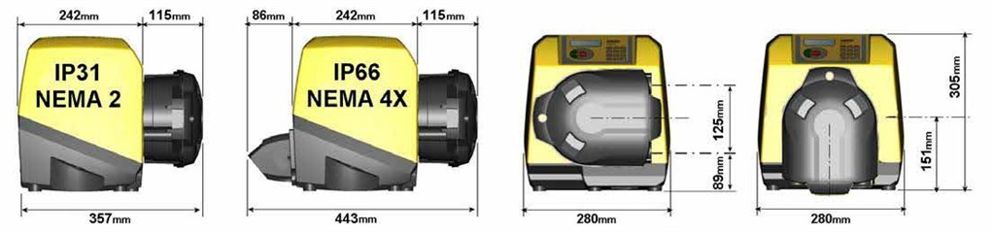

尺寸- 620R, 620RE和620RE4泵头

材料的建筑

轴承 碳钢
生活环境调查 压铸铝LM24，压铸铝LM6
键盘/人机界面 聚酯
Pumphead辊装配 Nylatron、不锈钢

控制

控制选项

功能 620年迪 620年的喧嚣
外壳-进入保护等级 IP31 IP66
手动控制
数字速度控制与简单的校准显示流量 ✔ ✔
流量显示选择;公制或英制单位 ✔ ✔
数字键盘输入速度，流量或PIN码 ✔ ✔
远程控制
运行/停止，方向改变，自动/手动模式，检漏输入(通过触点闭合或5V TTL到24V工业逻辑) ✔ ✔
远程加药操作(脚/手开关或逻辑输入) ✔ ✔
4个可编程数字状态输出，通过5V TTL到24V工业逻辑 ✔
模拟速度反馈
输出转速;0 - 1478赫兹 ✔ ✔
数字通信
数字网络串行控制RS232 RS485 RS232 RS485
专业调剂功能
滴液控制功能(在注射结束时瞬间反转方向) ✔ ✔
控制斜坡以提高精度，避免飞溅或起泡 ✔ ✔
出口批记录到PC或打印机为cGMP要求RS232 RS232
双操作/主管PIN码保护泵设置 ✔ ✔

文学

宣传册

  1. 分配泵(EN) . pdf
    PDF - 707 kb

数据表

  1. 620Di和520DiN泵，620L和620LG泵头数据表。pdf
    PDF - 212.1 kb
  2. 620Di和620DiN泵，620R, 620RE和620RE4泵头数据表。pdf
    PDF - 391.1 kb

手册

  1. 120 Di-DiN手册(EN).pdf
    PDF - 1.9 mb

订单信息

产品代码

订购信息- 620L和620LG泵头

产品代码
620 l pumphead 620年lg pumphead 配件
Pumphead只 063.4603.000 063.4623.000 脚踏开关 Handswitch RS232电缆 批记录电缆
IP31/NEMA 2擦拭泵 IP31 IP31 IP31 IP31
620年迪 060.4171.5L0 * 060.4171.5G0 * 059.3002.000 059.3022.000 059.3121.000 059.3125.000
* 2.8m美洲、欧洲或英国市电插头，将0(无插头)替换为A、E或U
IP66/NEMA 4X冲洗泵 IP55 IP65
620年的喧嚣 060.417 n.5l0 * * 060.417 n.5g0 * * 069.5231.000 N/A N/A 059.450 n.520
**将0(无插塞)替换为A，用于2.8m的美国干线
Y元素油管 连续油管
8.0毫米 16.0毫米 12.0毫米 油管材料
Pumpsil硅胶 913. ae80.k40 913. a12e.k40 913. a16e.040 913. a080.040 913. a120.040 913. a160.040
Marprene 902. e080.k40 902. e120.k40 902. e160.040 902.0080.040 902. a120.040 902.0160.040
Bioprene 933. e080.k40 933. e120.k40 933. e160.040 933.0080.040 933. a120.040 933.0160.040
氯丁橡胶 920. e080.k40 920. e120.k40 920. e160.040 920.0080.040 920. a120.040 920.0160.040
staa - pure PCS(适用于620LG泵头) 960. e080.k40 960. e120.k40 960. e160.040
staa - pure PFL(适用于620LG泵头) 965. e080.k40 965. e120.k40 965. e160.040
连续管钳组 069.4001.000
NB: 4 bar压力与STA-PURE PCS元件(仅620LG泵头)

订购信息- 620R, 620RE和620REH泵头

泵，泵头和附件规范
Pumpheads 配件
620 r MkII头 620年再保险MkII的头 620年re4 MkII的头 脚踏开关 Handswitch RS232电缆 批记录电缆
Pumphead只 063.4211.000 063.4231.000 063.4231.000
IP31/NEMA 2擦拭泵 IP31 IP31 IP31 IP31
620年迪 060.4171.020 * 060.4171.E20 * 060.4171.E40 * 059.3002.000 059.3022.000 059.3121.000 059.3125.000
* 2.8m美洲、欧洲或英国市电插头，将0(无插头)替换为A、E或U
IP66/NEMA 4X冲洗泵 IP55
620年的喧嚣 060.417 n.020 * * 060.417 n.e20 * * 060.4171.E40 * * 069.5231.000 N/A N/A - - - - - -
**将0(无插塞)替换为A，用于2.8m的美国干线
油管
连续油管620R 卫生级LoadSure™元件(3/4”三钳PVDF连接器) 工业LoadSure™元件(3/4”凸轮和凹槽PP连接器)
6.4毫米 9.6毫米 12.7毫米 15.9毫米 12毫米 17毫米 12毫米 17毫米
STA-PURE 960.0064.032 960.0096.032 960.0127.032 960.0159.032 960.0120.PFT 960.0170.PFT - - - - - - - - - - - -
CHEM-SURE 965.0064.032 965.0096.032 965.0127.032 965.0159.032 965.0120.SST * 965.0170.SST * - - - - - - - - - - - -
Bioprene TM - - - - - - - - - - - - - - - - - - - - - - - - 903. p120.pft 903. p170.pft - - - - - - - - - - - -
Bioprene TL 903.0064.032 903.0096.032 903.0127.032 903.0159.032 903.0120.PFT 903.0170.PFT - - - - - - - - - - - -
Marprene TM - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 902. p120.ppc 902. p170.ppc
Marprene TL 902.0064.032 902.0096.032 902.0127.032 902.0159.032 - - - - - - - - - - - - 902.0120.PPC 902.0170.PPC
Pumpsil硅胶 913. a064.032 913. a096.032 913. a127.032 913. a159.032 913. a120.pft 913. a170.pft 913. a120.ppc 913. a170.ppc
氯丁橡胶 920.0064.032 920.0096.032 920.0127.032 920.0159.032 - - - - - - - - - - - - 920.0120.PPC 920.0170.PPC
聚氯乙烯 950.0064.032 950.0096.032 950.0127.032 950.0159.032 - - - - - - - - - - - - - - - - - - - - - - - -
NB:具有4 bar压力的Sta-Pure, Bioprene TM和Marprene TM *SST =卫生级不锈钢接头
