泵-面板安装泵
400/R系列面板安装泵
概述
基于400/R系列的定制设计

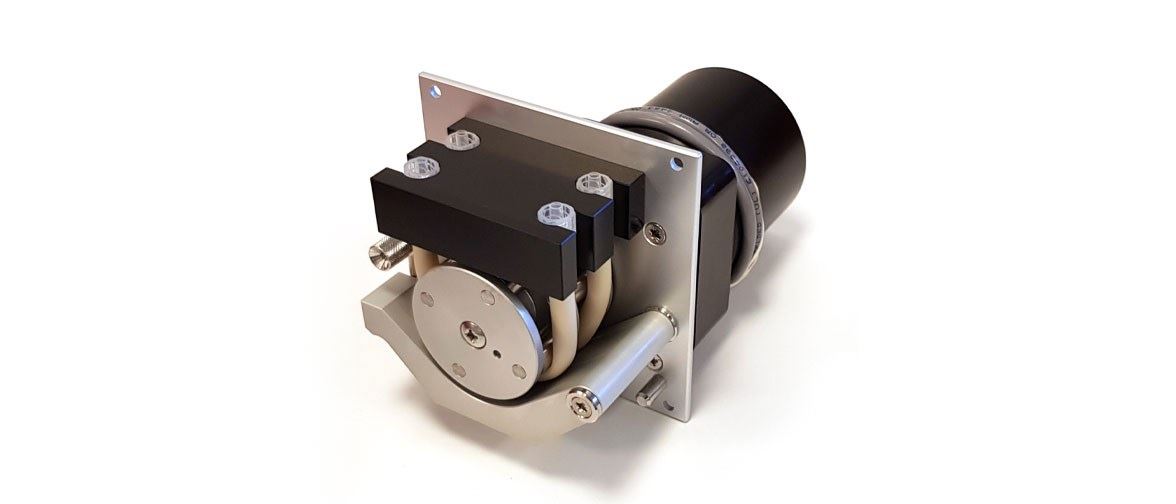

400/R单通道和400/L2双通道泵是精确的，仪表质量产品的介质流量。精密加工和高规格转子，确保高质量和安静运行。
定制设计平台
400/R系列的质量、灵活性和可选性使其成为高度定制设计的理想平台。以这个范围为起点，我们已经能够满足许多定制解决方案的快速开发时间。
特性和好处
- 精确的流量控制，流量可达1000毫升/分钟
- 四或八辊的更高精度/低脉动
- 400/L2用于两个独立通道，或结合y元件用于最低脉动
- 接受连续管在七个尺寸高达4.8毫米镗孔
技术总结
| 电机类型 | 无刷直流调速电机 |
| Pumphead选项 | L2, R1 |
技术摘要表列出了范围内可用的功能。请参阅“技术规格”选项卡了解具体的模型信息。
性能

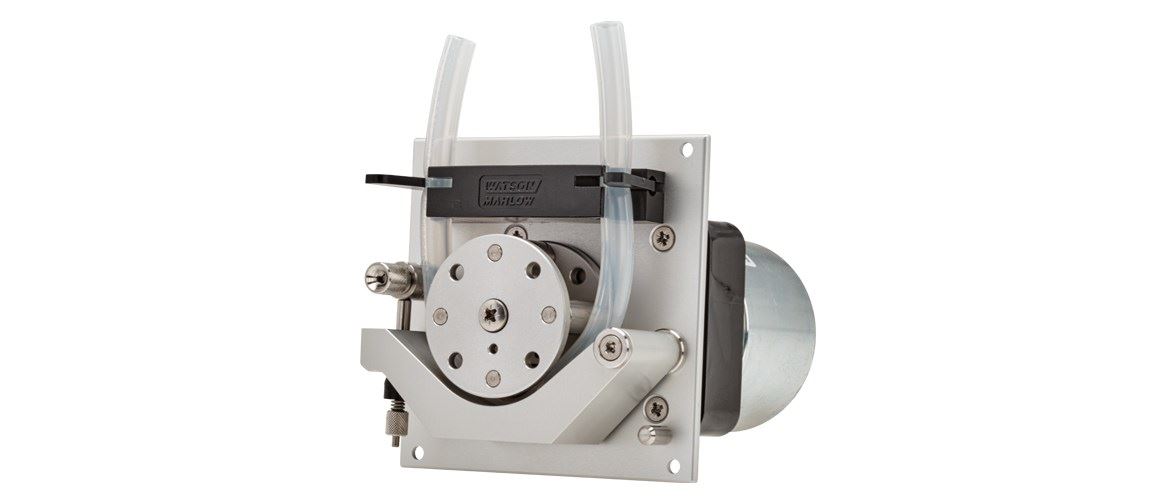

400甚高频数据链/ R1的性能
| 流速(毫升/分钟) | |||||||
|---|---|---|---|---|---|---|---|
| 管孔(毫米) | 速度(转速) | ||||||
| 12 | 25 | 30. | 60 | One hundred. | 200 | 350 | |
| 0．8 | 0.66 | 1.38 | 1.65 | 3．3 | 5．5 | 11 | 19 |
| 1．6 | 2．6 | 5．5 | 6．6 | 13 | 22 | 44 | 77 |
| 2．4 | 5．9 | 12 | 15 | 29 | 49 | 98 | 172 |
| 3．2 | 10 | 21 | 26 | 51 | 85 | 170 | 298 |
| 4 | 16 | 33 | 39 | 79 | 131 | 262 | 459 |
| 4．8 | 22 | 46 | 55 | 110 | 184 | 367 | 642 |
| 6．4 | 36 | 76 | 90 | 180 | 300 | 600 | 1060 |
规范
技术规格
| 甚高频数据链/ L2 400 | 400甚高频数据链/ R1 | |
|---|---|---|
| 电机类型 | 无刷直流调速电机 | 无刷直流调速电机 |
| Pumphead选项 | L2 | R1 |
| Max。操作速度 | 350转 | 350转 |
| 电源电压 | 24伏直流电 | |
| 电力消耗 | 35 w | |
| 分钟操作温度 | -10°C | |
| Max。工作温度 | 45°C | |
| 重量 | 1.56公斤 | |
| 变速箱比 | 刺激;10:1, 37.5: 1 | |
| 兼容的油管内径尺寸 | 0.8, 1.6, 2.4, 3.2, 4, 4.8, 6.4毫米 | |
| 兼容油管壁厚 | 1.6毫米 |
400甚高频数据链/ R1维度
| 400甚高频数据链/ R1 | |
|---|---|
| 电机类型 | 甚高频数据链35 W 400 |
| 一个 | L=41,3毫米x Ø68,0毫米 |
| B | L=103,4 mm* x Ø68,0 mm |
| *=安装板后面的最大长度 | |
材料的建筑
| Pumphead转子装配 | 铝 |
| Pumphead转子装配 | 耐酸不锈钢、铝 |
| Pumphead辊装配 | 耐酸不锈钢、碳钢 |
| Pumphead辊装配 | 耐酸不锈钢、碳钢、不锈钢 |
| Pumphead警卫 | 聚酯树脂(PET) |
| Pumphead跟踪 | 铝 |
| Pumphead跟踪 | 电镀铝 |
| 面板 | 电镀铝 |
| 驱动轴 | 耐酸不锈钢 |
| 弹簧 | 耐酸不锈钢 |
列出的信息涵盖了完整的范围。有关各个型号/部件的详细规格，请参阅用户手册或联系WMFTG代表。
文学
数据表
400年fr1数据表(EN) . pdf
PDF - 248.2 kb
订单信息
产品代码
400甚高频数据链/ R1产品代码
| 泵产品代码 | |||
|---|---|---|---|
| 电机类型 | 电压 | 速度(转速) | 产品代码 |
| 标准直流30w | 能力直流 | 200 | 040. ls1r.01s |
| 标准直流30w | 能力直流 | One hundred. | 040. lp1r.01s |
| 标准直流5w | 能力直流 | 60 | 040. em1r.01s |
| 标准直流5w | 能力直流 | 25 | 040. ec1r.01s |
| 标准直流5w | 能力直流 | 12 | 040. e81r.01s |
| 无刷直流35w | 24伏直流电 | 350 | 040. nu1r.01s |
| 无刷直流35w | 24伏直流电 | One hundred. | 040. np1r.01s |
| 无刷直流35w | 24伏直流电 | 30. | 040. ne1r.01s |
| 油管产品代码 | |||||||
|---|---|---|---|---|---|---|---|
| 生/墙 | Pumpsil | Marprene | Bioprene | STA-PURE-PFL | 聚氯乙烯 | 氯丁橡胶 | STA-PURE电脑 |
| 0.5/1.6毫米 | 913. a005.016 | 902.0005.016 | 933.0005.016 | ||||
| 0.8/1.6毫米 | 913. a008.016 | 902.0008.016 | 933.0008.016 | 920.0008.016 | |||
| 1.6/1.6毫米 | 913. a016.016 | 902.0016.016 | 933.0016.016 | 965.0016.016 | E3603.016.16 | 920.0016.016 | 960.0016.016 |
| 2.4/1.6毫米 | 913. a024.016 | 902.0024.016 | 933.0024.016 | ||||
| 3.2/1.6毫米 | 913. a032.016 | 902.0032.016 | 933.0032.016 | 965.0032.016 | E3603.032.16 | 920.0032.016 | 960.0032.016 |
| 4.0/1.6毫米 | 902.0040.016 | 933.0040.016 | E3603.040.16 | ||||
| 4.8/1.6毫米 | 913. a048.016 | 902.0048.016 | 933.0048.016 | 965.0048.016 | E3603.048.16 | 920.0048.016 | 960.0048.016 |
