泵-面板安装泵
速度控制董事会
概述

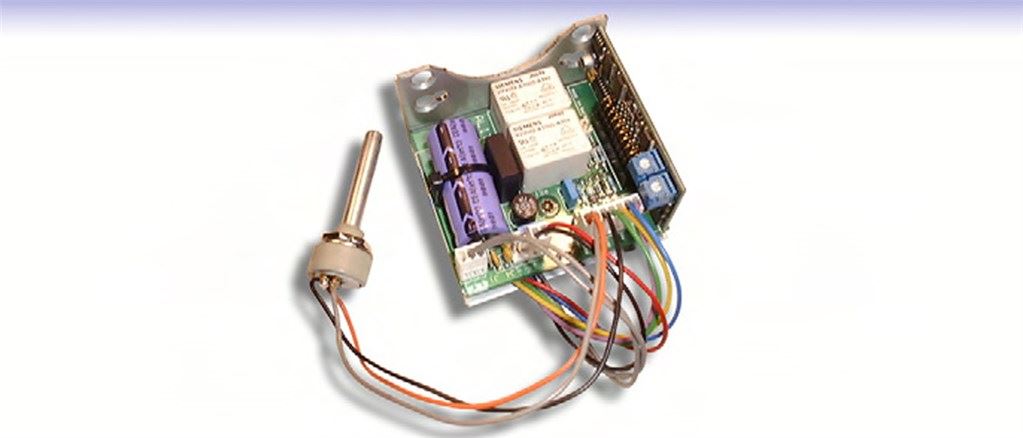

速度控制董事会
该板为102FD/R和313FD/D 12v直流泵提供转速控制和远程停止功能，并能接受用户设备的远程调速信号输入。随着额外的组件添加到标准板，可选择方向反转，电源LED指示，交流电源输入，板安装速度控制电位器，瞬时prime。
两种不同的板可用，都在Eurocard格式与32路边缘连接器。102FD/R的100系列速度控制板集成了一个板载功率晶体管。300系列板的功率晶体管额定负载较高，必须安装在一个1,000平方厘米的表面面积的外部散热器上。
包括完整的连接和校准说明，还提供需要额外组件的可选功能。
特性和好处
- 手动速度控制由外部电位器(未提供)
- 自动调速采用0至5v直流控制信号
- 通过遥控开关，TTL或CMOS控制电机的停止/启动
- 电机可连接顺时针或逆时针旋转
- 瞬间改变方向
- 开机LED指示
- 最大转速开关
- 板上安装的速度控制电位器
技术总结
| 速度控制的比例 | 20:1 |
| 工作温度范围 | -30 - 40°c |
技术摘要表列出了范围内可用的特性。具体型号信息请参见“技术规格”选项卡。
规范
技术规格
| 400渣打银行/ 424 | 400渣打银行/ 534 | |
|---|---|---|
| 速度控制的比例 | 20:1 | 20:1 |
| 电源电压 | 100-115 VAC 50/60 Hz, 220-240 VAC 50/60 Hz | 15-30 VDC或12-22 VAC 50/60 Hz |
| 工作温度范围 | -30 - 40°c | -30 - 40°c |
400渣打银行/ 424维度
| 装配后的安装面板与FDC和FDP驱动器 | |||
|---|---|---|---|
| 长度 | 高度 | 宽度 | |
| FDC 5W电机配Ø40mm变速箱 | - | 2 x 1.5 | 40 * |
| FDC/FDP 5W电机带Ø68mm变速箱 | 30. | 15 | - |
| FDC/FDP 30W电机带Ø68mm变速箱 | - | 30. | - |
400渣打银行/ 534维度
| 装配后的安装面板与FDC和FDP驱动器 | |||
|---|---|---|---|
| 长度 | 高度 | 宽度 | |
| FDC 5W电机配Ø40mm变速箱 | - | 2 x 1.5 | 40 * |
| FDC/FDP 5W电机带Ø68mm变速箱 | 30. | 15 | - |
| FDC/FDP 30W电机带Ø68mm变速箱 | - | 30. | - |
文学
数据表
400年scb534数据表(EN) . pdf
PDF - 1.1 mb400年scb424数据表(EN) . pdf
PDF - 92.5 kb
订单信息
产品代码
400年渣打银行/ 424产品代码
| 电源电压 | 0-12VDC 5 w电动机 | 0-21VDC 30 w电动机 |
|---|---|---|
| 100 - 115 vac 50/60Hz | 049. c424.05a | 049. c424.30a |
| 220 - 240 vac 50/60Hz | 049. c424.05e | 049. c424.30e |
400年渣打银行/ 534产品代码
| 电源电压 | 输出电压 | 电动机 | 产品代码 |
|---|---|---|---|
| 15-30VDC或12-22VAC 50/60 Hz | 0-12VDC或0-24VDC | 5 w, 12 v / 30 w、24 v | 049. c534.000 |
