软管泵元素
顶点CSM软管
概述

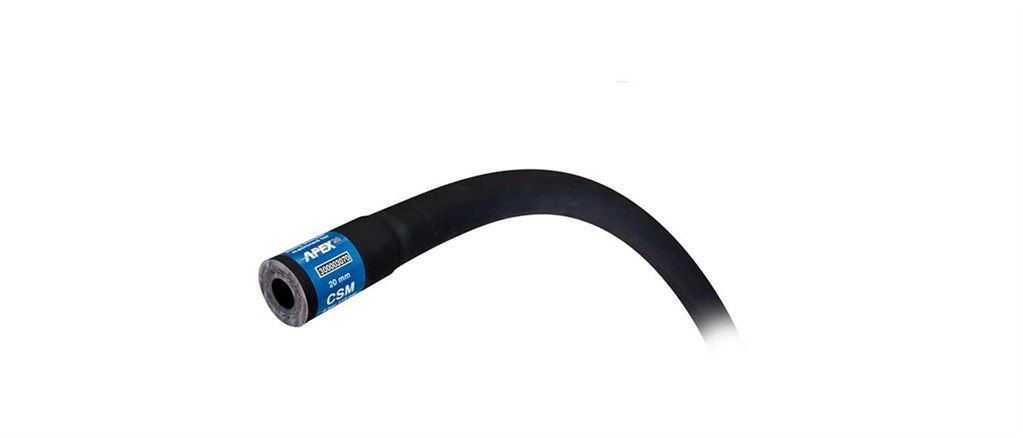

APEX CSM软管元件
软管元件对于保证泵的性能、耐久性和效率至关重要。Bredel APEX复合增强机加工软管由几层编织尼龙增强的高质量复合橡胶制成，并经过高精度加工完成。内层和外层挤压，施工后，机加工，以确保关键的公差保持。APEX CSM软管只适用于APEX 10/15/20泵。优异的抗强，氧化产物和浓酸碱。
完美的100%压缩消除了滑块，滑块会破坏剪切敏感产品，降低计量精度。
兼容媒体的例子:
- 过氧化氢高达60％
- 阳离子絮凝剂(聚合物)
- 高浓硫酸
特性和好处
- 轴承低应力的紧公差
- 完美的压缩，使用寿命长
- 优异的吸入性能- 9米(30英尺)的吸入升力
- 高压能力- 8 bar (116 psi)
- 可重复体积精度至±1%
- 一致的能力独立于不同的吸入和排出条件
- 在处理高粘度产品时具有优异的性能
- Max。液体温度：80ºC（176ºF），分钟。流体温度：-10ºC（14ºF）
技术总结
| Max。操作压力 | 8条 |
| Max。操作压力 | 116 psi |
| 工作温度范围 | -20 - 45°c |
| 工作温度范围 | -4 - 113华氏度 |
| 钻孔尺寸 | 10 - 20毫米 |
| 钻孔尺寸 | 0.39 - 0.79英寸 |
| 壁厚 | 8.5毫米 |
| 壁厚 | 0.335 |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
规范
技术规格
| 10毫米 | 15毫米 | 20毫米 | |
|---|---|---|---|
| Max。操作压力 | 8条 | 8条 | 8条 |
| Max。操作压力 | 116 psi | 116 psi | 116 psi |
| 吸力压力 | 0.05条腹肌 | 0.05条腹肌 | 0.05条腹肌 |
| 吸力压力 | 1 psi abs | 1 psi abs | 1 psi abs |
| 工作温度范围 | -20 - 45°c | -20 - 45°c | -20 - 45°c |
| 工作温度范围 | -4 - 113华氏度 | -4 - 113华氏度 | -4 - 113华氏度 |
| 流体温度范围 | -10 - 80°C | -10 - 80°C | -10 - 80°C |
| 流体温度范围 | 14 - 176°f | 14 - 176°f | 14 - 176°f |
| 钻孔尺寸 | 10毫米 | 15毫米 | 20毫米 |
| 钻孔尺寸 | 0.39 | 0.59 | 0.79 |
| 壁厚 | 8.5毫米 | 8.5毫米 | 8.5毫米 |
| 壁厚 | 0.335 | 0.335 | 0.335 |
| 长度 | 27.5 | 27.2 | 27.2 |
| 重量 | 0.4公斤 | 0.52公斤 | 0.61公斤 |
| 重量 | 0.88磅 | 1.21磅 | 1.32磅 |
软管组成
材料的建筑
| 材料 | CSM |
| 内层 | CSM |
| 外层 | NR. |
文学
宣传册
Bredel APEX泵(EN).pdf
PDF - 1.3 mb
数据表
APEX软管元件datasheet (EN).pdf
PDF - 241 kbBredel软管润滑剂安全数据表（en）.pdf
PDF - 171.7KB.
订单信息
产品代码
