软管泵元素
顶点丁腈橡胶软管
概述

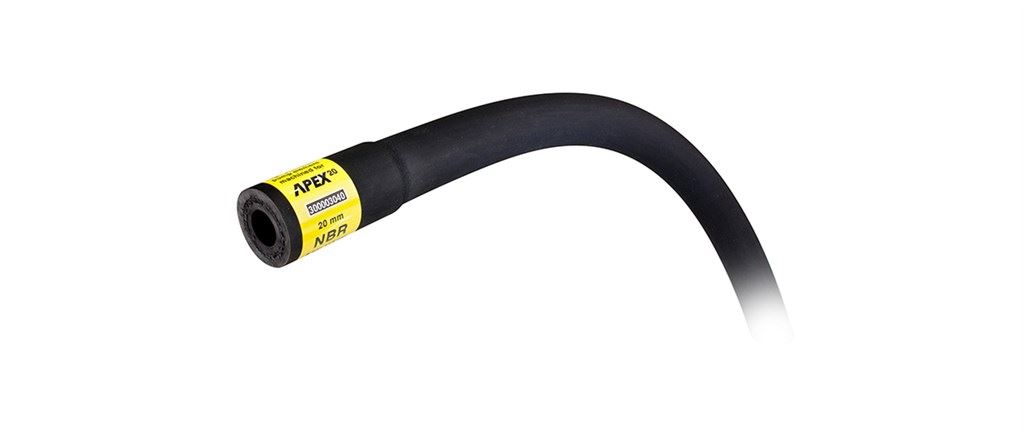

APEX丁腈橡胶(NBR)软管元件
软管元件对于保证泵的性能、耐久性和效率至关重要。Bredel APEX复合增强机加工软管由几层编织尼龙增强的高质量复合橡胶制成，并经过高精度加工完成。内层和外层挤压，施工后，机加工，以确保关键的公差保持。
耐油，油脂，碱和洗涤剂。
完美的100%压缩消除了滑块，滑块会破坏剪切敏感产品，降低计量精度。
兼容媒体的例子:
- 含有烃类成分的污泥
- 聚合氯化铝
特性和好处
- 轴承低应力的紧公差
- 完美的压缩，使用寿命长
- 优异的吸入性能- 9米(30英尺)的吸入升力
- 高压能力- 8 bar (116 psi)
- 可重复体积精度至±1%
- 一致的能力独立于不同的吸入和排出条件
- 在处理高粘度产品时具有优异的性能
- Max。流体温度:80ºC(176ºF)，最低流体温度:-10ºC(14ºF)
技术总结
| Max。操作压力 | 8条 |
| Max。操作压力 | 116 psi |
| 工作温度范围 | -20 - 45°c |
| 工作温度范围 | -4 - 113华氏度 |
| 孔的大小 | 10 - 35mm |
| 孔的大小 | 0.39 - 1.38英寸 |
| 壁厚 | 8.5 - 13.2 mm |
| 壁厚 | 0.335 - 0.519英寸 |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
规范
技术规格
| 10毫米 | 15毫米 | 20毫米 | 28毫米 | 35毫米 | |
|---|---|---|---|---|---|
| Max。操作压力 | 8条 | 8条 | 8条 | 8条 | 8条 |
| Max。操作压力 | 116 psi | 116 psi | 116 psi | 116 psi | 116 psi |
| 吸入压力 | 0.05条腹肌 | 0.05条腹肌 | 0.05条腹肌 | 0.05条腹肌 | 0.05条腹肌 |
| 吸入压力 | 1 psi abs | 1 psi abs | 1 psi abs | 1 psi abs | 1 psi abs |
| 工作温度范围 | -20 - 45°c | -20 - 45°c | -20 - 45°c | -20 - 45°c | -20 - 45°c |
| 工作温度范围 | -4 - 113华氏度 | -4 - 113华氏度 | -4 - 113华氏度 | -4 - 113华氏度 | -4 - 113华氏度 |
| 流体温度范围 | -10 - 80°c | -10 - 80°c | -10 - 80°c | -10 - 80°c | -10 - 80°c |
| 流体温度范围 | 14 - 176°f | 14 - 176°f | 14 - 176°f | 14 - 176°f | 14 - 176°f |
| 孔的大小 | 10毫米 | 15毫米 | 20毫米 | 28毫米 | 35毫米 |
| 孔的大小 | 0.39 | 0.59 | 0.79 | 1.1 | 1.38 |
| 壁厚 | 8.5毫米 | 8.5毫米 | 8.5毫米 | 13.2毫米 | 13.2毫米 |
| 壁厚 | 0.335 | 0.335 | 0.335 | 0.519 | 0.519 |
| 长度 | 27.5 | 27.2 | 27.2 | 36英寸 | 43的 |
| 重量 | 0.4公斤 | 0.52公斤 | 0.61公斤 | 1.85公斤 | 2.55公斤 |
| 重量 | 0.88磅 | 1.21磅 | 1.32磅 | 4.03磅 | 5.55磅 |
软管组成
材料的建筑
| 材料 | 丁腈橡胶 |
| 内层 | 丁腈橡胶 |
| 外层 | NR |
