400/RXMD系列面板安装泵
概述

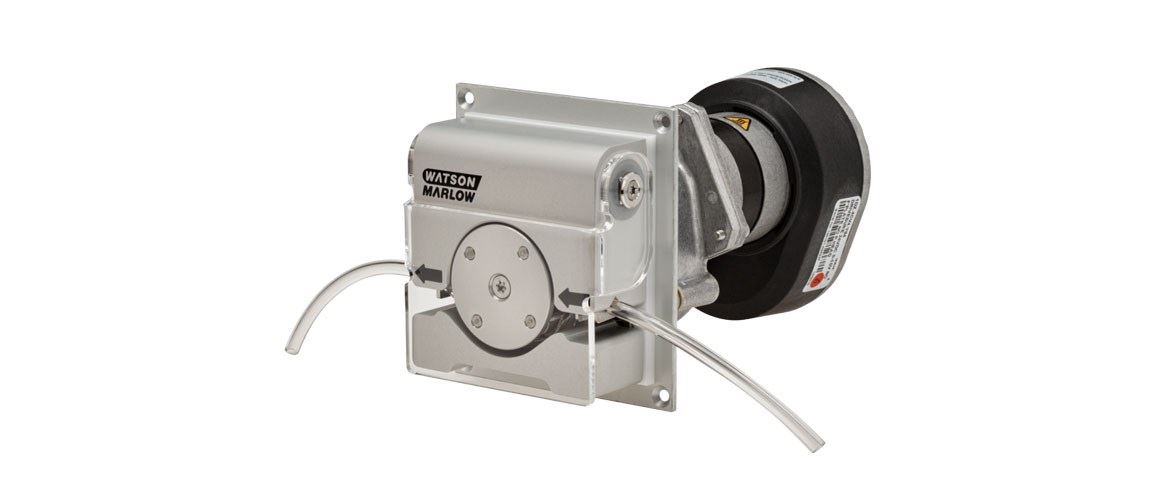

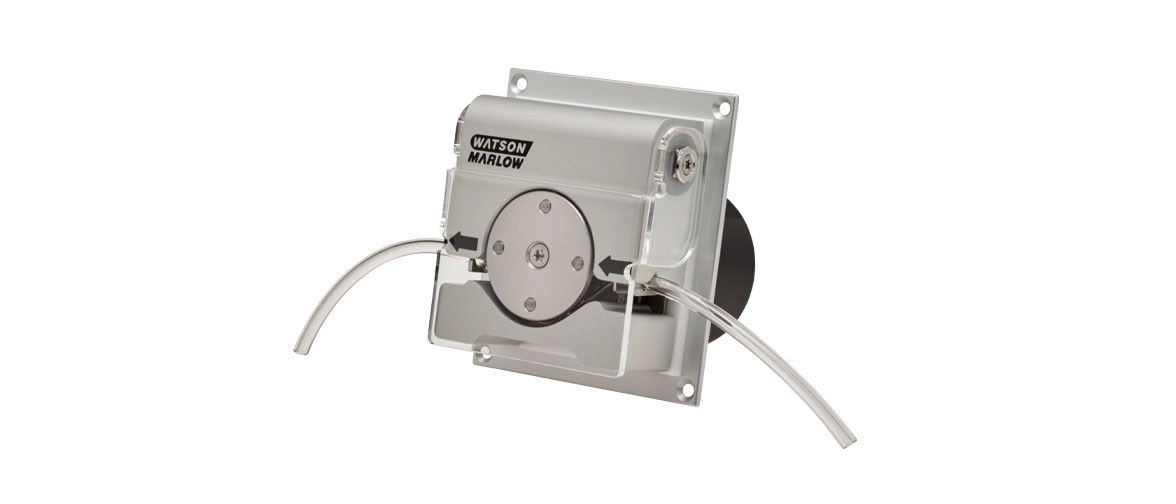

400/RXMD压力控制低流量泵
用于外科冷却应用，如射频和微波消融。
400/RXMD系列泵是用于外科消融系统的权威OEM蠕动泵。它的设计是为了满足导管，套管或针冷却应用的需要。将人为错误的风险降到最低，400/RXMD通过设计保护您的流程。工厂设置泵的能力意味着压力/流量剖面可以根据每个应用的要求进行微调。因此，我们根据每个客户的具体测试方案对每台泵进行测试。
电机选项包括步进电机，无刷直流电机和DriveSure。
特性和好处
- 在压力超过6bar时，输出流量高达500ml /min
- 简单的管组转换与自动管夹和简单的杠杆加载
- 通过创新的泵坐封机制，准确和一致的流体输送
- 精密加工，性能高，使用寿命长
- 定制的线端性能测试
- 很容易看到泵的运行
- 容易清洁
技术总结
| 电机类型 | 驱动无刷直流电机，步进电机，变速无刷直流电机 |
| Pumphead选项 | RX, RXMD |
| 标准 | BS EN 61010-1, CAN/CSA C22.2 No 61010-1, CE, IEC 61010-1, RoHS, UL 61010-1 |
技术总结表列出了范围内可用的功能。参阅“技术规格”选项卡以获得特定型号的信息。
性能
性能
400ST/RXMD和400VDL/RXMD泵
| 电气参数 | |||
|---|---|---|---|
| 标准电机 | 分钟的力量(W) | Max。权力(W) | 电流消耗 |
| 无刷24 v | 10W @ 2 bar ID 1.6mm | 30W @ 4 bar ID 3.2 mm | 马克斯。1250毫安 |
| 步进24 v | 60W @ 2 bar ID 1.6mm | 60W @ 4 bar ID 3.2 mm | 马克斯。2500毫安 |
400 drivesure / RXMD泵
| 电气参数 | |||
|---|---|---|---|
| 标准电机 | 分钟的力量(W) | Max。权力(W) | 电流消耗 |
| DriveSure | 15W @ 2 bar ID 1.6mm | 25W @ 4 bar ID 3.2mm | 连续1A，峰值3.1A |
规范
技术规格
| 400 / RXMD | 400甚高频数据链/ RXMD | 400 ds / RXMD | |
|---|---|---|---|
| 电机类型 | 步进电机 | 变速无刷直流电机 | 无刷直流电机驱动 |
| Pumphead选项 | RX, RXMD | RX, RXMD | RX, RXMD |
| 分钟的操作速度 | 1转 | 100转 | 8转 |
| Max。操作速度 | 450转 | 550转 | 408转 |
| 电源电压 | 24 | 24 | 24 |
| 分钟操作温度 | 5°C | 5°C | 5°C |
| 分钟操作温度 | 41°F | 41°F | 41°F |
| Max。工作温度 | 40°C | 40°C | 40°C |
| Max。工作温度 | 104°F | 104°F | 104°F |
| 重量 | 1.37公斤 | 1.25公斤 | 1.95公斤 |
| 进入评级 | IP30 | ||
| 标准 | BS EN 61010-1, CAN/CSA C22.2 No 61010-1, CE, IEC 61010-1, RoHS, UL 61010-1 | ||
| 兼容油管内径 | 1.6、3.2毫米 | 1.6、3.2毫米 | 1.6、3.2毫米 |
| 兼容油管壁厚 | 1.6毫米 | 1.6毫米 | 1.6毫米 |
400ST/RXMD和400VDL/RXMD尺寸
400年德国焊接学会/ 400 rxmd维度
材料的建筑
| Pumphead身体组装 | 电镀铝 |
| Pumphead转子装配 | 电镀铝 |
| Pumphead转子装配 | 铝阳极氧化，不锈钢 |
| Pumphead辊装配 | 不锈钢 |
| Pumphead辊装配 | 不锈钢 |
| Pumphead警卫 | 有机玻璃 |
| Pumphead跟踪 | 电镀铝 |
| Pumphead跟踪 | 电镀铝 |
| 轴承 | 缩醛 |
| 驱动轴 | 不锈钢 |
| 弹簧 | 不锈钢 |
所列信息涵盖了全部范围。有关个别型号/组件的详细规格，请参阅用户手册或与WMFTG代表联系。
文学
数据表
400年rxmd数据表(EN) . pdf
PDF - 1.1 mbDriveSure数据表(EN) . pdf
PDF - 375.3 kb400RXMD DriveSure pumps datasheet (EN).pdf
PDF - 854.1 kb
订单信息
产品代码
400ST/RXMD和400VDL/RXMD泵
| 零件号 | 产品描述 |
|---|---|
| 040. qw27.031 | 400VDL/RXMD CW 1.6mm 2 bar |
| 040. qw27.032 | 400VDL/RXMD CW 1.6mm 4 bar |
| 040. qw27.033 | 400VDL/RXMD CW 1.6mm 6 bar |
| 040. qw27.011 | 400VDL/RXMD CCW 1.6mm 2 bar |
| 040. qw27.012 | 400VDL/RXMD CCW 1.6mm 4 bar |
| 040. qw27.013 | 400VDL/RXMD CCW 1.6mm 6 bar |
| 040. qw27.034 | 400VDL/RXMD CW 3.2mm 2 bar |
| 040. qw27.035 | 400VDL/RXMD CW 3.2mm 4 bar |
| 040. qw27.014 | 400VDL/RXMD CCW 3.2mm 2 bar |
| 040. qw27.015 | 400VDL/RXMD CCW 3.2mm 4 bar |
| 040. rw27.031 | 400ST/RXMD CW 1.6mm 2 bar |
| 040. rw27.032 | 400ST/RXMD CW 1.6mm 4 bar |
| 040. rw27.033 | 400ST/RXMD CW 1.6mm 6 bar |
| 040. rw27.011 | 400ST/RXMD CCW 1.6mm 2 bar |
| 040. rw27.012 | 400ST/RXMD CCW 1.6mm 4 bar |
| 040. rw27.013 | 400ST/RXMD CCW 1.6mm 6 bar |
| 040. rw27.034 | 400ST/RXMD CW 3.2mm 2 bar |
| 040. rw27.035 | 400ST/RXMD CW 3.2mm 4 bar |
| 040. rw27.014 | 400ST/RXMD CCW 3.2mm 2 bar |
| 040. rw27.015 | 400ST/RXMD CCW 3.2mm 4 bar |
400 ds / RXMD泵
| 零件号 | 产品描述 |
|---|---|
| 040. tw27.031 | 400DS/RXMD CW 1.6mm 2 bar |
| 040. tw27.032 | 400DS/RXMD CW 1.6mm 4 bar |
| 040. tw27.033 | 400DS/RXMD CW 1.6mm 6 bar |
| 040. tw27.011 | 400DS/RXMD CCW 1.6mm 2 bar |
| 040. tw27.012 | 400DS/RXMD CCW 1.6mm 4 bar |
| 040. tw27.013 | 400DS/RXMD CCW 1.6mm 6 bar |
| 040. tw27.034 | 400DS/RXMD CW 3.2mm 2 bar |
| 040. tw27.035 | 400DS/RXMD CW 3.2mm 4 bar |
| 040. tw27.014 | 400DS/RXMD CCW 3.2mm 2 bar |
| 040. tw27.015 | 400DS/RXMD CCW 3.2mm 4 bar |
管排序代码
| 生/墙 | 聚乙烯E-LFL | E3603 (PVC) |
|---|---|---|
| 1.6毫米/ 1.6毫米 | E-LFL.0016.016 | E3603.016.16 |
| 3.2毫米/ 1.6毫米 | E3603.032.16 |
