泵 - 面板安装泵
300系列面板安装泵
概述

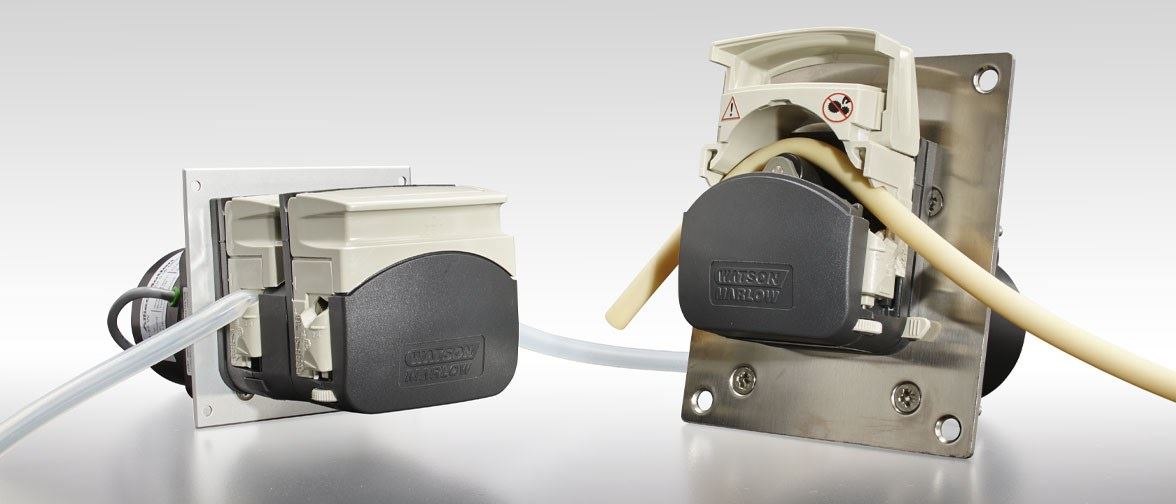

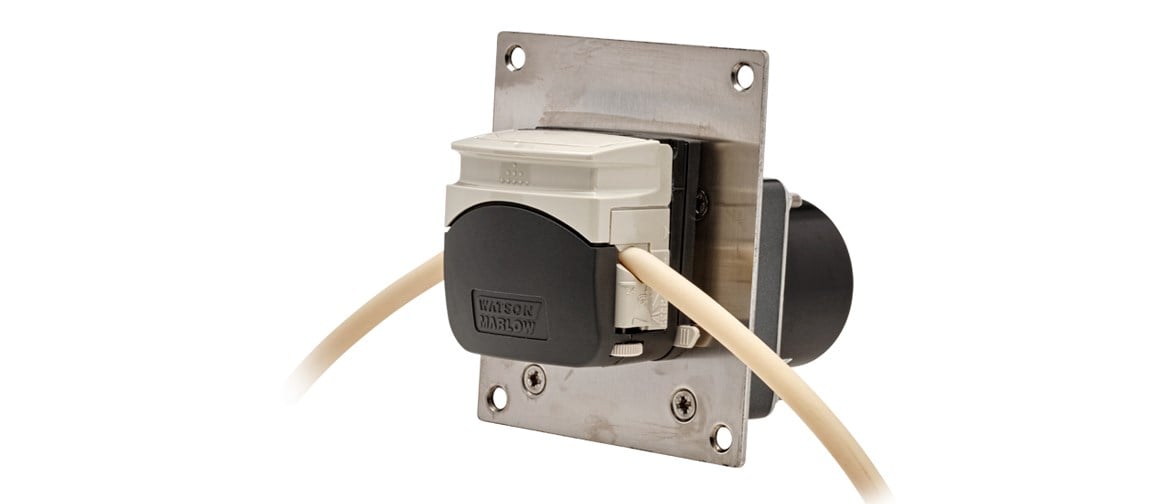

300系列中流泵
300系列集性能、实用性和设计于一体。凭借其标志性的翻盖设计，它是医疗设备、生物技术和诊断应用的行业标准OEM产品，在许多其他应用中也非常受欢迎。
散骨
可作为泵头，仅供客户希望指定自己的电机/控制。有三、四、六、八辊版。更多的滚轮精度更高，减少脉动。三辊313泵头提供最大流量。具有很大的灵活性，在许多不同的油管材料的九种油管尺寸。连续提供2l /min或间歇提供3l /min的流量。强大的IXEF型泵头可提供各种颜色。
驾驶

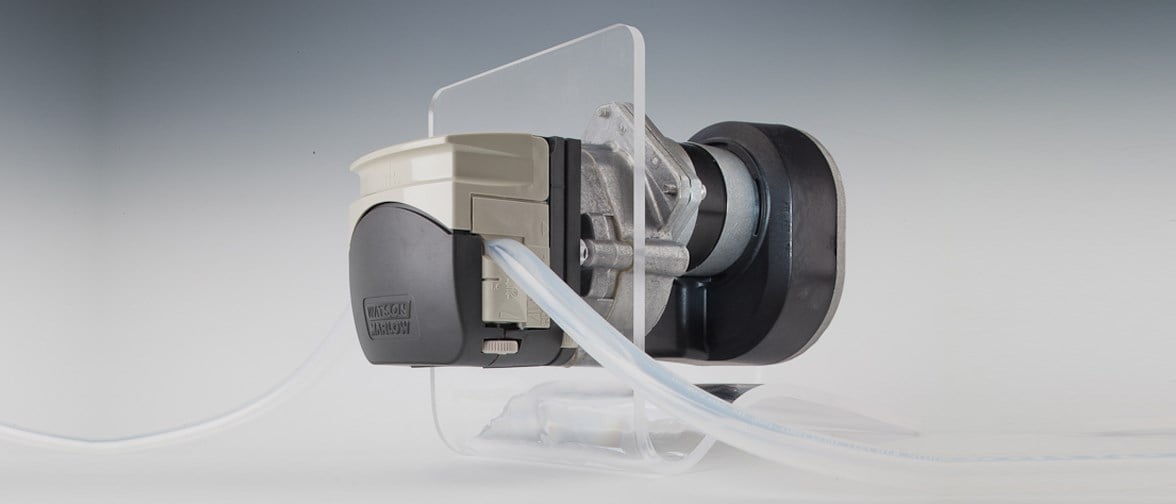

- 300个:范围24 V和48 V无刷直流驱动器集成控制，提供流量2,040毫升/分钟
- 300年甚高频数据链：变速，无刷24 V DC驱动泵，最大速度为350 rpm，流量速率高达1,750毫升/分钟
- 300年的家：重型感应驱动泵的两个电压范围和四个最大速度和流量高达1,450毫升/分钟
- 300年fdm: 12v或24v感应驱动泵在四种最大速度和流量高达1,750毫升/分钟
- 300年vbm：可变速度，坚固无刷直流驱动器和流量高达1,750毫升/分钟
特性和好处
- 这是用于快速和无劣质管的标志性的翻盖设计使其成为许多医疗和上游细胞培养应用中最受欢迎的选择
- 延伸散孔可以添加以根据驱动扭矩提供多达六个单独的通道
- 三个和四个滚轮版本最受欢迎。最多八个滚子可以获得最低脉动和最大的准确性
- 完整的AC，DC和无刷直流驱动器
- 通过额外的0-4 V信号选择集成速度控制
技术摘要
| 电机类型 | 驱动器无刷直流电机，固定速度直流电机，同步交流电机，变速无刷直流电机 |
| Pumphead选项 | 313 d、314 d |
| 标准 | BS EN 61010-1，CAN / CSA C22.2号61010-1，CE，IEC 61010-1，ROHS，UL 61010-1 |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
表现
驾驶泵
| 流速（ml / min）管1.6mm墙壁 | ||||
|---|---|---|---|---|
| 313 d pumphead | 314 d pumphead | |||
| 速度（rpm） | ||||
| 管孔（mm） | 8 | 408 | 8 | 408 |
| 0.5 | 0．24 | 12. | 0．24 | 12. |
| 0.8 | 0.56 | 29. | 0.48 | 24. |
| 1．6 | 2．20 | 112. | 2．00 | 102. |
| 3．2 | 8 | 408 | 6.80 | 350. |
| 4．8 | 18. | 900 | 15. | 780 |
| 6．4 | 29. | 1500 | 24. | 1224 |
| 8.0 | 75. | 2040 | 32. | 1632. |
流速仅适用于0 BAR的指导。始终在相关的流体系统中测试散孔流动能力
| 流速(ml/min)管2.4mm壁 | ||||
|---|---|---|---|---|
| 313 d pumphead | 314 d pumphead | |||
| 速度（rpm） | ||||
| 管孔（mm） | 8 | 408 | 8 | 408 |
| 0.5 | 0．24 | 12. | 0．24 | 12. |
| 0.8 | 0.56 | 29. | 0.48 | 24. |
| 1．6 | 2．20 | 112. | 2．00 | 102. |
| 3．2 | 8 | 408 | 6.80 | 350. |
| 4．8 | 18. | 900 | 15. | 780 |
| 6．4 | 29. | 1500 | 24. | 1224 |
流速仅适用于0 BAR的指导。始终在相关的流体系统中测试散孔流动能力
FAM，FDM，VBM和VDL泵
| 313/314 FAM, FDM, VBM和VDL泵-流量(ml/min) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FAM 50Hz. | FAM 60Hz. | FDM 12 / 24VDC | VBM 24伏直流电 | VDL 24VDC | ||||||||||||
| 速度（rpm） | ||||||||||||||||
| 管孔（mm） | 37. | 75. | 145. | 290. | 42. | 85. | 170. | 45. | 90. | 175. | 350. | 100. | 190 | 360. | 100. | 350. |
| 0.5 | 1．3 | 2．6 | 5．0 | 10. | 1．4 | 3．0 | 6．0 | 1．5 | 3．0 | 6．0 | 12. | 3．4 | 6．5 | 12. | 3.00 | 10．5 |
| 0.8 | 2．6 | 5．4 | 10. | 21. | 3．0 | 6．0 | 12. | 3．2 | 6．4 | 13. | 25. | 7．0 | 14. | 26. | 6.00 | 21.0 |
| 1．6 | 10. | 20. | 39. | 79. | 11. | 23. | 46. | 12. | 24. | 48. | 95. | 27. | 52. | 100. | 26.0 | 91.0 |
| 3．2 | 37. | 75. | 145. | 290. | 42. | 85. | 170. | 45. | 90. | 175. | 350. | 100. | 190 | 360. | 100. | 350. |
| 4．8 | 80 | 165. | 320 | 640 | 90. | 190 | 375. | 100. | 198 | 385. | 770 | 220. | 420 | 790 | 220. | 770 |
| 6．4 | 130. | 270. | 520 | 1045 | 150. | 305 | 610 | 160. | 325 | 630 | 1260 | 360. | 685 | 1296 | 360. | 1260 |
| 8.0 | 185. | 375. | 725 | 1450. | 210. | 425 | 850 | 225. | 450. | 875 | 1750. | 500 | 950 | 1800 | 500 | 1760. |
314流量约为313流量的85%
马普雷内管1.6毫米壁，零压力，无吸力提升
标称流量可能会有变化+/- 10％
电机/控制器连接
| 没有。 | 铅彩 | 功能 | 描述 |
|---|---|---|---|
| 1 | 棕色（的） | 弗兰克-威廉姆斯/房车 | 方向控制输入高'CW，'低'CC（轴侧） |
| 2 | 白色的 | vin. | 输入电压（设定点）用于速度循环。产生的速度约为。1000RPM / V VIN <4V：电机全速，速度循环（开环） |
| 3. | 绿色 | 成品 | 频率发生器输出，36 ppr, Rout = 4kOhm(大约) |
| 4 | 黑色的 | 接地 | 电机返回，接地(0v) |
| 5 | 红色的 | VP. | 电机电源电压+ 24V（MIN -14V MAX 30V） |
| 6 | 裸 | 盾 | 电缆和电机外壳连接的屏蔽 |
规范
技术规格
| 300 ds / D | 300VDL / D. | 300年vbm / D | 300年fam / D | 300年fdm / D | |
|---|---|---|---|---|---|
| 电机类型 | 驾驶无刷直流电机 | 变速无刷直流电机 | 变速无刷直流电机 | 同步交流电动机 | 固定速度直流电动机 |
| Pumphead选项 | 313 d、314 d | 313 d、314 d | 313 d、314 d | 313 d、314 d | 313 d、314 d |
| 浮渣数量的滚筒 | 3、4 | 3、4 | 3、4 | 3、4 | |
| 管道的泵头数 | 1 | 1 | 1 | 1 | |
| 分钟的操作速度 | 8转 | ||||
| Max。运行速度 | 408 rpm. | 480转 | 480转 | 290转 | 360 rpm. |
| 电源电压 | 24 V，48 V. | 24伏直流电 | 24伏直流电 | 110-115 VAC, 60 Hz, 220-230 VAC, 50 Hz | 12 VDC，12 VDC，24 VDC，24 VDC |
| 能量消耗 | 弗吉尼亚州35 | 20W - 40W | 30 w | ||
| 分钟操作温度 | 5°C | -10°C | -10°C | -10°C | |
| 分钟操作温度 | 41°F | ||||
| Max。工作温度 | 40°C. | 40°C. | 40°C. | 40°C. | |
| Max。工作温度 | 104°F. | ||||
| 重量 | 2.557 - 3.704磅 | ||||
| 重量 | 1.16 - 1.68千克 | 1千克 | |||
| 进入评级 | IP30. | IP41. | IP41. | IP41. | |
| 标准 | BS EN 61010-1，CAN / CSA C22.2号61010-1，CE，IEC 61010-1，ROHS，UL 61010-1 | ||||
| 电动机扭矩输出 | 21 - 7.3 kgcm | ||||
| 兼容管孔尺寸 | 0.5,0.8,1.6,3.2,4.8,6.4,8 mm | 0.5,0.8,1.6,3.2,4.8,6.4,8 mm | 0.5,0.8,1.6,3.2,4.8,6.4,8 mm | 0.5,0.8,1.6,3.2,4.8,6.4,8 mm | 0.5,0.8,1.6,3.2,4.8,6.4,8 mm |
| 兼容管壁厚度 | 1.6毫米 | 1.6毫米 | 1.6毫米 | 1.6毫米 |
313 VDL尺寸
313/314 FAM，FDM和VBM尺寸
材料的建筑
| Pumphead身体组装 | 玻璃填充聚丙烯，IXEF（聚芳基胺），不锈钢 |
| Pumphead转子装配 | 化学镀镍硬化钢，玻璃填充尼龙 |
| Pumphead辊装配 | MOS2填充尼龙6（尼坦） |
| Pumphead跟踪 | IXEF (Polyarylamide) |
所列信息涵盖了全部范围。有关个别型号/组件的详细规格，请参阅用户手册或与WMFTG代表联系。
文学
数据表
driveure datasheet（en）.pdf
PDF - 375.3KB.313FAM FDM VBM数据表（EN）.pdf
PDF - 206.4 kb313VDLD数据表（en）.pdf
PDF - 131.5 kb
订单信息
产品代码
313/314 DS泵
| 描述 | 电机控制 | 产品代码 |
|---|---|---|
| PMD24CV300. | 0 - 10v | 联系Watson-Marlow公司的当地代表 |
| PMD24CI300. | 4 - 20 mA | 联系Watson-Marlow公司的当地代表 |
| PMD48CV300. | 0 - 10v | 联系Watson-Marlow公司的当地代表 |
| PMD48CI300. | 4 - 20 mA | 联系Watson-Marlow公司的当地代表 |
有关安装板选择，测试引线和进一步的泵头配置，请与当地的沃森马洛销售代表联系
313/314 FAM, FDM, VBM和VDL泵
| 描述 | 电源电压 | 速度（rpm） | 渠道数量 | 产品代码 |
|---|---|---|---|---|
| 313FAM / D. | 230伏,50赫兹 | 37. | 6 | 040.ag23.010 |
| 115VAC，60Hz. | 42. | 4 | 040.eh23.010 | |
| 230伏,50赫兹 | 75. | 4 | 040. an23.010 | |
| 115VAC，60Hz. | 85. | 2 | 040.ep23.010 | |
| 230伏,50赫兹 | 145. | 2 | 040. aq23.010 | |
| 115VAC，60Hz. | 170. | 1 | 040.er23.010 | |
| 230伏,50赫兹 | 290. | 1 | 040.au23.010 | |
| 313FDM / D. | 12VDC. | 45. | 6 | 040. ch23.010 |
| 24VDC. | 45. | 6 | 040. dh23.010 | |
| 12VDC. | 90. | 4 | 040. cp23.010 | |
| 24VDC. | 90. | 4 | 040. dp23.010 | |
| 12VDC. | 175. | 2 | 040. cr23.010 | |
| 24VDC. | 175. | 2 | 040.DR23.010 | |
| 12VDC. | 350. | 1 | 040.cv23.010 | |
| 24VDC. | 350. | 1 | 040.dv23.010 | |
| 313年vbm / D | 24VDC. | 100. | 3. | 040.np23.010 |
| 24VDC. | 190 | 2 | 040.ns23.010 | |
| 24VDC. | 360. | 1 | 040. nv23.010 | |
| 甚高频数据链/ D 313 | 24VDC. | 100. | 040.np10.3d0. | |
| 24VDC. | 350. | 040.nu10.3d0. |
硅胶8.0mm没有背压
Marprene Max 6.4mm没有背压
