300系列翻转式泵头

安排一个演示
安排一个演示

概述

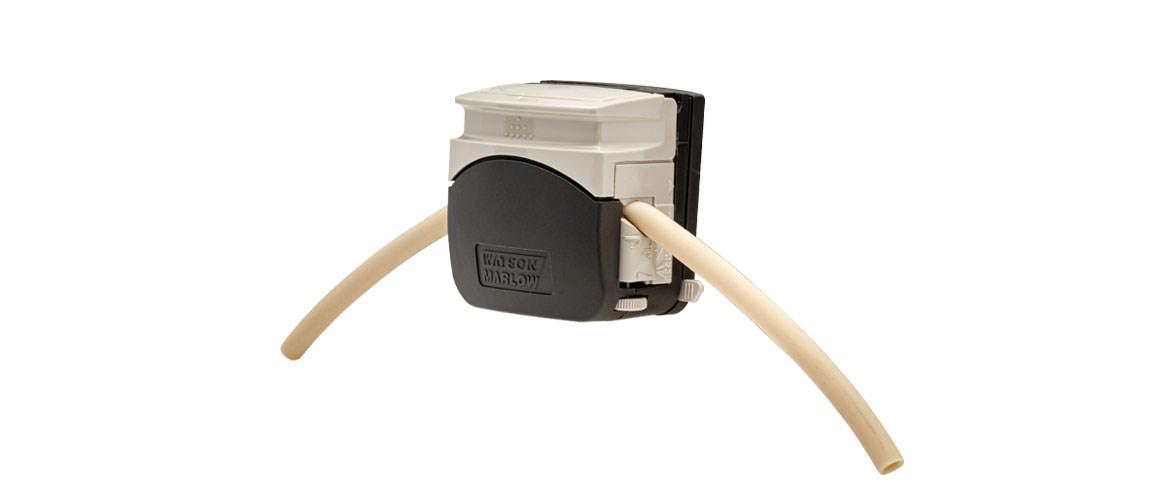

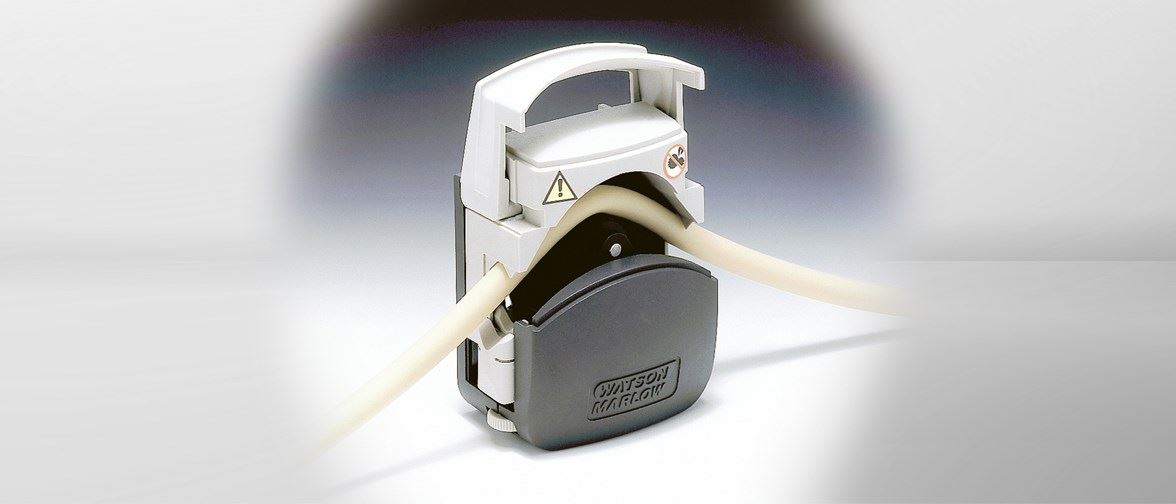

300系列单通道泵头

300系列集性能、实用性和设计于一体。凭借其标志性的翻盖设计，它是医疗设备、生物技术和诊断应用的行业标准OEM产品，在许多其他应用中也非常受欢迎。

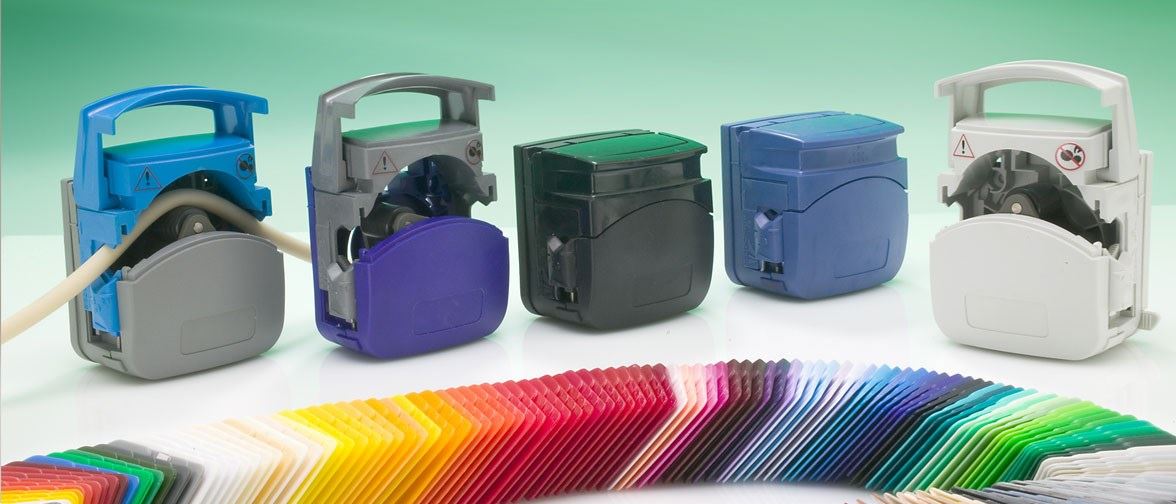

可作为泵头，仅供客户希望指定自己的电机/控制。有三、四、六、八辊版。更多的滚轮精度更高，减少脉动。三辊313泵头提供最大流量。具有很大的灵活性，在许多不同的油管材料的九种油管尺寸。连续提供2l /min或间歇提供3l /min的流量。强大的IXEF型泵头可提供各种颜色。

特性和好处

  • 其标志性的翻转设计，快速和无错误的管加载，使其成为许多医疗和上游细胞培养应用中最受欢迎的选择
  • 可以扩展散孔以提供多达六个单独的通道，具体取决于驱动扭矩
  • 三辊和四辊版本是最受欢迎的。多达八个滚轮可能最低的脉动和最大的精度

技术总结

Max。流量连续 2000毫升/分钟
泵型号 下套管,面板安装

分享

性能

性能

313 d pumphead

313快速加载泵头(三辊)，用于连续1.6mm管壁管。流量(ml/min)
管孔 (毫升/牧师) 最大连续流量(ml/min) 最大间歇流量(ml/min)
0．5 0.03 12 18
0．8 0．06 24 36
1．6 0.26 104 156
3．2 1 400 600
4．8 2．2 880 1320
6．4 3．6 1400 2160
8 5 2000 3000
1.6mm壁厚管材
管孔(毫米) 0．5 0．8 1．6 3．2 4．8 6．4 8.0
最大连续转速(rpm) 400 400 400 400 400 400 400
最大间歇转速(rpm) 600 600 600 600 600 600 600
与Marprene油管
所需扭矩可达0.5 bar kgcm 1．4 1．4 2．0 2．8 4．2 4．8 6.3
所需扭矩高达2.0 bar kgcm 1．5 1．5 2．1 4．0 6．1 6．8 7．8
最大连续压力;酒吧 2．0 2．0 2．0 2．0 1．3 1．3 1．3
马克斯间歇压力;酒吧 3．0 3．0 3．0 2．5 2．0 2．0 1．7
用硅胶管
所需扭矩可达0.5 bar kgcm 1．1 1．1 1．7 2．3 2．9 3．5 4．0
所需扭矩高达2.0 bar kgcm 1．5 1．5 2．1 3．2 4．3 5．2 6.7
最大连续压力;酒吧 2．0 2．0 1．5 1．5 1．0 1．0 1．0
马克斯间歇压力;酒吧 2．5 2．5 2．0 2．0 1．3 1．3 1．3

314 d pumphead

用于连续1.6mm管壁的314个快速负载泵头(四辊)-流量(ml/min)
管孔 (毫升/牧师) 最大连续流量(ml/min) 最大间歇流量(ml/min)
0．5 0.03 9．0 18
0．8 0．06 18 36
1．6 0.25 75 150
3．2 0.85 255 510
4．8 1．9 570 1140
6．4 3．0 900 1800
8.0 4．0 1200 2400

规范

技术规格

313 d pumphead 314 d pumphead
数量的渠道 1 1
数量的滚筒 3. 4
Max。流量连续 2000毫升/分钟 1200毫升/分钟
Max。流量间歇 3000毫升/分钟 2400毫升/分钟
Max。连续操作速度 400转 400转
Max。间歇操作速度 600转 600转
泵型号 下套管,面板安装 下套管,面板安装
兼容油管内径 0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8毫米 0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8毫米
兼容油管壁厚 1.6毫米 1.6毫米

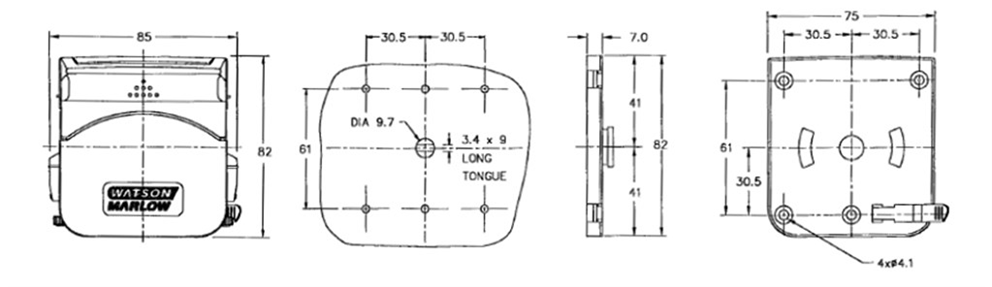

Pumphead /适配器维度

材料的建筑

轴承 碳钢
Pumphead身体组装 玻璃填充聚丙烯，IXEF(聚酰胺)，不锈钢
Pumphead跟踪 IXEF (Polyarylamide)
Pumphead辊装配 二硫化钼填充尼龙6 (Nylatron)
Pumphead转子装配 化学镀镍硬化钢，玻璃填充尼龙

所列信息涵盖了全部范围。有关个别型号/组件的详细规格，请参阅用户手册或与WMFTG代表联系。

文学

数据表

  1. 314D A pumphead datasheet (EN).pdf
    PDF - 646.3 kb
  2. 313D A pumphead datasheet (EN).pdf
    PDF - 260.4 kb
  3. 313 pumphead datasheet (EN).pdf
    PDF - 616.3 kb
  4. 314 pumphead datasheet (EN).pdf
    PDF - 517.7 kb

手册

  1. 300系列泵头ATEX指令。pdf
    PDF - 181 kb

订单信息

产品代码

313快速负载泵头

三辊1.6mm壁厚管材
描述 Partcode
夹设置 313 d 313 x 313 b 313年xb 313年dw 313年bw
变量 033.3411.000 033.3431.000 033.3421.000 033.3441.000 033.3451.000 033.3461.000
0.5 - -1.6 033.3411.00c 033.3431.00c 033.3421.00c 033.3441.00c 033.3451.00c 033.3461.00c
3．2 033.3411.00f 033.3431.00f 033.3421.00f 033.3441.00f 033.3451.00f 033.3461.00f
4．8 033.3411.00k 033.3431.00k 033.3421.00K. 033.3441.00k 033.3451.00k 033.3461.00k
6.4 - -8.0 033.3411.00n 033.3431.00n 033.3421.00n 033.3441.00n 033.3451.00n 033.3461.00n
三辊2.4mm壁厚管材
描述 Partcode
夹设置 313年d2 313 x2 313 b2 313年xb2 313年dw2 313年bw2
变量 033.3511.000 033.3531.000 033.3521.000 033.3541.000 033.3551.000 033.3561.000
0.5 - -1.6 033.3511.00c 033.3531.00c 033.3521.00c 033.3541.00c 033.3551.00c 033.3561.00c
3．2 033.3511.00f 033.3531.00f 033.3521.00f 033.3541.00f 033.3551.00f 033.3561.00f
4．8 033.3511.00k 033.3531.00k 033.3521.00k 033.3541.00k 033.3551.00k 033.3561.00k
6．4 033.3511.00n 033.3531.00n 033.3521.00n 033.3541.00n 033.3551.00n 033.3561.00n

314快速负载泵头

四辊1.6mm壁厚管材
描述 Partcode
夹设置 314 d 314 x 314 b 314年xb 314年dw 314年bw
变量 033.4411.000 033.4431.000 033.4421.000 033.4441.000 033.4451.000 033.4461.000
0.5 - -1.6 033.4411.00C 033.4431.00C 033.4421.00C 033.4441.00C 033.4451.00C 033.4461.00C
3．2 033.4411.00F 033.4431.00F 033.4421.00F 033.4441.00F 033.4451.00F 033.4461.00F
4．8 033.4411.00K 033.4431.00K 033.4421.00K 033.4441.00K 033.4451.00K 033.4461.00K
6.4 - -8.0 033.4411.00N 033.4431.00N 033.4421.00N 033.4441.00N 033.4451.00N 033.4461.00N
314年bw2
四辊2.4mm壁厚管材
描述 Partcode
夹设置 314年d2 314 x2 314 b2 314年xb2 314年dw2
变量 033.4511.000 033.4531.000 033.4521.000 033.4541.000 033.4551.000 033.4561.000
0.5 - -1.6 033.4511.00C 033.4531.00C 033.4521.00C 033.4541.00C 033.4551.00C 033.4561.00C
3．2 033.4511.00F 033.4531.00F 033.4521.00F 033.4541.00F 033.4551.00F 033.4561.00F
4．8 033.4511.00K 033.4531.00K 033.4521.00K 033.4541.00K 033.4551.00K 033.4561.00K
6．4 033.4511.00N 033.4531.00N 033.4521.00N 033.4541.00N 033.4551.00N 033.4561.00N

推荐产品

  1. 300系列人字顶泵

    300系列人字顶泵

    标志性的倒装泵，介质流量为2000毫升/分钟。可扩展至6个通道。

    泵-面板安装泵

  2. 300系列套管泵

    300系列套管泵

    流速从2 μl/min到2000 ml/min，压力高达2 bar (30 psi)。单通道或多通道。

    泵。壳体泵

  5. Pumpsil油管

    Pumpsil油管

    铂固化硅胶管，具有超光滑的内径和卓越的流动稳定性。-20ºC至80ºC(-4ºF至176ºF)。

    油管,蠕动

相关产品

  1. 100系列pumpheads

    100系列pumpheads

    标志性的翻转泵，低流量高达510毫升/分钟。精确的介质压力流动性能。

    Pumpheads

  2. 300 mc pumpheads

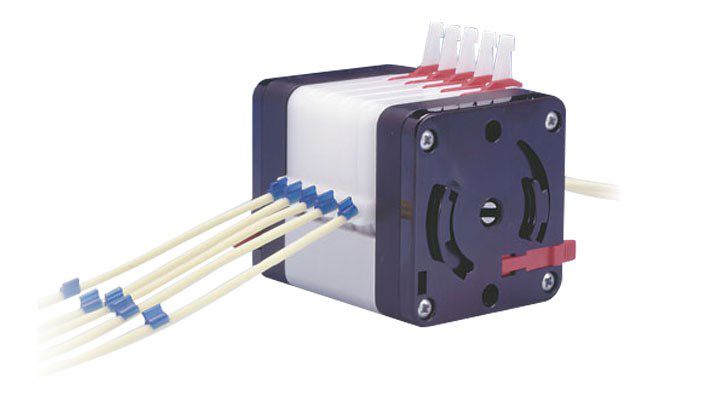

    300 mc pumpheads

    高精度微卡盘，用于流量高达53毫升/分钟的歧管。

    Pumpheads

  4. 400系列pumpheads

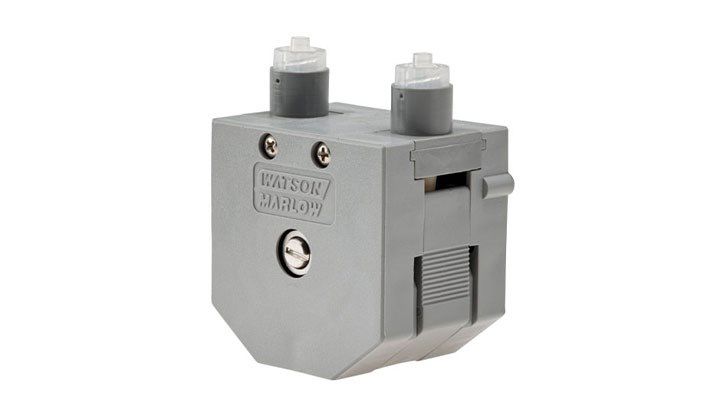

    400系列pumpheads

    一到八通道泵的介质流量为200毫升/分钟。紧凑的设计和Luer连接器“适合和忘记”的应用。

    Pumpheads

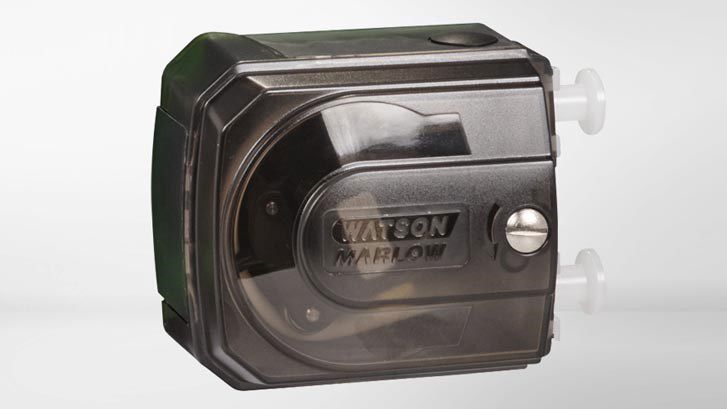

  5. 500系列pumpheads
