Corroline +

安排一个演示

概述

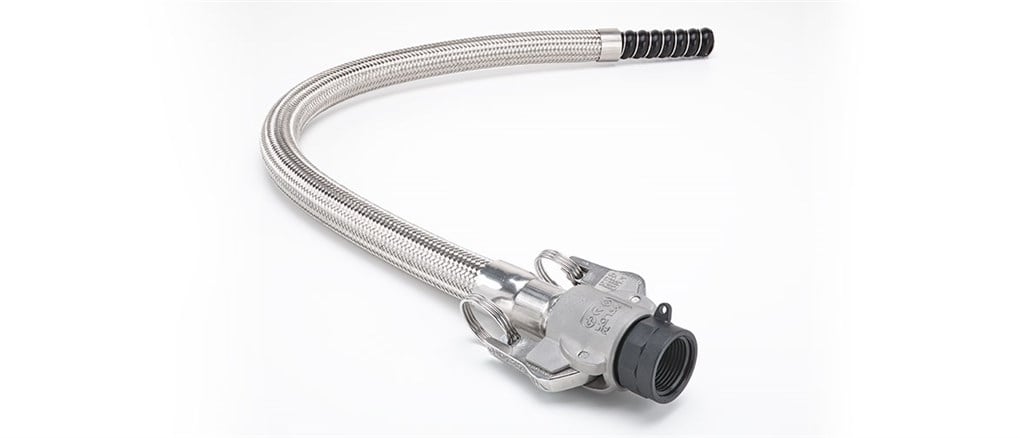

聚四氟乙烯衬里软管，用于化学和工艺流体传输

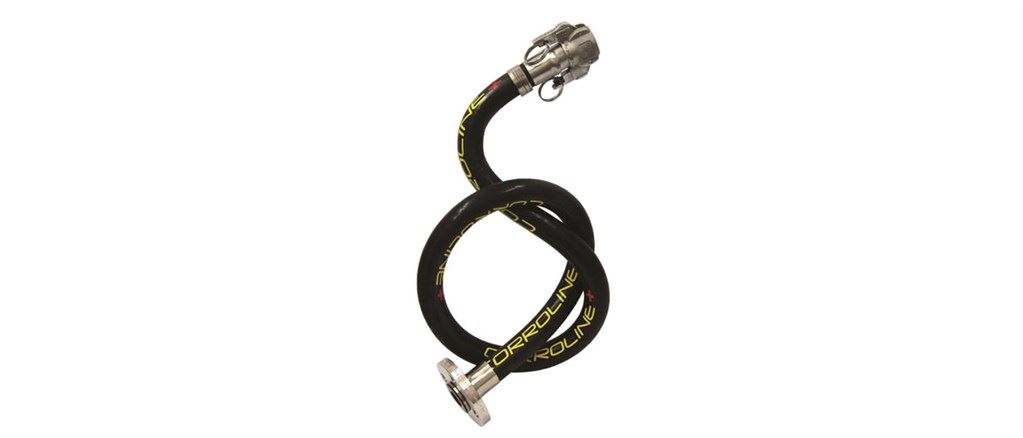

坚固的化学和工业光滑内径软管，具有增强的附加好处，能够承受最恶劣的物理环境。腐蚀+是一种抗扭结，柔性软管。

公称通径大小	13 - 80毫米
公称通径大小	0.5 - 3英寸
外径	21.5 - 92.8毫米
外径	0.85 - 3.65英寸
Max。操作压力	69酒吧
Max。操作压力	1000 psi
认证	(EU) 10/2011, 3.1可追溯性，ATEX, EN16643:2016, FDA(材料)，BS5173 section 103.13 part 6.2和6.3,ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015
工作温度范围	-40 - 150°c
工作温度范围	-40 - 302°f
弯曲半径	38 - 350毫米
弯曲半径	1.375 - 13.75英寸
编织	不锈钢
封面	三元乙丙橡胶

技术总结表列出了该范围内可用的功能。参见“技术规格”标签了解具体型号的信息。

软管公称内径		实际软管内径		外径		最大工作压力		最小弯曲半径		* *最大持续长度		单位长度重量
在	毫米	在	毫米	在	毫米	ψ	酒吧	在	毫米	英国《金融时报》	米	公斤/地铁	磅/英尺
¹/₂＊	13	0.51	13.1	0.85	21.5	1，000	69	1^3./₈	38	One hundred.	30.	0.40	0.27
^3./₄＊	20.	0.76	19.3	1．12	28.5	624	43	2	50	One hundred.	30.	0.70	0.47
1	25	1．01	25.7	1.45	37.0	600	41	2^3./₄	70	One hundred.	30.	1．10	0.74
1¹/₄	32	1.26	32.2	1.75	44.6	550	38	3.⁵/₁₆	One hundred.	One hundred.	30.	1.60	1.07
1¹/₂	40	1.51	38．5	2.03	51.7	500	34	4^3.／4	120	One hundred.	30.	1.92	1.29
2	50	2.01	51.1	2.55	65.0	400	28	5¹⁵/₁₆	150	One hundred.	30.	2.80	1.88
2¹/₂	65	2.51	63.7	3．17	80.5	290	20.	11¹³/₁₆	300	59	18	3.98	2.67
3.	80	3.02	76.8	3.65	92.8	218	15	13^3./₄	350	49	15	4.42	2.97
¹/₂”,^3./₄尺寸的软管不包括嵌在橡胶中的螺旋丝 *更长的长度可提供，以特殊的订单

	Corroline +
公称通径大小	13 - 80毫米
公称通径大小	0.5 - 3英寸
实际孔大小	13.1 - 76.8毫米
实际孔大小	0.51 - 3.02英寸
长度	15 - 30米
外径	21.5 - 92.8毫米
外径	0.85 - 3.65英寸
Max。操作压力	69酒吧
Max。操作压力	1000 psi
认证	(EU) 10/2011, 3.1可追溯性，ATEX, EN16643:2016, FDA(材料)，BS5173 section 103.13 part 6.2和6.3,ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015
工作温度范围	-40 - 150°c
工作温度范围	-40 - 302°f
弯曲半径	38 - 350毫米
弯曲半径	1.375 - 13.75英寸
编织	不锈钢
封面	三元乙丙橡胶
软管外部保护选项	dbk300双胶罩，保护线圈，防护装置
最终拟合	BSP和NPT螺纹管件、CAM和坡口管件、din11851管件、ENCAP端部管件、JIC管件、PTFE浸管管件、卫生三灯管管件、旋转法兰管件
标签选项	彩色编码、标准
真空电阻	在150°C(302°F)下，耐-0.9 bar真空
