概述

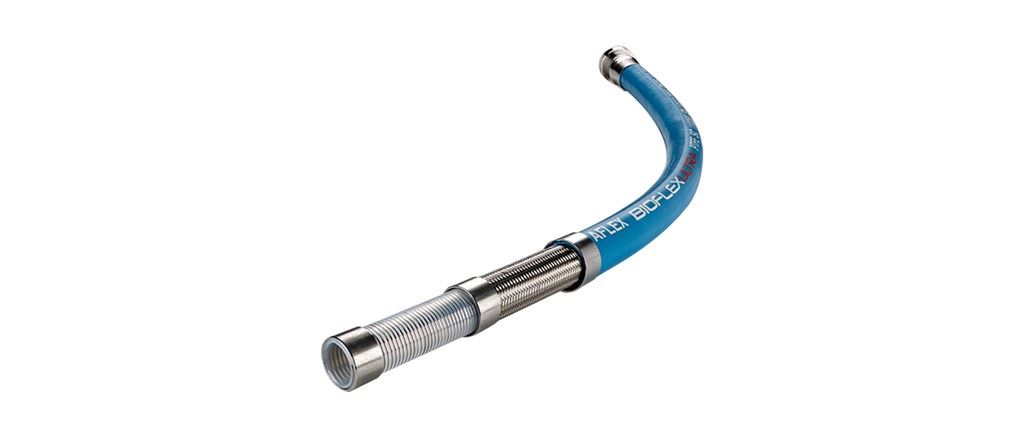

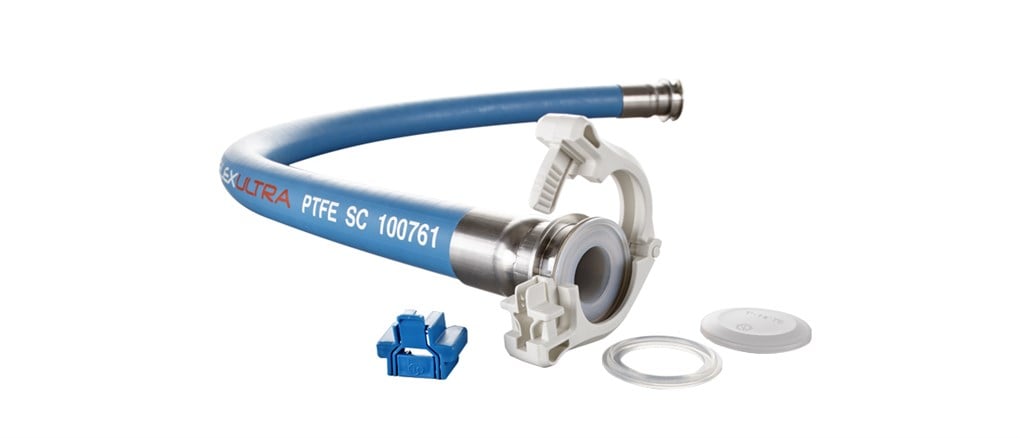

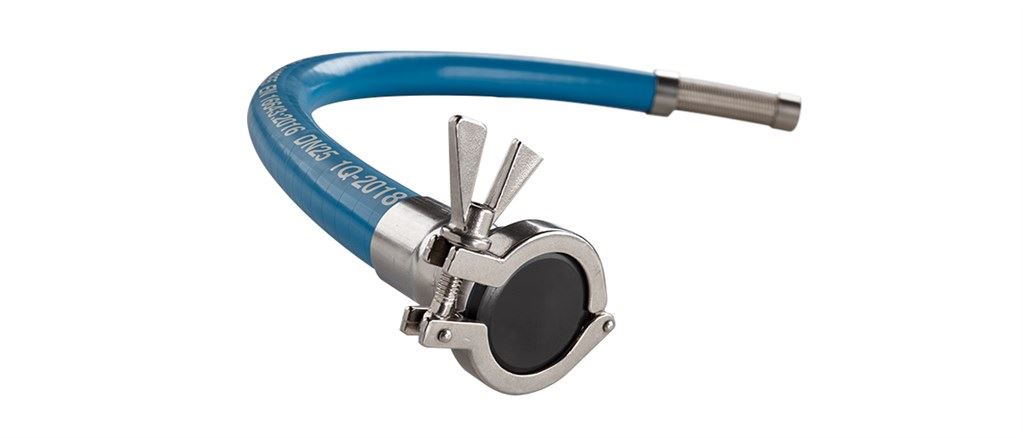

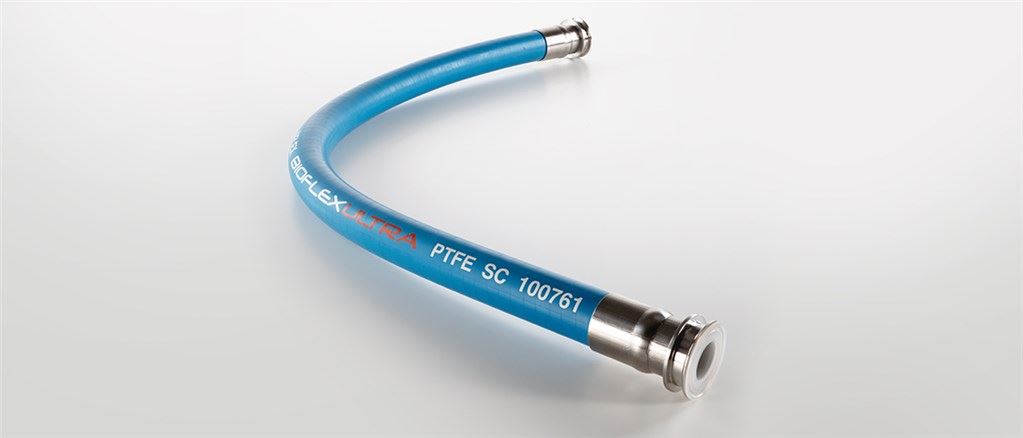

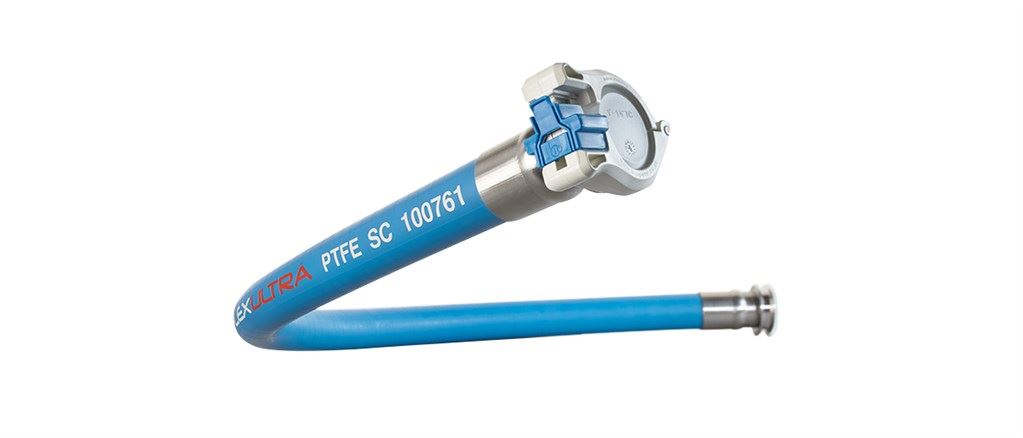

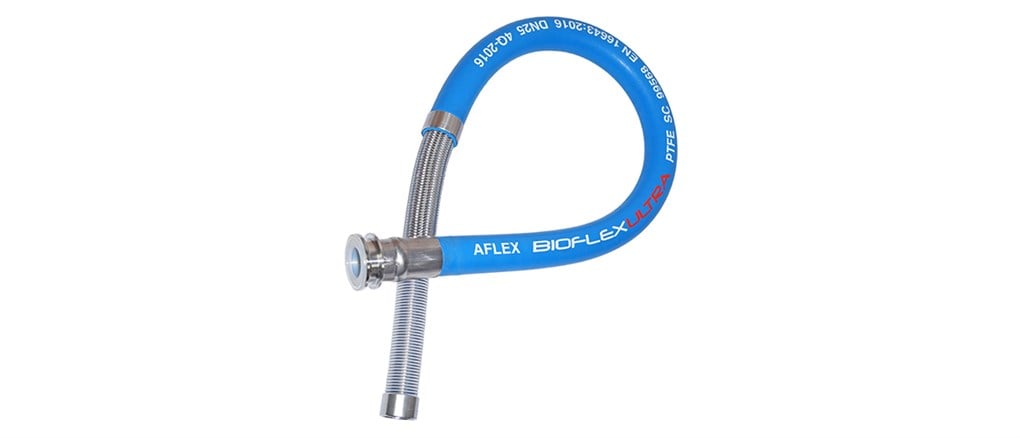

Bioflex超

用于生物技术和药物流体转移的PTFE衬里软管

化学惰性和易于清洁，Bioflex Ultra是一种耐腐蚀软管，用于制药，食品和饮料和化学行业。这种柔性软管提供了可靠性，性能和长使用寿命。

特性和好处

  • 天然或防静电专利PTFE衬里
  • 非常灵活，扭结
  • 光滑的孔，不间断的流体流动和易于清洗
  • 耐高温、耐压能力强
  • 耐化学抗性
  • 聚四氟乙烯衬里和非衬里的末端配件与激光蚀刻卡套最终可追溯
  • 编织，覆盖和外部保护选项的范围可用

技术摘要

公称通径大小 9.5 - 80毫米
公称通径大小 0.375 - 3英寸
外径 12 - 94.8毫米
外径 0.47 - 3.732
Max。操作压力 80酒吧
Max。操作压力 1160 psi.
认证 (EU) 10/2011, 3.1可追溯性，3-A 62-02，防静电到BS5173 section 103.13 part 6.2和6.3,ATEX, EN16643:2016, FDA(材料)，防火到BS5173 section 103.13 part 6.2和6.3,ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI
弯曲半径 19 - 350毫米
弯曲半径 0.75 - 13.75英寸
编织 无，聚丙烯，不锈钢
封面 三元乙丙橡胶，无，硅橡胶

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

分享

表现

名义软管孔径 实际孔大小 Bioflex超级（编织和覆盖） 螺旋钢丝 **软管的最大工作压力 爆破压力 最小弯曲半径
在 毫米 在 毫米 酒吧 Psi. 酒吧 Psi. 在 毫米
3.⁄8 9.5 0.382 9.7 至 - 5 72. 20. 290. 13.⁄8 35.
SS. - 80 1160年 500 7200年 3.⁄4 19
RC / BK / SI - 80 1160年 500 7200年 3.⁄4 19
1⁄2 15 0.516 13.1. 至 ✔ 5 72. 20. 290. 23.⁄8 60.
SS. ✔ 70 1015年 400 5800年 11⁄2 38.
PB ✔ 35. 500 140. 2,000 11⁄2 38.
RC / BK / SI ✔ 70 1015年 400 5800年 11⁄2 38.
5⁄8 16 0.638 16.2. 至 ✔ 5 72. 20. 2,90 21⁄2 64.
SS. ✔ 65. 940 380. 5500年 13.⁄4 45.
PB ✔ 33. 480 130. 1900年 13.⁄4 45.
RC / BK / SI ✔ 65. 940 380. 5500年 13.⁄4 45.
3.⁄4 20. 0.760 19.3 至 ✔ 5 72. 20. 290. 3. 75.
SS. ✔ 60. 870 300 4,350 2 50.
PB ✔ 30. 440 120 1,750. 2 50.
RC / BK / SI ✔ 60. 870 300 4,350 2 50.
＊7⁄8 22 0.870 22.1 至 ✔ 4 60. 16 230 3.1⁄2 90.
SS. ✔ 55. 800 220 3,200 21⁄8 55.
PB ✔ 27.5 400 110 1,600 21⁄8 55.
RC / BK / SI ✔ 55. 800 220 3,200 21⁄8 55.
1 25. 1.016 25.7 至 ✔ 4 60. 16 230 43.⁄4 110
SS. ✔ 50. 720 200 2900年 23.⁄4 70
PB ✔ 25. 360 One hundred. 1,450 23.⁄4 70
RC / BK / SI ✔ 50. 720 200 2900年 23.⁄4 70
11⁄4 32. 1.268 32.2 至 ✔ 3. 43. 12 175. 51⁄2 140.
SS. ✔ 45. 650 180. 2,600. 4 One hundred.
PB ✔ 23. 330 90. 1,300 4 One hundred.
RC / BK / SI ✔ 45. 650 180. 2,600. 4 One hundred.
* 13.⁄8 35. 1.370 34.8. 至 ✔ 2 29. 8 116 61⁄2 160.
SS. ✔ 40 580 160. 2,320 4 One hundred.
PB ✔ 20. 290. 80 1160年 4 One hundred.
RC / BK / SI ✔ 40 580 160. 2,320 4 One hundred.
11⁄2 40 1.516. 38.5 至 ✔ 2 29. 8 116 7 180.
SS. ✔ 40 580 160. 2,320 51⁄2 140.
PB ✔ 20. 290. 80 1160年 51⁄2 140.
RC / BK / SI ✔ 40 580 160. 2,320 51⁄2 140.
* 17⁄8 48. 1.866 47.4 至 ✔ 2 29. 8 116 11 280.
SS. ✔ 35. 500 140. 2,000 65⁄8 170.
PB ✔ 18 250. 72. 1040年 65⁄8 170.
RC / BK / SI ✔ 35. 500 140. 2,000 65⁄8 170.
2 50. 2.012 51.1 至 ✔ 2 29. 8 116 12 300
SS. ✔ 30. 430 120 1,750. 8 200
PB ✔ 15 215 60. 870 8 200
RC / BK / SI ✔ 30. 430 120 1,750. 8 200
21⁄2 65. 2.508 63.7 SS. ✔ 20. 290. 80 1160 117⁄8 300
PB ✔ 12 174. 48. 696 117⁄8 300
RC / BK / SI ✔ 20. 290. 80 1160年 117⁄8 300
3. 80 3.024 76.8 SS. ✔ 15 218 60. 870 133.⁄4 350
PB ✔ 10 145. 40 580 133.⁄4 350
RC / BK / SI ✔ 15 218 60. 870 133.⁄4 350
仅= =管，SS =不锈钢编织，Pb =聚丙烯编织，SS，RC / FP =防火橡胶盖，RC = EPDM橡胶盖，Si =硅橡胶盖，KYB = Kynar编织

*这7⁄8”,13.⁄8”和17⁄8软管尺寸只适用于带PTFE衬里的卫生用夹钳(或三氯乙烯)接头和带PTFE衬里的I-Line接头。

**软管组件的最大工作压力（MWP）仅限于两个端部配件中的任何一个或以上所列软管本身的最低工作压。随着工作温度的增加，软管的MWP降低，请咨询AFLEX软管以进行指导。

笔记21⁄2“＆3”管子只能被命令作为装配。

规范

技术规格

三元乙丙橡胶覆盖(RC/BK)级软管 聚丙烯编织(PB)级软管 硅橡胶覆盖(SI)级软管 不锈钢编织（SS）等级软管 仅管(TO)级软管
公称通径大小 9.5 - 80毫米 15 - 80毫米 9.5 - 80毫米 9.5 - 80毫米 9.5 - 50毫米
公称通径大小 0.375 - 3英寸 0.5 - 3英寸 0.375 - 3英寸 0.375 - 3英寸 0.375 - 2英寸
实际孔大小 9.7 - 76.8 mm 13.1 - 76.8毫米 9.7 - 76.8 mm 9.7 - 76.8 mm 9.7 - 51.1毫米
实际孔大小 0.382 - 3.024英寸 0.516 - 3.024 0.382 - 3.024英寸 0.382 - 3.024英寸 0.382 - 2.012英寸
长度 15 - 30米 15 - 30米 15 - 30米 15 - 30米 25 - 30米
外径 15.5 - 92.8毫米 20.5 - 94.8毫米 15.5 - 92.8毫米 12.8 - 87.8毫米 12 - 58.9 mm
外径 0.61 - 3.654英寸 0.8 - 3.732英寸 0.61 - 3.654英寸 0.5 - 3.457 0.47 - 2.32
Max。操作压力 80酒吧 35巴 80酒吧 80酒吧 5巴
Max。操作压力 1160 psi. 500 psi 1160 psi. 1160 psi. 72 psi
爆破压力 60 - 500bar 40 - 140巴 60 - 500bar 60 - 500bar 8 - 20 bar
爆破压力 870 - 7,200 psi 580 - 2,000 psi 870 - 7,200 psi 870 - 7,200 psi 116 - 290 psi
认证 (EU) 10/2011, 3.1可追溯性，3-A 62-02，防静电到BS5173 section 103.13 part 6.2和6.3,ATEX, EN16643:2016, FDA(材料)，防火到BS5173 section 103.13 part 6.2和6.3,ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi
Max。工作温度 150°C 100°C 240°C 260℃
分钟操作温度 -40°C -30°C -73°C. -73°C.
Max。工作温度 302°F 212°F. 400°F. 500°F
分钟操作温度 -40°F -22°F -100°F. -100°F.
弯曲半径 19 - 350毫米 38 - 350毫米 19 - 350毫米 19 - 350毫米 35 - 300毫米
弯曲半径 0.75 - 13.75英寸 1.5 - 13.75 0.75 - 13.75英寸 0.75 - 13.75英寸 1.375 - 12
编织 不锈钢 聚丙烯 不锈钢 不锈钢 没有任何
封面 epdm. 没有任何 硅橡胶 没有任何 没有任何
软管外部保护选项 保护线圈，防护装置，磨损环 保护线圈，防护装置，磨损环 保护线圈，防护装置，磨损环 保护线圈，防护装置，磨损环 保护线圈，防护装置，磨损环
最终拟合 3-A卫生级管件、90°弯头管件、BSP和NPT螺纹管件、CAM和坡口管件、DIN 11851管件、JIC管件、聚四氟乙烯浸管管件、卫生三级灯管件、SMS和RJT管件、旋转法兰管件 3-A卫生级管件、90°弯头管件、BSP和NPT螺纹管件、CAM和坡口管件、DIN 11851管件、JIC管件、聚四氟乙烯浸管管件、卫生三级灯管件、SMS和RJT管件、旋转法兰管件 3-A卫生级管件、90°弯头管件、BSP和NPT螺纹管件、CAM和坡口管件、DIN 11851管件、JIC管件、聚四氟乙烯浸管管件、卫生三级灯管件、SMS和RJT管件、旋转法兰管件 3-A卫生级管件、90°弯头管件、BSP和NPT螺纹管件、CAM和坡口管件、DIN 11851管件、JIC管件、聚四氟乙烯浸管管件、卫生三级灯管件、SMS和RJT管件、旋转法兰管件 3-A卫生级管件、90°弯头管件、BSP和NPT螺纹管件、CAM和坡口管件、DIN 11851管件、JIC管件、聚四氟乙烯浸管管件、卫生三级灯管件、SMS和RJT管件、旋转法兰管件
标签选项 彩色编码、标准 彩色编码、标准 颜色编码，标准，流线标记 彩色编码、标准 彩色编码、标准
真空抵抗 真空耐用于-0.9棒，高达200°C（392°F） 真空耐用于-0.9棒，高达200°C（392°F） 真空耐用于-0.9棒，高达200°C（392°F） 真空耐用于-0.9棒，高达200°C（392°F） 真空耐受-0.9棒，最高可达100°C（212°F）

材料的建筑

螺旋钢丝 不锈钢316
衬管 聚四氟乙烯
