灵活的软管组件
药物n和x
概述

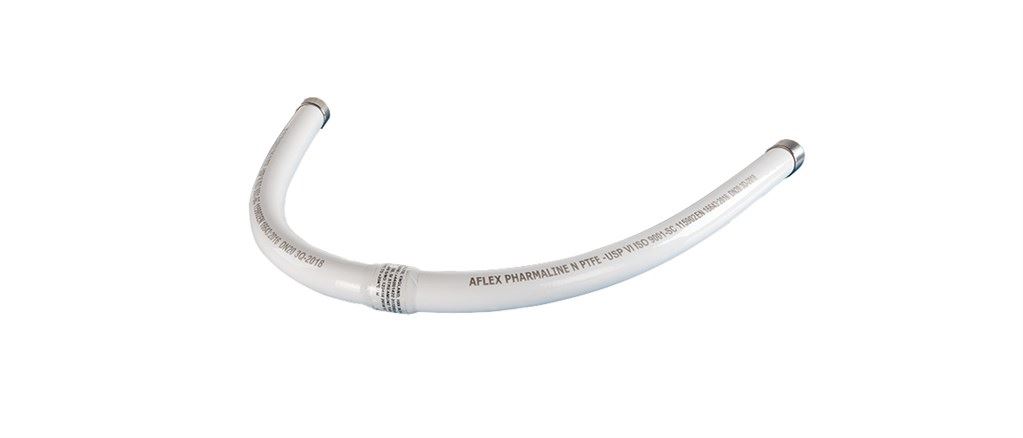

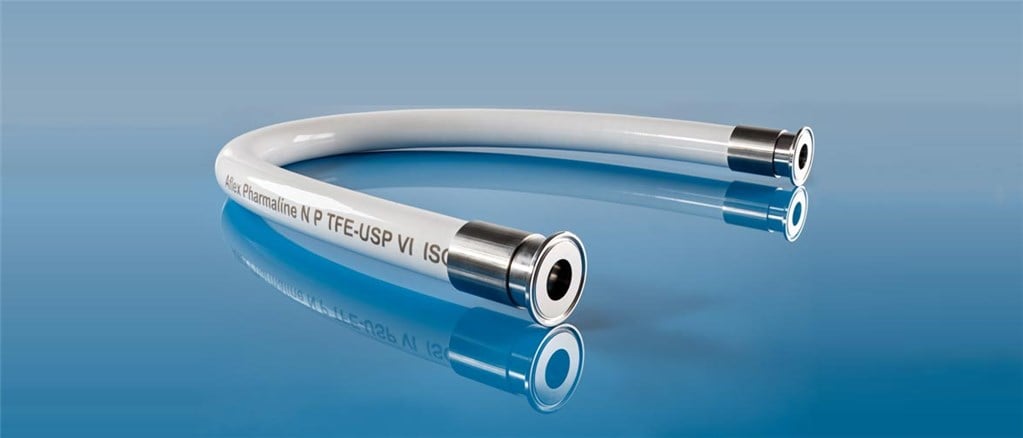

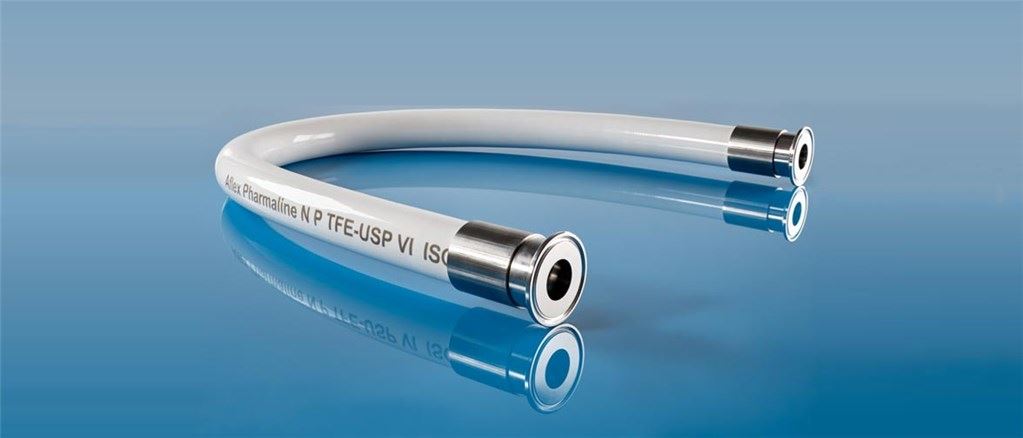

药物n和x
用于生物技术和药物流体转移的PTFE衬里软管
设计用于在药物，化学和食品过程中替代硅橡胶转移软管，药物转移应用，药物N和X软管是光滑的孔，承受重复的高压釜循环。
特点和优惠
- 在需要全内部耐化学性的应用中取代硅橡胶软管
- 平滑孔，用于不间断的流体流动和易于清洁
- 非常灵活，但扭结的自然或防静电PTFE衬里

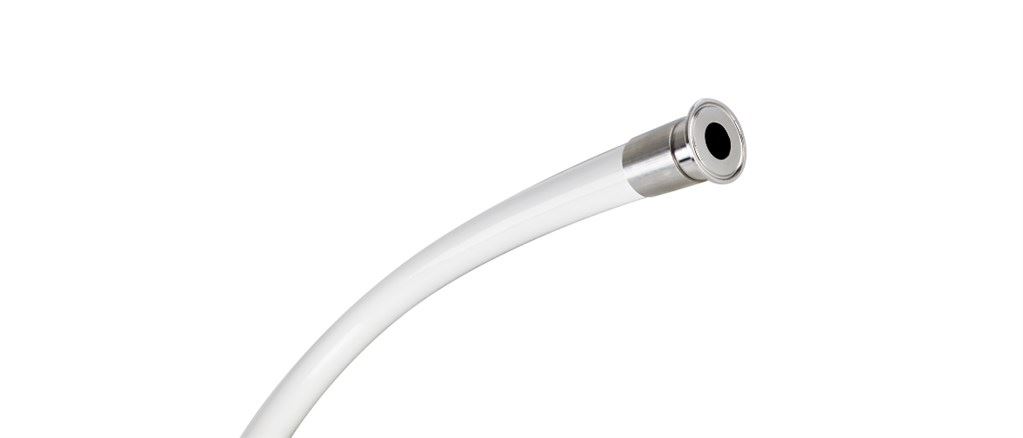

- 具有激光蚀刻套圈的非衬里端部配件的范围，用于极致可追溯性
- 可用全包装的卫生标记系统
- 适用于COP浸泡，CIP和SIP清洁的组件，以及广泛的高压釜灭菌循环
技术摘要
| 名义孔径 | 6.4 - 80毫米 |
| 名义孔径 | 0.25 - 3 |
| 外径 | 11.6 - 92.8 mm |
| 外径 | 0.456 - 3.654 |
| 最大限度。运营压力 | 80巴 |
| 最大限度。运营压力 | 1160 psi. |
| 认证 | （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi |
| 工作温度范围 | -73 - 204°C |
| 工作温度范围 | -100 - 400°F |
| 弯曲半径 | 19 - 350毫米 |
| 弯曲半径 | 0.75 - 13.78 |
| 编织 | 没有，不锈钢 |
| 覆盖 | 硅橡胶 |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
表现
Pharmaline N的规格
| 名义软管孔径 | 实际软管孔径 | 螺旋线 | 外径的盖子 | 最小弯曲半径 | *最大工作压力 | 爆破压力 | 每单位长度的重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | Psi. | 酒吧 | Psi. | 酒吧 | LB / FT. | kg / mtr. | |
| 1/4. | 6.4 | 0.260 | 6.6 | - | 0.460. | 11.6 | 3./4. | 19. | 1,160. | 80 | 4,641 | 320. | 0.11 | 0.17 |
| 3./8. | 9.5 | 0.382 | 9.7 | - | 0.610 | 15.5 | 1 | 25. | 1,015 | 70 | 4,061 | 280. | 0.14 | 0.22 |
| 1/2 | 12.7 | 0.516 | 13.1. | ✔ | 0.845 | 21.4 | 11/2 | 38. | 870. | 60. | 3,480 | 240. | 0.25 | 0.37 |
| 5./8. | 16.0 | 0.638 | 16.2 | ✔ | 0.990 | 25.2 | 2 | 50. | 725. | 50. | 2,900 | 200. | 0.35 | 0.52 |
| 3./4. | 19.0 | 0.760. | 19.3 | ✔ | 1.120 | 28.5 | 21/2 | 63. | 655. | 45. | 2,610 | 180. | 0.42 | 0.65 |
| 1 | 25.4 | 1.012 | 25.7 | ✔ | 1.455. | 37.0 | 4. | 100. | 580. | 40. | 2,320 | 160. | 0.57 | 0.88 |
| 11/4. | 32.0 | 1.268 | 32.2 | ✔ | 1.755. | 44.6 | 5.1/4. | 130. | 510. | 35. | 2,030 | 140. | 0.85 | 1.30 |
| 11/2 | 38.0 | 1.516. | 38.5 | ✔ | 2.035 | 51.7 | 6.70 | 170. | 435. | 30. | 1,740 | 120. | 1.14 | 1.70 |
| 2 | 50.0 | 2.012 | 51.1. | ✔ | 2.580 | 65.6 | 8.27 | 210. | 405. | 28. | 1,624 | 112. | 1.58 | 2.36 |
| 21/2 | 65.0 | 2.508 | 63.7 | ✔ | 3.169 | 80.5 | 11.81 | 300 | 290. | 20. | 1,100 | 80 | 2.41 | 3.59 |
| 3. | 80.0. | 3.024 | 76.8 | ✔ | 3.654 | 92.8 | 13.78 | 350. | 218. | 15. | 870. | 60. | 2.96 | 4.40 |
| *最大工作压力随温度而变化。软管组件的最大工作压力（MWP）仅限于两个端部配件中的任何一个的最低MWP，或软管本身如上所列。随着工作温度的增加，软管的MWP降低，请咨询AFLEX软管以进行指导。 | ||||||||||||||
Pharmaline X的规格
| 名义软管孔径 | 实际软管孔径 | 螺旋线 | 外径的盖子 | 最小弯曲半径 | †最大工作压力 | 爆破压力 | 每单位长度的重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | Psi. | 酒吧 | Psi. | 酒吧 | LB / FT. | kg / mtr. | |
| 1/4. | 6.4 | 0.260 | 6.6 | - | 0.456 | 11.6 | 11/4. | 30. | 109. | 7.5 | 435. | 30. | 0.06 | 0.09 |
| 3./8. | 9.5 | 0.382 | 9.7 | - | 0.610 | 15.5 | 11/2 | 38. | 87. | 6.0 | 348. | 24. | 0.09 | 0.14 |
| 1/2 | 12.7 | 0.516 | 13.1. | ✔ | 0.845 | 21.4 | 23./8. | 60. | 84. | 5.8 | 334. | 23. | 0.21 | 0.32 |
| 5./8. | 16.0 | 0.638 | 16.2 | ✔ | 0.990 | 25.2 | 21/2 | 64. | 72. | 5.0 | 290. | 20. | 0.19 | 0.29 |
| 3./4. | 19.0 | 0.760. | 19.3 | ✔ | 1.120 | 28.5 | 3. | 75. | 72. | 5.0 | 290. | 20. | 0.37 | 0.55 |
| 1 | 25.4 | 1.012 | 25.7 | ✔ | 1.455. | 37.0 | 4.3./4. | 120. | 60. | 4.0 | 240. | 16. | 0.44 | 0.81 |
| 11/4. | 32.0 | 1.268 | 32.2 | ✔ | 1.755. | 44.6 | 5.1/2 | 140. | 43. | 3.0 | 175. | 12. | 0.50 | 0.75 |
| 11/2 | 38.0 | 1.516. | 38.5 | ✔ | 2.035 | 51.7 | 7. | 180. | 29. | 2.0 | 116. | 8. | 0.74 | 1.11 |
| 2 | 50.0 | 2.012 | 51.1. | ✔ | 2.580 | 65.6 | 12. | 300 | 29. | 2.0 | 116. | 8. | 1.28 | 1.91 |
| †最大工作压力不随温度而变化 | ||||||||||||||
规格
技术规格
| 药物N. | Pharmaline X. | |
|---|---|---|
| 名义孔径 | 6.4 - 80毫米 | 6.4 - 50毫米 |
| 名义孔径 | 0.25 - 3 | 0.25 - 2 |
| 实际的孔径 | 6.8 - 76.8毫米 | 6.8 - 51.6毫米 |
| 实际的孔径 | 0.27 - 3.024 | 0.27 - 2.031 |
| 长度 | 15 - 30米 | 30米 |
| 外径 | 11.6 - 92.8 mm | 11.6 - 65.6 mm |
| 外径 | 0.46 - 3.654 | 0.456 - 2.58 |
| 最大限度。运营压力 | 80巴 | 7.5巴 |
| 最大限度。运营压力 | 1160 psi. | 109 psi. |
| 爆破压力 | 60 - 320 BAR | 8 - 30巴 |
| 爆破压力 | 870 - 4,641 psi | 116 - 435 psi |
| 认证 | （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi | （欧盟）10/2011，3.1可追溯性，3-A 62-02，ATEX，EN16643：2016，FDA（材料），ISO 14001：2015，ISO 9001：2015，OHSAS 18001：2015，USP类vi |
| 工作温度范围 | -73 - 204°C | -73 - 204°C |
| 工作温度范围 | -100 - 400°F | -100 - 400°F |
| 弯曲半径 | 19 - 350毫米 | 30 - 300毫米 |
| 弯曲半径 | 0.75 - 13.78 | 1.25 - 12 |
| 编织 | 不锈钢 | 没有任何 |
| 覆盖 | 硅橡胶 | 硅橡胶 |
| 结束拟合 | BSP 60°锥形座座母配件，凸轮和沟槽配件，凹槽立管配件，JIC配件，NPT和BSPT配件，PTFE浸管配件，旋转法兰配件 | BSP 60°锥形座座母配件，凸轮和沟槽配件，凹槽立管配件，JIC配件，NPT和BSPT配件，PTFE浸管配件，旋转法兰配件 |
| 标签选项 | 颜色编码，标准，Streamline标记 | 颜色编码，标准，Streamline标记 |
| 真空抵抗 | 真空耐受-0.9棒，最高150°C（302°F） | 真空耐受-0.9棒，最高150°C（302°F） |
建筑材料
| 螺旋线 | 不锈钢316. |
| 衬垫管 | 抗静电PTFE，天然PTFE |
| 钢丝编织 | 不锈钢 |
