泵 - 正弦泵

CERTA加工泵

安排演示

概述

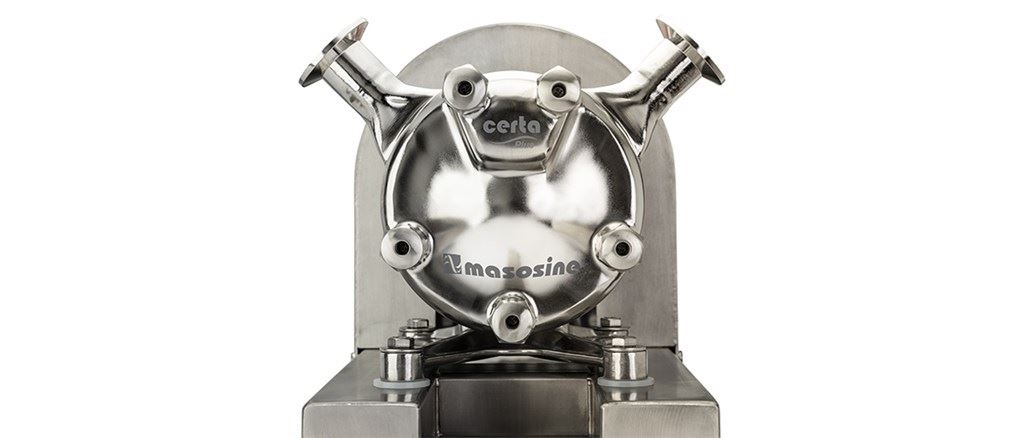

CERTA加工泵

CESTA Plus在SinUnoidal泵送技术上进行了相当大的经验，由Masosine开发，以满足制药行业的广泛应用。

处理粘性液体的高吸力
低剪切，零脉动和自排水
使用比叶片和圆周活塞泵类型更低的功率低50％
易于清洁泵设计，通过ehedg型El类I，Ehedg类型El Aseptic类I
暴露的流体接触材料由不锈钢1.4435材料制成，具有电抛光表面
所有流体接触材料符合最新的FDA和USP类VI要求

比任何凸角或圆周活塞泵更清洁

ehedg型El类I和Ehedg类型El Aseptic类I
EL无菌类I认证，即CERTA Plus携带到封闭的设备，湿式清理（CIP）而不拆除，它是蒸汽灭菌和细菌的紧张。所有组件都由FDA和USP类VI认证原材料制成
由于无与伦比的卫生设计，CIP清洁后消除残留的风险
减少所用的清洁化学品，并将所需的清洁循环时间切割为最小

模块化密封系统选项：

单机械密封
单次机械密封
双机械密封（可与过压系统一起使用，也可以使用）

几乎脉动免费

平滑的产品流，无需辅助阻尼器，确保产品质量
提高流量计精度和热交换器效率

最低的所有权成本

通过操作进行了极其简单的维护
专利设计允许双向跑步将泵送回源
CERTA PLUS可以包含在无菌过程中，而无需额外的蒸汽端口由于细菌紧密设计被ehedg类型eL无菌类I

能源效率

比叶片或圆周活塞泵更低的功率低至50％
大大降低的电力使用意味着减少碳足迹
高粘度的效率较高会节省最困难的应用中的节能

低剪切处理颗粒和软固体

提高批量一致性和最终产品质量
低剪切动作将泵送液的温度升高降低到循环产品时的最小值

特点和优惠

温柔的产品处理保留了高质量的产品
令人印象深刻的吸入能力
几乎零脉动
出色的节能抽水原理
双向跑步
只有一个轴和一个密封系统

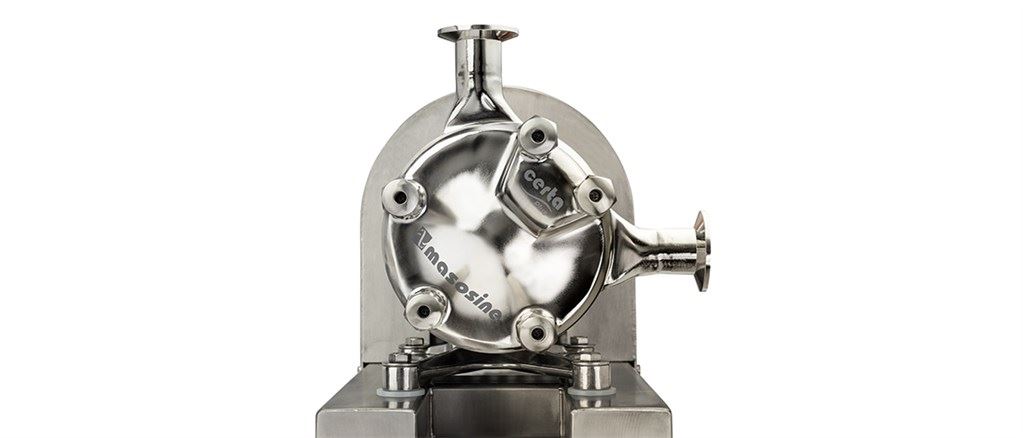

可提供不同的端口方向，包括自漏位置
可追溯性返回基础材料

技术摘要

最大限度。流速	41760 L / h
最大限度。流速	183.2 USGPM.
每革命数量	0.08 - 1.16 L.
每革命数量	0.021 - 0.305 USG
最大限度。运营压力	6巴
最大限度。运营压力	87 psi.
最大限度。粒子尺寸	13 - 38毫米
最大限度。粒子尺寸	0.51 - 1.5英寸
标准	3-a，atex，ehedg型El类I，Ehedg类型El类I无菌
认证	EC 1935/2004，FDA，USP Classvi

技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。

规格

技术规格

	CERTA加100.	CERTA PLUS 200.	CERTA加250.	CERTA加300.	CERTA PLUS 400.
最大限度。流速	4800 L / h	7800 L / h	11520 L / h	18000 L / h	41760 L / h
最大限度。流速	21.1 USGPM.	34.2 USGPM.	50.5 USGPM.	78.9 USGPM.	183.2 USGPM.
每革命数量	0.08 L.	0.13 L.	0.24 L.	0.5 L.	1.16 L.
每革命数量	0.021 USG	0.034 USG.	0.063 USG.	0.132 USG.	0.305 USG
最大限度。运营压力	6巴	6巴	6巴	6巴	6巴
最大限度。运营压力	87 psi.	87 psi.	87 psi.	87 psi.	87 psi.
最大限度。粒子尺寸	13毫米	18毫米	22毫米	30毫米	38毫米
最大限度。粒子尺寸	0.51 in.	0.71 in.	0.87 in.	1.18 in.	1.5 in.
最大限度。运行速度	1000 rpm.	1000 rpm.	800 rpm.	600 rpm.	600 rpm.
最大限度。工作温度	100°C.	100°C.	100°C.	100°C.	100°C.
最大限度。工作温度	212°F.	212°F.	212°F.	212°F.	212°F.
最大限度。啜饮温度	121°C.	121°C.	121°C.	121°C.	121°C.
最大限度。啜饮温度	250°F.	250°F.	250°F.	250°F.	250°F.
轴直径	28毫米	28毫米	28毫米	50毫米	50毫米
轴直径	0.98 in.	0.98 in.	0.98 in.	1.97 in.	1.97 in.
轴高度	95毫米	109.5毫米	150毫米	170毫米	200毫米
轴高度	3.74 in.	4.31 in.	5.91 in.	6.69 in.	7.87 in.
标准	3-a，atex，ehedg型El类I，Ehedg类型El类I无菌	3-a，atex，ehedg型El类I，Ehedg类型El类I无菌	3-a，atex，ehedg型El类I，Ehedg类型El类I无菌	3-a，atex，ehedg型El类I，Ehedg类型El类I无菌	3-a，atex，ehedg型El类I，Ehedg类型El类I无菌
认证	EC 1935/2004，FDA，USP Classvi	EC 1935/2004，FDA，USP Classvi	EC 1935/2004，FDA，USP Classvi	EC 1935/2004，FDA，USP Classvi	EC 1935/2004，FDA，USP Classvi
港口方向	满足您要求的各种选择	满足您要求的各种选择	满足您要求的各种选择	满足您要求的各种选择	满足您要求的各种选择
端口类型	法兰，牛奶配件，rjt，短信，tc	法兰，牛奶配件，rjt，短信，tc	法兰，牛奶配件，rjt，短信，tc	法兰，牛奶配件，rjt，短信，tc	法兰，牛奶配件，rjt，短信，tc

方面

泵尺寸
模型	喷嘴						脚										长度				高度				耦合
	N1.		N2.		n3		F1		F2.		F3		F4		F5.		L1		L2		H1.		H2.		C1.		C2.		C3.
	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。	毫米	在。
C100.	139.	5.47	85.	3.35	10.	0.39	120.	4.72	135.	5.31	Ø12	Ø0.47	143.	5.63	57.	2.24	265.	10.43	50.	1.97	95.	3.74	129.	5.08	Ø28	Ø1.10	8.	0.31	31.	1.22
C200.	155.	6.10	99.5	3.92	10.	0.39	120.	4.72	135.	5.31	Ø12	Ø0.47	167.5	6.59	81.5	3.21	298.5	11.75	50.	1.97	109.5	4.31	145.	5.71	Ø28	Ø1.10	8.	0.31	31.	1.22
C250.	191.5	7.54	138.5	5.45	11.5	0.45	190	7.48	175.	6.89	Ø17	Ø0.67	219.	8.62	84.	3.31	352.	13.86	50.	1.97	150.	5.91	180.	7.08	Ø28	Ø1.10	8.	0.31	31.	1.22
C300.	237.5	9.35	152.5	6.00	17.5	0.69	250.	9.84	215.	8.46	Ø20	Ø0.79	285.	11.22	154.	6.06	455.5	17.93	80	3.15	170.	6.69	220.	8.66	Ø50.	Ø1.97	14.	0.55	53.5	2.11
C400.	323.5	12.74	169.	6.65	31.	1.22	266.5	10.49	254.	10.00	Ø21	Ø0.83	301.	11.85.	169.	6.65	513.5	20.22	77.	3.03	200.	7.87	292.5	11.52	Ø50.	Ø1.97	14.	0.55	53.5	2.11

建筑材料

住房	不锈钢1.4435，不锈钢316L
轴承架	不锈钢1.4301，不锈钢304
转子	不锈钢1.4435，不锈钢316L
门	PEEK，PTFE.
密封/垫圈	EPDM，FKM.
轴封	PTFE，SSIC.
