概述

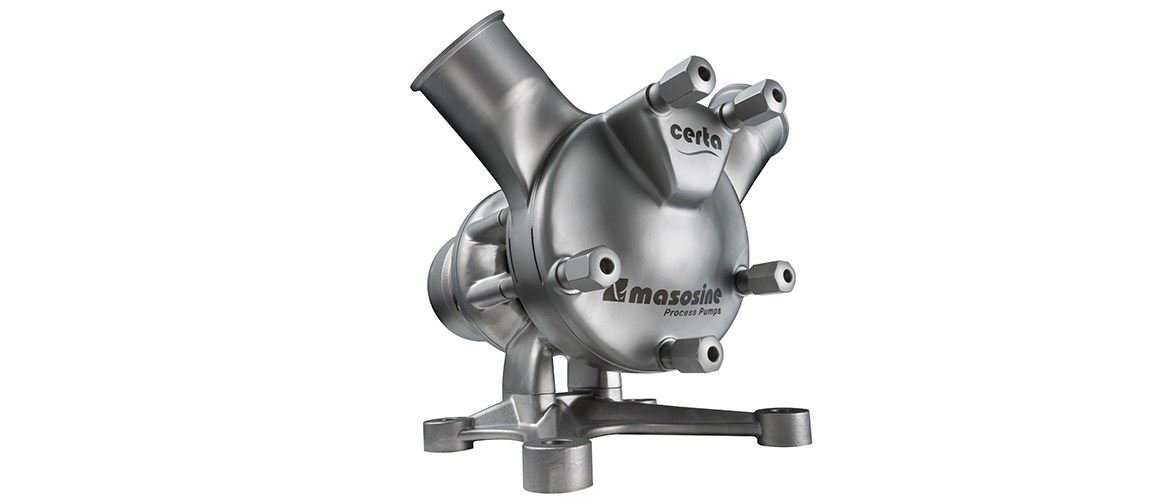

Certa流程泵

食品和饮料工厂的工程师经常要泵送高粘度的产品，从冷冻橙汁、熟食沙拉和烘焙产品，到奶酪凝乳和美味的馅饼馅。Certa在卫生和清洁方面达到了最高标准，同时提高了工艺效率和最小化了总拥有成本。

比任何凸瓣或周向柱塞泵都要干净

  • EHEDG型EL - I级
  • 现在用EHEDG型EL无菌I类
  • 所有接触部件都符合FDA和EG1935标准

几乎脉冲自由

  • 产品流动顺畅，不需要辅助阻尼器
  • 可达255,000 L/h, 800万cP和15 bar

低剪切处理

  • 防止充气泡沫
  • 几乎消除了原材料的浪费

最低的拥有成本

  • 减少CIP周期和减少清洗剂
  • 大大减少了电力消耗，减少了碳足迹

能源效率

  • 与凸瓣泵或周向泵相比，可减少50%的功耗
  • 在较高的粘度下具有更高的能量效率

选项和配件

  • 泵套可用来保持负载流体温度
  • 可提供静态和动态冲洗系统
  • 单机械密封或单机械密封带冲洗
  • 双机械密封，可仅冲洗或加压
  • 冲洗和双机械密封可以在没有任何修改的情况下进行翻新

特性和好处

  • 温和的产品处理保持产品的高质量-优越的粘性处理
  • EHEDG型EL类I -现在也与EHEDG型EL无菌类I
  • 令人印象深刻的吸力:-0.85 bar(真空)/ -12.3 psi (atm)
  • 低切变，几乎没有脉动
  • 卓越的节能泵送原理-比其他泵少50%的功率
  • 只有一个轴和一个密封系统-不同的端口方向可用
  • 双向运行
  • 两年保修

技术总结

Max。流量 255000升/小时
Max。流量 1124年USGPM
体积/革命 0.08 - 10.64 l
体积/革命 0.021 - 2.81 usg
Max。操作压力 15条
Max。操作压力 217 psi
Max。颗粒大小 13 - 100毫米
Max。颗粒大小 0.51 - 3.9英寸
标准 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌
认证 欧共体1935/2004,食品及药物管理局

技术总结表列出了该范围内可用的功能。参见“技术规格”标签了解具体型号的信息。

分享

规范

技术规格

Certa 100 Certa 200 Certa 250 Certa 300 Certa 400 Certa 500 Certa 600 Certa 800
Max。流量 4800升/小时 7800升/小时 11520升/小时 18000升/小时 41760升/小时 69120升/小时 99000升/小时 255000升/小时
Max。流量 21.1 USGPM 34.2 USGPM 50.5 USGPM 78.9 USGPM 183.2 USGPM 303.2 USGPM 434.2 USGPM 1124年USGPM
体积/革命 0.08升 0.13升 0.24升 0.5升 1.16升 1.92升 2.75升 10.64升
体积/革命 0.021美国 0.034美国 0.063美国 0.132美国 0.305美国 0.505美国 0.724美国 2.81美国
Max。操作压力 10条 10条 15条 15条 15条 15条 15条 15条
Max。操作压力 145 psi 145 psi 217 psi 217 psi 217 psi 217 psi 217 psi 217 psi
Max。颗粒大小 13毫米 18毫米 22毫米 30毫米 38毫米 50毫米 60毫米 100毫米
Max。颗粒大小 0.51 0.71 0.87 1.18 1.5 1.97 2.36 3.9
Max。操作速度 1000转 1000转 800转 600转 600转 600转 600转 400转
Max。工作温度 100°C 100°C 100°C 100°C 100°C 100°C 100°C 100°C
Max。工作温度 212°F 212°F 212°F 212°F 212°F 212°F 212°F 212°F
Max。口温度 121°C 121°C 121°C 121°C 121°C 121°C 121°C 121°C
Max。口温度 250°F 250°F 250°F 250°F 250°F 250°F 250°F 250°F
轴直径 28毫米 28毫米 28毫米 50毫米 50毫米 50毫米 65毫米 110毫米
轴直径 0.98 0.98 0.98 1.97 1.97 1.97 2.56 4.33
轴的高度 95毫米 109.5毫米 150毫米 170毫米 200毫米 250毫米 255毫米 405毫米
轴的高度 3.74 4.31 5.91 6.69 7.87 9.84 10.04 15.94
标准 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌 3-A、ATEX、EHEDG型El类I、EHEDG型El类I无菌
认证 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局 欧共体1935/2004,食品及药物管理局
港口方向 多种选择，满足您的要求 多种选择，满足您的要求 多种选择，满足您的要求 多种选择，满足您的要求 多种选择，满足您的要求 多种选择，满足您的要求 多种选择，满足您的要求 多种选择，满足您的要求
端口类型 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC 法兰，牛奶配件，RJT, SMS, TC

维

泵的大小
模型 喷嘴 脚 长度 高度 耦合
N1 N2 N3 F1 F2 F3 F4 F5 L1 L2 H1 H2 C1 C2 C3
毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。 毫米 在。
C100 139 5.47 85 3.35 10 0.39 120 4.72 135 5.31 Ø12 Ø0.47 143 5.63 57 2.24 265 10.43 50 1.97 95 3.74 129 5.08 Ø28 Ø1.10 8 0．31 31 1.22
C200 155 6.10 99.5 3.92 10 0.39 120 4.72 135 5.31 Ø12 Ø0.47 167.5 6.59 81.5 3.21 298.5 11.75 50 1.97 109.5 4.31 145 5.71 Ø28 Ø1.10 8 0．31 31 1.22
C250 191.5 7.54 138.5 5.45 11.5 0.45 190 7.48 175 6.89 Ø17 Ø0.67 219 8.62 84 3.31 352 13.86 50 1.97 150 5.91 180 7.08 Ø28 Ø1.10 8 0．31 31 1.22
C300 237.5 9.35 152.5 6．00 17.5 0.69 250 9.84 215 8.46 Ø20 Ø0.79 285 11.22 154 6.06 455.5 17.93 80 3.15 170 6.69 220 8.66 Ø50 Ø1.97 14 0.55 53.5 2.11
C400 323.5 12.74 169 6.65 31 1.22 266.5 10.49 254 10.00 Ø21 Ø0.83 301 11.85 169 6.65 513.5 20.22 77 3.03 200 7.87 292.5 11.52 Ø50 Ø1.97 14 0.55 53.5 2.11
C500 326.5 12.85 225 8.86 25 0.98 320/230 12.6/9.06 295 11.61 Ø26 Ø1.02 323 12.72 129.5 5.10 564 22.20 77 3.03 250 9.84 301.5 11.87 Ø50 Ø1.97 14 0.55 53.5 2.11
C600 343 13.50 227 8.94 28 1．10 320/230 12.6/9.06 295 11.61 Ø26 Ø1.02 362.5 14.27 169 6.65 638.5 25.14 110 4.33 255 10.04 315 12.40 Ø65 Ø2.56 18 0.71 69 2.72
C800 535 21.06 367 14.45 38 1.50 480 18.9 500 19.69 Ø32 Ø1,26 372 14.65 72 2.83 807 31.77 145 5.71 405 15.94 497 19.57 Ø110 Ø4,33 28 1．10 116 4.57

材料的建筑

住房 不锈钢1.4404，不锈钢316L
轴承架 不锈钢1.4301，不锈钢304
转子 A494, CY5SnBiM
门 聚酰胺
海豹/垫圈 三元乙丙橡胶,FKM
轴封 聚四氟乙烯,SSIC

文学

宣传册

  1. Certa泵后护理(EN).pdf
    PDF - 160 kb
  2. Certa泵(EN) . pdf
    PDF - 948.9 kb

数据表

  1. Certa数据表(EN) . pdf
    PDF - 426.1 kb

手册

  1. Certa泵手册附录(EN).pdf
    PDF - 1.8 mb
  2. Certa泵手册(EN).pdf
    PDF - 1.7 mb
  3. Certa 800泵手册(EN).pdf
    PDF - 5.1 mb
  4. Certa泵COP附录(EN).pdf
    PDF - 812.8 kb

其他资源

  1. Certa 100至600 Mee可持续性曲线(EN).pdf
    PDF - 4 mb
  2. Certa 800 Mee可持续性曲线(EN).pdf
    PDF - 85.6 kb

认证

欧洲卫生工程与设计集团(EHEDG)是一个由设备制造商、食品工业、研究机构以及公共卫生当局组成的联合体，成立于1989年，旨在促进食品加工和包装过程中的卫生。更多的

3 SSI是一个独立的，非营利性的公司，致力于推进卫生设备的设计，为食品，饮料，和制药行业。

食品及药物管理局负责通过确保人畜药品、生物制品、医疗器械、我国食品供应、化妆品和辐射产品的安全性、有效性和安全性来保护公众健康。

法规(EC)第1935/2004号2004年10月27日欧洲议会和理事会关于拟与食物接触的材料和物品的会议

ATEX指令(2014/34 /欧盟):机械设备制造商、其授权代表、进口商或任何负责将产品投放市场的人员，必须确保符合ATEX指令(2014/34/EU)的设备能够防止或限制冲击到足够的安全水平，爆炸环境的点火。作为符合ATEX标准的可见标志，CE标志必须附着在设备上。

旅行

视频

Certa动画

Certa切掉

清洁到位

该视频显示了马索酸泵的清洁能力，即使是最坚硬的物质。为了演示的目的，芥末被抽干并晾干。只需冷水，没有清洁剂，然后通过泵，消除所有痕迹的芥末与轻松。

Certa泵:

  • 专为CIP清洗和SIP灭菌
  • EHEDG和3A证明了清洁性
  • 食品合规材料:FDA和EG 1935

维修视频

Certa——组装

Certa -拆除

改变泵的方向
