泵-套管泵
100系列套管泵
概述
100系列实验室泵

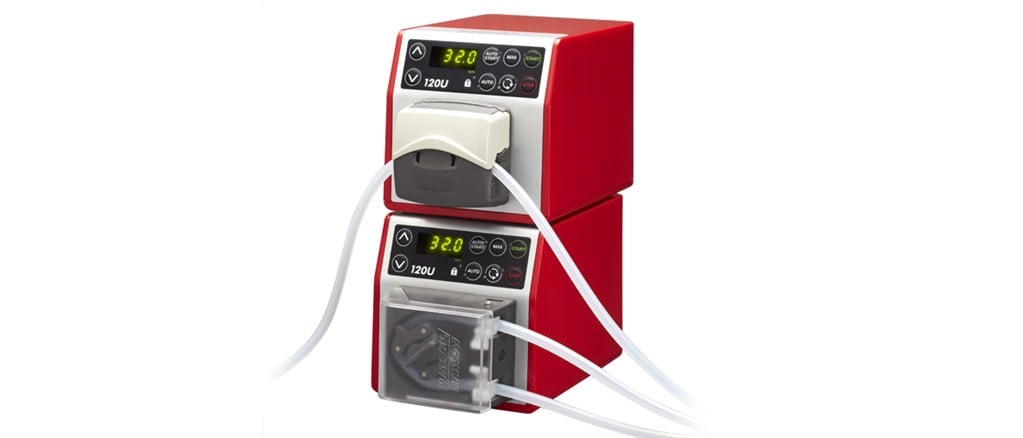

100系列泵小且可堆叠，在洁净室，LAF和生物安全柜设施中节省宝贵的空间，能够流速高达190毫升/分钟。
100系列是在发酵和细胞培养应用中最大产量的完美泵。超紧凑和可堆叠多个饲料，如pH控制，消泡剂，营养和缓冲添加，120提供了理想的尺寸和技术组合，以优化您的过程。100系列泵非常适合于一次性使用系统。无差错换管只需要几秒钟。
生物制药工艺要求精确和可重复的泵浦，易于验证。100系列泵具有特殊的2000:1的转速范围，提供了灵活性和纯度，这对药物试验至关重要。一个键盘锁确保您的泵参数一致和可重复的性能。
泵头选件作为标准件提供（其他可根据要求提供）：
- 120R单通道，连续管的两个辊散灯
- 114DV翻转单通道Pumphead用于连续管道
- 400D1连续油管单通道泵头
- 用于歧管的400DM2双通道泵头
- 400dm3用于歧管管的三通道散孔
特点和优惠
- 光滑，擦拭，没有锐利的边缘撕裂手套，没有陷阱。IP31入口保护
- 优越的速度控制达到2000:1，±1%设定速度精度，可重复流动
- 使用高效和直观，需要最小的按键
- 紧凑的占地面积需要最小的台式空间
- 免维护，无刷直流电机
- 单一，双胞胎或三个流动通道
- 手动，远程或自动控制
- 三年保修
技术总结
| Max。流量 | 190毫升/分钟 |
| 最小流量 | 0.0001毫升/分钟 |
| Max。流量 | 3.04 USBPH. |
| 最小流量 | 0.00002 USBPH. |
| Max。运营压力 | 2巴 |
| Max。运营压力 | 30ψ |
| 速度控制比 | 100:1, 1000:1, 200:1, 2000:1, 32:1, 320:1 |
| 工作温度范围 | 5 - 40°c |
| 工作温度范围 | 40-104华氏度 |
| 标准 | CE，塞特卢斯 |
| 入口评级 | IP31, NEMA 2 |
| 电源 | 提供24 VDC市电变压器插头(范围90-264 VAC 47-63 Hz)，附带多个国家的适配器 |
技术总结表列出了该范围内可用的功能。参见“技术规格”标签了解具体型号的信息。
性能
用于连续管道的散孔
102r散普里
- 单通道双辊泵头
- 流量从0.003 ml/min (0.0 USGPH)到54 ml/min (0.86 USGPH)
- 适用于连续硅树脂管
- 簧载转子，最大限度地延长管的寿命
| 固定(120F)转速泵用连续油管的102R泵头。管径和流量(ml/min) | ||||||
|---|---|---|---|---|---|---|
| 速度转 | 0.5毫米 | 0.8mm. | 1.6mm. | 3.2mm. | 4.8毫米 | |
| Pumpsil(硅胶) | 10转/分 | 0.3 | 0.5 | 2.1 | 8.5 | 17 |
| 17RPM. | 0.5 | 0.9 | 3.6 | 14 | 29 | |
| 31rpm. | 0.9 | 1.6 | 6.5 | 26 | 52 | |
| 手动（120S）和自动（120U）变速泵连续油管用102R泵头.管孔和流速（ml/min） | ||||||
|---|---|---|---|---|---|---|
| 速度转 | 0.5毫米 | 0.8mm. | 1.6mm. | 3.2mm. | 4.8毫米 | |
| Pumpsil(硅胶) | 1 - 32rpm. | 0.03 - -0.9 | 0.05-1.6 | 0.21-6.7 | -27 - 0.85 | 1.6-54 |
| 0.1 - 32rpm. | 0.003-0.9 | 0.005-1.6 | 0.021 - -6.7 | 0.085-27 | 0.16-54 | |
114DV泵头
- 翻转单通道散纹
- 流量从0.002 ml/min (0.0 USGPH)到190 ml/min (3.04 USGPH)
- 四个滚轮平滑流动
- 确保在几秒钟内无故障连续装管
- 高精度、可重复流动
| 114DV Pumphead用于固定（120F）速度泵 - 管孔和流速（ml / min） | |||||||
|---|---|---|---|---|---|---|---|
| 速度转 | 0.5毫米 | 0.8mm. | 1.6mm. | 2.4mm. | 3.2mm. | 4.0mm. | 4.8毫米 |
| 10转/分 | 0.2 | 0.4 | 1.4 | 2.9 | 4.7 | 6.7 | 8.5 |
| 17RPM. | 0.3 | 0.7 | 2.4 | 4.9 | 8.0 | 11 | 14 |
| 31rpm. | 0.6 | 1.2 | 4.3 | 9.0 | 15 | 21 | 26 |
| 52转/分 | 1 | 2.1 | 7.3 | 15 | 24 | 35 | 44 |
| 220转/分 | 4.4 | 8.8 | 31 | 64 | 100 | 150 | 190 |
| 用于手动（120s）和自动（120U）变速泵 - 管孔和流量（ml / min）的114dv散骨 | |||||||
|---|---|---|---|---|---|---|---|
| 速度转 | 0.5毫米 | 0.8mm. | 1.6mm. | 2.4mm. | 3.2mm. | 4.0mm. | 4.8毫米 |
| 1 - 200转 | 0.02 - 4.0 | 0.04 - 8.0 | 0.14 - 28 | 0.29 - 58 | 0.47 - 94 | 0.67 - 130. | 0.85 - 170 |
| 0.1-200转/分 | 0.002 - 4.0 | 0.004 - 8.0 | 0.014 - 28 | 0.029 - 58 | 0.047 - 94. | 0.07 - 130 | 0.085 - 170. |
400D1泵头
- 单通道泵头
- 流速从0.001 ml/min（0.0 USGPH）到120 ml/min（1.92 USGPH）
- 精密加工四辊铝转子
- 快卸弹簧管夹
- 光滑精确的流
| 用于手动（120s）和自动（120U）变速泵 - 管孔和流量（ml / min）的400d1浅蓝色 | |||||||
|---|---|---|---|---|---|---|---|
| 速度转 | 0.5毫米 | 0.8mm. | 1.6mm. | 2.4mm. | 3.2mm. | 4.0mm. | |
| 120秒/D1 | 1 - 200转 | 0.01 – 2.2 | 0.03 – 5.8 | 0.11 - 23. | 0.24 - 49. | 0.41 - 81 | 0.59 – 120 |
| 120 u / D1 | 0.1-200转/分 | 0.001 – 2.2 | 0.003 – 5.8 | 0.011 – 23 | 0.024 - 49. | 0.041 - 81. | 0.059 - 120 |
歧管管的散形薄片
400dm2和400dm3 pumpheads
- DM2双通道，DM3三通道散毛
- 与两个和三个桥歧管管兼容
- 从0.001ml / min（0.0umgph）至36 ml / min的流速（0.58umgph）
- 精密加工四辊铝转子
- 超低流量计量的理想选择
- 光滑精确的流
| 用于歧管管道 - 管孔的400dm2（双通道）和400dm3（三通道）Pumpheads和每个通道的流量（ml / min） | ||||||
|---|---|---|---|---|---|---|
| 速度转 | 0.13毫米 | 0.19mm. | 0.25毫米 | 0.38毫米 | 0.50mm. | |
| 120年代 | 1 - 100转 | 0.001-0.1. | 0.002 - -0.2 | 0.004-0.4 | 0.008 - -0.8 | 0.014-1.4 |
| 120U | 0.1–100转/分 | 0.0001-0.1 | 0.0002-0.2 | 0.0004-0.4 | 0.0008-0.8 | 0.001 - -1.4 |
| 速度转 | 0.64毫米 | 0.76毫米 | 0.89mm. | 1.02mm. | 1.14mm. | |
| 120年代 | 1 - 100转 | 0.022-2.2 | 0.031-3.1 | 0.043 - -4.3 | 0.055 - -5.5 | 0.070-7.0. |
| 120U | 0.1–100转/分 | 0.002-2.2 | 0.003-3.1 | 0.004-4.3 | 0.006 - -5.5 | 0.007-7.0. |
| 速度转 | 1.30毫米 | 1.42毫米 | 1.52毫米 | 1.65毫米 | 1.85毫米 | |
| 120年代 | 1 - 100转 | 0.089 - -8.9 | -11 - 0.110 | 0.120-12 | -14 - 0.140 | 0.180-18 |
| 120U | 0.1–100转/分 | 0.009-8.9 | 0.011-11 | -12 - 0.012 | -14 - 0.014 | 0.018-18 |
| 速度转 | 2.06毫米 | 2.29毫米 | 2.54毫米 | 2.79mm. | ||
| 120年代 | 1 - 100转 | 0.210-21 | -25 - 0.250 | -31 - 0.310 | 0.360-36 | |
| 120U | 0.1–100转/分 | 0.021-21 | -25 - 0.025 | 0.031-31 | -36 - 0.036 | |
规格
技术规格
| 用102R散毛驾驶 | 带114dv pumphead的驱动器 | 400D1泵头驱动 | 用400dm2散装驾驶 | 400DM3泵头驱动 | |
|---|---|---|---|---|---|
| 泵头辊数 | 2 | 4. | |||
| 泵头通道数 | 1 | 1 | 1 | 2 | 3. |
| Max。流量 | 54毫升/分钟 | 190毫升/分钟 | 120毫升/分钟 | 36毫升/分钟 | 36毫升/分钟 |
| 最小流量 | 0.003毫升/分钟 | 0.002毫升/分钟 | 0.001 ml / min | 0.0001毫升/分钟 | 0.0001毫升/分钟 |
| Max。流量 | 3.04 USBPH. | 3.04 USBPH. | 3.04 USBPH. | 3.04 USBPH. | 3.04 USBPH. |
| 最小流量 | 0.00002 USBPH. | 0.00002 USBPH. | 0.00002 USBPH. | 0.00002 USBPH. | 0.00002 USBPH. |
| Max。运营压力 | 2巴 | 2巴 | 2巴 | 2巴 | 2巴 |
| Max。运营压力 | 30ψ | 30ψ | 30ψ | 30ψ | 30ψ |
| 速度控制比 | 32:1, 320:1 | 200:1, 2000:1 | 200:1, 2000:1 | 100:1, 1000:1 | 100:1, 1000:1 |
| Max。运行速度 | 32转/分 | 220转 | 200转 | 100 rpm. | 100 rpm. |
| 分钟。运行速度 | 0.1转/分 | 0.1转/分 | 0.1转/分 | ||
| 工作温度范围 | 5 - 40°c | 5 - 40°c | 5 - 40°c | 5 - 40°c | 5 - 40°c |
| 工作温度范围 | 40-104华氏度 | 40-104华氏度 | 40-104华氏度 | 40-104华氏度 | 40-104华氏度 |
| 重量 | 1.55公斤 | 1.5公斤 | 1.65千克 | 1.7千克 | 1.7千克 |
| 重量 | 3.4磅 | 3.3磅 | 3.6磅 | 3.7磅 | 3.7磅 |
| 控制选项 | 自动变速，固定速度，手动变速 | 自动变速，固定速度，手动变速 | 自动变速、手动变速 | 自动变速、手动变速 | 自动变速、手动变速 |
| 标准 | CE，塞特卢斯 | CE，塞特卢斯 | CE，塞特卢斯 | CE，塞特卢斯 | CE，塞特卢斯 |
| 入口评级 | IP31, NEMA 2 | IP31, NEMA 2 | IP31, NEMA 2 | IP31, NEMA 2 | IP31, NEMA 2 |
| 湿度 | （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ | （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ | （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ | （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ | （非冷凝）80％高达31°C（88°F）在40°C（104°F）下线性降低至50％ |
| 噪音 | 1m处<60dB（A） | 1m处<60dB（A） | 1m处<60dB（A） | 1m处<60dB（A） | 1m处<60dB（A） |
| Max。高度 | 2000年 | 2000年 | 2000年 | 2000年 | 2000年 |
| 电源 | 提供24 VDC市电变压器插头(范围90-264 VAC 47-63 Hz)，附带多个国家的适配器 | 提供24 VDC市电变压器插头(范围90-264 VAC 47-63 Hz)，附带多个国家的适配器 | 提供24 VDC市电变压器插头(范围90-264 VAC 47-63 Hz)，附带多个国家的适配器 | 提供24 VDC市电变压器插头(范围90-264 VAC 47-63 Hz)，附带多个国家的适配器 | 提供24 VDC市电变压器插头(范围90-264 VAC 47-63 Hz)，附带多个国家的适配器 |
方面
建筑材料
| 轴承 | 不锈钢 |
| 驱动轴 | 不锈钢 |
| 推动个案工作 | ABS塑料 |
| 键盘/ HMI. | 涤纶 |
| 浮石体组件 | Grilamid PA12, IXEF PARA |
| 泵头护罩 | 聚碳酸酯、聚乙烯（PETG） |
| Pumphead滚子组件 | 缩醛，MOS2填充尼龙6（尼坦），PTFE填充PBT |
| Pumphead转子组件 | 铝（阳极氧化），IXEF（聚芳基芳基），IXEF帕拉 |
| 泵头轨道 | 乙缩醛共聚物（血管酮），铝（阳极氧化），PVDF，不锈钢 |
| 纺锤波 | 不锈钢 |
| 泉水 | 不锈钢 |
列出的信息涵盖了完整的范围。有关各个模型/组件的详细规格，请参阅用户手册或联系WMFTG代表。
控制
控制选项
| 泵驱动控制键 | ||
|---|---|---|
| 120f. | 120年代 | 120U |
| 固定速度 | 手动变速 | 自动变速 |
| 手动 | |||
|---|---|---|---|
| 泵驱动装置 | 120f. | 120年代 | 120U |
| 固定速度（CW方向） | ✔ | ||
| 变速1rpm增量 | ✔ | ||
| 变速0.1rpm增量 | ✔ | ||
| 数字速度显示 | ✔ | ✔ | |
| 方向改变 | ✔ | ✔ | |
| 马克斯(') | ✔ | ✔ | |
| 自动启动 | ✔ | ✔ | |
| 遥控和反馈 | |||
| 泵驱动装置 | 120f. | 120年代 | 120U |
| 运行/停止，转向，自动/手动切换，报警 | ✔ | ||
| 模拟控制 | |||
| 泵驱动装置 | 120f. | 120年代 | 120U |
| 变速0.1rpm增量 | ✔ | ||
| 模拟速度输入；4-20mA，0-10V | ✔ | ||
| 转速器速度输出;0-5V | ✔ | ||
| 安全 | |||
| 泵驱动装置 | 120f. | 120年代 | 120U |
| 键盘锁保护设置 | ✔ | ✔ | |
| 控制比例 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 120f. | 120年代 | 120U | |||||||||
| 浮雕 | N/A | 102r. | 114年dv | 400D1型 | 400dm2. | 400dm3. | 102r. | 114年dv | 400D1型 | 400dm2. | 400dm3. |
| 手册 | 固定 | 1-32 rpm（32：1） | 1-200转/分（200:1） | 1-200转/分（200:1） | 1-100 rpm（100：1） | 1-100 rpm（100：1） | 0.1-32转/分（320:1） | 0.1-200转/分（2000:1） | 0.1-200转/分（2000:1） | 0.1-100 rpm（1,000：1） | 0.1-100 rpm（1,000：1） |
| 自动 | N/A | N/A | N/A | N/A | N/A | N/A | 0.01-32 rpm（3,200：1） | 0.01-200 rpm（20,000：1） | 0.01-200 rpm（20,000：1） | 0.01-100 rpm（10,000：1） | 0.01-100 rpm（10,000：1） |
文学
小册子
卫生工艺泵（EN）.pdf
PDF - 1.9 mb120泵(EN) . pdf
PDF - 842.9 kb
数据表
120数据表（en）.pdf
PDF - 560.7 kb
手册
120套管泵手册(EN).pdf
PDF - 3.9MB.
Pumpheads

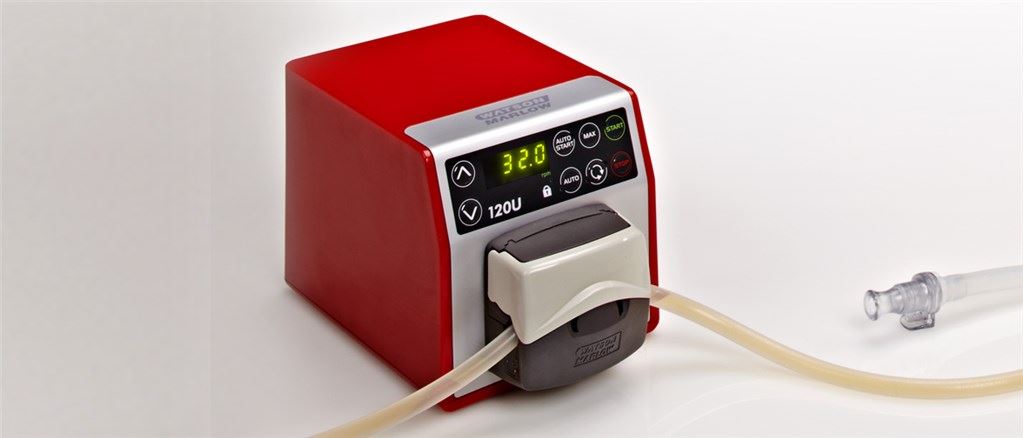

114DV翻转四个辊散毛
114DV单通道泵头确保无故障连续管加载在秒，高精度和可重复的流量。它可以接受直径为0.5 mm至4.8 mm的1.6 mm壁管。
- 在2巴（30 psi）的0.002ml / min 0.002ml / min至170ml / min的流速
- 带有四个滚轮的单通道泵头，用于平滑流动
- 建议连续职责
- 具有标准的遮挡设置的模型

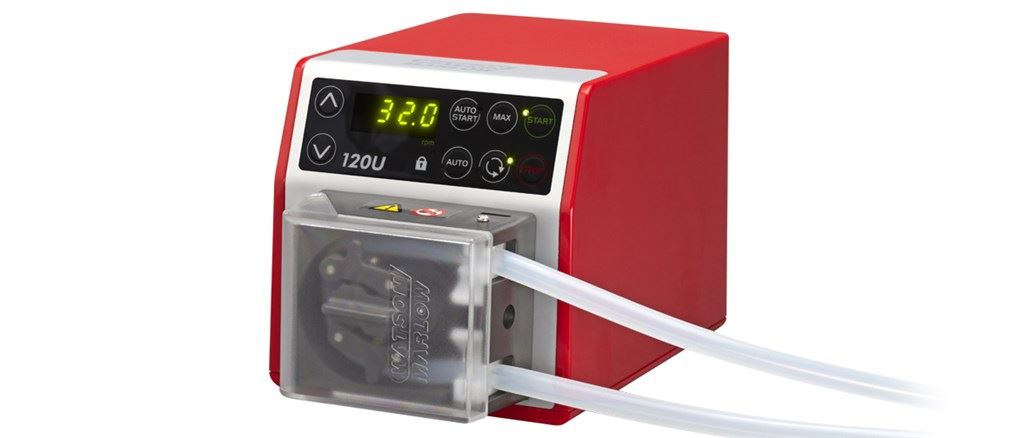

102R单通道双辊泵头
具有双辊转子的102R单通道散孔适用于连续硅树脂管。它接受钻孔尺寸0.5毫米至4.8毫米的管道。
- 在2巴（30 psi）的0.003ml / min 0.003ml / min的流速为54ml / min
- 单通道双辊泵头
- 簧载转子，最大限度地延长管的寿命
400dm2双通道散纹
双通道400DM2泵头采用三桥管汇油管。适用于超低流量计量。可用于120S和120U驱动器。
- 流速从0.0001 ml/min到36 ml/min每通道
- 精密加工的四辊铝转子
- 流畅、精确的流动

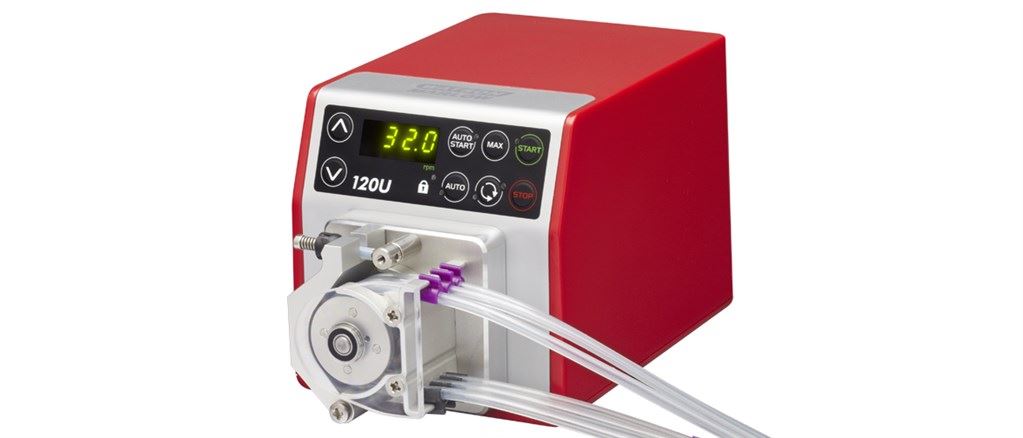

400dm3三通道的散纹
三通道400DM3泵头采用三桥管汇。非常适合超低流量计量。可用于120S和120U驱动器。
- 流速从0.0001 ml/min到36 ml/min每通道
- 精密加工的四辊铝转子
- 流畅、精确的流动

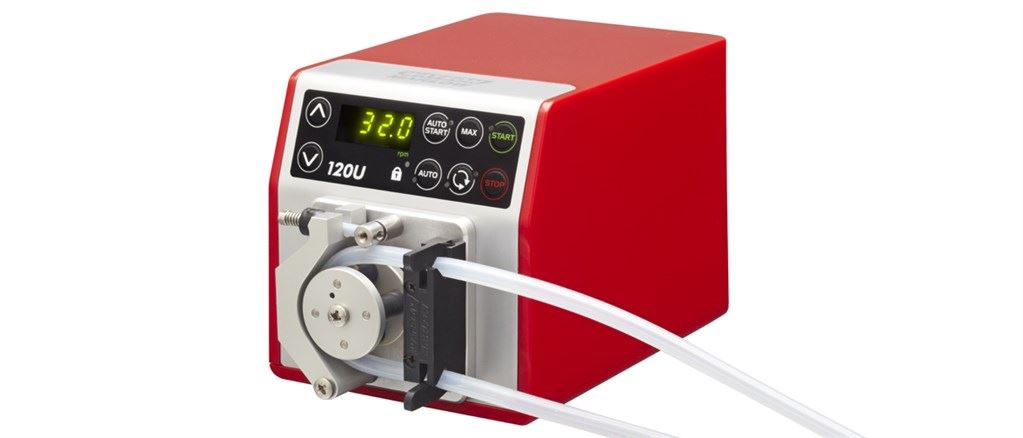

400 d1单通道pumphead
单通道400D1泵头可接受1.6 mm壁管0.5 mm至4.0 mm。
这种计量泵头是熟悉的用户更换旧的101和400系列泵与120。适用于120S和120U驱动器。
- 流速从0.001 ml/min到120 ml/min
- 精密加工的四辊铝转子
- 快卸弹簧管夹
- 流畅、精确的流动
驱动器
- 120U提供0.1 rpm到200 rpm手动远程控制的泵在0.1 rpm增量或自动控制在0.1 rpm增量通过4-20 mA或0-10 V输入。所有的泵头都是可用的。
- 120年代提供1 RPM到200 RPM操作在1 RPM增量。它的特点是快速滚动，启动和键盘锁定。所有的泵头都是可用的。

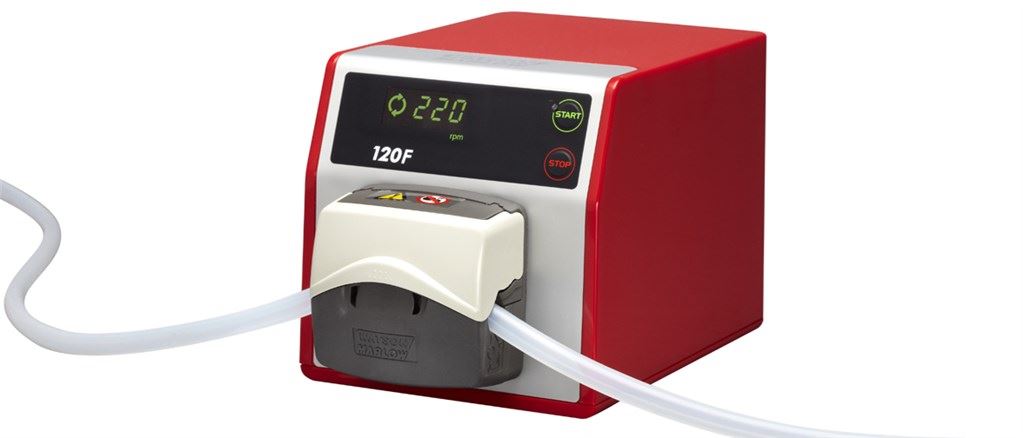

- 120f.提供了5个固定流量版本:10,17,31,52和220 rpm。
订单信息
产品代码
| Pumphead产品代码 | ||
|---|---|---|
| 模型 | 描述 | 产品代码 |
| 114年dv | 114DV泵头 | 013.5000.00A |
| 102r. | 102R单通道泵头（8mm轴） | 013.7101.000 |
| 400D1型 | 400D1泵头套件，1通道 | 043.001D.D1C段 |
| 400dm2. | 400DM2泵头套件，2通道 | 043.001D.D2C型 |
| 400dm3. | 400dm3 pumphead套件，3频道 | 043.001D.D3C段 |
| 120个PSU | 120V PSU套件1A | MN2634B. |
注:
Pumpheads只能出售为120个更换头
在使用不同的轴设计时，散装在驱动型号之间不可互换
| 管材1.6mm壁厚，用于102R | |||||
|---|---|---|---|---|---|
| 0.5毫米 | 0.8mm. | 1.6mm. | 3.2mm. | 4.8毫米 | |
| 南里尔 | 913.A005.016号公路 | 913. a008.016 | 913. a016.016 | 913.A032.016条 | 913.A048.016条 |
114DV泵头管壁厚1.6mm
| 0.5毫米 | 0.8mm. | 1.6mm. | 2.4mm. | 3.2mm. | 4.0mm. | 4.8毫米 | |
|---|---|---|---|---|---|---|---|
| 生物丙烯 | 903.0005.016 | 903.0008.016 | 903.0016.016 | 903.0024.016 | 903.0032.016 | 903.0040.016 | 903.0048.016 |
| Pumpsil(硅胶) | 913.A005.016号公路 | 913. a008.016 | 913. a016.016 | 913.A024.016号公路 | 913.A032.016条 | 913.A048.016条 | |
| STA-PURE®系列PC | 961.0016.016 | 961.0032.016 | 961.0048.016 | ||||
| 马普琳 | 902.0005.016 | 902.0008.016 | 902.0016.016 | 902.0024.016 | 902.0032.016 | 902.0040.016 | 902.0048.016 |
| STA-PURE®系列PFL | 966.0016.016 | 966.0032.016 | 966.0048.016 |
管道1.6mm壁厚400d1浅色
| 0.5毫米 | 0.8mm. | 1.6mm. | 2.4mm. | 3.2mm. | 4.0mm. | |
|---|---|---|---|---|---|---|
| 生物丙烯 | 903.0005.016 | 903.0008.016 | 903.0016.016 | 903.0024.016 | 903.0032.016 | |
| Pumpsil(硅胶) | 913.A005.016号公路 | 913. a008.016 | 913. a016.016 | 913.A024.016号公路 | 913.A032.016条 | |
| STA-PURE®系列PC | 961.0016.016 | 961.0032.016 | ||||
| 马普琳 | 902.0005.016 | 902.0008.016 | 902.0016.016 | 902.0024.016 | 902.0032.016 | 902.0040.016 |
| STA-PURE®系列PFL | 966.0016.016 | 966.0032.016 | ||||
| 聚氯乙烯 | 950.0016.016 | 950.0032.016 | ||||
| 氯丁橡胶 | 920.0008.016 | 920.0016.016 | 920.0032.016 |
管道400dm2和400dm3散孔
| 颜色代码 | 生(毫米) | Pharmed®BPT. | Tygon®E3603. | Tygon®E-LFL |
|---|---|---|---|---|
| 橙色/黑色 | 0.13 | 981. a013.072 | ||
| 橙色/蓝色 | 0.25 | 979.A025.072美元 | 981.A025.072型 | 988.A025.072. |
| 橙色/绿色 | 0.38 | 979.A038.072美元 | 981.A038.072型 | 988.A038.072 |
| 绿色/黄色 | 0.44 | 981.A044.072 | ||
| 橙色/黄色 | 0.51 | 979.A051.072美元 | 981.A051.072 | 988. a051.072 |
| 白/黄 | 0.57 | 981.A057.072 | ||
| 橙色/白色 | 0.64 | 979. a064.072 | 981. a064.072 | 988. a064.072 |
| 黑色/黑色 | 0.76 | 979. a076.072 | 981. a076.072 | 988.A076.072 |
| 橙色/橙色 | 0.89 | 979.A089.072美元 | 981.A089.072型 | 988.A089.072 |
| 白色/黑色 | 0.95 | 981.A095.072 | ||
| 白色/白色 | 1.02 | 979.A102.072号公路 | 981.A102.072型 | 988. a102.072 |
| 白红 | 1.09 | 981. a109.072 | ||
| 红色/红色 | 1.14 | 979.A114.072 | 981.A114.072 | 988.A114.072号公路 |
| 红色/灰色 | 1.22 | 981.A122.072 | ||
| 灰色/灰色 | 1.30 | 981.A130.072号公路 | 988.A130.072 | |
| 黄色/黄色 | 1.42 | 979. a142.072 | 981.A142.072 | 988.A142.072号公路 |
| 黄色/蓝色 | 1.52 | 979.A152.072号公路 | 981.A152.072号公路 | 988.A152.072 |
| 蓝色/蓝色 | 1.65 | 979.A165.072. | 981. a165.072 | 988.A165.072 |
| 蓝色/绿色 | 1.75 | 981.A175.072号公路 | ||
| 绿色/绿色 | 1.85 | 979. a185.072 | 981.A185.072 | 988.A185.072号公路 |
| 紫色/紫色 | 2.06 | 979.A206.072 | 981. a206.072 | 988.A206.072 |
| 紫色/黑色 | 2.29 | 979.A229.072 | 981. a229.072 | 988.A229.072号公路 |
| 紫色/橙色 | 2.54 | 979.A254.072 | 981.A254.072号公路 | 988.A254.072 |
| 紫色/白色 | 2.79 | 979.A279.072 | 981.A279.072 | 988.A279.072号公路 |
