概述

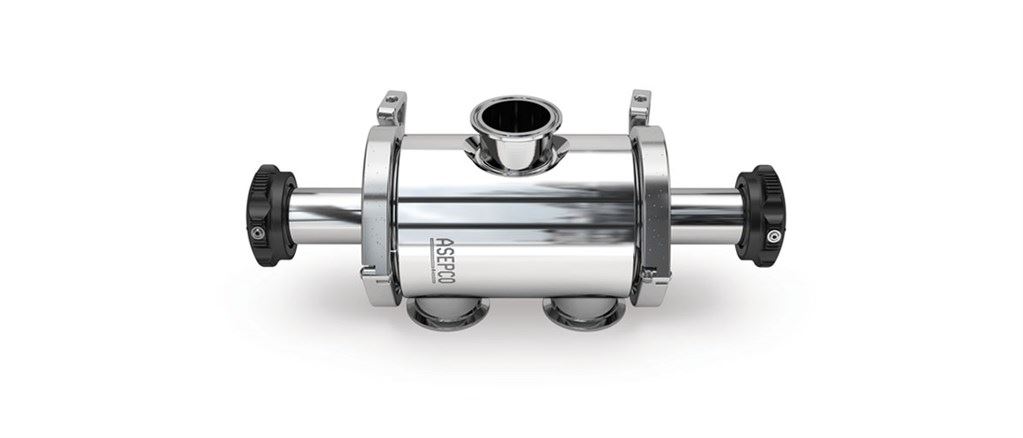

ASEPCOWeirless Radial diaphragm™ Divert valve

专门设计的目的是满足生物处理行业的严格要求，无炎热透明膜罐为最具挑战性的应用提供解决方案。很容易用重型，厚的焊接法兰焊接我们的阀门真正冲洗到油箱的底部。没有垫圈，螺栓或接缝。

功能和好处

Accommodates our contamination-free clamp assembly technology making the valves easy to fit in place, inspect and maintain
Designed to allow division and blending of up to three lines in a single valve body
冲洗安装设计
Simple clamp assembly
在几秒钟内更改隔膜
Minimizes distances between each valve seat (fewer and shorter dead legs)
具有完整的CIP/SIP功能的自我消耗
可用阀尺寸：0.5英寸，1.0英寸，2.0英寸，2.5英寸和3.0英寸

技术摘要

安装类型	冲洗
Outlet connections	Buttweld，卫生法兰
最大限度。运营压力	17 bar
最大限度。运营压力	250 psi
兼容的执行器	Autoclavable manual, Compact, Normally closed pneumatic, Normally open pneumatic
兼容的膜片	EPDM, EPDM plus, PTFE, Silicone, Silicone plus, Viton
表面饰面选项	电抛光，最大10微英寸RA（0.25 µm RA），最大15微英寸RA（0.375 µm RA），最大20微英寸RA（0.5 µm RA）
Certification	ISO 9001
Standards	ASME BPE，CE-PED

技术摘要表列出了该范围内可用的功能。有关模型特定信息，请参见“技术规格”选项卡。

表现

转移阀流量
尺寸	Cv at 1 psi (0.07 bar)
英寸	GPM	LPM
0.50	4.3	16.3
1.00	15.8	59.8
1.50 (True)	48	182
1.50	56	212
2.00	72	273
2.50	90	341
3.00	170	643

规格

技术规格

	Divert valves
安装类型	冲洗
流速	16.3-643 l/m
流速	4.3-170 USGPM
尺寸	0.5", 1.0", 1.5", 2.0", 2.5", 3.0"
Outlet connections	Buttweld，卫生法兰
最大限度。运营压力	17 bar
最大限度。运营压力	250 psi
工作温度范围	-51-260°C
工作温度范围	-60-500°F
兼容的执行器	Autoclavable manual, Compact, Normally closed pneumatic, Normally open pneumatic
兼容的膜片	EPDM, EPDM plus, PTFE, Silicone, Silicone plus, Viton
表面饰面选项	电抛光，最大10微英寸RA（0.25 µm RA），最大15微英寸RA（0.375 µm RA），最大20微英寸RA（0.5 µm RA）
Certification	ISO 9001
Standards	ASME BPE，CE-PED
重量	0.9 - 17 kg
重量	1.9-37.5磅

Divert valves dimensions

建筑材料

材料	Hastelloy，聚丙烯，不锈钢316L，不锈钢Al-6xn

Literature

小册子

ASEPCOvalves (EN).pdf
PDF - 723.7kb

数据表

ASEPCO分流阀数据表（EN）.pdf
PDF -833.1KB

手册

油箱阀手册（EN）.pdf
PDF - 2.4mb

Actuators

AKS执行器系列**用于储罐阀是由塑料外壳和不锈钢隔膜界面制成的耐用，易于维护的执行器。最终的执行器是符合GMP的卫生设计。

我们的储罐阀执行器也可以在AJS执行器系列中提供，所有不锈钢执行器可提供所有相同的性能，但在重型包装中。

两个版本提供手动和pneumatic options, are provided with laser-etched serial numbers for traceability, and carry a market-leading three year warranty. It is straightforward to add automation to the pneumatic versions by mounting switches or controllers from any manufacturer.

Work with all manufacturers linear switches and controllers (i.e. Westlock, Stonel, Burkert, etc.)

** AKS执行器系列仅在0.5-1.5英寸尺寸上可用
