阀门。油罐阀门
接入点阀门
概述

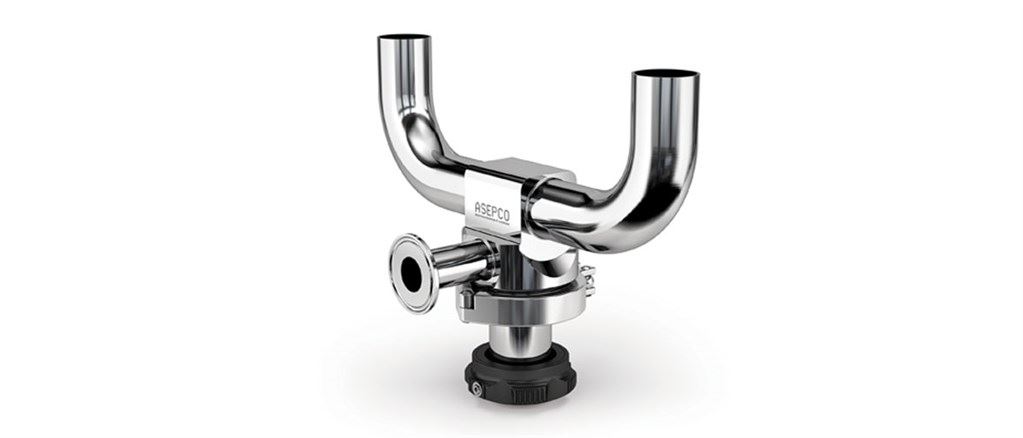

ASEPCO无臂径向隔膜™使用点阀
为满足生物加工行业的严格要求而专门设计的威利斯径向隔膜罐阀门，为最具挑战性的应用提供了解决方案。使用我们的重型厚焊接法兰，可以很容易地将我们的阀门完全焊接到您的油箱底部。没有垫圈、螺栓或接缝。
特性和好处
- 旨在促进排水，消除死腿和工艺蒸汽停滞
- 提供一个端口，使蒸汽或物料能够被清洗而不是滞留
- U形阀门设计排水或采样
- 综合肘部以连接到管道环路
- 最小的L / D比率可以轻松清洁
- 冲装在水箱上，没有死角或死角
- 易于清洗和自动排水设计-可CIP/SIP消除结块
- 可用阀门尺寸：0.5“，0.75”，1.0“，1.5”和2.0“
技术摘要
| 越来越多的类型 | fl |
| 出口连接 | 对接焊缝、卫生法兰 |
| Max。操作压力 | 17条 |
| Max。操作压力 | 250 psi |
| 兼容执行器 | 紧凑的气动，故障关闭，失败打开，手动 |
| 兼容的隔膜 | EPDM，EPDM Plus，PTFE，硅胶，硅胶加，Viton |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
表现
| 使用点阀阀流量 | ||
|---|---|---|
| 出口规模 | 1 psi (0.07 bar)时的Cv | |
| (英寸) | 流量 | LPM. |
| 0.50 | 2．7 | 10．2 |
| ０.７５ | 10．6 | 40 |
| 1.00 | 15.8 | 59.8 |
| 1.50 | 48. | 180. |
| 2．00 | 72. | 272. |
规范
技术规格
| 接入点阀门 | |
|---|---|
| 越来越多的类型 | fl |
| 流速 | 10.2 - 272 L / m |
| 流速 | 2.7 - 72 USGPM |
| 大小 | 0.5“，0.75”，1.0“，1.5”，2.0“ |
| 出口连接 | 对接焊缝、卫生法兰 |
| Max。操作压力 | 17条 |
| Max。操作压力 | 250 psi |
| 工作温度范围 | -51 - 260°C |
| 工作温度范围 | -60 - 500°f |
| 兼容执行器 | 紧凑的气动，故障关闭，失败打开，手动 |
| 兼容的隔膜 | EPDM，EPDM Plus，PTFE，硅胶，硅胶加，Viton |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
| 重量 | 1.5 - 17公斤 |
| 重量 | 3.33 - 37.43磅 |
维
| 中心到中心尺寸（a） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行大小(BW) | 0.50 | ０.７５ | 1.00 | 1.50 | 2．00 | 2．50 | 3.00 | 4.00 | ||||||||
| 出口大小(夹) | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 |
| 0.50 | 195.8 | 7.71 | 195.8 | 7.71 | 195.8 | 7.71 | 223.5 | 8.80 | 279.4 | 11.00 | 355.6 | 14.00 | 393.7 | 15.50 | 482.6. | 19.00 |
| ０.７５ | 215.9 | 8.50 | 215.9 | 8.50 | 254.0 | 10.00 | 304.8 | 12.00 | 355.6 | 14.00 | 393.7 | 15.50 | 482.6. | 19.00 | ||
| 1.00 | 215.9 | 8.50 | 254.0 | 10.00 | 304.8 | 12.00 | 355.6 | 14.00 | 393.7 | 15.50 | 482.6. | 19.00 | ||||
| 1.50 | 303.3. | 11.94 | 317.5 | 12.50 | 355.6 | 14.00 | 406.4 | 16.00 | 508.0 | 20.00 | ||||||
| 2．00 | 349.3. | 13.75 | 387.4 | 15.25 | 406.4 | 16.00 | 508.0 | 20.00 | ||||||||
| 中心到面部尺寸（b） | ||||||||||||||||
| 行大小(BW) | 0.50 | ０.７５ | 1.00 | 1.50 | 2．00 | 2．50 | 3.00 | 4.00 | ||||||||
| 出口大小(夹) | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 |
| 0.50 | 52.8 | 2.08 | 52.8 | 2.08 | 52.8 | 2.08 | 52.8 | 2.08 | 57.9 | 2.28 | 64.3 | 2.53 | 64.3 | 2.53 | 64.3 | 2.53 |
| ０.７５ | 64.3 | 2.53 | 64.3 | 2.53 | 64.3 | 2.53 | 64.3 | 2.53 | 70.6 | 2.78 | 70.6 | 2.78 | 64.3 | 2.53 | ||
| 1.00 | 64.3 | 2.53 | 64.3 | 2.53 | 64.3 | 2.53 | 70.6 | 2.78 | 70.6 | 2.78 | 64.3 | 2.53 | ||||
| 1.50 | 85.1 | 3.35 | 85.1 | 3.35 | 85.1 | 3.35 | 85.1 | 3.35 | 82.6 | 3.25 | ||||||
| 2．00 | 82.6 | 3.25 | 82.6 | 3.25 | 82.6 | 3.25 | 82.6 | 3.25 | ||||||||
| 中心到面部尺寸（c） | ||||||||||||||||
| 行大小(BW) | 0.50 | ０.７５ | 1.00 | 1.50 | 2．00 | 2．50 | 3.00 | 4.00 | ||||||||
| 出口大小(夹) | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 |
| 0.50 | 89.7 | 3.53 | 96.0 | 3.78 | 96.0 | 3.78 | 121.2 | 4.77 | 152.1. | 5.99 | 192.5 | 7.58 | 217.9 | 8.58 | 273.6 | 10.77 |
| ０.７５ | 103.1 | 4.06 | 103.1 | 4.06 | 131.8 | 5.19 | 163.6 | 6.44 | 190.5 | 7.50 | 220.7 | 8.69 | 270.3. | 10.64 | ||
| 1.00 | 103.1 | 4.06 | 128.8 | 5.07 | 160.5 | 6.32 | 187.2 | 7.37 | 217.7 | 8.57 | 267.2 | 10.52 | ||||
| 1.50 | 147.6 | 5.81 | 179.3 | 7.06 | 205.0 | 8.07 | 230.1 | 9.06 | 287.0 | 11.30. | ||||||
| 2．00 | 173.0 | 6.81 | 198.6 | 7.82 | 223.8 | 8.81 | 280.7 | 11.05 | ||||||||
所有处理线和出口尺寸都是英寸的
权重
| 权重 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行大小(BW) | 0.50 | ０.７５ | 1.00 | 1.50 | 2．00 | 2．50 | 3.00 | 4.00 | ||||||||
| 出口大小(夹) | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 |
| 0.50 | 1．5 | 3.33 | 1．8 | 3.89 | 2．1 | 4.63 | 2．0 | 4.53 | 3．0 | 6.59 | 4．1 | 8.99 | 6.3 | 13.75 | 8．6 | 18.93 |
| ０.７５ | 2．8 | 6.09 | 2．1 | 4.63 | 2．8 | 6.13 | 3．8 | 8.29 | 4．1 | 8.99 | 6.3 | 13.75 | 8．6 | 18.93 | ||
| 1.00 | 3．9 | 8.58 | 3．8 | 8.28 | 4．7 | 10.44 | 5．1 | 11.14 | 7．3 | 16.00 | 9.6 | 21.08 | ||||
| 1.50 | 8．8 | 19.43 | 9.7 | 21.29 | 10．0 | 22.09 | 10．4 | 22.95 | 17.0 | 37.43 | ||||||
| 2．00 | 9.5 | 20.99 | 9.9 | 21.79 | 10．4 | 22.85. | 17.0 | 37.43 | ||||||||
| 所有砝码均采用手动执行器。 | ||||||||||||||||
| 所有工艺线和出口尺寸都处于英寸。 | ||||||||||||||||
材料的建筑
| 材料 | 合金C22，合金C276，Hastelloy，不锈钢316L，不锈钢AL-6XN |
文学
小册子
ASEPCO阀门(EN) . pdf
PDF - 723.7KB.
数据表
ASEPCO使用点阀门数据表。pdf
PDF - 830.3 kb
手册
油箱阀门手册(EN).pdf
PDF - 2.4 mb
执行器
执行器
用于罐阀的AKS执行器系列**是一种耐用，易于维护的执行器，由塑料外壳和不锈钢隔膜接口制成。由此产生的驱动器是一个卫生的设计，是gmp兼容。
我们的罐阀执行机构也可在AJS执行机构系列，全不锈钢执行机构提供所有相同的性能，但在重型包装。
两个版本都提供手动和气动选项，提供激光蚀刻序列号的可追溯性，并携带市场领先的三年保修。它是直接添加自动化的气动版本安装开关或控制器从任何制造商。
使用所有制造商的线性开关和控制器（即Westlock，Stonel，Burkert等）
**AKS执行器系列仅可在0.5-1.5英寸尺寸
横隔膜
横隔膜
多种材料几乎应对食品和生物食品的每种温度，压力和化学挑战。
材料包括：
- 硅酮
- epdm.
- 硅胶加
- 三元乙丙橡胶+
- Viton A.
- Viton A（蒸汽）
- Viton GF.
- PTFE.
所有的膜片都经过激光蚀刻，标有固化日期和批号，以确保它们是完全可追溯的。
