阀门。储罐阀门
切向阀门
概述

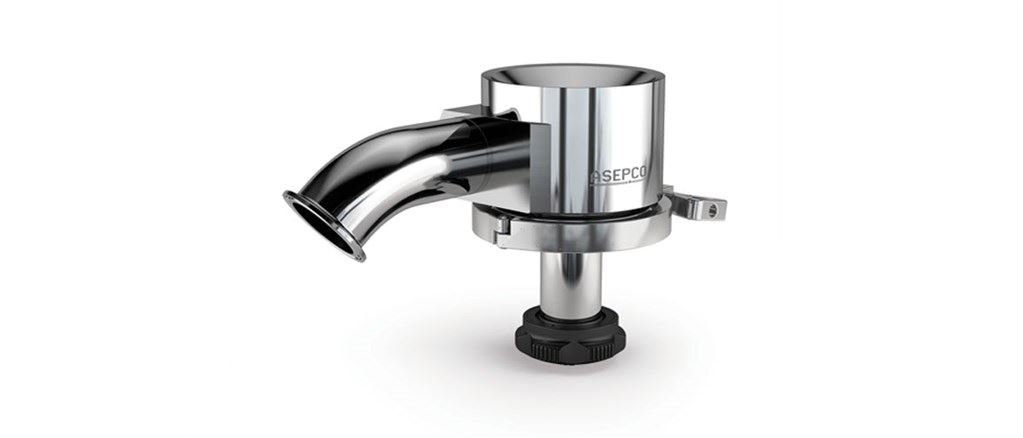

ASEPCO无径向膜片切向阀
为满足生物加工行业的严格要求而专门设计的Weirless径向隔膜罐阀门为最具挑战性的应用提供解决方案。它很容易焊接我们的阀门真正冲洗到您的水箱底部与我们的重型，厚焊接法兰。没有垫片、螺栓或接缝。
特点和好处
- 专利径向隔膜，消除堵塞，便于清洗
- 当安装在容器头的斜坡上时，偏离中心的出口具有充分的排水能力
- 简单的三夹总成，使维修速度提高80%
- 易于清洁，并消除池中
- 阀门尺寸:0.5”,1.0”,1.5”,2.0”,2.5”,3.0”,4.0”
技术总结
| 插座连接 | 卫生钳，管端 |
| Max。操作压力 | 17条 |
| Max。操作压力 | 250 psi |
| 兼容的致动器 | 紧凑气动，故障关闭，故障开启，手动 |
| 兼容的膜片 | 三元乙丙橡胶，三元乙丙橡胶加，硅胶，硅胶加，氟酮 |
| 表面处理选项 | 电抛光，最大10微英寸Ra(0.25微米Ra)，最大15微英寸Ra(0.375微米Ra)，最大20微英寸Ra(0.5微米Ra) |
| 认证 | ISO 9001 |
| 标准 | Asme bpe, ce-ped |
技术摘要表列出了该范围内可用的特性。具体型号信息请参见“技术规格”页签。
性能
| 切向阀流量 | ||
|---|---|---|
| 大小 | 0.07 bar (1 psi)时的Cv | |
| 英寸 | 行分钟 | USGPM |
| 1.00 | 59.8 | 15．8 |
| 1.50(真正的) | 180 | 48 |
| 1.50 | 212 | 56 |
| 2.00 | 272 | 72 |
| 2.50 | 340 | 90 |
| 3.00 | 643 | 170 |
规范
技术规格
| 切向阀门 | |
|---|---|
| 流量 | 59.8 - 643升/米 |
| 流量 | 15.8 - 170 usgpm |
| 大小 | 1.0"， 1.5"， 2.0"， 2.5"， 3.0" |
| 插座连接 | 卫生钳，管端 |
| Max。操作压力 | 17条 |
| Max。操作压力 | 250 psi |
| 工作温度范围 | -51 - 204℃ |
| 工作温度范围 | -60 - 400°f |
| 兼容的致动器 | 紧凑气动，故障关闭，故障开启，手动 |
| 兼容的膜片 | 三元乙丙橡胶，三元乙丙橡胶加，硅胶，硅胶加，氟酮 |
| 表面处理选项 | 电抛光，最大10微英寸Ra(0.25微米Ra)，最大15微英寸Ra(0.375微米Ra)，最大20微英寸Ra(0.5微米Ra) |
| 认证 | ISO 9001 |
| 标准 | Asme bpe, ce-ped |
| 重量 | 1.63 - 17.5公斤 |
| 重量 | 3.6 - 38.59磅 |
切向阀尺寸
建筑材料
| 材料 | 哈氏合金，不锈钢316L，不锈钢AL-6XN |
文学
致动器
致动器
AKS执行器系列**是一种耐用，易于维护的执行器，由塑料外壳和不锈钢膜片接口制成。由此产生的执行器是符合gmp的卫生设计。
我们的罐阀执行机构也可在AJS执行机构系列全不锈钢执行机构提供所有相同的性能，但在重型包装。
这两个版本提供手动和气动选项，提供激光蚀刻序列号的可追溯性，并具有市场领先的三年保修。通过安装任何制造商的开关或控制器，可以简单地将自动化添加到气动版本。
与所有线性开关和控制器制造商(如Westlock, Stonel, Burkert等)合作
**AKS执行器系列仅提供0.5-1.5英寸尺寸
横隔膜
横隔膜
多种材料可以应对食品和生物危害行业中几乎所有的温度、压力和化学挑战。
材料包括:
- 硅胶
- 三元乙丙橡胶
- 硅胶+
- 三元乙丙橡胶+
- 氟橡胶的
- Viton A(耐蒸汽)
- 氟橡胶的女朋友
- 聚四氟乙烯
所有膜片都用激光蚀刻固化日期和批号，确保它们完全可追溯。
订单信息
产品代码
切向阀产品代码
| 模型代码 | 部分描述 |
|---|---|
| tl10 - 100 - 1 | 径向阀，1“冲洗罐，切向左EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，1”45夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| tl17 - 100 - 1 | 径向阀，1.5“冲洗罐，切向左EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，1.5”45夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| tl20 - 100 - 1 | 径向阀，2”冲洗罐，切向左EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，2”45夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| tl30 - 100 - 1 | 径向阀，3“冲洗罐，切向左EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，3“45”夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| 参见“tr10 - 100 - 1 | 径向阀，1“冲洗罐，切向右EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，1”45夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| tr15 - 100 - 1 | 径向阀，1.5“冲洗罐，切向右EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，1.5“45”夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| tr20 - 100 - 1 | 径向阀，2“冲洗罐，切向右EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，2”45夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
| tr30 - 100 - 1 | 径向阀，3”冲洗罐切向右EN 1.4435阀体/EN1.4404配件，适合0.375“厚或更小的头，3”45夹具端出口，冲洗膜片，20微英寸Ra表面光洁度，电抛光和钝化，包括阀体/执行器夹具 |
