阀门 - 罐式阀门
过程阀门
概述

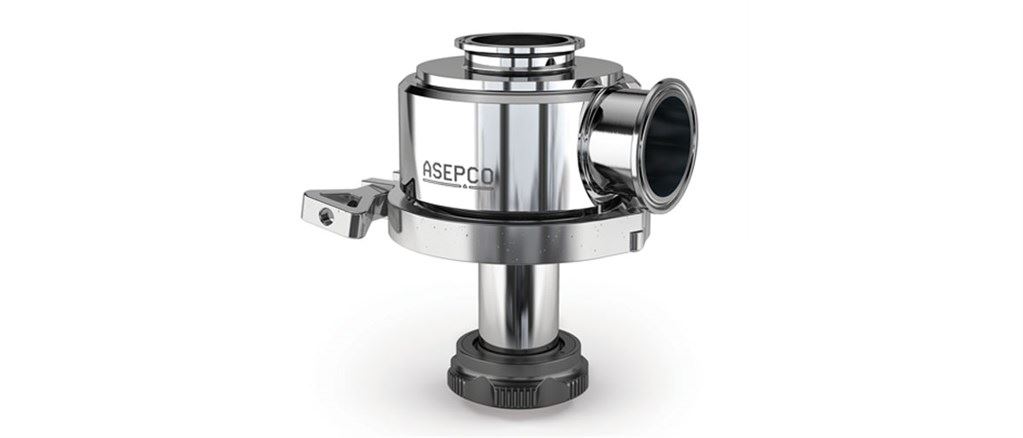

ASEPCO Weirless径向隔膜™工艺阀
专为满足生物处理行业的严格要求，威素径向隔膜罐阀提供最具挑战性应用的解决方案。易于焊接我们的阀门真正互补到坦克底部，厚厚的焊接法兰。没有垫圈，螺栓或接缝。
特点和优惠
- 90度加工阀完全在三个安装位置中排出，包括颠倒
- 完全CIP / SIP能够有效清洁和灭菌
- 旨在容易地装入狭窄的管道区域
- 具有Tri-Clover（R）夹具的组件，在一分钟内能够改变隔膜变化
- 永不需要调整的整体旅行停止
- 可用阀门尺寸：0.5“，1.0”，1.5“，2.0”，3.0“，4.0”
技术摘要
| 安装类型 | fl |
| 出口连接 | Buttweld，卫生法兰 |
| 最大限度。运营压力 | 17巴 |
| 最大限度。运营压力 | 250 psi. |
| 兼容执行器 | 紧凑的气动，故障关闭，失败打开，手动 |
| 兼容的隔膜 | EPDM，EPDM Plus，PTFE，硅胶，硅胶加，Viton |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001. |
| 标准 | asme bpe，ce-ped |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
表现
| 工艺阀流量 | ||
|---|---|---|
| 尺寸 | CV在1 psi（0.07 bar） | |
| 英寸 | LPM. | GPM. |
| 0.50 | 10.2 | 2.7 |
| 1.00 | 59.8 | 15.8 |
| 1.50 | 180. | 48. |
| 2.00 | 272. | 72. |
| 3.00 | 643. | 170. |
| 4.00 | 1143. | 302. |
规格
技术规格
| 过程阀门 | |
|---|---|
| 安装类型 | fl |
| 流速 | 10.2 - 1,143 L / m |
| 流速 | 2.7 - 302 USGPM |
| 尺寸 | 0.5“，1.0”，1.5“，2.0”，3.0“，4.0” |
| 出口连接 | Buttweld，卫生法兰 |
| 最大限度。运营压力 | 17巴 |
| 最大限度。运营压力 | 250 psi. |
| 工作温度范围 | -51 - 260°C |
| 工作温度范围 | -60 - 500°F |
| 兼容执行器 | 紧凑的气动，故障关闭，失败打开，手动 |
| 兼容的隔膜 | EPDM，EPDM Plus，PTFE，硅胶，硅胶加，Viton |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001. |
| 标准 | asme bpe，ce-ped |
| 重量 | 0.66 - 8.25千克 |
| 重量 | 1.45 - 18.14磅 |

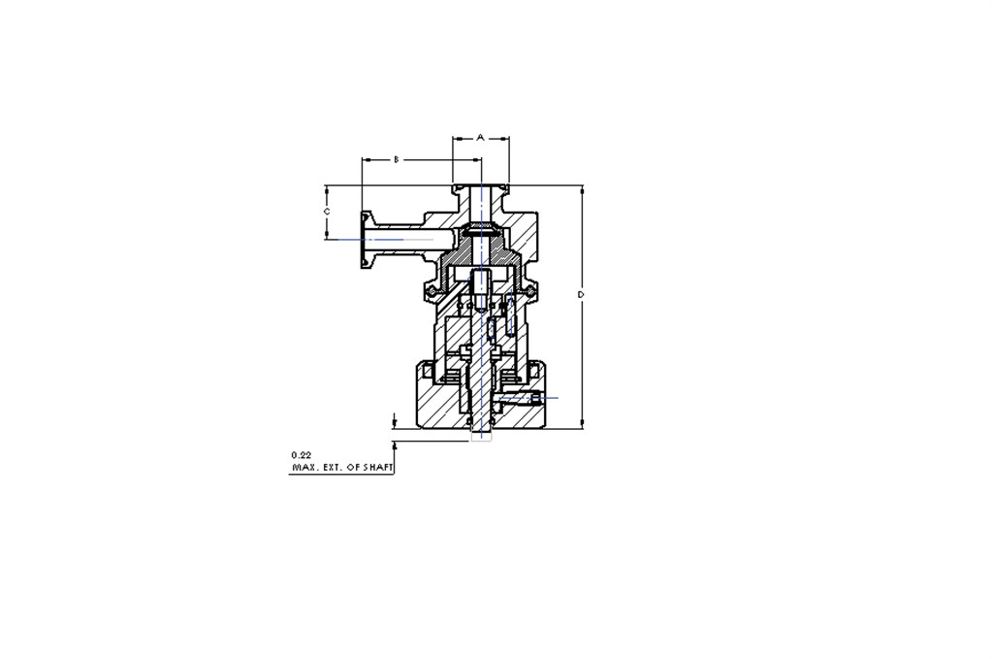

方面
| 尺寸* | 一种 | B. | C | D - 带手动执行器 | D - 带气动执行器 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 英寸 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 | 毫米 | 在 |
| 0.50 | 24.89 | 0.98 | 52.83 | 2.08 | 24.38 | 0.96 | 107.95 | 4.25 | 128.78 | 5.07 |
| 1.00 | 50.29 | 1.98 | 64.26 | 2.53 | 32.00 | 1.26 | 133.35 | 5.25 | 173.99. | 6.85 |
| 1.50 | 50.29 | 1.98 | 85.09 | 3.35 | 51.05. | 2.01 | 186.44 | 7.34 | 206.50 | 8.13 |
| 2.00 | 64.01 | 2.52 | 82.55 | 3.25 | 44.70. | 1.76 | 186.44 | 7.34 | 206.50 | 8.13 |
| 3.00 | 90.93 | 3.58 | 95.50. | 3.76 | 57.40 | 2.26 | 211.84 | 8.34 | 270.76 | 10.66 |
| 4.00 | 118.87 | 4.68 | 117.35 | 4.62 | 90.17 | 3.55 | 283.72 | 11.17 | 382.02 | 15.04 |
重量
| 尺寸 | 阀体 | 手动执行器的总重量 | 气动执行器的总重量 | |||
|---|---|---|---|---|---|---|
| 英寸 | 公斤 | 磅 | 公斤 | 磅 | 公斤 | 磅 |
| 0.50 | 0.66 | 1.45 | 1.59 | 3.50 | 1.45 | 3.20 |
| 1.00 | 1.34 | 2.95 | 3.25 | 7.15 | 3.64 | 8.00 |
| 1.50 | 2.68 | 5.90 | 5.66 | 12.45 | 6.48 | 14.25 |
| 2.00 | 2.81 | 6.18 | 5.79 | 12.73 | 6.60 | 14.53 |
| 3.00 | 4.98 | 10.95 | 8.16 | 17.95 | 15.77 | 34.70 |
| 4.00 | 8.25 | 18.14 | 16.65 | 36.64 | 33.43 | 73.54 |
建筑材料
| 材料 | 合金C22，合金C276，哈氏合金，聚丙烯，不锈钢316L，不锈钢AL-6XN |
文学
执行器
执行器
AKS执行器系列**用于罐式阀门是耐用，易于维护的致动器，由塑料外壳和不锈钢隔膜界面制成。所得到的致动器是一种卫生设计，其符合GMP标准。
我们的罐式阀门执行器也可在AJS执行器系列中提供全部不锈钢执行器，提供所有相同的性能，但在重型封装中。
这两个版本都提供手动和气动选项，提供激光蚀刻的序列号，用于可追溯性，并携带市场领先的三年保修。通过安装来自任何制造商的开关或控制器，将自动化添加到气动版本很简单。
使用所有制造商的线性开关和控制器（即Westlock，Stonel，Burkert等）
** AKS执行器系列仅适用于0.5-1.5“尺寸
