阀门 - 罐式阀门
零死腿阀门
概要

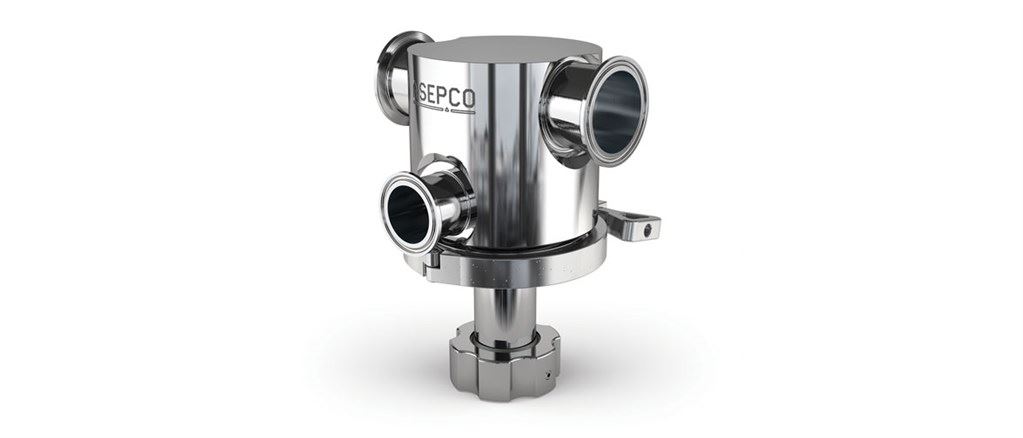

ASEPCO Weirless径向隔膜零止腿阀
专为满足生物处理行业的严格要求，威素径向隔膜罐阀提供最具挑战性应用的解决方案。易于焊接我们的阀门真正互补到坦克底部，厚厚的焊接法兰。没有垫圈，螺栓或接缝。
特点和优惠
- 在需要采样，排水，转移或引导流体的情况下使用的情况是必要的
- 旨在最大限度地减少使用点的应用程序
- 完全消除了任何死腿
- 完全排水，因为与其他设计不同，我们的阀门没有口袋
- 消除保持，因为隔膜尖端在线管的ID上的密封件
- 冲洗安装设计，简单的夹具组件
- CIP / SIP能够轻松，可重复的清洁和灭菌
技术摘要
| 安装类型 | fl |
| 出口连接 | Buttweld，卫生法兰 |
| 最大。经营压力 | 17巴 |
| 最大。经营压力 | 250 psi. |
| 兼容执行器 | 紧凑的气动，故障关闭，失败打开，手动 |
| 兼容的隔膜 | EPDM，EPDM Plus，PTFE，硅胶，硅胶加，Viton |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001. |
| 标准 | asme bpe，ce-ped |
技术摘要表列出了范围内可用的功能。有关型号特定信息，请参阅“技术规范”选项卡。
表现
表现
| 零死腿阀流量 | ||
|---|---|---|
| 尺寸 | CV在1 psi（0.07 bar） | |
| 英寸 | LPM. | GPM. |
| 0.50 | 10.2 | 2.7 |
| 1.00 | 59.8 | 15.8 |
| 1.50 | 180. | 48. |
| 2.00 | 272. | 72. |
| 3.00 | 643. | 170. |
规格
技术规格
| 零死腿阀门 | |
|---|---|
| 安装类型 | fl |
| 流速 | 10.2 - 643 L / m |
| 流速 | 2.7 - 170 USGPM |
| 尺寸 | 0.5“，0.75”，1.0“，1.5”，2.0“，3.0”，4.0“ |
| 出口连接 | Buttweld，卫生法兰 |
| 最大。经营压力 | 17巴 |
| 最大。经营压力 | 250 psi. |
| 工作温度范围 | -51 - 260°C |
| 工作温度范围 | -60 - 500°F |
| 兼容执行器 | 紧凑的气动，故障关闭，失败打开，手动 |
| 兼容的隔膜 | EPDM，EPDM Plus，PTFE，硅胶，硅胶加，Viton |
| 表面饰面选项 | 电抛光，最大10微英寸RA（0.25μmra），最大15微英寸Ra（0.375μmra），最大20微英寸ra（0.5μmra） |
| 认证 | ISO 9001. |
| 标准 | asme bpe，ce-ped |
| 重量 | 0.45 - 2.73千克 |
| 重量 | 1 - 6磅 |
尺寸
| 线尺寸* | A. | B. | C. | D - 使用手动AC-TAER | D - 带气动执行器 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 英寸 | mm | in. | mm | in. | mm | in. | mm | in. | mm | in. |
| 0.50 | 47.2 | 1.86 | 52.5 | 2.07 | 13.5 | 0.53 | 106.9 | 4.21 | 127.8 | 5.03 |
| 0.75 | 50.4 | 1.99 | 49.8 | 1.96 | 19.8 | 0.78 | 119.6 | 4.71 | 140.5 | 5.53 |
| 1.00 | 111.8 | 4.40 | 64.3. | 2.53 | 26.9 | 1.06 | 146.3. | 5.76 | 187.5 | 7.38 |
| 1.50 | 85.1. | 3.35 | 64.3. | 2.53 | 52.3 | 2.06 | 157.0 | 6.18 | 206.2 | 8.12 |
| 2.00 | 107.4 | 4.23 | 82.6 | 3.25 | 52.5 | 2.065 | 171.2 | 6.74 | 212.6 | 8.37 |
| 3.00 | 107.4 | 4.23 | 64.3. | 2.53 | 52.5 | 2.065 | 195.1 | 7.683 | 236.5 | 9.31 |
重量
| 尺寸 | 阀体 | 手动执行器的总重量 | 气动执行器的总重量 | |||
|---|---|---|---|---|---|---|
| 英寸 | LB. | kg. | LB. | kg. | LB. | kg. |
| 0.50 | 1.00 | 0.45 | 3.05 | 1.39 | 2.75 | 1.25 |
| 0.75 | 1.40 | 0.64 | 3.45 | 1.57 | 3.15 | 1.43 |
| 1.00 | 1.50 | 0.68 | 5.70 | 2.59 | 6.55 | 2.98 |
| 1.50 | 2.20 | 1.00 | 8.75 | 3.98 | 10.55 | 4.80 |
| 2.00 | 3.50 | 1.59 | 10.05 | 4.57 | 11.85. | 5.39 |
| 3.00 | 6.00 | 2.73 | 13.00 | 5.91 | 29.75 | 13.52 |
建筑材料
| 材料 | 合金C22，合金C276，Hastelloy，不锈钢316L，不锈钢AL-6XN |
文学
执行器
执行器
AKS执行器系列**用于罐式阀门是耐用，易于维护的致动器，由塑料外壳和不锈钢隔膜界面制成。所得到的致动器是一种卫生设计，其符合GMP标准。
我们的罐式阀门执行器也可在AJS执行器系列中提供全部不锈钢执行器，提供所有相同的性能，但在重型封装中。
这两个版本都提供手动和气动选项，提供激光蚀刻的序列号，用于可追溯性，并携带市场领先的三年保修。通过安装来自任何制造商的开关或控制器，将自动化添加到气动版本很简单。
使用所有制造商的线性开关和控制器（即Westlock，Stonel，Burkert等）
** AKS执行器系列仅适用于0.5-1.5“尺寸
隔膜
隔膜
多种材料几乎应对食品和生物食品的每种温度，压力和化学挑战。
材料包括：
- 硅胶
- epdm.
- 硅胶加
- EPDM Plus.
- Viton A.
- Viton A（蒸汽）
- Viton GF.
- PTFE.
使用固化日期和批号激光蚀刻所有隔膜，确保它们完全可追溯。
